双槽电机传动皮带轮结构设计

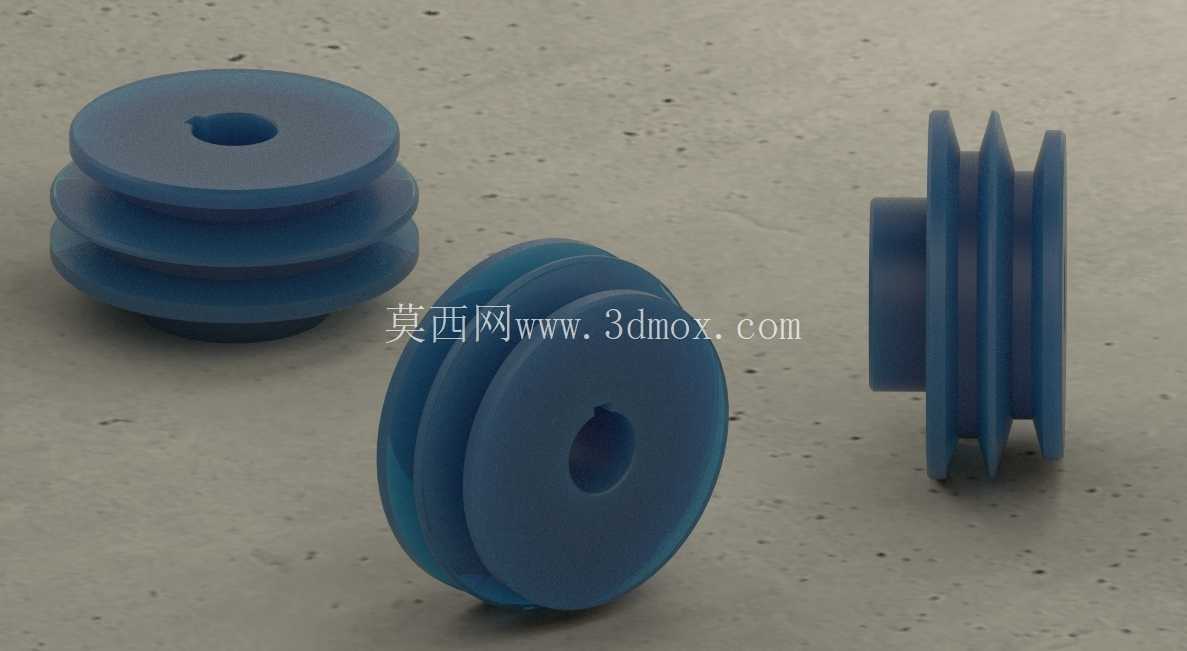

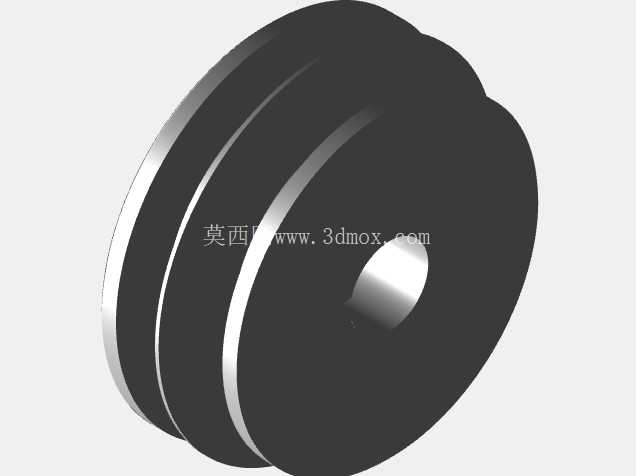

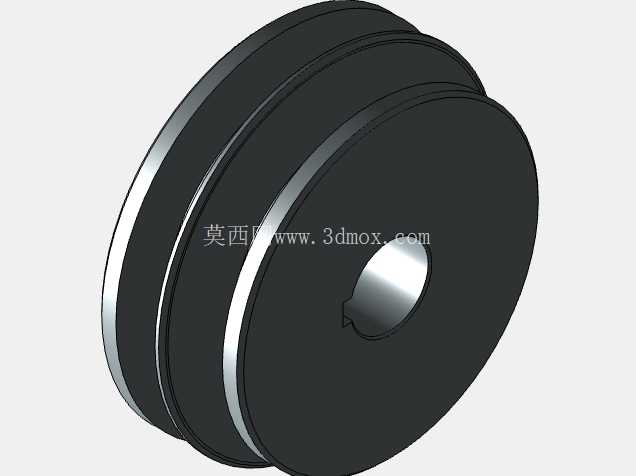

在中小功率电机的动力输出端，皮带轮是应用最广泛的传动转接部件之一，这类带轮不需要刚性联轴器的高精度对中要求，能在一定范围内补偿安装同轴度误差，同时通过皮带的柔性接触缓冲电机启动瞬间的冲击载荷，在小型机床、农用机具、轻工输送设备、家用小型加工设备上都有大量应用。本次设计的双槽皮带轮，针对轴径22mm的电机输出轴做适配，轮体大端直径95mm、小端直径85mm，采用双V型槽结构，可同时挂载两根三角带实现动力分流输出，也可单槽使用适配不同的传动比需求。从结构设计逻辑来看，轮体采用整体式实心轮辐结构，没有做减重孔设计，这是考虑到该带轮适配的电机转速多在1400转每分至2800转每分区间，实心结构的动平衡更容易控制，高速转动时不会因为镂空结构带来额外的风阻与振动，同时整体加工的结构强度更高，在皮带张紧力的长期作用下，轮缘不会出现应力变形。轮槽的角度按照标准三角带的楔角做匹配设计，槽深预留了皮带磨损后的张紧调整余量，槽边做了小圆弧倒角，避免皮带运转时侧边被锐边切割，延长三角带的使用寿命。中心安装孔与电机轴采用间隙配合，孔侧预留了紧定螺钉的安装位，安装时不需要额外做键槽加工，对准电机轴推入后拧紧紧定螺钉即可完成固定，对于小型设备的现场装配来说，这种固定方式操作门槛低，不需要专用的拉马或者加热设备就能完成拆装，后期维护更换皮带时也能快速拆卸轮体。安装边界方面，轮体的总宽度控制在适配双槽三角带的最小宽度范围内，轴向安装后不会超出电机端盖的突出距离，避免和设备上的其他防护结构、走线部件产生干涉；径向尺寸上，95mm的最大轮径在搭配常规Y系列22mm轴径电机时，皮带包角能够满足传动要求，不会出现打滑丢转的情况。在实际应用场景中，这类双槽带轮常被用在小型台钻的主轴传动、木工压刨的进给机构传动、小型输送机的滚筒驱动端，当设备需要同时给两个执行部件传递动力时，双槽结构不需要额外加装中间传动轴，直接通过两根皮带分别带动两个从动轮，能简化设备的整体传动链结构，减少中间传动环节的功率损耗。设计时还考虑了不同材质的加工适配性，该结构既可以用45号钢车削加工做表面发黑处理，适配重载传动场景，也可以用尼龙或者POM材质注塑成型，用在对噪音控制要求高、传动载荷不大的轻工设备上，尼龙材质的带轮自重更轻，运转时和皮带接触的噪音更低，同时不会像金属带轮那样在潮湿环境下出现锈蚀问题，不需要定期做防锈维护。轮体的端面没有做多余的装饰结构，两个端面都保持平整，既可以正装也可以反装，安装时可以根据设备的张紧机构位置调整轮体的朝向，不需要重新设计轮体结构，提升了零件的通用适配性。在传动比匹配上，大端95mm的直径搭配电机端使用时，若从动轮直径为190mm即可实现2:1的减速比，小端85mm直径搭配同尺寸从动轮则可实现约2.23:1的减速比，同一个带轮就能提供两种常用的减速比选项，设备设计人员在选型时不需要准备多种规格的带轮库存，减少备件的种类数量。
