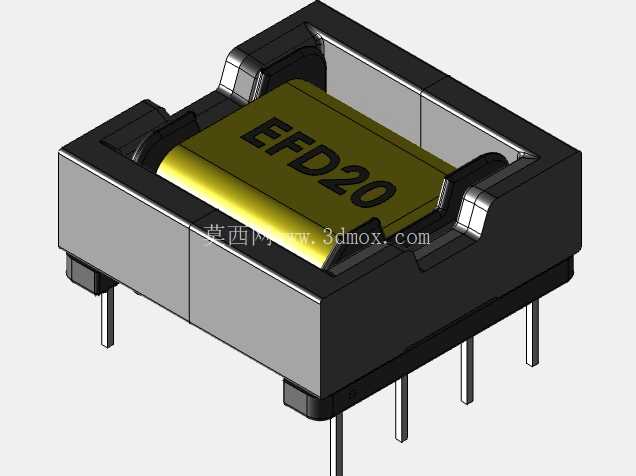

EFD20型高频开关电源变压器结构设计

在开关电源的硬件开发流程里，磁性元件的选型与结构适配往往是决定整机性能的核心环节，EFD20这类扁平式高频变压器，主要适配小功率AC-DC、DC-DC变换场景，常见于工控辅助电源、消费类电子适配器、车载低压供电模块、通信终端板载供电单元这类安装空间紧凑、对器件高度有严格限制的设计中。不同于传统立式骨架变压器的高耸结构，EFD20采用卧式扁平骨架搭配E型铁氧体磁芯的组合，整体外形呈低矮的方块状，磁芯中柱开有适配工作频率的气隙，避免大电流工况下出现磁饱和问题，绕组区域预留的空间可根据实际功率需求绕制不同线径的漆包线或多股利兹线，兼顾铜损控制与绕制工艺的可行性。从安装边界来看，该器件采用直插式引脚设计，引脚间距符合常规PCB板的通孔排布规范，引脚伸出长度适配常规波峰焊工艺要求，安装后器件本体与PCB板面的间隙满足安规爬电距离要求，不需要额外增加绝缘垫片即可满足多数低压供电场景的安规标准。设计这类变压器三维模型时，首先要还原磁芯的贴合精度，磁芯对接面的平面度误差控制在合理范围内，避免模型装配后出现磁芯错位导致的有效磁路截面积减小问题；其次骨架的绕线槽尺寸要匹配实际绕线空间，槽口的挡边高度要保证绕组不会出现滑脱出槽的情况，引脚的位置度公差要严格对应PCB封装的焊盘位置，避免实际生产中出现插装偏位、虚焊等工艺问题。在实际设备应用中，EFD20变压器承担着高频能量传递、输入输出电气隔离、电压等级变换的核心功能，其磁芯的工作频率覆盖几十kHz到数百kHz区间，可适配多数常用的PWM控制芯片方案，扁平的外形结构可以有效降低电源模块的整体高度，让板卡装配后的整体厚度满足薄型化设备的设计要求。不同于大功率变压器的复杂散热结构设计，EFD20的小功率特性决定了其主要依靠本体表面与周边空气对流散热，因此模型还原时保留了磁芯与骨架的贴合面细节，可用于后续整机热仿真时的热源位置定位，帮助结构工程师评估电源区域的散热路径是否通畅。在PCB布局阶段，该模型的导入可以帮助工程师提前避让周边器件的安装空间，避免出现变压器本体与周边电容、散热片、结构件发生干涉的问题，同时引脚的准确建模可以直接关联PCB封装库，减少结构与硬件设计之间的反复核对工作量。对于开关电源的研发人员来说，精准的三维模型还可以用于评估绕组漏感对周边电路的电磁干扰影响，通过模拟变压器本体的空间位置，调整周边敏感信号走线的排布，优化整机的EMC性能。这类卧式扁平变压器的结构设计，本质上是在磁性能、安装空间、工艺可行性三者之间做平衡，EFD20的尺寸规格属于该系列里适配中小功率的常用型号，磁芯窗口面积可以满足10W到30W功率等级的绕组绕制需求，磁芯的有效截面积经过行业多年验证，可在常规工作磁通密度下避免出现过热问题，骨架的材质采用耐高温工程塑料，可承受波峰焊时的高温冲击，不会出现变形、引脚松动等问题。建模过程中对磁芯倒角、骨架卡扣结构的还原，也能帮助工艺人员提前评估磁芯组装、胶带缠绕的操作空间，优化生产装配的工序流程，减少实际试产时出现的装配干涉问题。
