贴片功率电感ASPI-0630LR结构设计

在消费电子、车载电子、工业控制板卡的PCB布局场景里，这类0630规格贴片功率电感的选型与安装适配，是电源回路设计里绕不开的环节。不同于传统直插电感需要预留引脚穿孔空间，这款贴片电感采用全封闭磁屏蔽结构，在高密度布板的空间里，能有效降低漏磁对周边敏感器件的电磁干扰，尤其适合DC-DC升压、降压回路里作为储能元件使用，在大电流通断工况下维持电流输出的稳定性，避免回路纹波超标影响后端芯片工作。

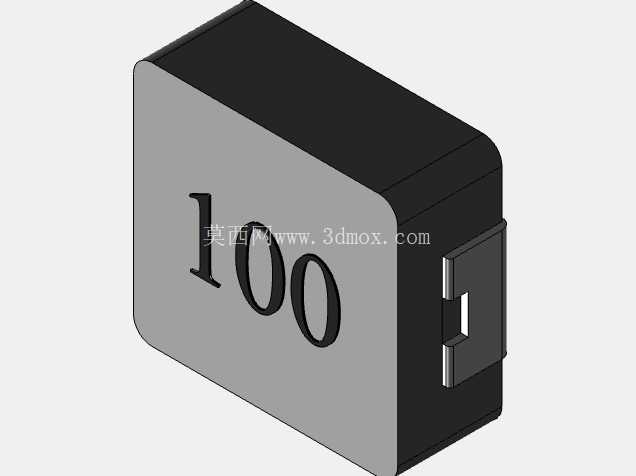

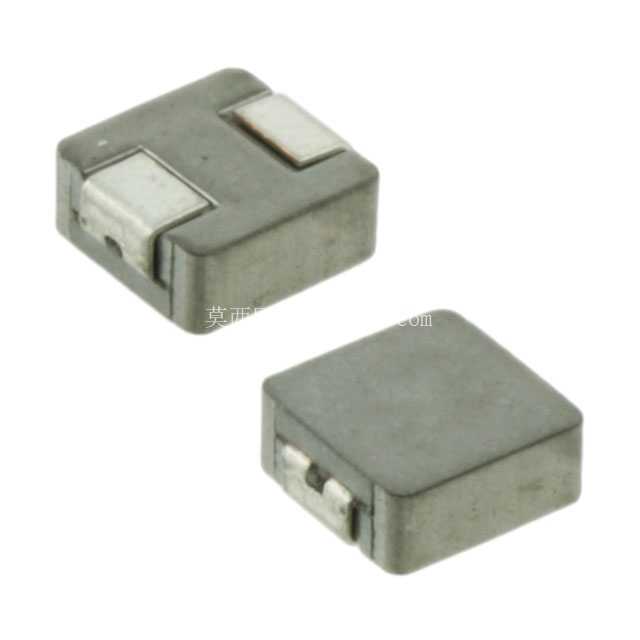

从结构设计逻辑来看，这款电感采用方形塑封磁体外壳，主体磁芯采用合金粉压制工艺，外部包裹的黑色塑封层既起到磁屏蔽作用，也能在SMT回流焊过程中保护内部绕组不受高温损伤，同时提升元件整体的机械强度，应对PCB组装过程中的机械应力与后续使用中的振动工况。元件正面丝印的100标识对应电感量参数，方便生产环节的目视核对与SMT贴片后的AOI检测，避免错料问题。两侧的金属端电极采用镀锡工艺，保证与PCB焊盘的焊接可靠性，电极的凸起结构设计，既控制了焊锡爬锡高度，也能在焊接时形成足够的焊缝强度，避免跌落、振动工况下出现元件脱落问题。

从安装边界尺寸来看，0630规格对应元件本体长宽尺寸为6mm×6mm，本体高度3mm，属于中功率贴片电感的常规尺寸区间，在PCB布局时需要预留的焊盘尺寸通常为每侧电极对应1.2mm×2.0mm的焊盘区域，两个焊盘中心间距为5.2mm，元件本体与周边元件的安全间距建议保留0.5mm以上，避免焊接时出现连锡问题，同时也给元件工作时的温升预留散热空间。在进行三维建模时，需要重点还原端电极的台阶结构，因为这个结构直接影响SMT贴片时的吸嘴取料定位精度，以及焊盘钢网开口的设计匹配度，如果建模时忽略电极的高度差，会导致贴片仿真时出现取料偏移的误判，也无法准确模拟焊接后的焊点形态。

在实际电路应用中，这类电感通常承担储能、滤波的作用，在车载娱乐系统、车载BMS控制板、工业传感器模块、消费类快充电源里都有广泛应用，全封闭的结构设计让它可以用在对电磁兼容要求较高的场景，比如靠近射频模块的电源回路里，不会因为漏磁导致射频接收灵敏度下降。设计建模过程中，需要准确还原本体的倒角细节，因为实际生产中塑封本体的边角都有R0.3左右的圆角，避免建模时做成直角导致与实际元件尺寸出现偏差，影响PCB装配干涉检查的准确性。端电极的金属部分需要区分出底层电极与表层镀锡层的结构差异，虽然在装配仿真中不需要拆分太细，但尺寸公差需要控制在±0.1mm以内，才能保证结构干涉检查的结果具备实际参考价值。

不同于开磁路的工字电感，这款封闭结构的电感在大电流工况下的磁饱和特性更优，在额定电流范围内电感量衰减幅度更小，适合负载波动较大的电源回路。建模时本体表面的丝印标识位置需要准确对应实际元件的印刷位置，方便在生成装配BOM与可视化装配图时，能够直观识别元件参数，减少生产环节的核对成本。整体结构没有多余的卡扣、活动部件，属于标准SMD表面贴装元件，建模时重点保证外形尺寸、电极位置、安装高度的准确性即可，不需要考虑内部绕组的细节结构，因为在PCB结构设计环节，只需要元件的外部安装边界来做干涉检查与布局规划，内部结构不影响装配环节的验证工作。
