卧式蒸汽锅炉动力装置结构设计

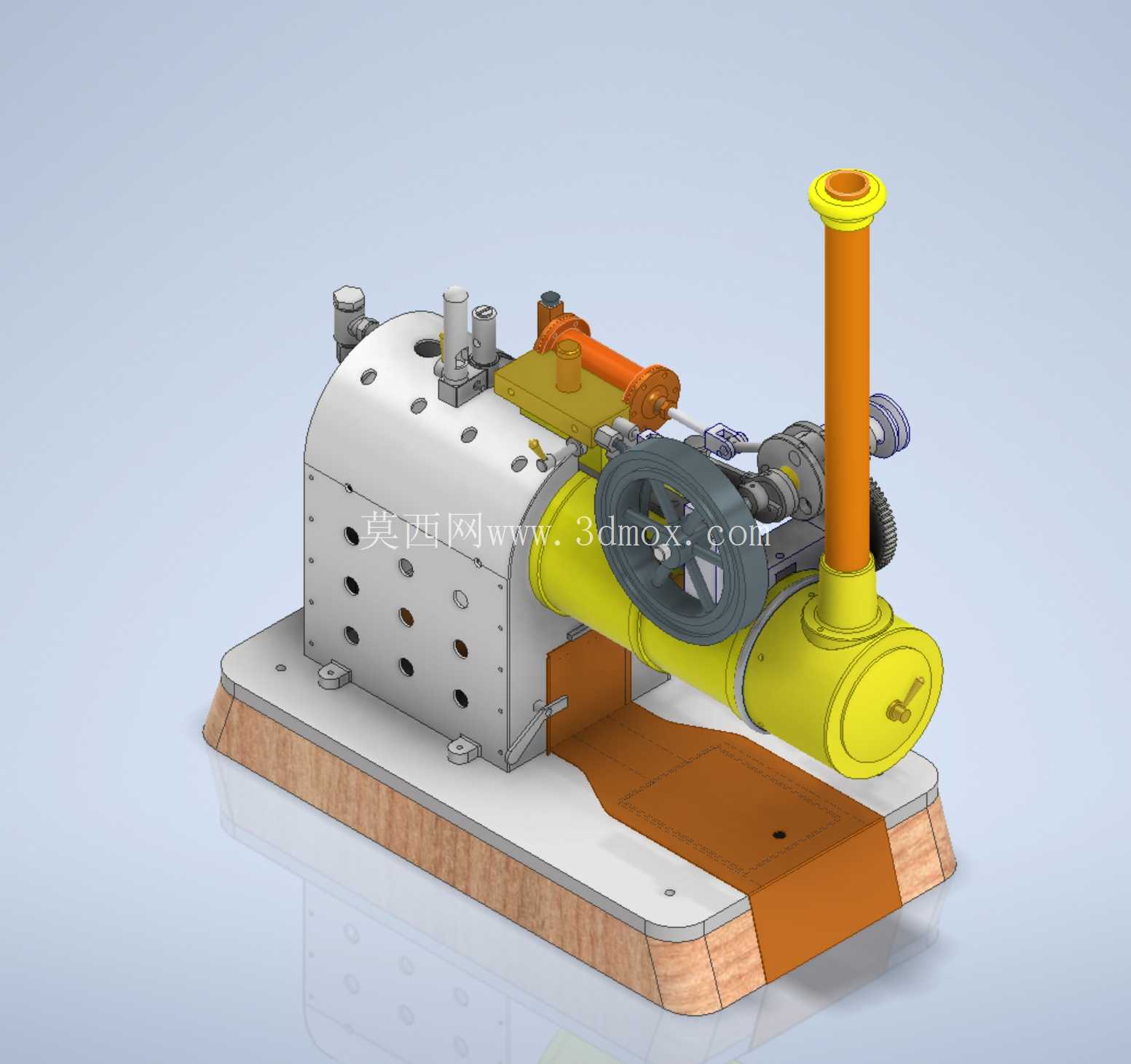

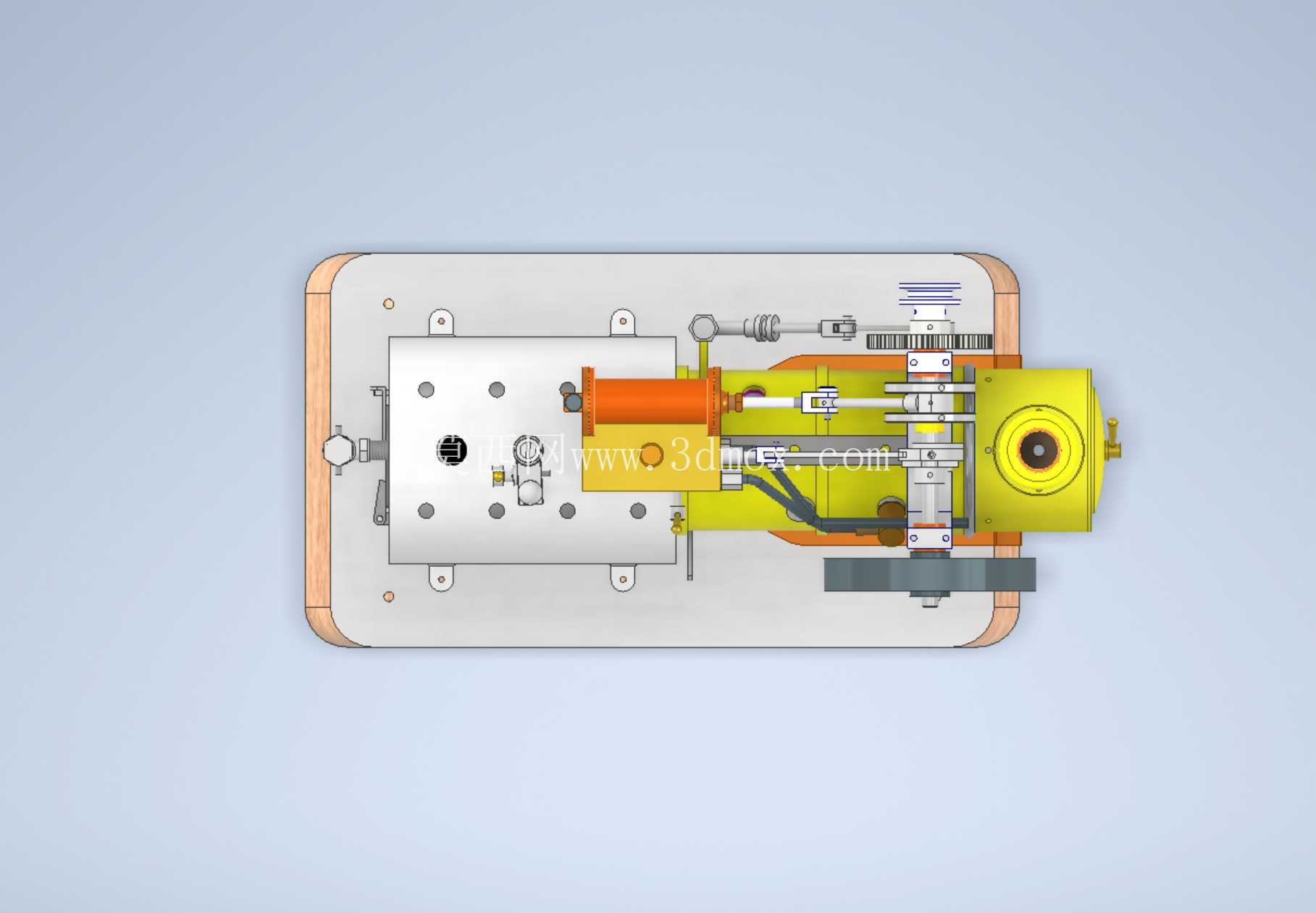

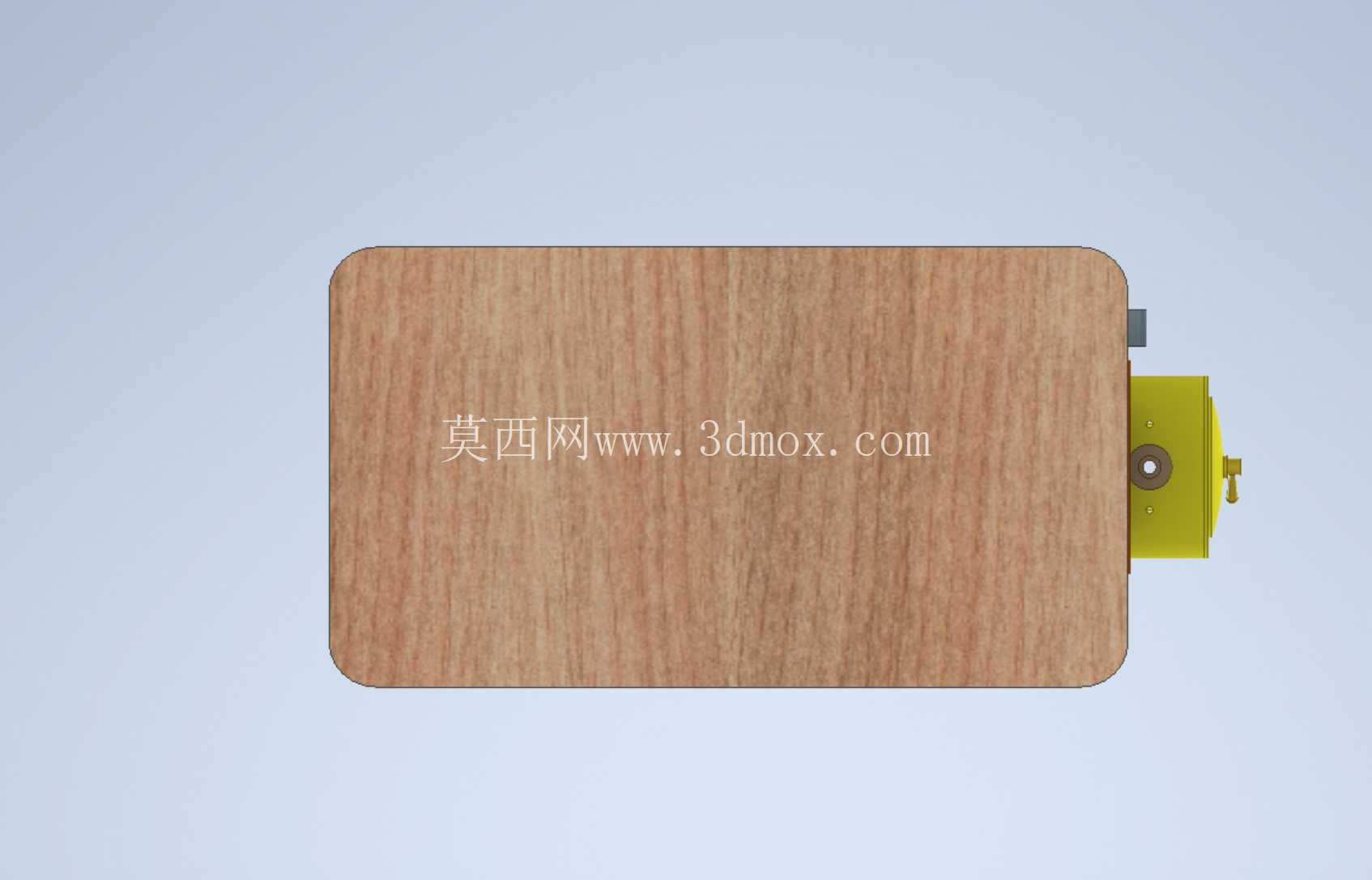

这套卧式布置的蒸汽动力装置，核心是通过锅炉产生的高压蒸汽驱动活塞做功，将热能转化为旋转机械能，在小型分布式动力供给场景、教学演示场景以及复古动力设备复刻领域都有明确的应用指向。从结构布局来看，整体采用底座集成式设计，下部的木质与金属复合底座承担全部部件的承载与定位功能，安装时只需将底座通过螺栓固定在水平安装基面即可，无需额外搭建复杂的支撑框架，安装边界清晰，底座的长宽尺寸覆盖了上部所有部件的投影范围，预留了足够的检修操作空间，不会出现部件突出底座导致安装干涉的问题。

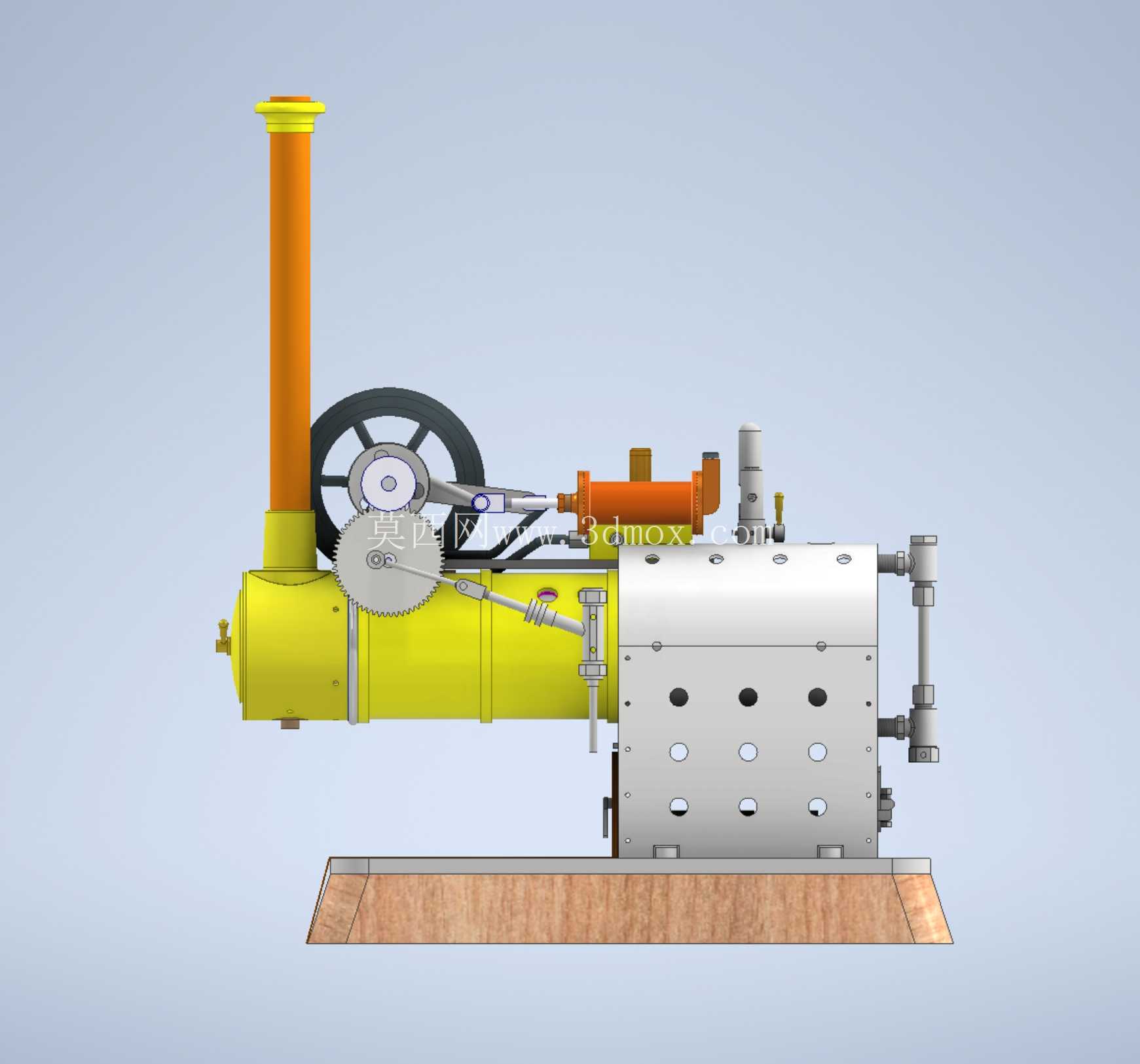

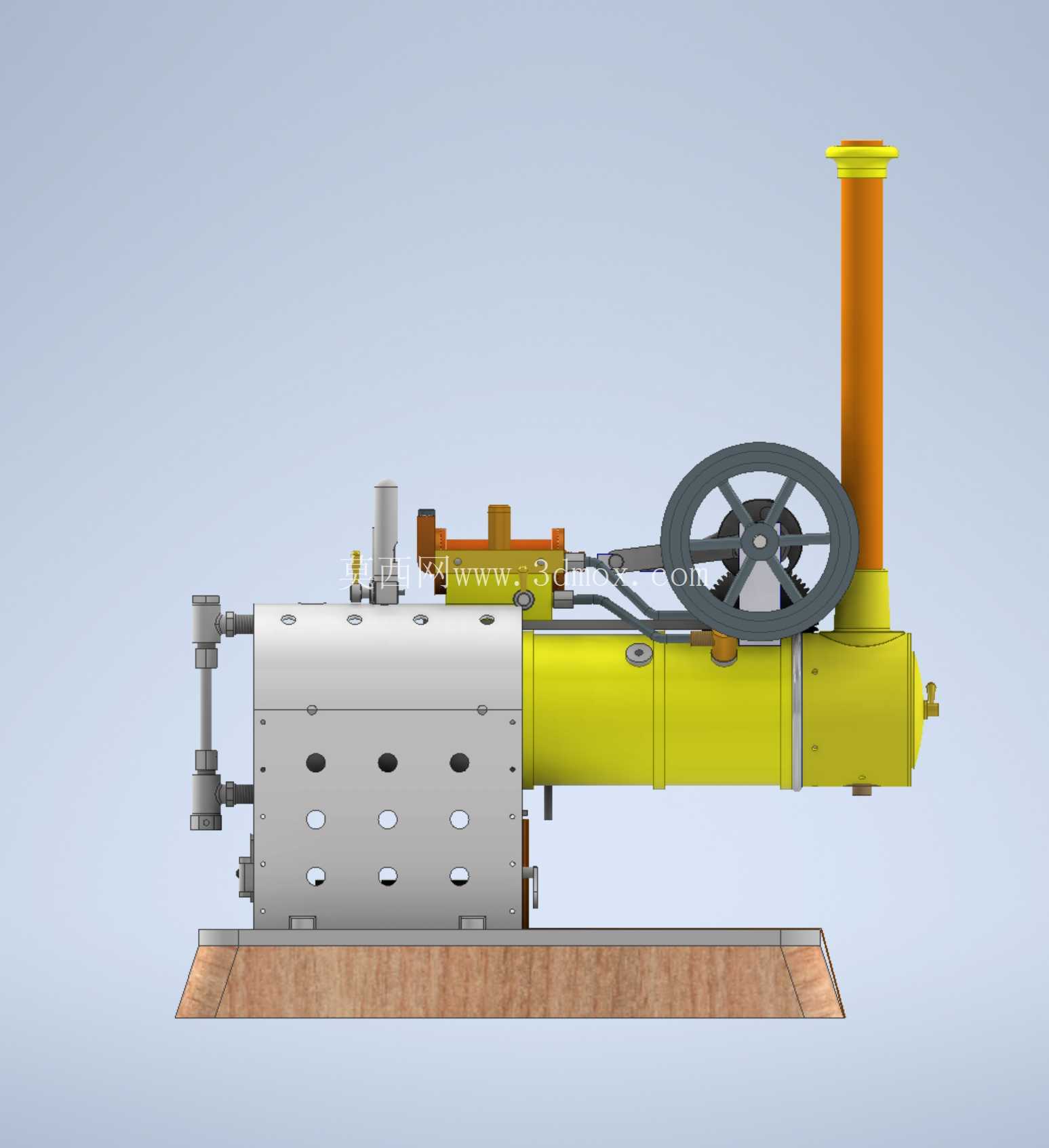

锅炉主体采用卧式圆筒结构，这种结构的优势在于筒体内部的水容量更大，受热面布置更均匀，蒸汽输出的压力稳定性更好，筒体侧面开设的多个检修孔与仪表安装孔，分别用于日常内部清垢、压力监测以及水位观测，符合小型蒸汽发生设备的运维需求。上部垂直布置的烟囱结构，一方面承担燃烧废气的导流排放作用，另一方面烟囱的高度设计兼顾了自然通风的抽力需求，无需额外配置引风设备即可满足小型锅炉的燃烧供风要求，烟囱与锅炉筒体的连接部位采用法兰密封结构，可有效避免废气泄漏，同时方便后期拆卸维护。

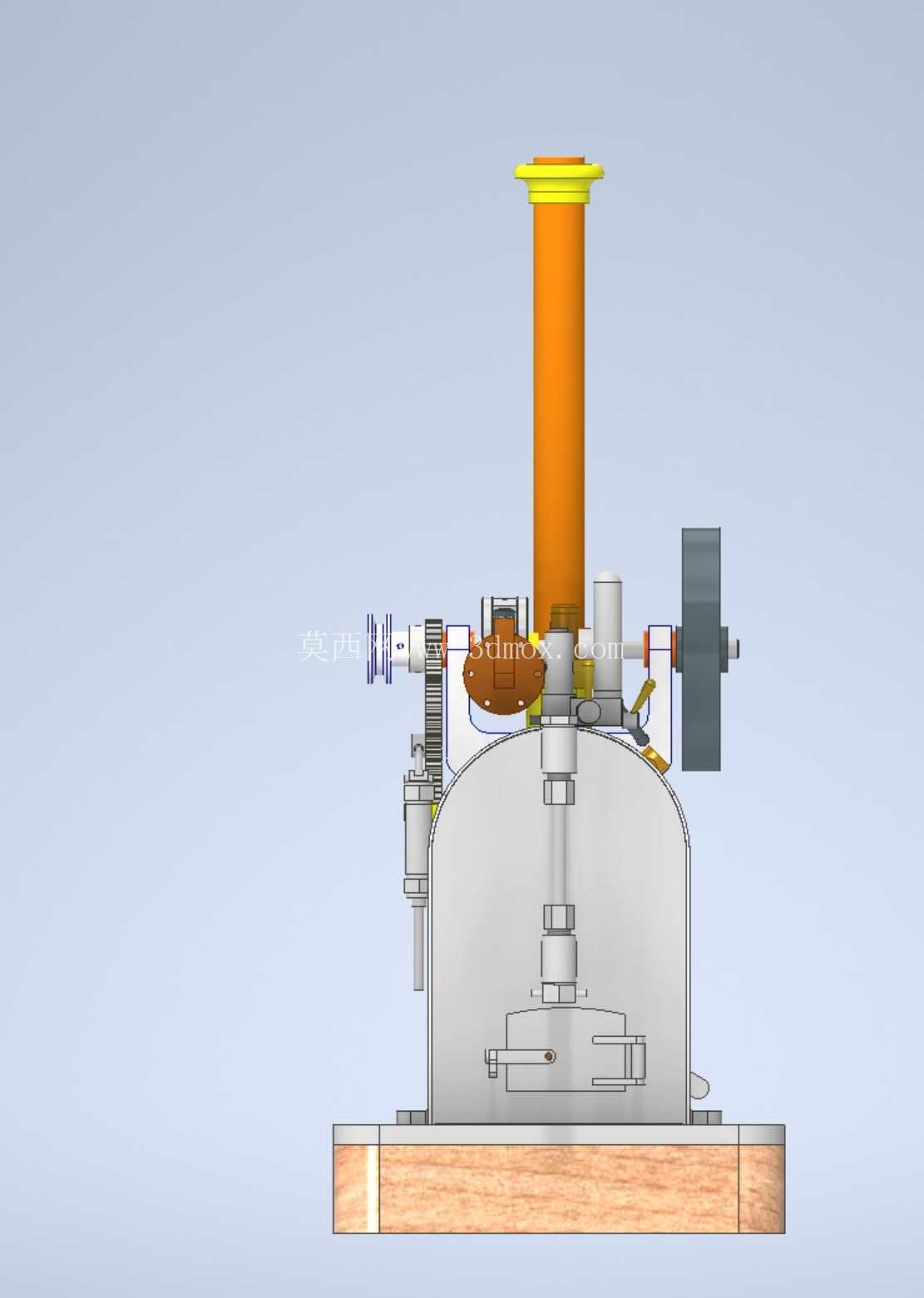

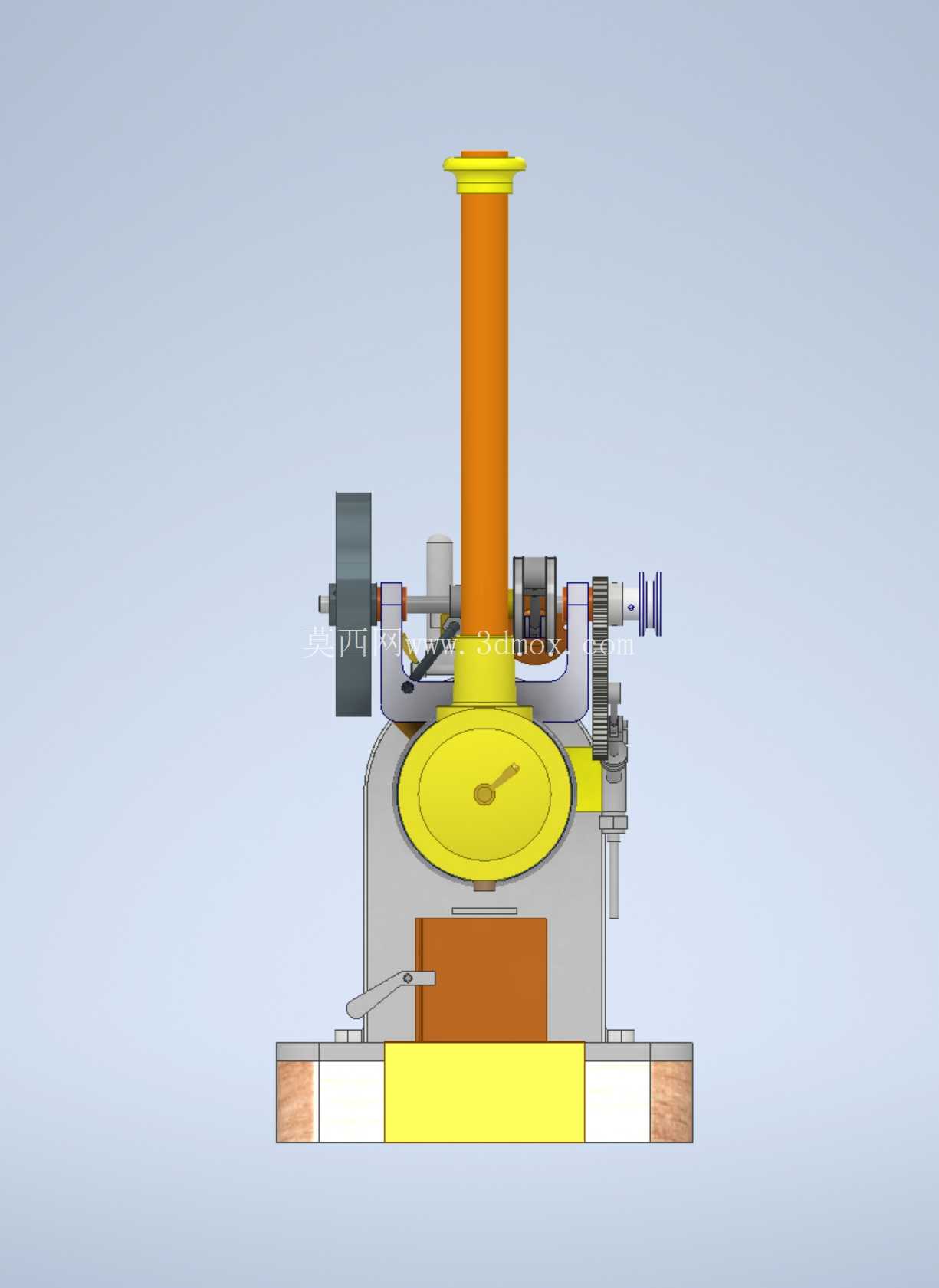

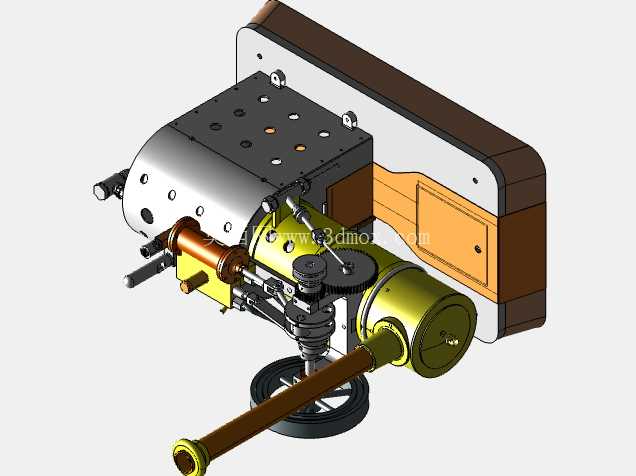

动力输出端的曲柄飞轮组件是整套装置的核心做功部件，飞轮采用大直径轮式结构，既可以储存旋转动能保证输出转速的平稳性，也可以通过轮缘的皮带槽实现动力向外输出，直接连接小型发电机、水泵或者其他需要旋转动力的负载。配气机构布置在锅炉筒体上部，通过凸轮与连杆结构控制蒸汽的进排气时序，保证活塞在往复运动过程中能够精准获得高压蒸汽的推力，同时将做功后的乏气顺利排出，这套配气结构的传动路径经过优化，运动部件之间的摩擦面都预留了润滑注油位置，长期运行时的磨损量可控。

从设计思路层面来看，整套装置没有追求过高的参数冗余，所有部件的尺寸匹配都围绕小型蒸汽动力的实际输出需求展开：锅炉筒体的壁厚满足低压蒸汽的承压要求，同时不会因为壁厚过大导致整机重量超标；连杆与曲轴的尺寸经过运动校核，在全行程运动过程中不会与周边的阀体、管路发生运动干涉；底座上的橙色护板区域专门对应锅炉下部的高温部位，既可以起到隔热防护作用，避免操作人员误触高温表面，也可以承接管路可能产生的冷凝水，防止冷凝水直接流淌到安装基面造成腐蚀。

在实际应用中，这类小型蒸汽动力装置既可以作为教学用具，直观展示外燃机的工作原理与结构组成，帮助机械类专业的学习者理解热能向机械能转换的完整路径；也可以作为小型独立动力源，在没有电力供给的偏远区域驱动小型作业设备；同时在复古动力设备爱好者的改装、复刻场景中，这套结构的尺寸参数与安装接口具备很强的参考价值，建模过程中对每个部件的装配关系都做了还原，包括螺栓连接位置、密封面结构、运动部件的行程范围都符合实际工程逻辑，不存在结构干涉或者装配无法实现的问题。整机的外形尺寸控制在桌面级设备的范畴，不需要占用过大的安装空间，搬运与移动都比较方便，各个外露的操作部件比如阀门手轮、飞轮操作位置都布置在人员容易触及的区域，日常操作时不需要探身到设备内侧，操作安全性有足够保障。
