斯特林原理驱动机械风扇结构设计

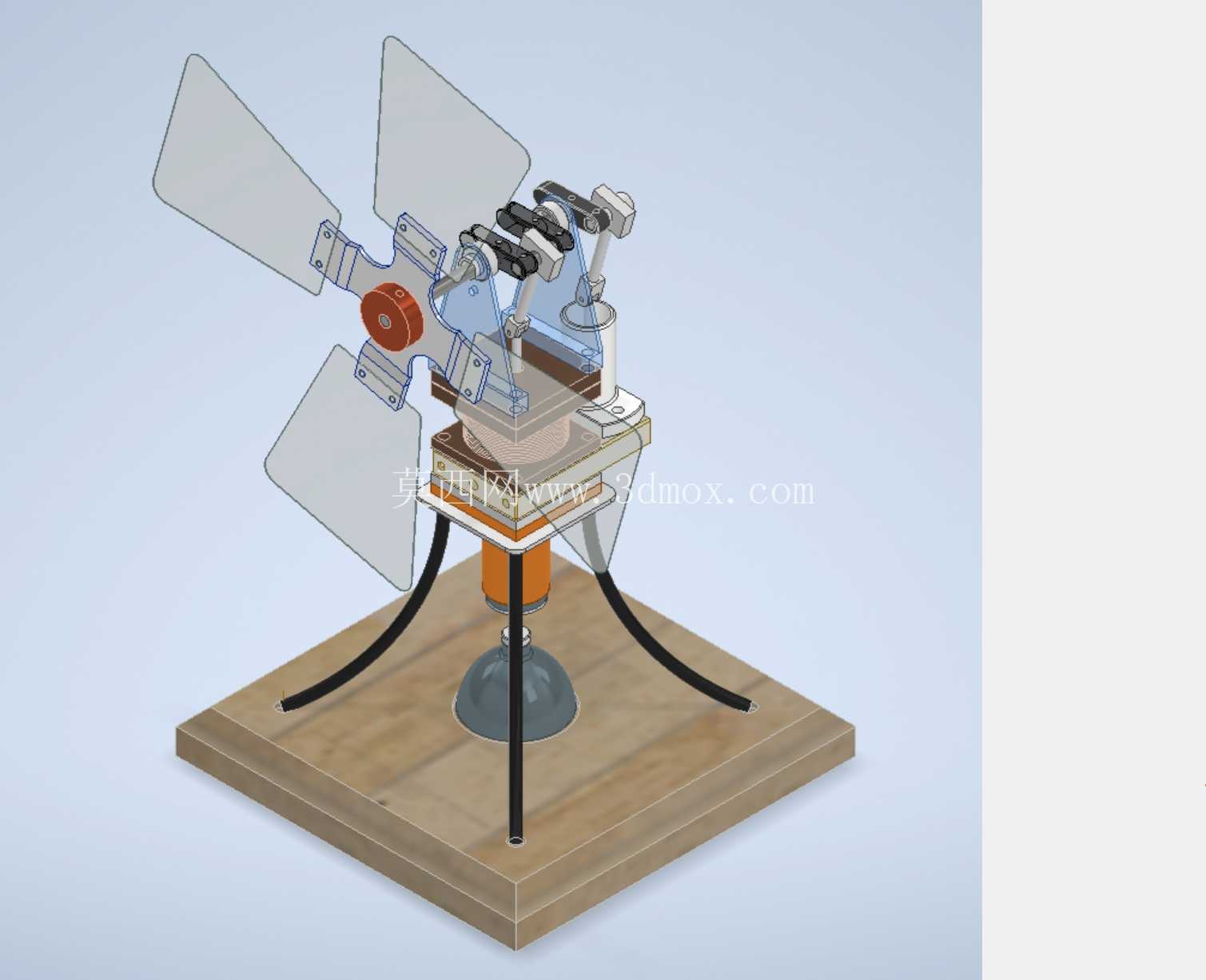

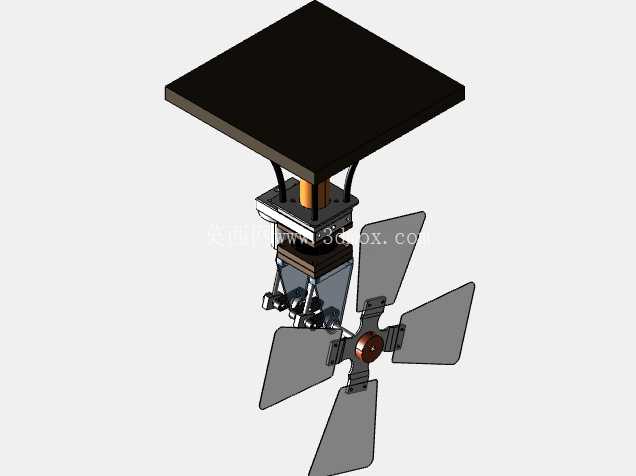

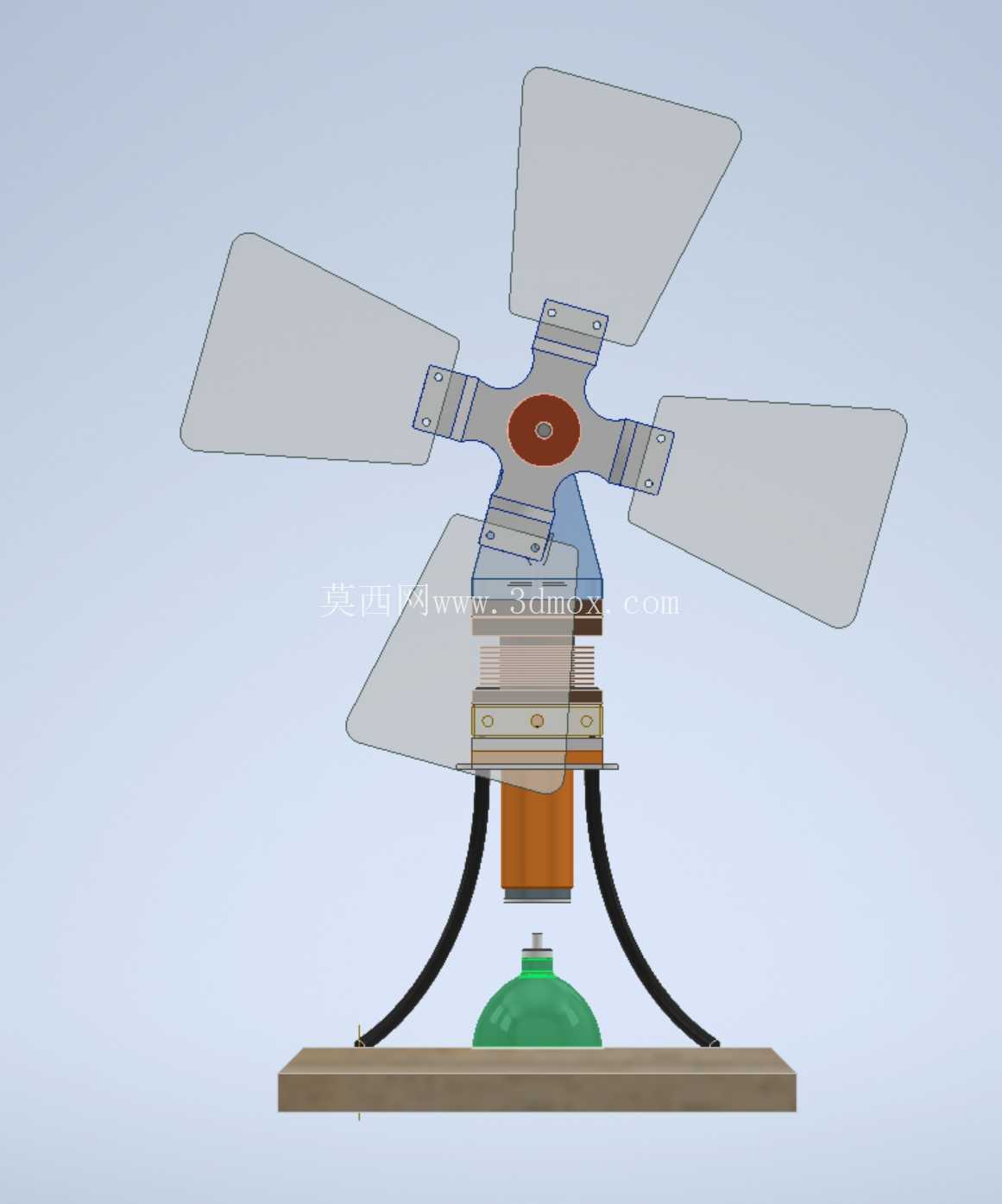

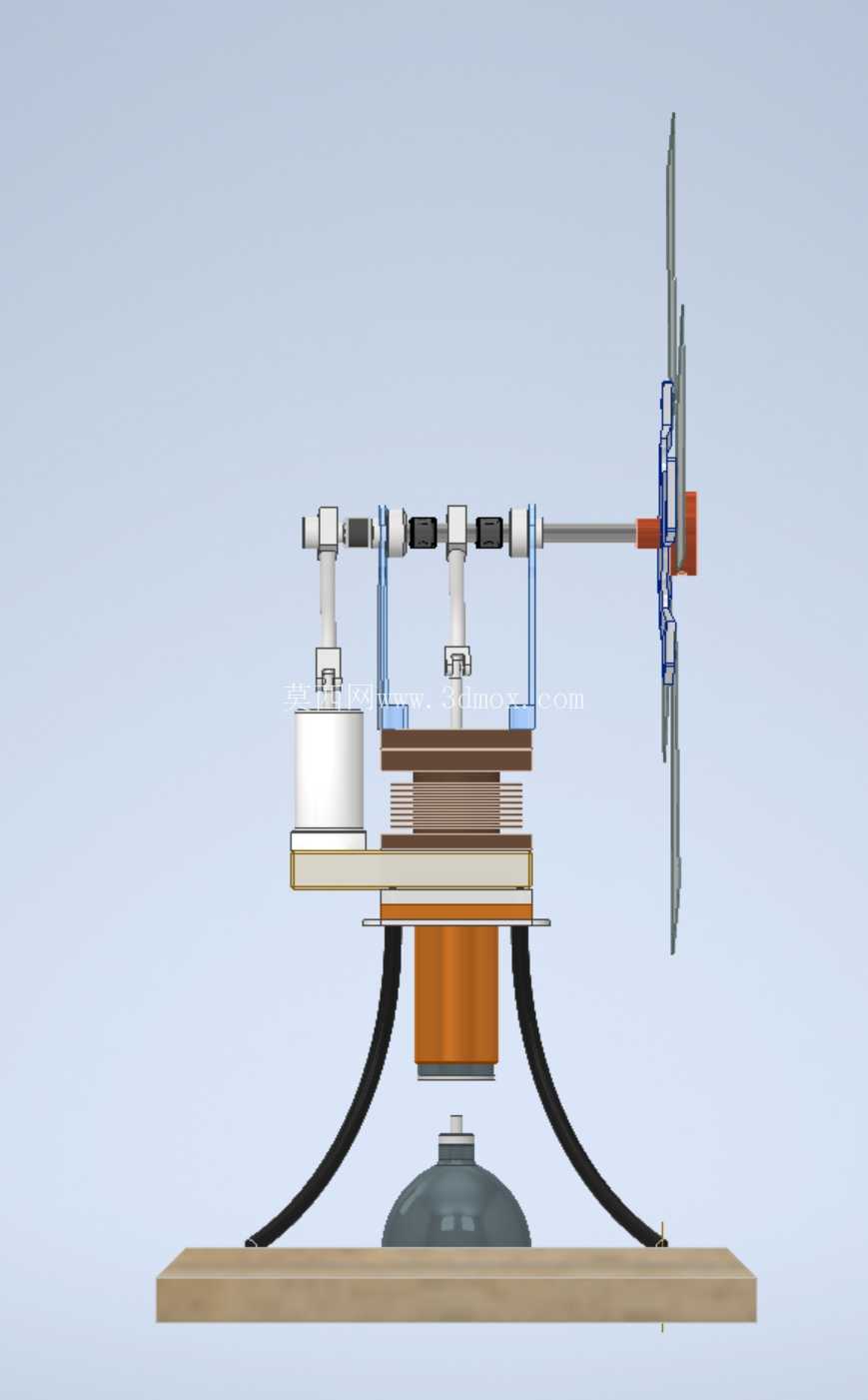

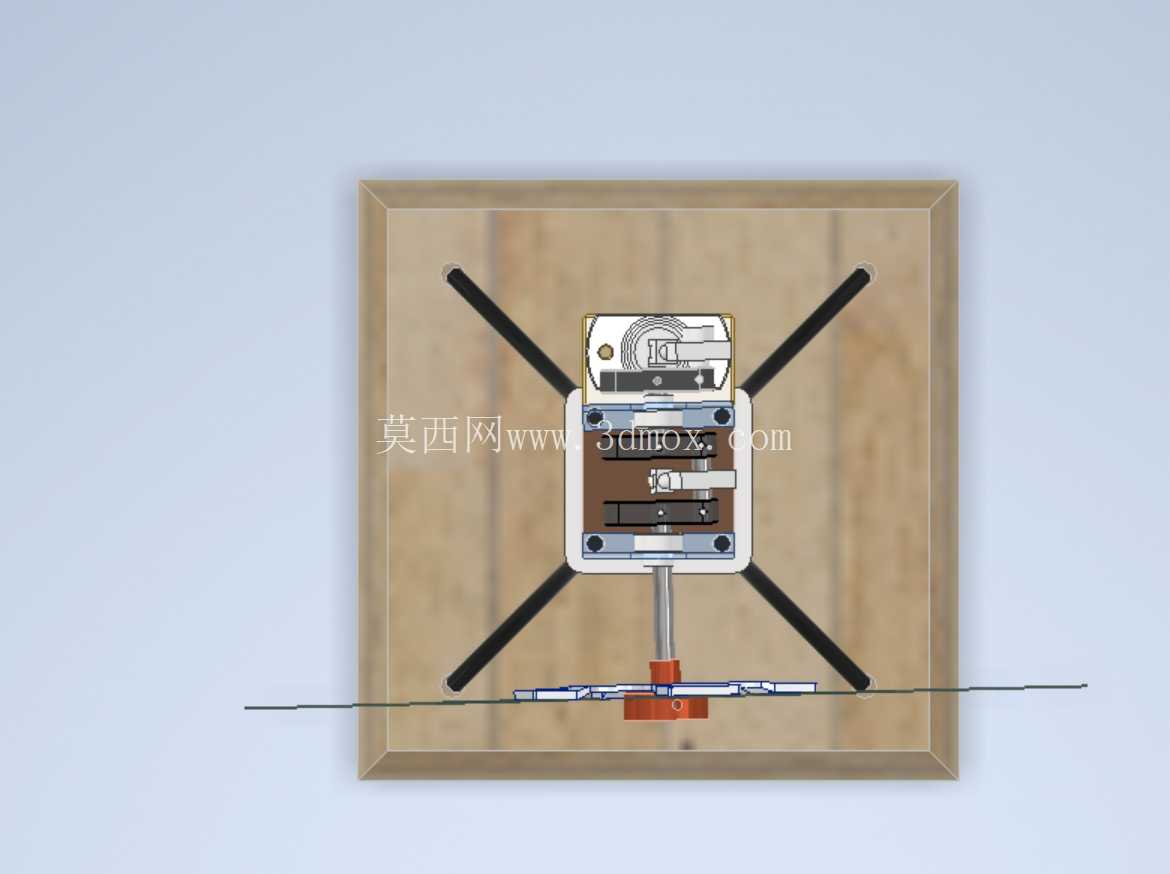

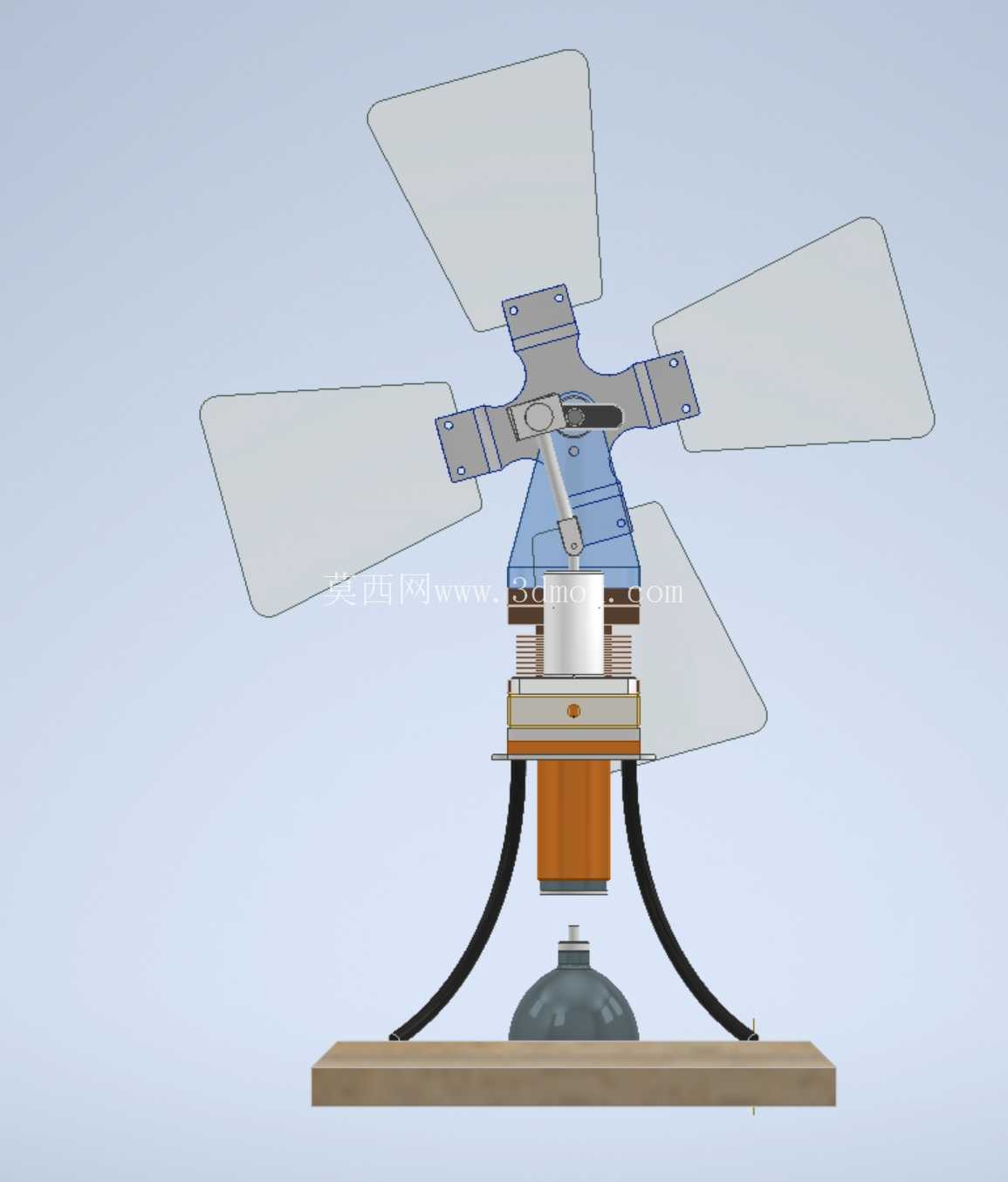

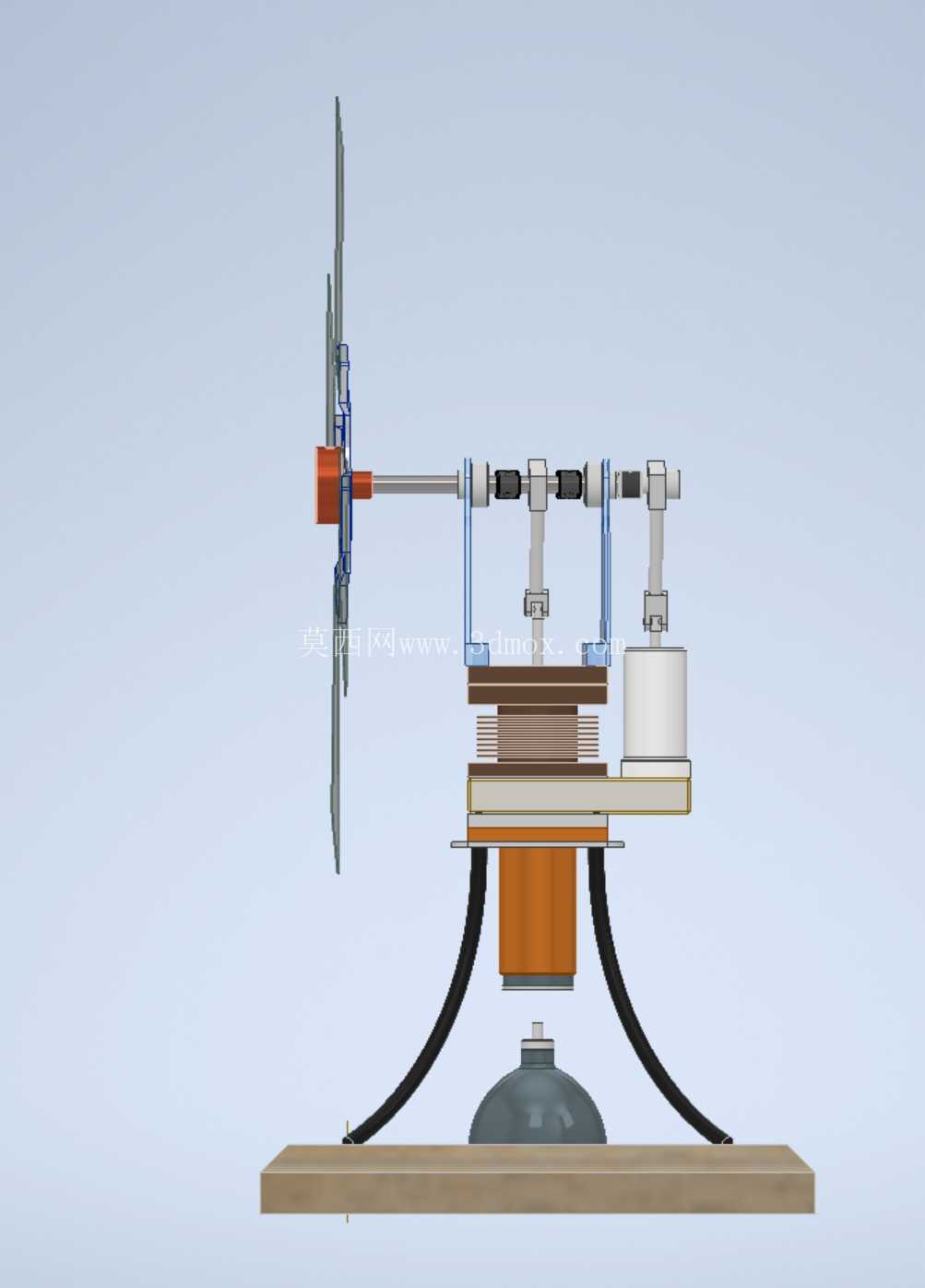

这款热力驱动的机械风扇，核心依托斯特林循环的热功转换逻辑实现无外接电源的扇叶驱动，在无电力供应的野外作业临时点位、科普教学演示场景、工业余热回收展示区域都有对应的应用空间，区别于常规电驱风扇，它不需要布设供电线路，仅依靠热源与冷端的温差即可形成持续动力输出，可作为小型余热利用场景的动力演示载体，也能在无供电环境下提供小范围空气扰动的通风功能。从结构组成来看，整套装置分为动力发生单元、传动转换单元、扇叶执行单元、支撑固定单元四个部分，底部的木质基座承担整体承重与安装基准作用，基座上预留了热源放置的中心定位区域，冷端散热结构紧邻热腔布置，保证冷热端形成足够的温度差以驱动内部置换活塞往复运动。传动部分采用曲柄连杆搭配摇臂的结构，将活塞的直线往复运动转换为旋转轴的连续回转运动，传动路径上设置了多组铰接副，铰接位置的配合间隙经过合理设计，既保证运动过程无卡滞，又能减少不必要的传动空程，避免动力传递过程中的损耗。扇叶部分采用四叶对称布局，叶片角度经过匹配转速的优化，在斯特林机构常见的低转速输出区间内，能够推动足够体量的空气形成稳定气流，叶片与轮毂的连接位置设置了定位止口，保证装配后叶片的动平衡精度，避免运转过程中出现额外振动传导至基座。设计过程中首先确定了冷热端的温差适配区间，匹配对应尺寸的置换气缸与动力气缸容积比，保证在常规酒精灯等小型热源加热下即可达到启动转速，不需要过高的热源温度；其次对传动机构的运动轨迹做了干涉校验，确保摇臂、连杆在整个运动行程内不会与气缸外壳、支撑立柱发生碰撞，所有运动件的活动范围都预留了足够的安全余量。支撑立柱采用金属杆件搭配底部固定座的结构，将上部的动力与扇叶单元抬升到合适高度，既避免热源高温直接烘烤上部传动部件，也能让扇叶出风覆盖到合适的高度区间。安装边界上，整套装置的基座为正方形结构，放置时只需要保证基座平面水平，预留出扇叶旋转直径对应的圆周空间即可，不需要额外的地脚固定，自身重量即可抵消运转过程中的微小振动，热源放置位置需要对准热腔底部的受热区域，保证热量能够高效传导至热腔内部。从功能特性来看，这套结构完整还原了斯特林发动机的动力输出逻辑，同时将动力输出端直接连接风扇负载，直观展示热功转换的实际效果，传动结构全部外露，能够清晰观察到每个部件的运动状态，对于理解外燃机的工作原理、曲柄连杆机构的运动转换逻辑有很强的演示作用；结构上所有零部件都采用常见的机械加工方式即可制作，气缸、活塞、连杆、扇叶等部件没有特殊的异形结构，加工门槛较低，适合作为机械结构教学的实操装配案例。在实际使用过程中，只需要在热腔底部放置热源，等待冷热端形成足够温差后，轻轻拨动扇叶即可启动装置，运转过程中转速随热源温度变化动态调整，热源移除后随着温差减小，装置会逐渐减速直至停止，整个运转过程没有电机运转的电磁噪音，仅存在机械结构传动的轻微声响。设计时还考虑了不同部件的拆装便利性，扇叶与输出轴采用快拆式连接，气缸与基座的固定采用可拆卸的紧固件，方便对内部结构进行拆解观察，也便于更换不同参数的气缸、连杆部件，测试不同结构参数对输出转速、扭矩的影响，为相关的原理性实验提供可调整的硬件载体。支撑结构上的三根斜向支撑件，除了承担上部结构的稳定作用外，也对传动区域形成防护，避免运转过程中外部物体触碰运动的连杆、摇臂部件，提升演示操作时的安全性，同时不会遮挡结构观察视线。
