布莱德式多叶片曲面螺旋桨结构设计

在流体动力输送与动力转换场景中，这类多叶片螺旋桨的结构设计直接决定了整套动力单元的工作效率，不同于常规直叶片叶轮，布莱德构型的螺旋桨采用连续变曲率曲面叶片设计，每一片叶片的进流边与出流边都做了平滑过渡的弧度处理，能够在高速旋转过程中减少流体边界层分离带来的紊流损耗，不管是应用在车用冷却系统的增压风道、流体输送泵的动力端，还是小型动力装置的推进单元，这种叶片构型都能在相同转速下获得更高的流体推动效率，同时降低旋转过程中的气动或液动噪音。

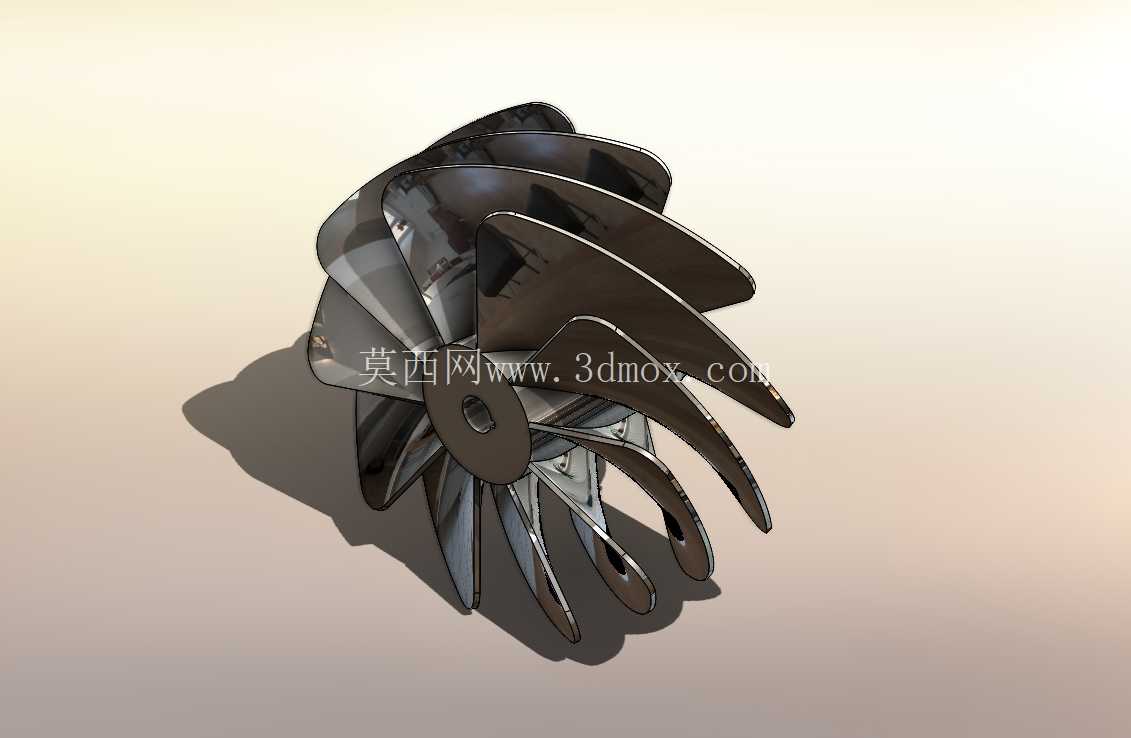

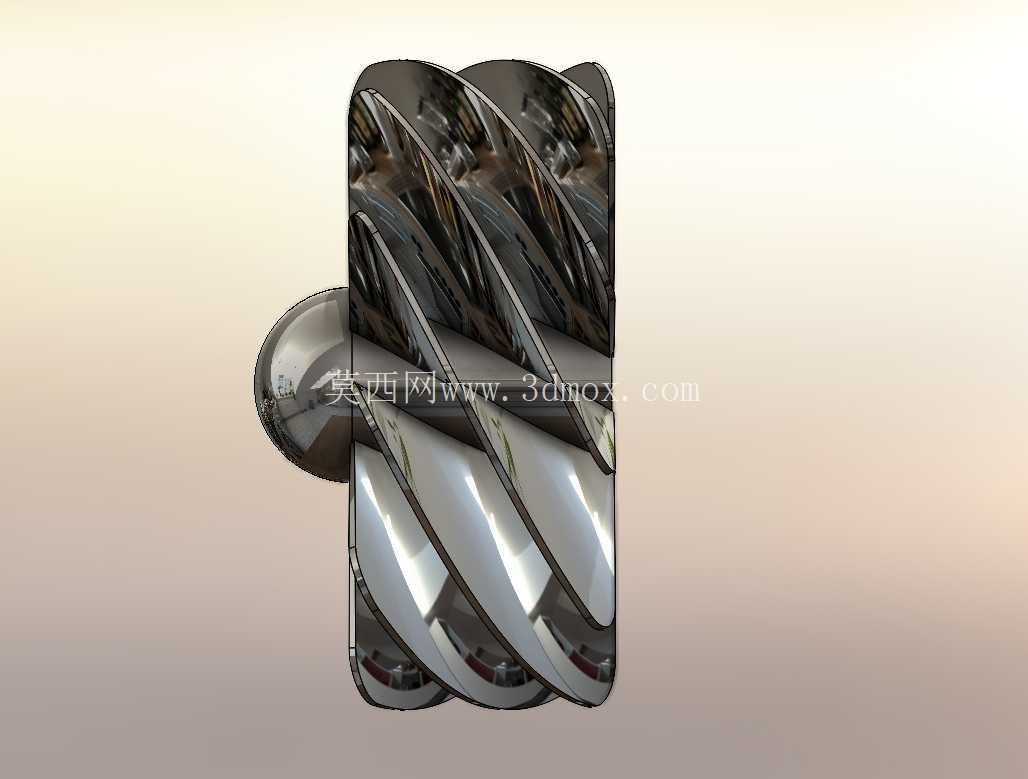

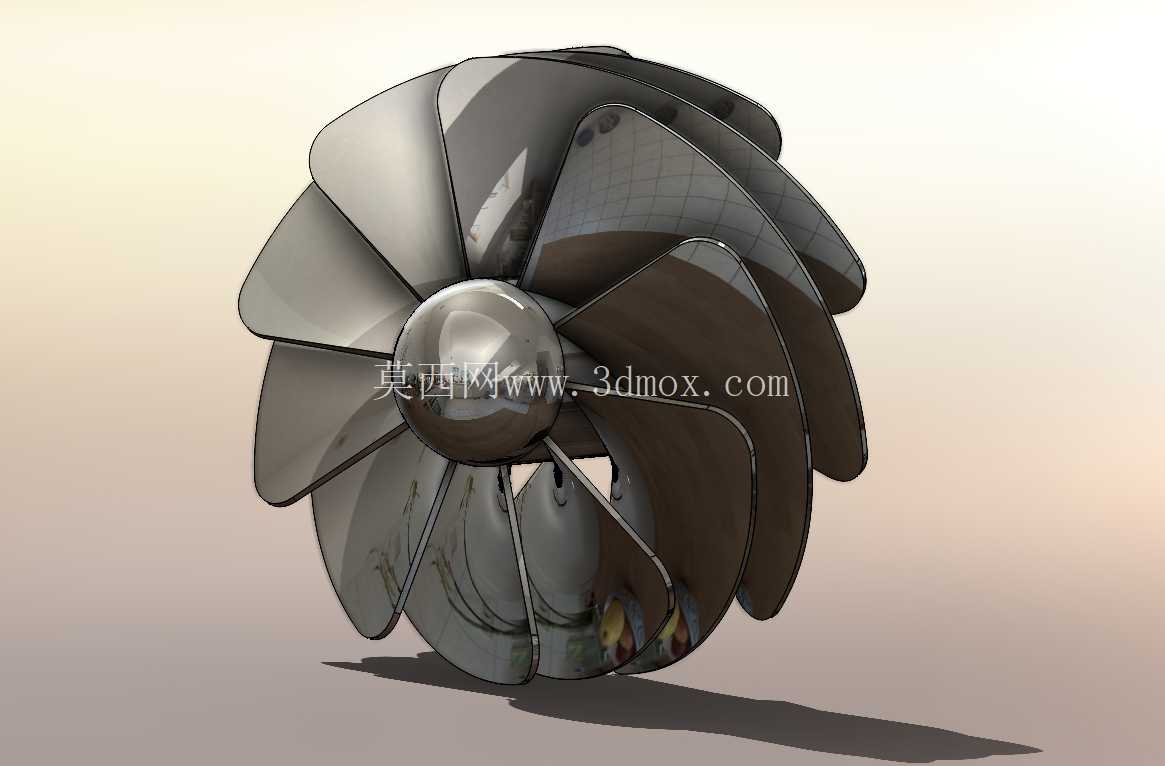

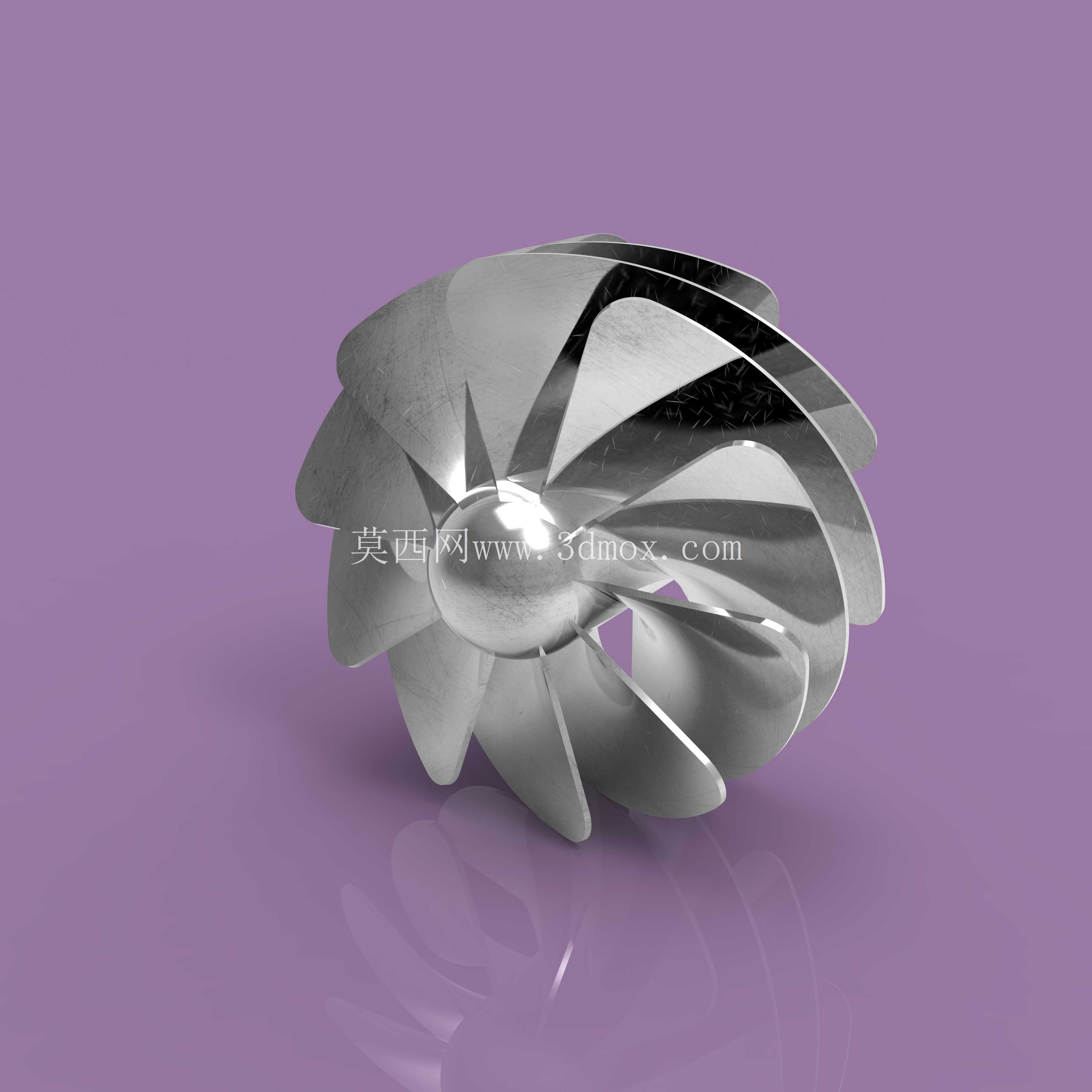

从结构设计逻辑来看，整个螺旋桨采用一体化轮盘与叶片衔接的结构，中心轮毂位置做了内凹的弧面过渡，避免流体在轮毂中心区域形成滞留涡区，每一片叶片的厚度从根部到外缘逐步递减，根部保留足够的结构强度来承受高速旋转带来的离心载荷，外缘做薄则能减少叶片尖端的流体绕流损失，叶片的扭转角度从轮毂连接处到外边缘遵循线性变化规律，保证不同半径位置的叶片截面都能以合适的攻角接触来流，避免局部攻角过大产生失速问题。

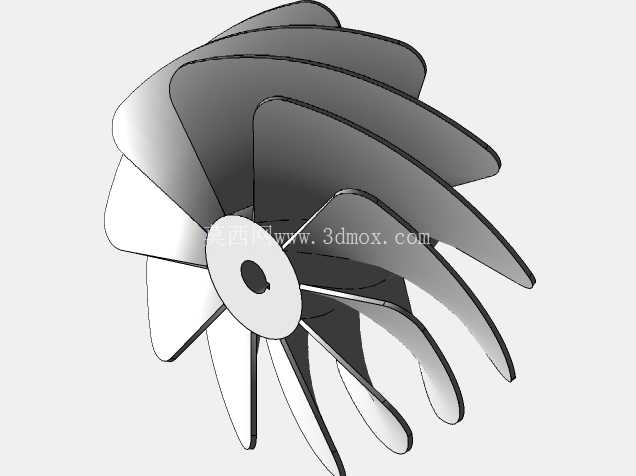

在安装边界的设计考量上，中心轮毂的安装孔位需要匹配对应动力输出轴的配合公差，轮毂端面的定位台阶要保证螺旋桨安装后与输出轴保持严格同轴，旋转过程中不会出现偏心带来的动不平衡问题，整个螺旋桨的外径尺寸需要适配安装腔体的内部流道尺寸，叶片外缘与腔体内壁之间保留均匀的间隙，间隙过大会导致流体回流降低效率，间隙过小则容易在高速旋转时因为部件形变或装配误差出现刮蹭问题。叶片的数量选择上，这款十叶片的构型相比少叶片螺旋桨，在相同转速下能够输出更均匀的流体推力，流体脉动更小，适合对运行平稳性要求较高的工况场景。

从冲压成型的工艺实现角度来看，这类曲面叶片的冲压模具需要精准匹配每一片叶片的曲面曲率，模具的分型面要顺着叶片的曲面走向设置，避免冲压过程中出现材料拉伸不均导致的叶片厚度偏差，成型后的叶片还要经过动平衡校正，去除边缘的毛刺与成型残留应力，保证高速旋转时的结构稳定性。叶片表面的光洁度也会直接影响流体通过时的阻力，冲压成型后做表面抛光处理，能够进一步减少流体摩擦损耗，提升整体运行效率。在实际工况适配中，这类螺旋桨的叶片角度设计还需要根据具体的流体介质特性做调整，如果是输送空气类的低粘度介质，叶片的扭转角度可以适当加大，获得更高的风压输出；如果是输送液体类的高粘度介质，叶片的扭转角度则要适当减小，降低旋转过程中的载荷阻力，避免动力单元过载。

结构强度校核层面，需要重点验算叶片根部的疲劳强度，因为螺旋桨在高速旋转过程中，叶片不仅承受恒定的离心载荷，还会承受流体脉动带来的交变载荷，叶片根部与轮毂连接的位置是应力集中的核心区域，设计时在衔接位置做圆角过渡处理，能够有效分散应力，避免长期运行出现叶片断裂的问题。同时整个螺旋桨的固有频率需要避开动力轴的工作转速频率，防止运行过程中出现共振问题，导致结构损坏。在装配环节，螺旋桨与输出轴的连接需要设置可靠的防松结构，避免长期旋转振动出现紧固件松动，导致螺旋桨移位脱落。
