小型单缸发动机缸体结构三维设计

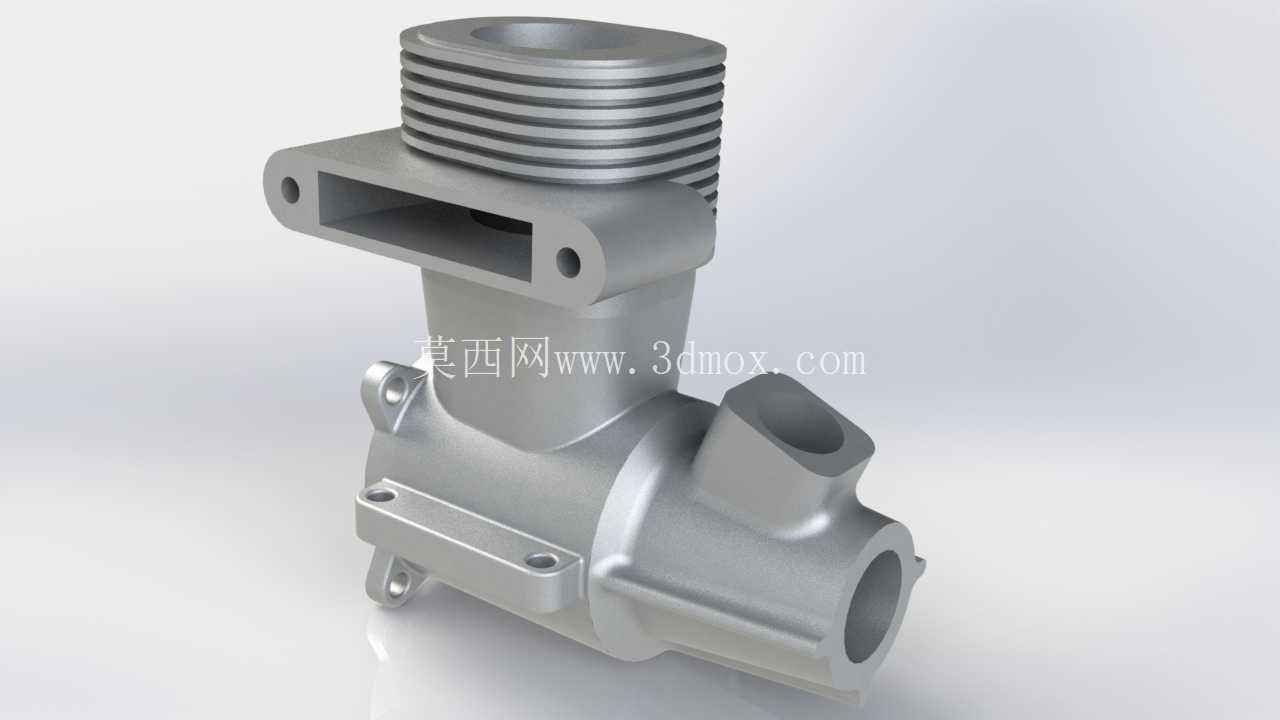

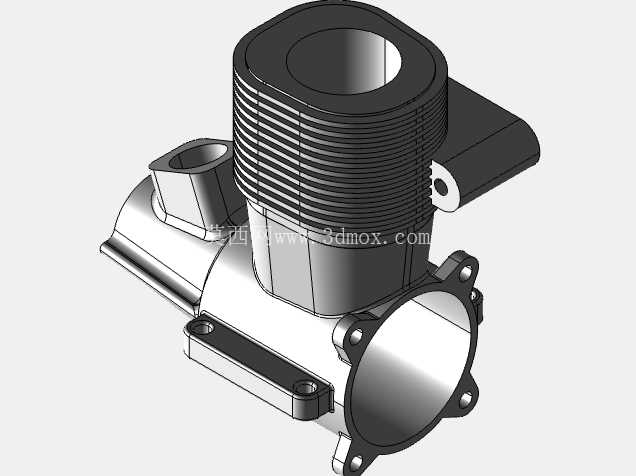

这款缸体结构主要适配小排量单缸内燃动力单元，常见于通用动力场景，覆盖小型园林机械、便携发电机组、迷你摩托以及航模类动力配套领域，作为动力核心的承载基体，需要同时兼顾燃烧室密封、运动部件导向、散热效率、附件安装定位多重功能，设计过程中需要平衡壁厚强度、重量控制、加工工艺性三者的边界。从结构布局来看，上部的环形散热鳍片采用等间距平行排布，鳍片厚度控制在1.5mm左右，相邻鳍片间隙留足4mm的通风通道，保证动力单元高负荷运转时，缸筒区域的热量能通过自然对流或者强制风冷快速导出，避免缸温过高引发的润滑失效、活塞卡滞故障；鳍片根部做了R2的圆角过渡，消除应力集中点，避免长期热循环下出现根部开裂的问题。上部的缸筒内壁为活塞往复运动提供精准导向，设计时圆柱度公差控制在0.01mm以内，表面粗糙度要求达到Ra0.8，保证活塞环的密封性能，减少窜气、窜油的概率。侧面的矩形开口为进气道安装位，开口周边的两个安装孔位同轴度公差控制在Φ0.02mm，保证进气歧管安装后密封面贴合严密，不会出现负压漏气影响充气效率；开口与缸筒内部的气道过渡做了平滑圆弧处理，减少进气阻力，提升充气系数，优化动力输出的响应速度。下部的斜向接口为排气道出口，角度设置匹配整车或者整机的排气走向，避免排气管道弯折过大造成排气背压升高，影响动力输出效率；接口的端面做了0.8mm的密封槽预留，安装排气歧管时配合密封垫可以实现高温废气的密封，避免漏气引发的周边部件老化问题。下部的安装基座设置了三个带凸台的安装孔位，凸台高度统一为5mm，保证安装时螺栓锁紧力能均匀传递到缸体基体，不会因为局部应力过大造成缸体变形；孔位的位置度公差控制在Φ0.03mm，保证与曲轴箱安装时定位精准，缸筒轴线与曲轴轴线的垂直度满足设计要求，避免活塞运行过程中出现偏磨，缩短动力单元的使用寿命。设计过程中首先确定缸筒的内径参数，匹配对应的活塞行程，确定整体的排量基础参数，之后围绕缸筒轴线布局散热鳍片的尺寸范围，保证鳍片的外圆直径不超出整机安装的宽度边界，避免与周边的油箱、启动部件出现干涉；进气道与排气道的角度设置需要提前匹配配套的化油器、消音器安装位置，预留足够的扳手操作空间，方便后期装配和维护时的紧固件拆装。壁厚设计上，主体承载区域壁厚设置为3.5mm，非承载的散热鳍片区域适当减薄，在保证整体刚性满足爆发压力要求的前提下，尽可能降低整体重量，适配便携类动力设备的轻量化需求。所有的边角位置都做了圆角过渡处理，既可以消除加工过程中的毛刺锐边，避免装配时划伤操作人员，也能减少铸造过程中的应力集中，提升铸件的成品率，降低生产环节的废品损耗。安装边界上，整体的最大外轮廓尺寸控制在长度120mm、宽度80mm、高度140mm范围内，可以适配多数小型通用动力的安装舱位，不需要对原有设备的安装框架做大幅度修改，具备较好的通用性；基座安装孔的孔距匹配主流的单缸动力曲轴箱安装尺寸，可以直接替换同规格的传统缸体部件，降低配套厂商的开模成本。气道的流通截面经过反复校核，保证进排气的流量系数满足设计转速下的充气需求，不会因为截面过小造成进排气阻力过大，影响动力单元的最大功率输出；密封面的平面度公差控制在0.02mm以内，保证配合密封垫后在高温高压工况下不会出现渗漏问题，减少后期的维护频次。
