蚁量格斗机器人专用抗冲击电源开关结构

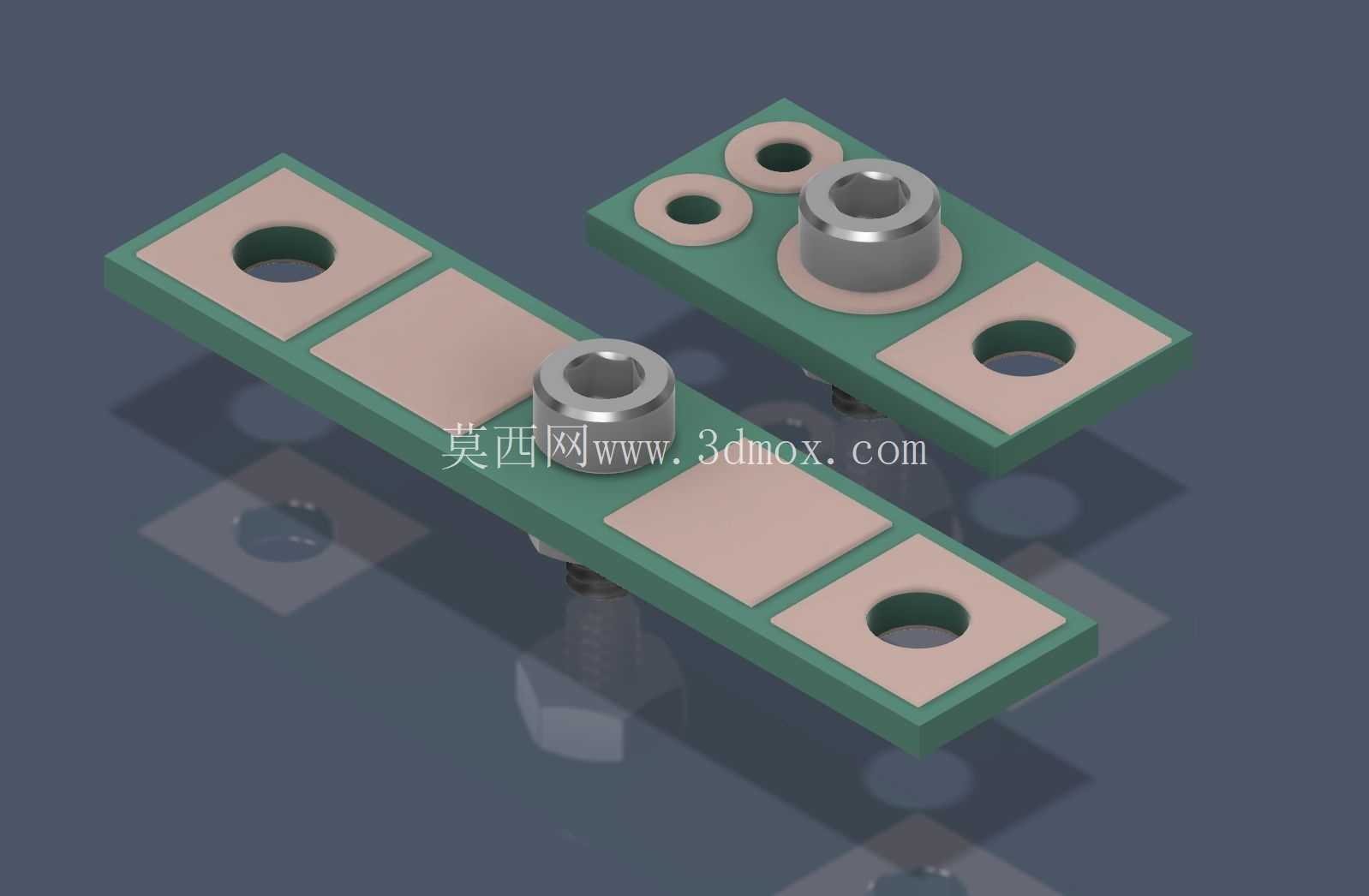

在150克级蚁量格斗机器人的竞技场景中，电源开关的可靠性直接决定了参赛设备的赛场表现，这类赛事中机器人会承受高频次、大加速度的剧烈撞击，常规轻触开关、拨动开关很容易因为碰撞产生的惯性力出现误触发断电，直接导致参赛设备失去动力被判负，这款开关结构就是针对这类极端使用场景开发的专用部件。从结构设计逻辑来看，整个开关采用PCB基板作为承载主体，基板上预留了三个等距排布的安装通孔，安装孔的位置公差控制在0.1毫米以内，适配蚁量机器人常用的碳纤维机架安装孔位，不需要额外做打孔改造就能直接完成固定，安装时可以使用M2规格的螺丝穿过通孔锁紧在机架上，锁紧后基板与机架表面完全贴合，不会因为撞击出现松动移位。基板上的接触区域采用沉铜镀金工艺处理，降低接触电阻，大电流通过时不会出现过热压降的问题，适配格斗机器人常用的2S锂电池供电需求，持续过流能力可以达到5A，完全满足空心杯动力系统的峰值电流需求。开关的触发核心采用金属柱按压式结构，金属柱与基板之间设置了阻尼衬套，按压行程控制在1.5毫米，刚好适配标准1.5毫米六角螺丝刀的操作尺寸，调试或者赛前准备时，不需要额外准备专用工具，用日常装机常备的六角螺丝刀就能完成通断操作，操作时的按压力度设置在15牛，既不会因为撞击产生的惯性力误触发，也不会出现操作时需要过度用力导致基板变形的问题。两个不同长度规格的基板设计，是为了适配不同布局的蚁量机器人机架，长版本基板可以直接安装在机架的侧方位置，接线端朝向机架外侧，方便赛前快速检查通断状态；短版本基板可以嵌入到机架的层间空隙中，不会占用机架表层的设备安装空间，给武器舵机、接收板等部件留出更多布置位置。从安装边界来看，长版本基板的总长度为20毫米，宽度为8毫米，金属柱突出基板表面的高度为3毫米，安装时只需要在机架对应位置预留0.5毫米的间隙就能容纳突出的金属柱，不会和上层的设备安装产生干涉；短版本基板长度为12毫米，宽度同样为8毫米，适合空间极度紧凑的轻量化机架布局。接触弹片的设计采用了悬臂式结构，弹片的厚度经过反复调校，在1000G加速度的冲击测试下，弹片不会产生形变位移，也就不会出现撞击断电的问题，这一特性刚好匹配蚁量格斗机器人的竞技需求，毕竟在对抗中，机器人被击飞、撞击围栏的瞬间加速度往往能达到数百G，普通开关的弹片在这种冲击力下会瞬间脱离接触点导致断电，而这款结构的弹片预压力设置为常规开关的3倍，只有主动按压金属柱的时候才会触发通断，完全规避了误触发的风险。接线端的焊盘尺寸做了加大处理，焊盘宽度达到2毫米，焊接18AWG的硅胶线时不会出现虚焊、焊盘脱落的问题，毕竟格斗机器人的布线经常会受到拉扯，加大的焊盘可以提升接线的抗拉扯能力，减少赛场上线缆脱落的故障概率。基板本身采用FR-4玻纤材质，厚度为1.6毫米，具备足够的结构强度，在受到侧向撞击时不会出现碎裂的问题，金属柱采用不锈钢材质，表面做了钝化处理，多次按压操作后也不会出现氧化生锈导致的接触不良问题。在实际装机使用中，这款开关不需要额外做防护结构，直接固定在机架上就能满足使用需求，相比需要额外加装防护盖的普通开关，能节省至少0.5克的重量，对于总重量严格限制在150克的蚁量机器人来说，每一点重量节省都可以分配给装甲或者动力系统，提升设备的竞技性能。开关的通断状态有明确的触感反馈，按压到位时会出现清晰的段落感，操作人员不需要看指示灯就能判断开关是否处于接通状态，在赛前紧张的准备流程中，可以快速完成设备通电检查，避免出现上场后才发现设备未通电的失误。
