Hi-Link10W超紧凑型AC-DC电源模块结构

在嵌入式硬件、工业控制板卡、小型智能终端的开发过程中，板载电源的选型与结构适配一直是结构工程师需要重点考量的环节，这类超紧凑型AC-DC电源模块的出现，很大程度上解决了小体积设备直连市电取电的结构设计痛点。不同于传统分立元件搭建的开关电源需要占用大量板上空间、还要额外考虑安规间距与散热布局，这类灌封一体化的模块电源把整流、滤波、稳压、隔离的所有电路都集成在黑色阻燃塑壳内部，结构设计阶段只需要预留对应的安装引脚位置与周边安全间距，就能快速完成市电到低压直流的取电路径搭建，大幅缩短硬件结构的开发周期。

从实际应用场景来看，这类10W功率等级的模块覆盖的设备范围极广，小到智能家居的墙面开关、物联网采集终端、小型传感器节点，大到工业现场的信号采集模块、工控通讯网关、小型伺服驱动的辅助供电回路，都能见到这类模块的身影。它的核心功能是直接接入85-265V的宽范围交流市电，输出稳定的低压直流电压，同时自带输入输出电气隔离，能有效避免市电侧的浪涌、干扰串入后端低压控制电路，提升整套设备的电磁兼容性能与用电安全性。

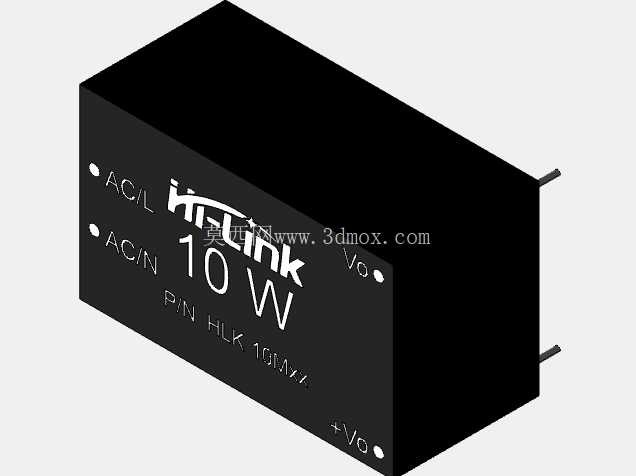

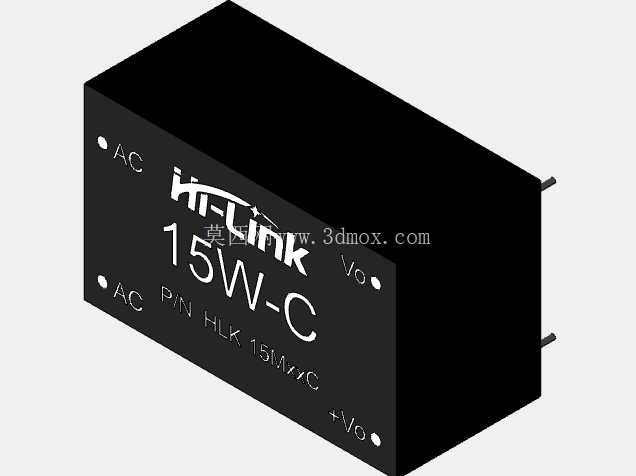

在产品设计思路上，这款模块走的是极致紧凑的路线，整体采用长方体灌封结构，外壳为黑色阻燃工程塑料，表面丝印清晰标注了输入引脚定义、功率参数、型号标识与输出极性，生产装配过程中不需要额外核对复杂的引脚定义，直接按照丝印标识对应PCB焊盘位置插装即可，能有效降低生产环节的错装风险。模块的引脚采用直插式硬引脚设计，两个引脚位于模块长度方向的同一侧，分别对应交流输入与直流输出，插装后直接通过波峰焊固定在PCB板上，不需要额外的固定支架或者螺丝锁紧，焊接完成后模块本体与PCB板面保持平行，整体装配高度低，能适配外壳内部空间局促的薄型设备设计需求。

做结构设计适配的时候，需要重点关注几个安装边界参数：首先是模块本体的长宽高尺寸预留，要注意模块本体与周边元器件的安规间距，因为模块输入侧带市电高压，周边如果是低压信号元件，必须满足至少3mm的电气间隙要求，避免高压爬电带来的安全隐患；其次是引脚的焊盘尺寸设计，要匹配引脚的线径与伸出长度，保证焊接可靠性，同时要注意模块下方的PCB区域尽量不要布置过高的元器件，避免模块装配后与下方元件产生干涉；另外还要考虑散热预留，虽然10W功率等级的模块自身发热不大，但在密闭外壳、环境温度较高的应用场景下，模块周边要预留一定的空气对流空间，不要完全被其他结构件包裹覆盖，避免长期高温工作影响模块的使用寿命。

不同于外置式的电源适配器需要额外考虑外壳、输入输出线的走线空间，这类板载直装的模块完全集成在设备内部，结构设计时不需要预留外部电源接口的安装位置，能进一步缩小整套设备的外形体积。在做三维建模的时候，要准确还原模块的本体外形、引脚位置与伸出长度、表面丝印的定位基准，这样在做PCB布局与外壳结构干涉检查的时候，才能精准判断装配间隙是否满足要求，避免开模或者打样后出现元件装不下、安规间距不足的问题。另外要注意模块的引脚是刚性金属引脚，建模时要还原引脚的直径与折弯角度，保证生成的PCB封装与实际元件完全匹配，减少样板调试阶段的改板次数。

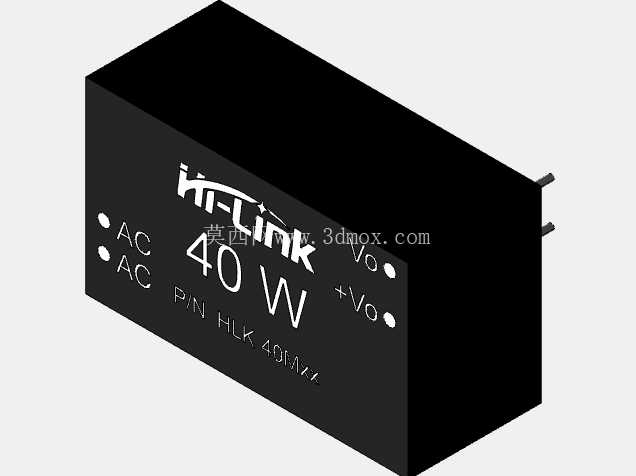

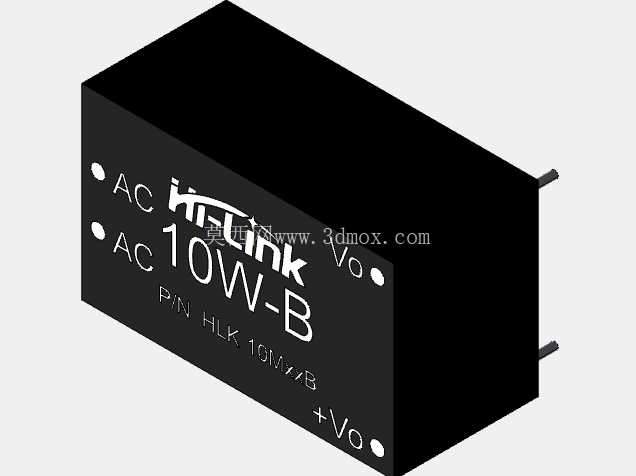

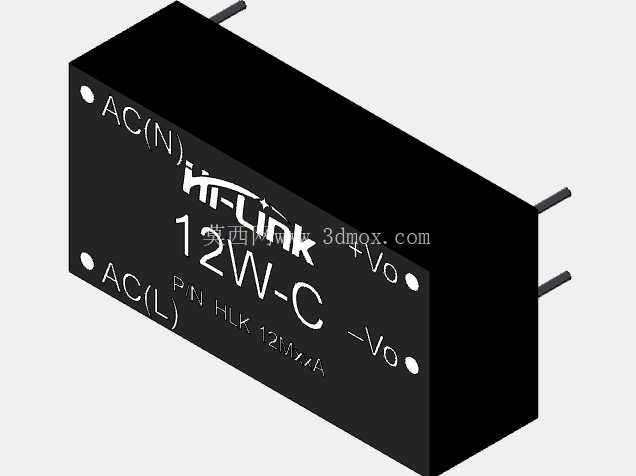

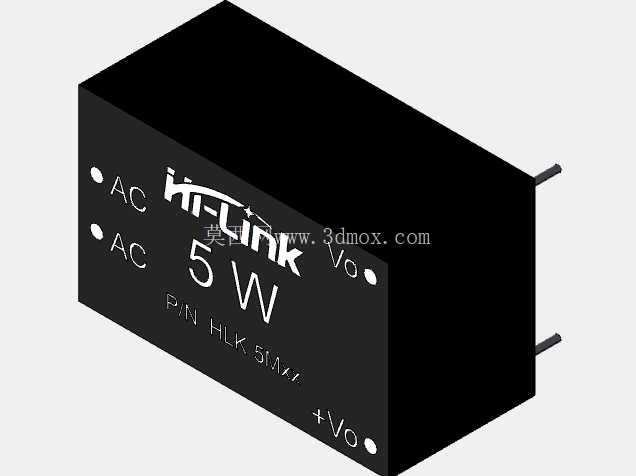

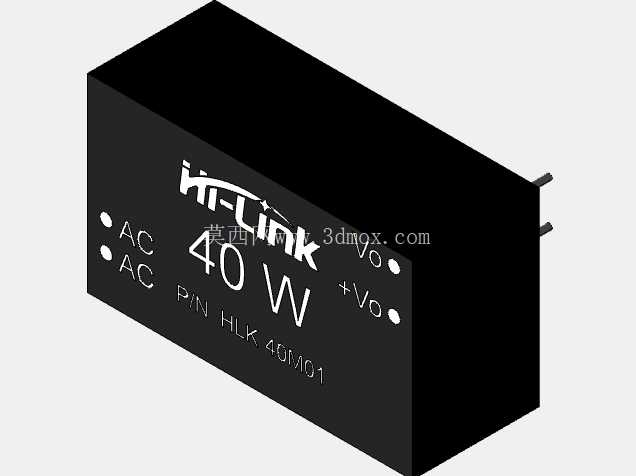

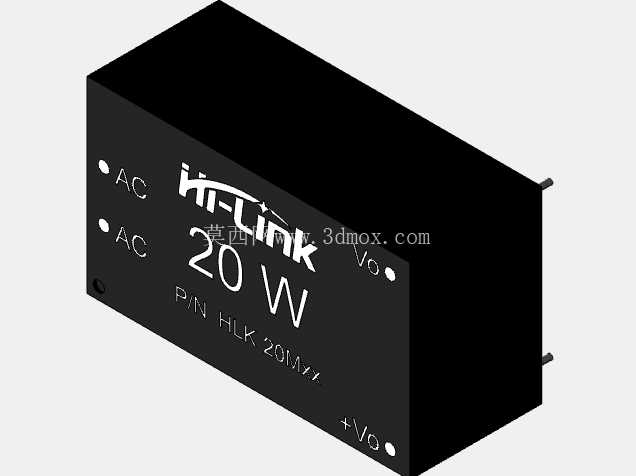

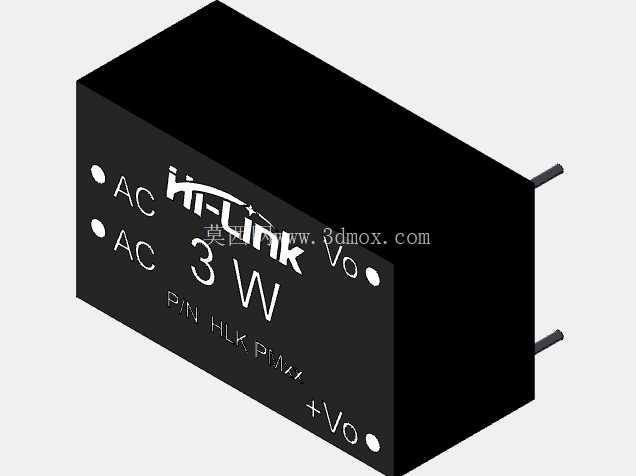

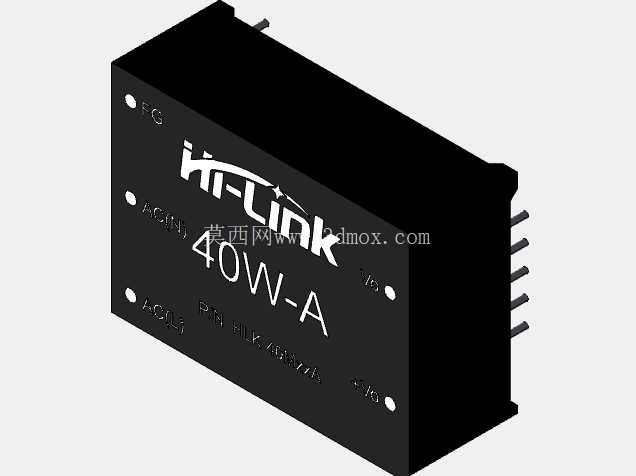

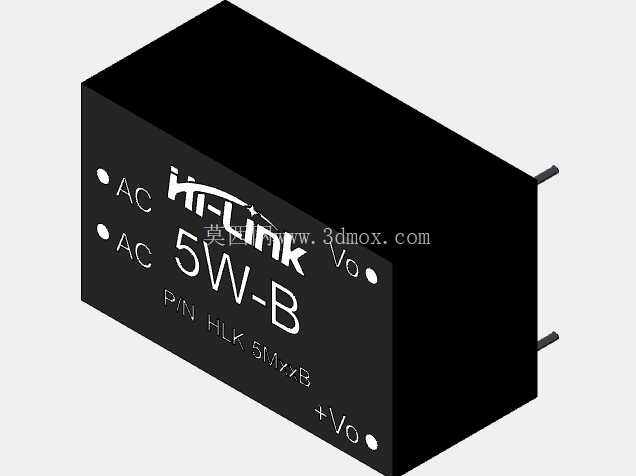

从实际选型适配的角度，这类模块的功率覆盖2W到40W区间，10W属于中小功率段，刚好能满足多数小型智能设备的供电需求，不需要额外增加散热片就能在额定工况下长期稳定工作。结构设计阶段如果选用这类模块，还要考虑后期生产的可制造性，模块周边要预留足够的插件作业空间，波峰焊过炉时的治具支撑位置要避开模块本体，避免过炉时模块受重力偏移导致引脚虚焊。另外在做整机安规认证的时候，这类一体化模块本身已经通过了对应的安规认证，能减少整机认证时的电源部分测试项目，缩短产品的上市周期。
