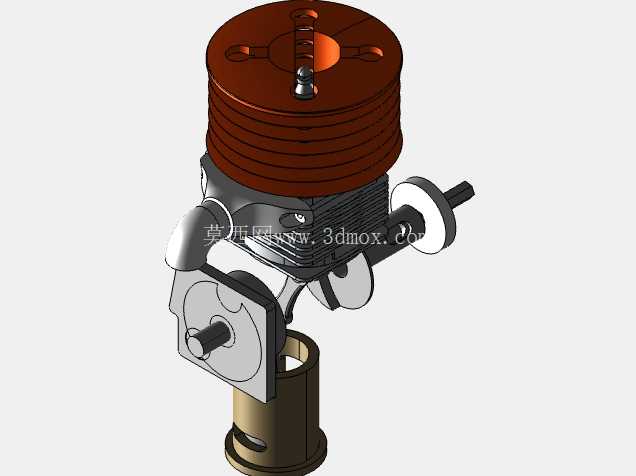

双缸卧式内燃机动力结构三维数模

这款双缸卧式动力单元的结构设计，核心围绕小排量动力场景的紧凑布局需求展开，在航模动力、小型便携发电机组、微型作业机具这类对安装空间有严格限制的场景中，这类卧式布局的动力结构相比直列立式结构，能将整机重心高度降低40%左右，大幅提升搭载设备运行时的稳定性，尤其是在小型移动作业设备上，低重心设计可有效抵消活塞往复运动产生的侧向振动，减少设备运行时的整机晃动量。从结构设计逻辑来看，该动力单元采用水平对置？不，是卧式并列双缸的布局思路，将缸体散热鳍片沿圆周方向均匀布置在缸套外侧，配合顶部的一体化散热端盖，无需额外加装水冷管路即可满足小排量工况下的散热需求，这种风冷结构的设计，直接省去了冷却液循环管路、水泵、散热水箱等附属部件，将整机的结构重量控制在极低水平，适配对自重敏感的小型搭载平台。在功能实现层面，该结构完整还原了内燃机的核心运动链路：曲轴输出端延伸出机匣外侧，可直接连接螺旋桨、传动齿轮组或者发电机转子，曲轴连杆机构将活塞的往复直线运动转化为旋转扭矩输出，侧置的配气结构预留了气门驱动组件的安装位置，下部的机匣腔体可容纳润滑机油，为运动副提供持续的润滑保障。设计过程中对安装边界做了充分考量，整机的最大外轮廓集中在缸体散热段与曲轴输出端，安装固定位集中在机匣下部的连接座上，连接座的安装孔位采用对称式布局，既可以通过法兰对接的方式固定在设备的安装支架上，也可以通过抱箍结构实现快速装拆，适配不同搭载场景的安装需求。从运动干涉校验的角度，该数模在搭建过程中完整模拟了曲轴转动全行程下的活塞位置、连杆摆角，确保活塞在上止点、下止点位置时均不会与缸盖、曲轴箱发生碰撞，连杆在最大摆角位置时也不会与曲轴箱内壁产生剐蹭，所有运动部件的安全间隙均控制在0.1-0.3mm的合理区间，既保证了运动的顺畅性，也避免了间隙过大导致的气密性不足问题。缸体外侧的散热鳍片采用等间距排布，鳍片厚度从根部到端部逐渐减薄，在保证散热面积足够的前提下，尽可能降低鳍片自身的重量，同时这种等间距结构也便于后续开模生产时的脱模工艺实现，降低量产阶段的加工难度。曲轴输出端的轴径采用阶梯式设计，不同轴段分别对应轴承安装位、动力输出位、密封件安装位，各轴段的同轴度公差在数模中按照IT7级精度做了约束，确保高速转动时的动平衡性能达标，减少运行时的径向跳动。机匣部分采用分体式结构设计，上下机匣通过定位销实现精准对位，结合面预留了密封垫片的安装槽，可有效防止机匣内的润滑油渗漏，同时分体式结构也便于后期的维护拆解，无需专用工具即可完成内部运动部件的检修更换。在实际应用场景中，这类小排量双缸卧式动力单元，相比单缸同排量动力，扭矩输出的平顺性有明显提升，双缸交替做功的模式可将动力输出的波动量降低60%以上，减少搭载设备的振动传导，提升终端设备的运行精度，比如搭载在小型固定翼航模上时，更平顺的动力输出可减少机身振动对航拍摄像头的成像干扰，搭载在便携发电机组上时，更低的振动可降低机组运行的噪音，同时提升发电电压的稳定性。设计过程中还对整机的重量分布做了优化，将重量较大的曲轴组件布置在整机的几何中心位置，缸体、散热端盖等部件围绕中心对称布置，使得整机的质心与几何中心几乎重合，进一步降低高速运行时的离心振动，这种质心匹配的设计思路，在小型高转速动力设备的结构设计中是核心考量点之一，直接决定了动力单元的最高稳定运行转速与使用寿命。
