立式结构斯特林动力装置三维结构

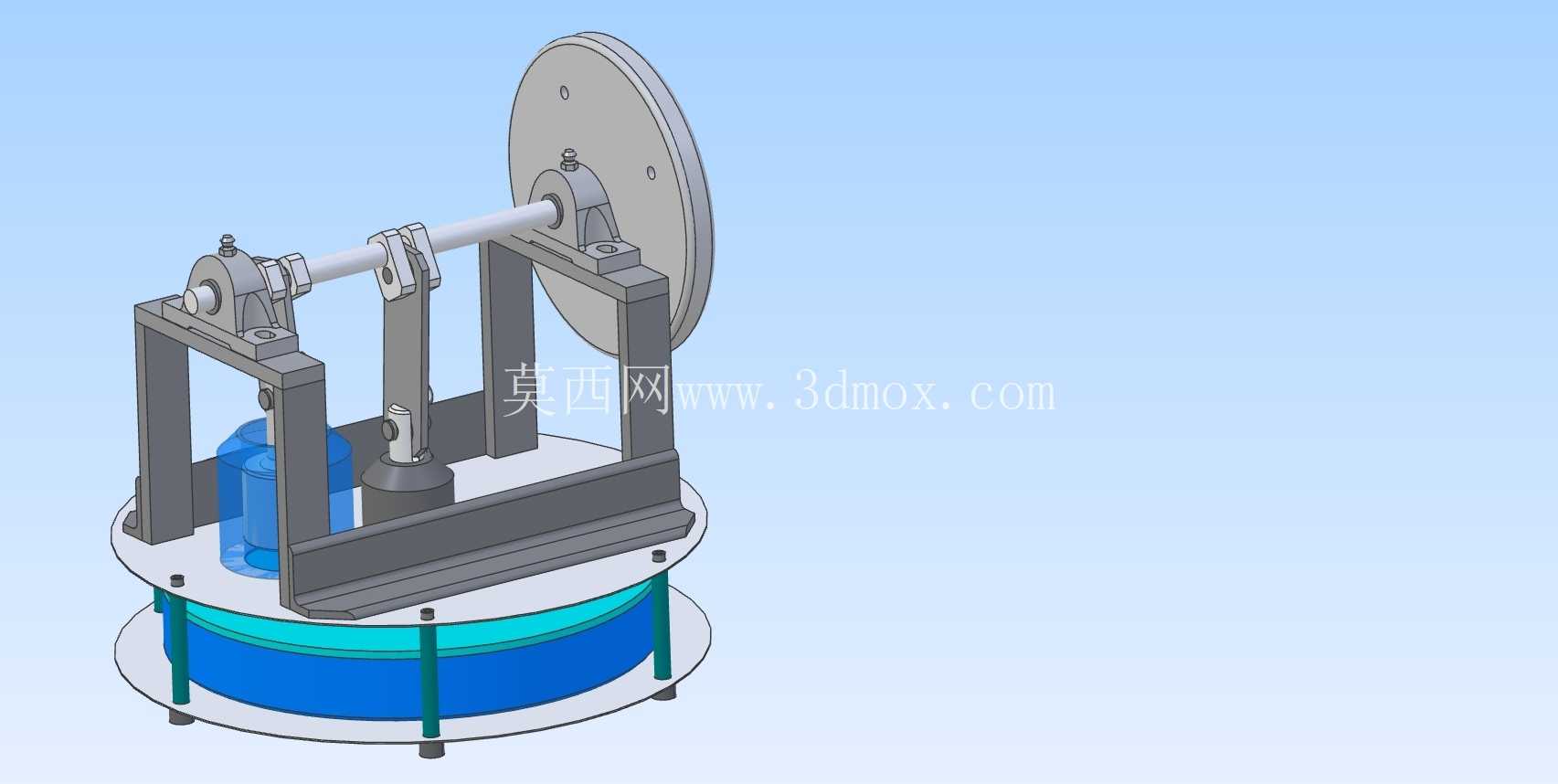

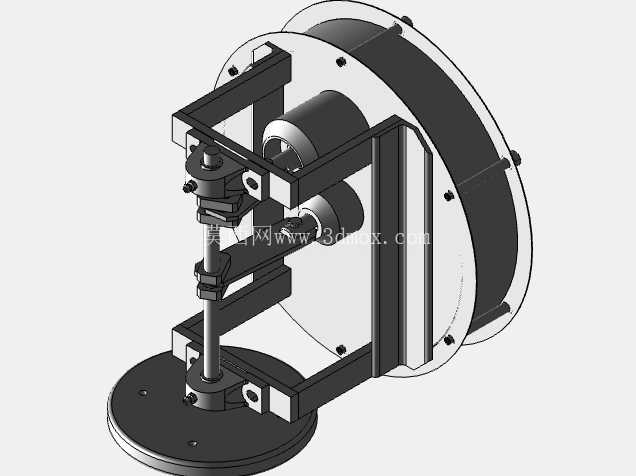

这套立式布局的斯特林动力装置，核心依托外燃式闭式循环原理实现热能到机械能的转换，区别于传统内燃机依赖燃料在缸内爆燃做功的逻辑，它可适配太阳能、工业余热、生物质燃烧等多种低品位热源，在分布式小型发电、偏远区域离网供能、教学演示实验、余热回收配套等场景都有明确的应用价值。整套结构采用下层热源腔、中层传动支架、上层飞轮输出的分层排布逻辑，底部圆形腔体作为热交换核心区，外围设置环形密封结构，内部预留置换活塞的运动空间，三根均布的立式支撑柱承担整个上层传动组件的载荷，柱体采用等直径圆钢加工，安装时通过底部法兰的定位孔与热源腔体上表面精准对位，保证支撑面的平面度误差控制在0.1mm以内，避免后续传动卡滞。中层的门式焊接支架是整套传动系统的安装基准，支架采用钢板折弯拼焊成型，两侧立板上开设同轴的轴承安装孔，用于固定曲轴的转动支撑位，轴承座采用嵌入式安装设计，装配时需保证两侧孔的同轴度公差不超过0.05mm，防止曲轴转动时出现偏磨。曲轴采用偏心结构设计，通过连杆分别连接下部的动力活塞与置换活塞，两个活塞的运动相位差严格匹配斯特林循环的配气 timing 要求，动力活塞的密封采用低摩擦系数的聚四氟乙烯环，既保证闭式循环腔的气密性，又尽可能降低往复运动的摩擦损耗。上层的大直径飞轮安装在曲轴的动力输出端，飞轮采用轮辐式结构设计，轮缘位置做了加厚处理来提升转动惯量，依靠飞轮的储能特性抹平活塞往复运动的扭矩波动，保证整套装置输出转速的稳定性，飞轮端面开设的多个减重孔在保证惯量满足要求的前提下，尽可能降低整体自重，减少启动阶段的惯性阻力。整套装置的安装边界以底部圆形法兰为基准，法兰上均布的四个安装脚用于将整机固定在安装基座上，安装时需保证基座平面的水平度，避免曲轴因安装倾斜产生附加径向力。从结构设计逻辑来看，这套方案优先考虑了装配工艺性，所有支撑件、传动件都采用模块化拆分设计，支架、轴承座、飞轮、活塞组件均可独立拆装，方便后期维护时更换密封件、轴承等易损件；同时各运动副的润滑点都预留了注油位置，日常维护时无需完全拆解即可完成润滑保养。在实际应用场景中，这类小型斯特林装置如果配套太阳能集热装置，可作为小型离网供电系统的动力核心，驱动小型发电机输出电能，适合无电网覆盖的野外监测站点、偏远牧区使用；如果对接工业生产中的烟气余热、冷却水余热，可作为余热回收的动力单元，将原本废弃的低品位热能转换为旋转机械能，驱动小型风机、水泵等辅机，降低生产环节的能耗；在教学场景中，这套完整的传动结构可直观展示外燃循环的工作过程、曲柄连杆机构的运动原理，帮助学习者理解热功转换的机械实现逻辑。设计过程中针对运动干涉问题做了充分校核，曲轴转动全程，连杆与支架立板、飞轮与支撑柱之间都预留了足够的安全间隙，避免高速转动时出现碰撞；置换活塞与动力活塞的行程参数经过匹配计算，保证循环过程中工质在热腔、冷腔之间的流动阻力处于合理区间，提升整体循环效率。整套结构没有采用复杂的异形零件，大部分结构件都可通过常规的车、铣、钻、焊工艺完成加工，加工门槛较低，适合小批量试制或者教学场景下的手工制作验证。
