六点位带盖螺钉式大电流接线端子结构

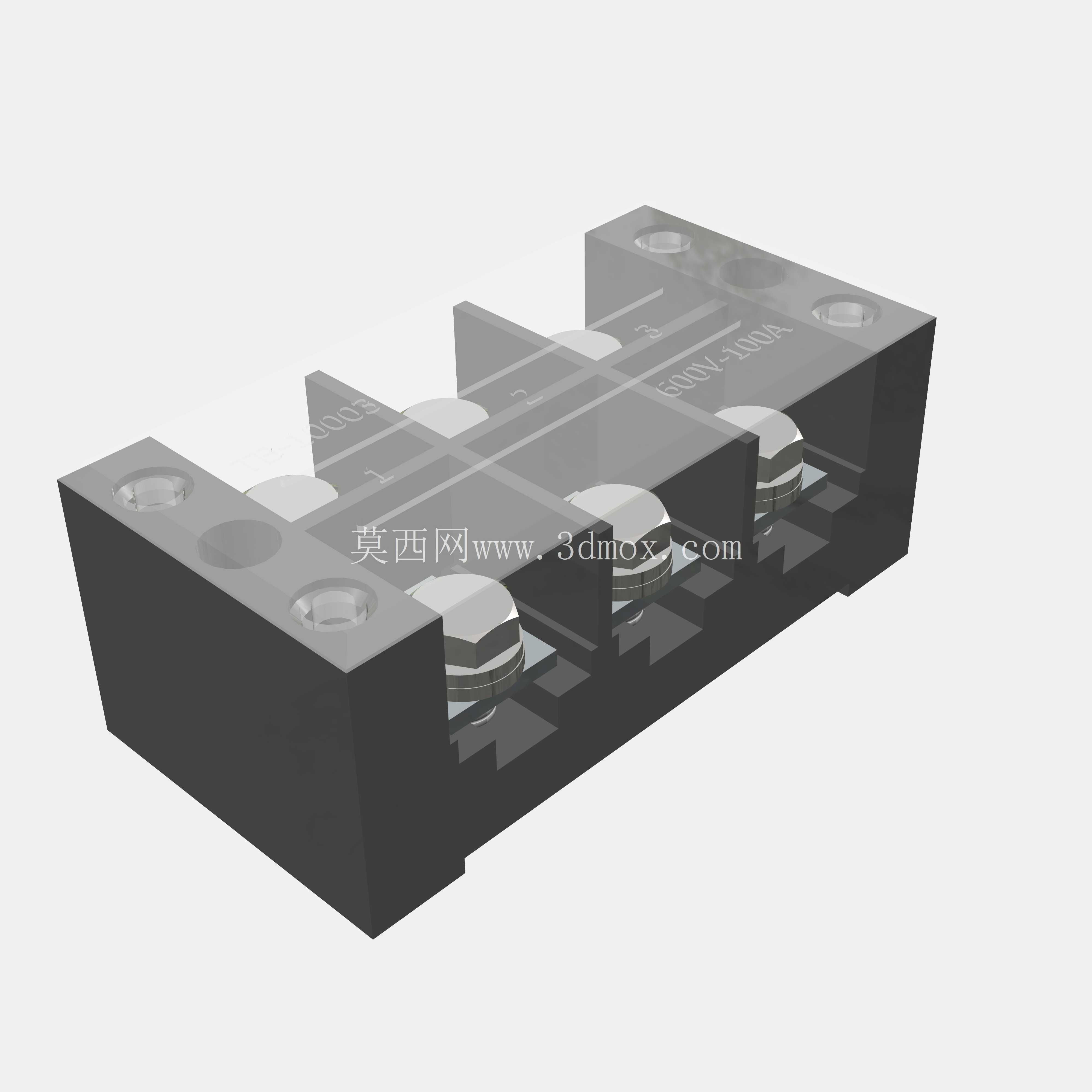

在低压配电、工业设备电控回路、新能源配套线束集成场景里，接线端子是实现线缆可靠接续、分线的核心基础连接件，这款带盖螺钉接线端子的结构设计，完全围绕现场施工、长期运维的实际痛点展开。从实际使用场景来看，这类端子常被布置在设备电控箱内部的导轨安装位、动力分线盒内，或是车载配电回路的线缆接续点，需要同时满足大电流载流、防误触、抗振动松脱的多重要求，6个独立触点的排布，刚好适配三相回路加零线、地线，或是多路直流分线的常规接线需求，单点位最高可承载100A额定电流、适配600V电压等级，能覆盖绝大多数工业设备动力回路、小功率配电支路的接线需求。

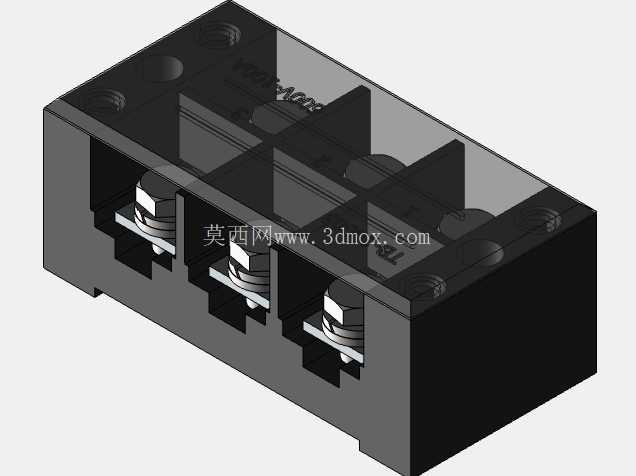

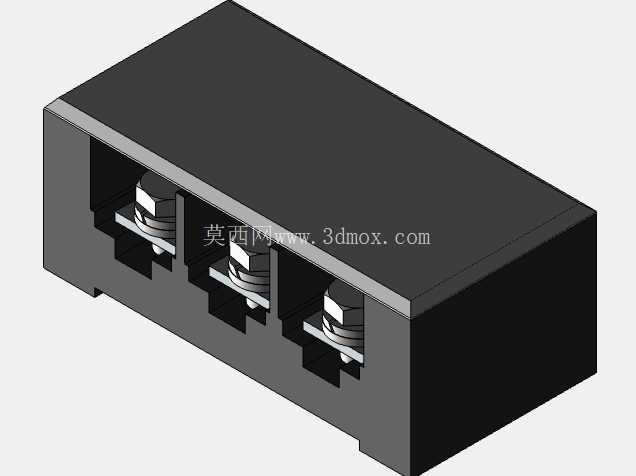

设计层面首先考虑的是绝缘防护性能，外壳采用改性阻燃工程塑料注塑成型，自带的上盖结构并非简单的防尘遮挡，而是在完成接线后可以完全覆盖螺钉压紧位，既避免运维过程中工具误触带电部位引发短路，也能阻挡车间内的金属粉尘、切削液雾气进入端子内部，降低长期使用后的绝缘失效风险。端子的导电基座采用高导电率铜材加工，表面做镀锡处理，既降低接触电阻减少长期载流的发热，也能避免铜材氧化导致的接触不良，每个点位的螺钉压紧结构都做了防脱设计，拧松到最大开度时螺钉不会从基座上脱落，避免现场施工时小零件掉落进设备内部的隐患，压线部位的压片做了防滑齿纹，当螺钉拧紧时，压片可以均匀咬合线缆铜芯，即便是多股软线也不会出现压接偏斜、松脱的问题，适配0.5到10平方毫米的多股或单股线缆，覆盖了从信号回路到小动力回路的接线线径范围。

从安装边界尺寸来看，这款端子的整体高度为34.5mm，安装深度为43.5mm，这个尺寸是经过多轮场景适配调整的：常规电控箱内的导轨安装位，端子排与箱门的安全间隙通常要求不小于15mm，34.5mm的总高度刚好适配主流厚度的电控箱，不会出现关箱门时磕碰端子上盖的问题；43.5mm的安装深度，既给后部的导轨卡扣、接线预留了足够操作空间，也不会过度占用电控箱内的纵深空间，多片端子拼接时，相邻点位的绝缘隔板完全隔离，避免不同回路之间的爬电距离不足。端子的固定结构兼容标准导轨安装，也支持螺丝直接固定在安装板上，两种安装方式可以根据现场布置灵活选择，运输过程中的包装尺寸做了标准化适配，单组端子的重量控制在108g，批量安装时不会给安装板、导轨带来额外的承重负担。

实际选型使用时需要注意，这类带盖螺钉端子的压接力矩需要匹配线径调整，压接10平方线缆时力矩控制在1.2N·m左右即可，过大的力矩容易压伤铜芯甚至导致塑料基座开裂，过小则会出现接触电阻过大发热的问题；上盖的卡扣结构做了反复开合的耐久性设计，日常运维拆线接线时无需完全拆下上盖，掀开即可操作，避免上盖遗失。不同于无盖的裸露端子，这款带盖结构的端子在有振动的设备场景下，比如车载配电、移动设备电控回路里，即便出现螺钉轻微松动的情况，上盖也能阻挡脱出的螺钉掉落引发回路短路，额外增加了一层安全防护。端子的触点间距做了严格的安规校核，600V电压等级下的爬电距离、电气间隙完全符合低压配电的安全规范，相邻点位之间即使存在少量积尘，也不会出现击穿短路的问题。在三维建模过程中，这类端子的细节还原需要重点关注压线螺钉的行程、上盖的开合角度、导轨卡扣的配合公差，否则在做整机配电布局的干涉检查时，很容易出现实际安装时端子与周边元器件、线槽干涉的问题，尤其是上盖掀开后的最大高度，是布局时必须预留的操作空间，很多新手建模时容易忽略这个动态尺寸，导致现场施工时无法正常开盖接线。
