立维腾GFRBF-W型120VAC接地故障断路器

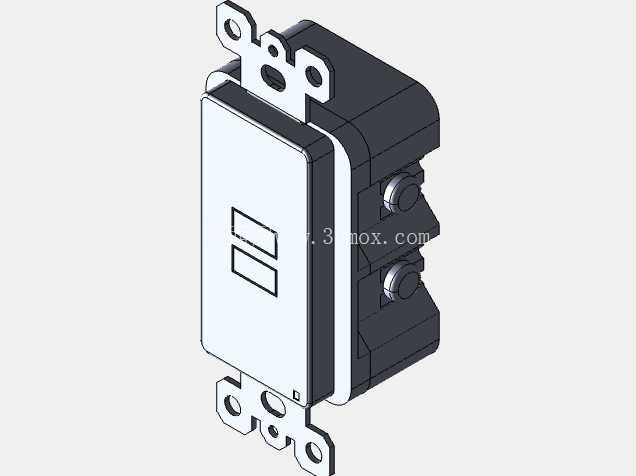

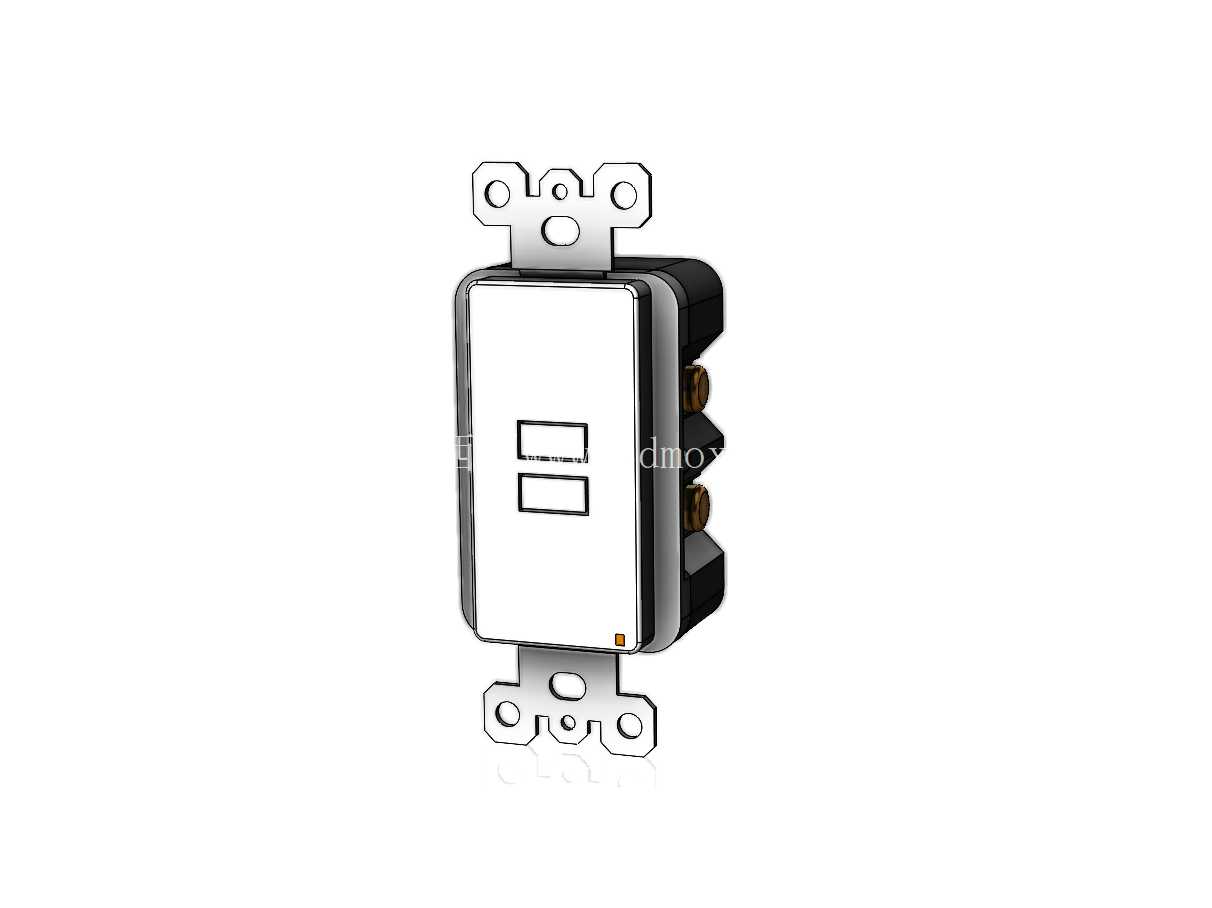

日常民用及商用低压配电场景里，这类带接地故障保护的插座装置是末端用电防护的核心部件，区别于普通无防护的墙面插座，它能在回路出现对地漏电、剩余电流超出安全阈值的瞬间切断供电通路，避免人身触电、线路过热起火等风险，在厨卫空间、户外作业点位、老旧线路改造项目中是强制要求配置的电气元件。从结构设计逻辑来看，这款装置采用标准美规单联暗装尺寸体系，整体壳体为阻燃工程塑料注塑成型，正面操作面板做了平整化处理，两个复位与测试按键嵌入面板中部，没有突出的外置结构，既可以避免日常清洁、物品磕碰造成的误触发，也能适配各类风格的墙面装饰面板，不会出现突兀的凸起影响装修整体性。背部的接线端子采用侧置式布局，预留了足够的导线压接空间，不管是硬线直插还是软线压接端子后接入，都能保证接线完成后导线不会与暗装底盒的金属构件发生干涉，端子旁做了清晰的线序标识，施工人员接线时不需要额外对照说明书就能快速完成相线、零线、地线的对应连接，减少接错线导致的保护功能失效问题。上下两端的安装固定耳采用带定位缺口的金属冲压件，安装时可以先通过缺口卡入底盒的预装螺丝做临时定位，调整好面板水平度之后再拧紧固定螺丝，不会出现传统插座安装时容易偏移、面板与墙面缝隙不均的问题，固定耳上的长圆孔设计也能适配不同品牌底盒的螺丝孔位偏差，不需要额外扩孔或者调整底盒位置，能大幅降低现场施工的调整工作量。从功能实现层面，这款装置内置的剩余电流检测模块集成在壳体内部的密封腔里，避免长期使用过程中灰尘、潮气侵入导致的检测灵敏度下降，动作阈值严格匹配120VAC低压配电系统的安全要求，当剩余电流达到5mA级别时就能在数十毫秒内完成脱扣动作，响应速度远快于上级回路的空气开关，能在人体感知到触电痛感之前就切断电源。面板下方的状态指示点采用低亮度暖色设计，正常供电时不会产生多余的光污染影响夜间休息，出现故障脱扣时指示灯会同步熄灭，用户不需要凑近测试按键就能直观判断回路是否处于正常供电状态。测试按键的按压力度做了针对性优化，既不会因为轻微震动就误触发测试脱扣，日常定期检测时也不需要用太大的力气就能按下，方便用户每季度例行检查保护功能是否正常。安装边界方面，这款装置的整体厚度适配标准深度的美规暗装底盒，背部的元器件布局做了扁平化处理，就算底盒内预留了较多的导线接头，也能顺利将装置推入底盒，不会出现导线挤压壳体导致内部构件移位的问题。面板边缘做了微小的倒角处理，安装完成后和墙面的贴合缝隙可以控制在1mm以内，搭配同色系的装饰面板能完全覆盖底盒与墙面的开孔边缘，不需要额外打胶填补缝隙。在实际选型应用中，这类GFCI装置除了常规的墙面安装场景，也可以适配户外防水接线盒、移动式临时配电盘、工作台专用供电回路等场景，自身的耐温范围覆盖常规室内外的环境温度变化，不会因为夏季高温或者冬季低温出现塑料壳体脆化、保护模块失效的问题。和普通漏电保护插头相比，这种墙装式的GFCI可以为下游并联的所有插座点位提供统一的接地故障保护，不需要每个用电设备单独配置漏电保护插头，能有效降低整体配电成本，同时减少多个保护装置级差配合不当导致的误跳闸问题。建模过程中需要重点关注安装耳的孔位公差、壳体的配合间隙、按键的行程空间，这些细节直接影响后续实物装配的干涉问题，比如安装耳的定位缺口如果尺寸偏差过大，现场安装时就无法顺利卡入底盒螺丝，按键与面板开孔的间隙如果控制不当，长期使用后积灰会导致按键卡滞无法正常复位。背部的接线端子凸起高度需要严格控制，否则推入底盒时会挤压导线导致绝缘层破损，埋下短路隐患。
