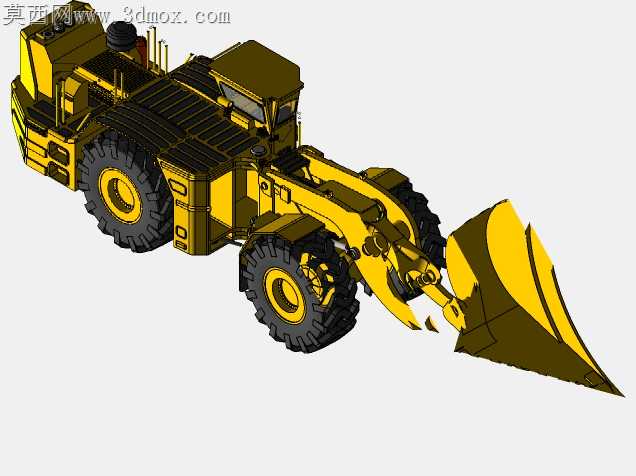

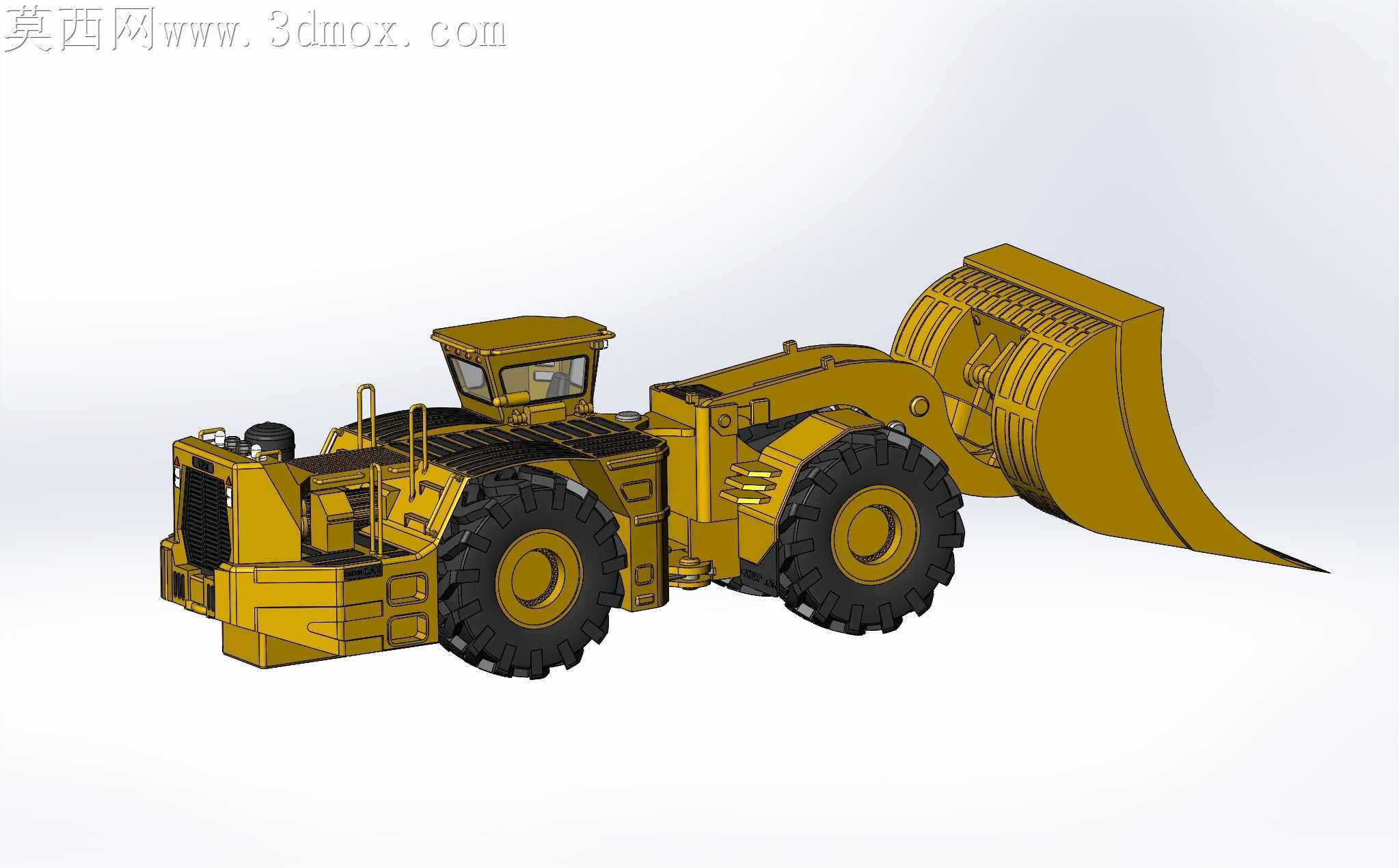

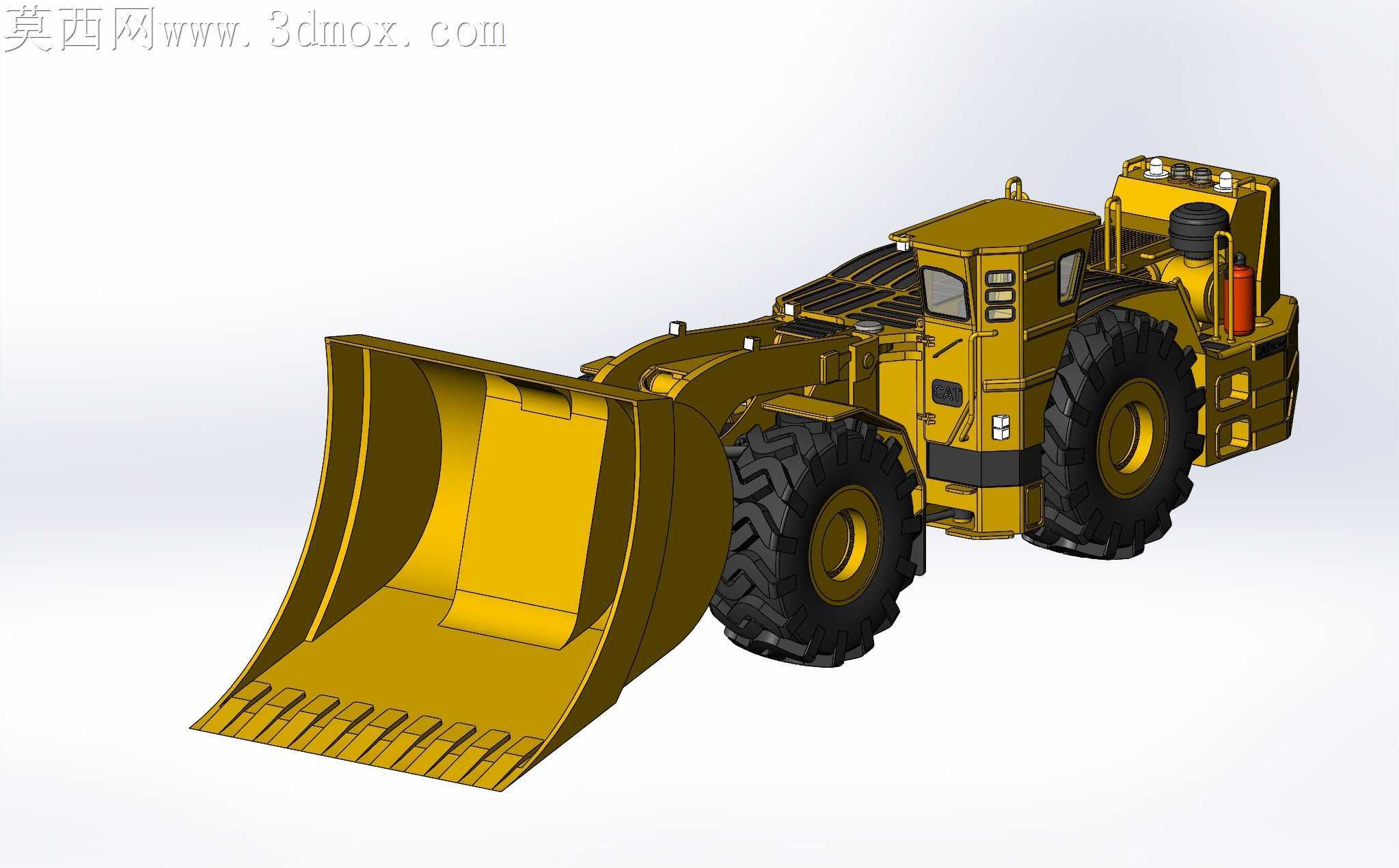

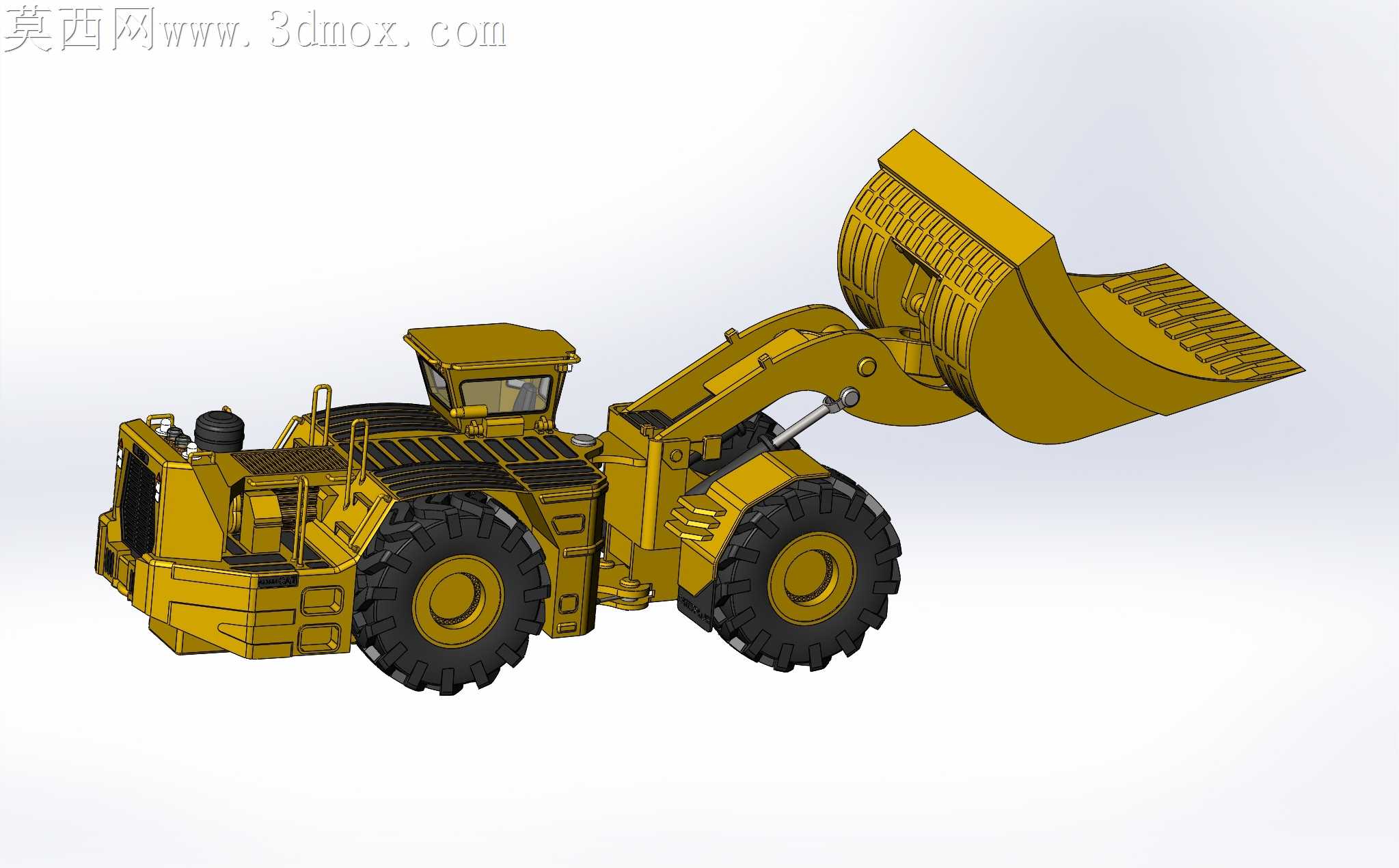

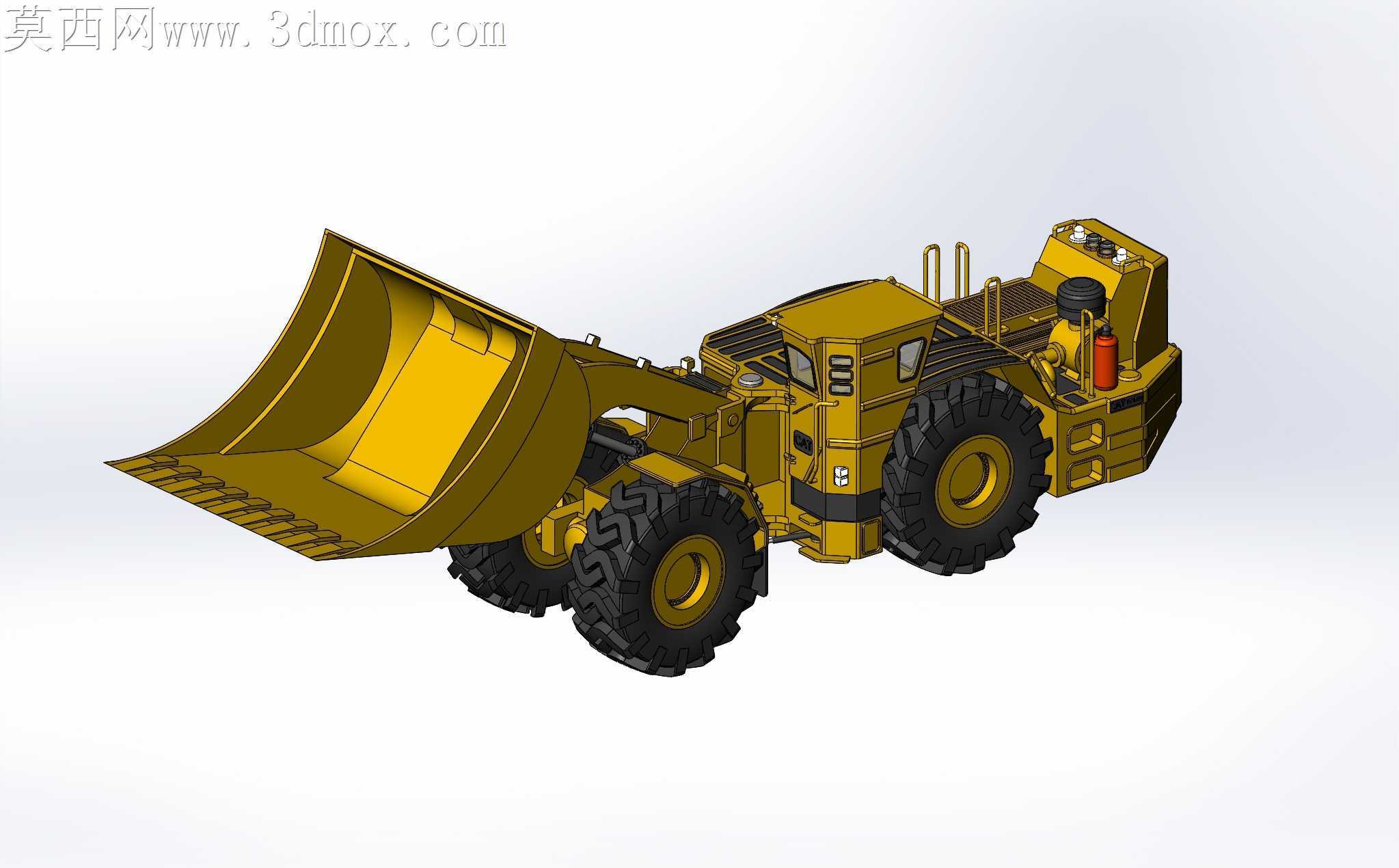

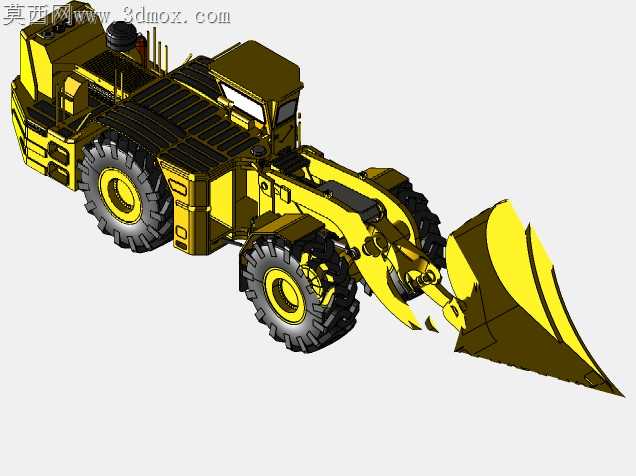

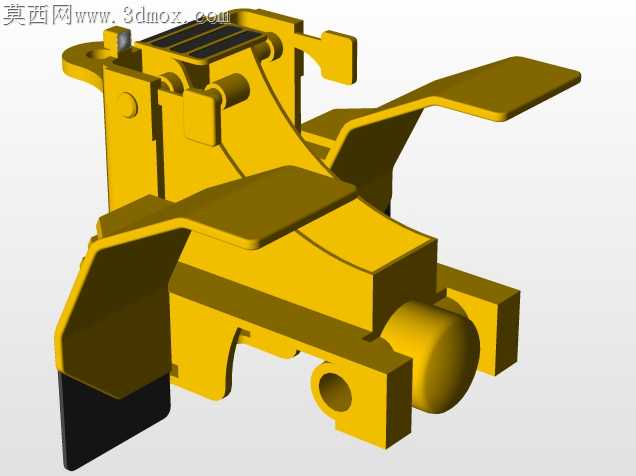

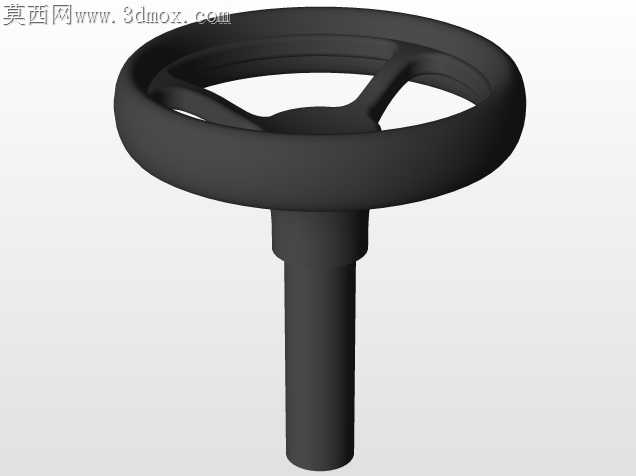

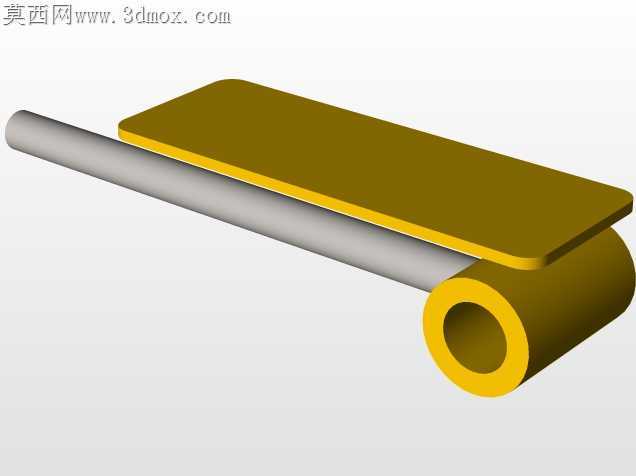

重型矿用轮式装载机整机结构设计

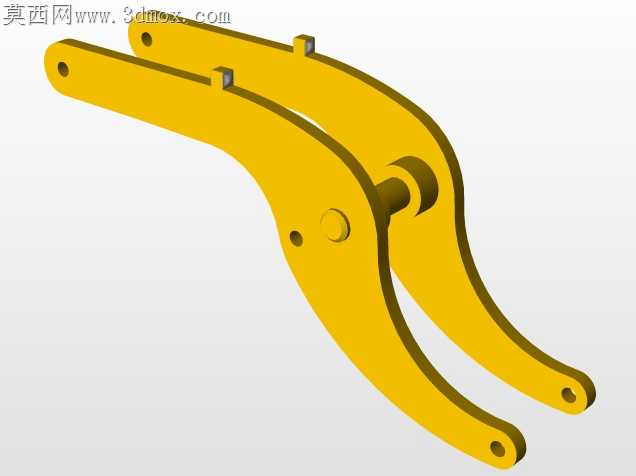

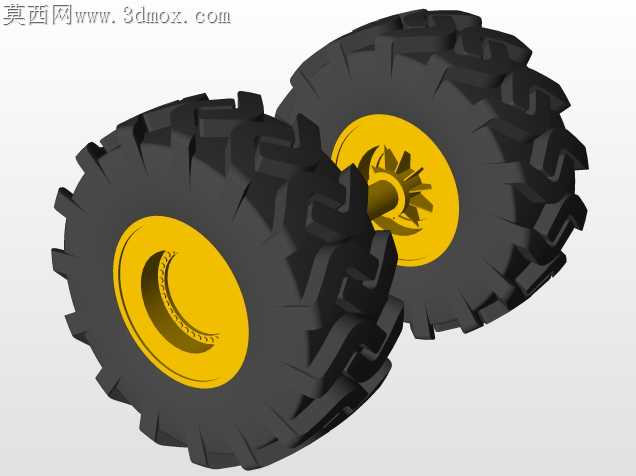

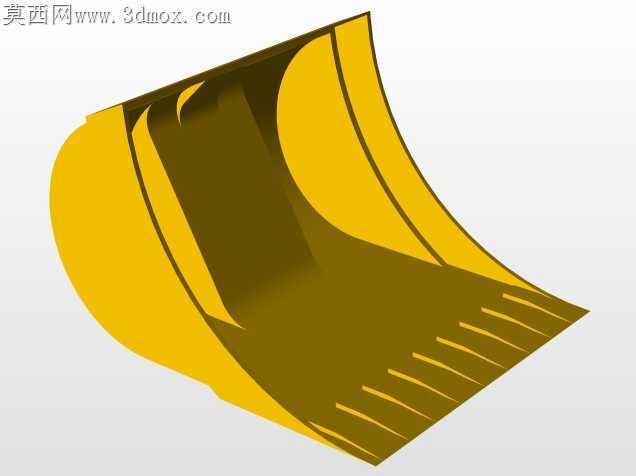

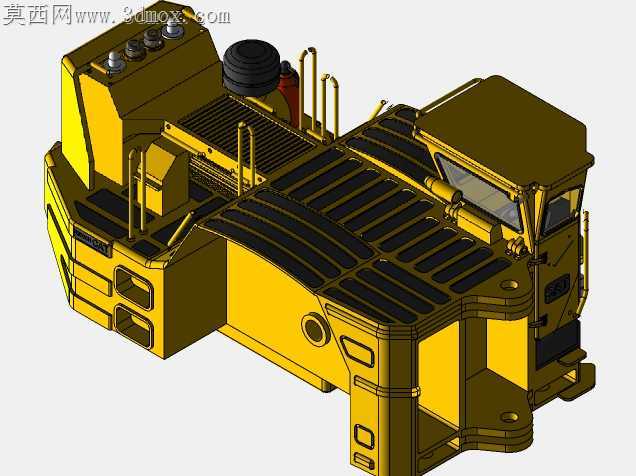

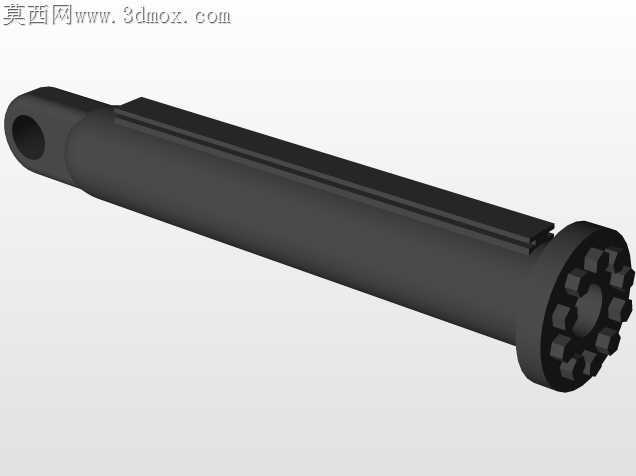

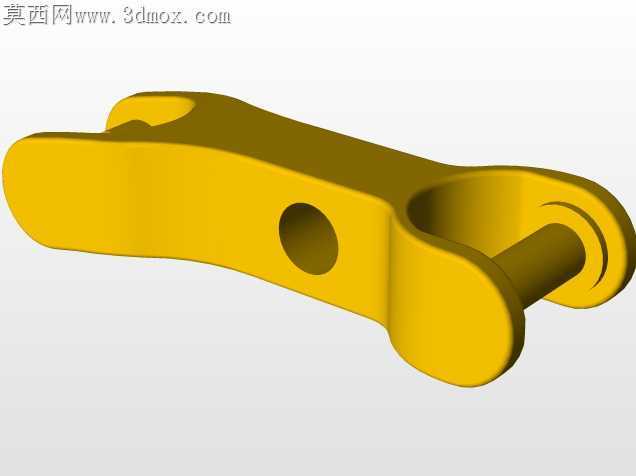

井下矿用铲装作业的工况远比地面严苛，松散矿岩的冲击载荷、巷道内狭窄的转向空间、持续高负荷的举升循环，很容易让常规装载机出现动臂根部焊缝开裂、铲斗斗齿脱落、轮边承载过载的问题。这款轮式装载机的结构设计，从加工适配的角度做了大量落地性调整，没有追求视觉上的夸张造型，每一处结构都对应实际加工的可行性与现场使用的耐久性。铲斗的弧面曲率没有照搬通用装载机的参数，针对矿岩堆积的安息角调整了斗唇倾角，斗刃部分预留了耐磨衬板的焊接加工余量，衬板安装面做了0.2mm的平面度公差控制，避免现场堆焊耐磨层时出现应力集中点，斗齿座的安装位置错开了铲斗侧板的拼接焊缝，加工时可以先完成斗体拼焊再铣削齿座安装面，不用二次找正定位，能减少车间加工的装夹次数。动臂和摇臂的铰接点位置做了偏移处理，没有采用对称式的铰接座设计，对应液压管路的排布预留了足够的安装间隙，加工铰接孔时采用一次装夹镗削两端同轴孔的工艺，孔位同轴度控制在0.05mm以内，避免后期装配时出现销轴卡滞、偏磨的问题，动臂的箱型结构内部加了断续的加强筋，不是满焊的整板加强，既保证了结构强度，又能减少焊接过程中的热变形，降低焊后校形的加工成本。车架部分采用前后铰接的结构，铰接轴承的安装座做了加厚处理，轴承位的加工粗糙度控制在Ra1.6，适配重载工况下的径向载荷，发动机舱的覆盖件采用折边一体成型的工艺，没有过多的拼接焊缝，折边处预留了散热通风的间隙，不用额外加工独立的通风网孔，减少钣金加工的工序。轮胎的轮辋安装面做了止口定位结构，装配时可以快速对准轮边减速器的连接螺栓孔，不用反复调整对位，驾驶室的框架采用矩形管拼焊，门窗安装位预留了密封胶条的嵌槽，加工时一次冲压成型，不用后期粘贴胶条底座，能提升驾驶室的防尘密封效果，适配井下多粉尘的作业环境。液压油缸的安装支座做了球面垫圈的适配结构，加工时预留了垫圈的安装沉孔，能抵消作业过程中动臂形变带来的径向载荷，避免油缸杆出现弯曲变形。所有外露的连接螺栓孔都做了沉头处理，避免矿岩飞溅磕碰螺栓头导致后期拆卸困难，覆盖件的连接采用快拆式的卡扣结构，日常检修时不用拆卸大量螺栓就能打开舱盖，适配井下设备快速维保的需求。整机的结构拆分完全匹配常规机械加工厂的加工能力，没有需要五轴联动才能加工的特殊曲面，大部分结构件采用焊接、铣削、镗削的常规工艺就能完成，加工公差的设置也贴合普通车间的加工精度范围，不会出现设计精度过高导致加工成本陡增的问题，每一处结构的取舍都平衡了强度、加工难度、维保便利性三者的关系，没有冗余的设计结构。
