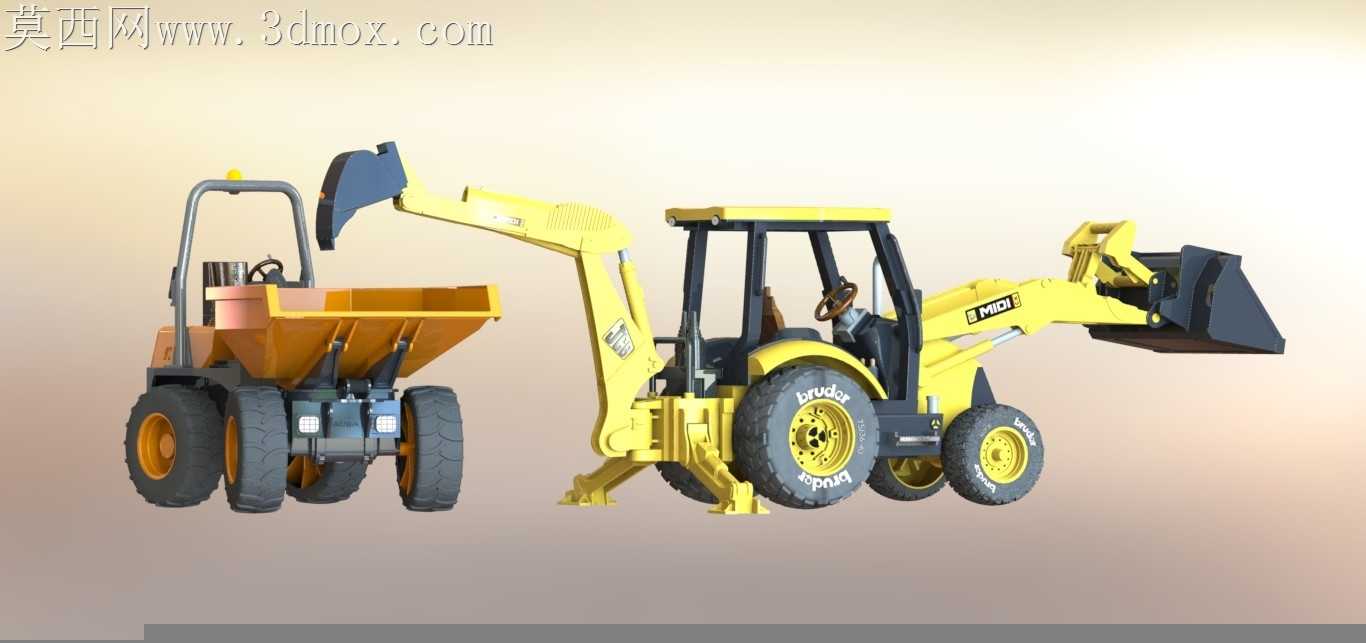

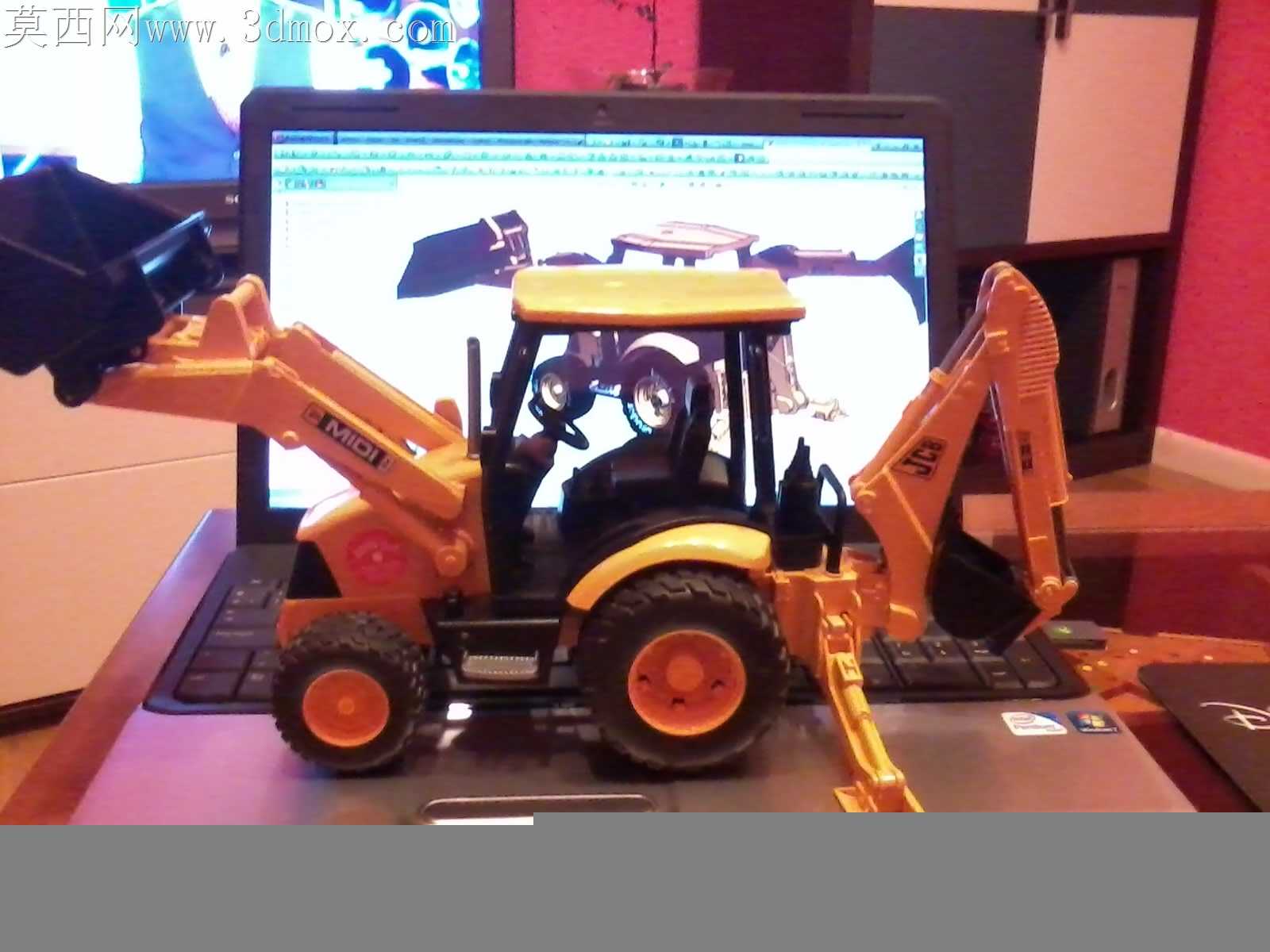

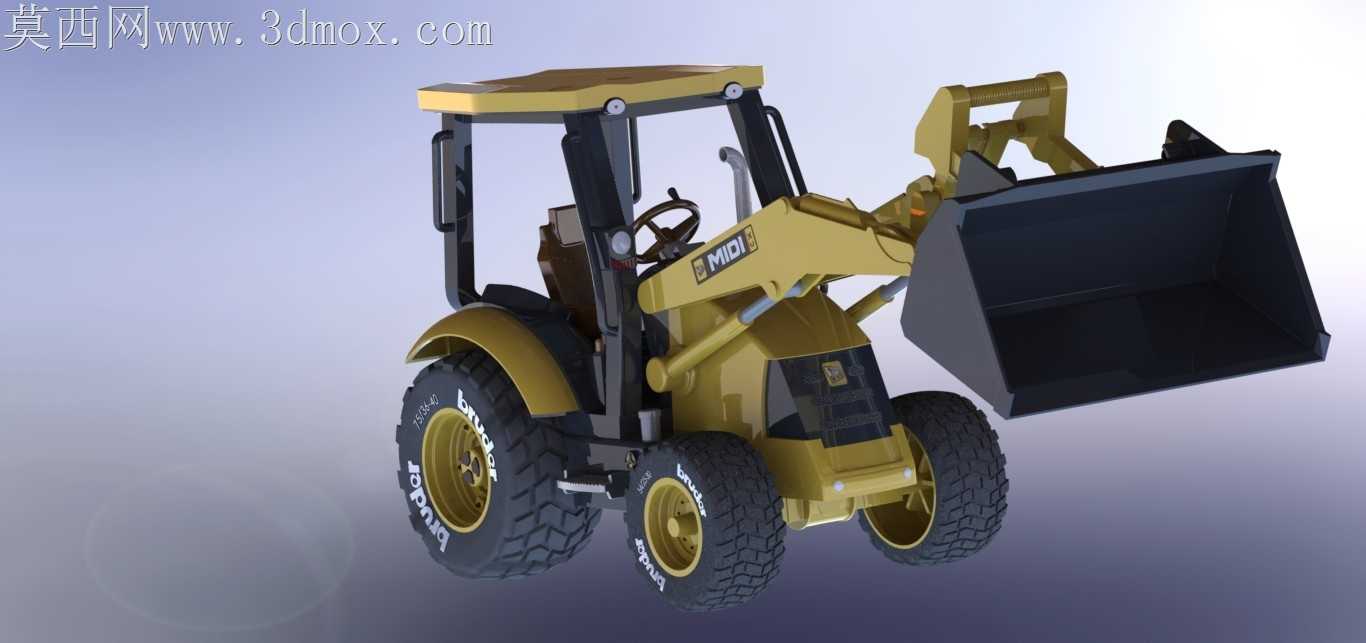

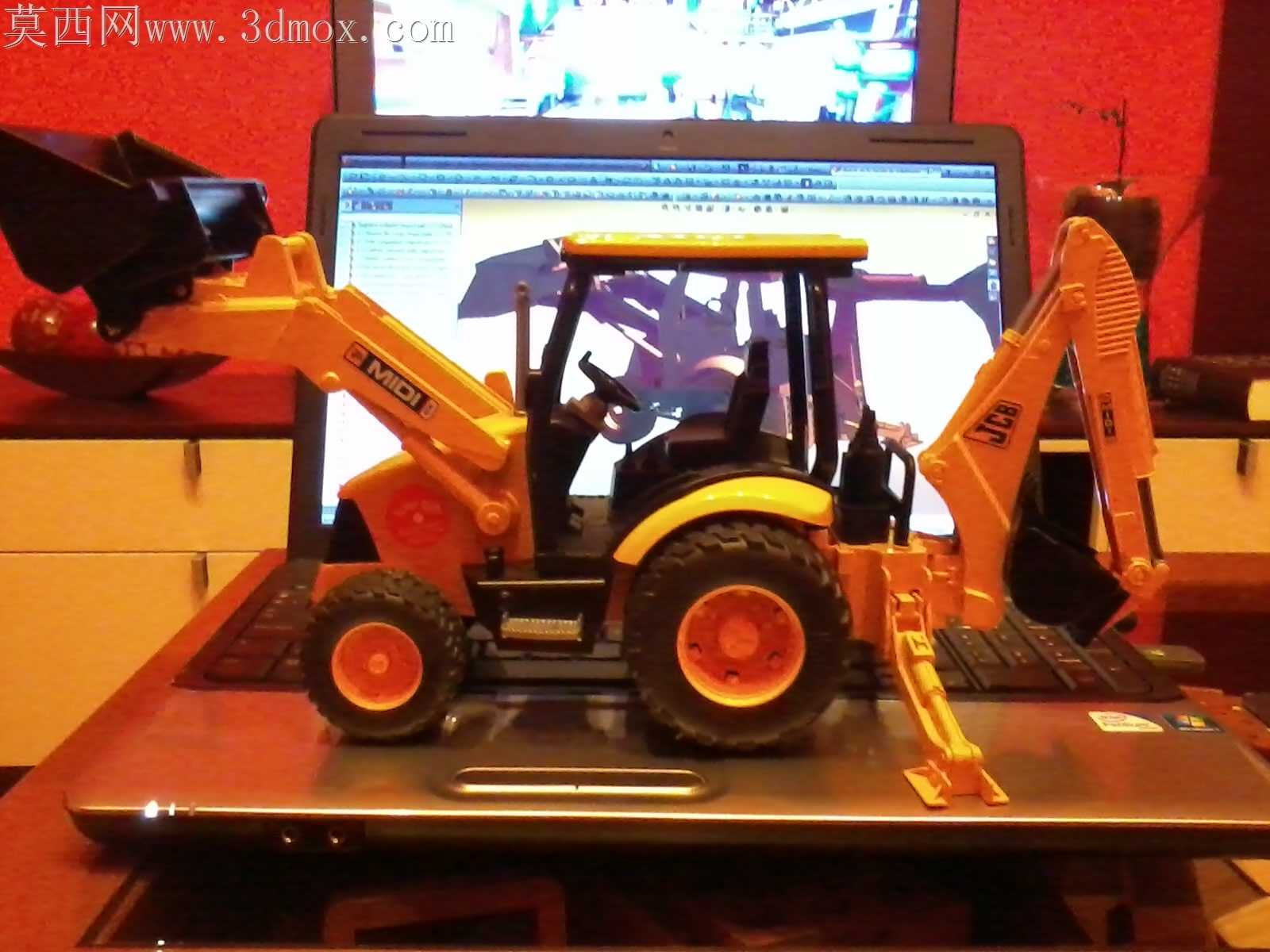

挖掘装载一体机后作业工作装置结构设计

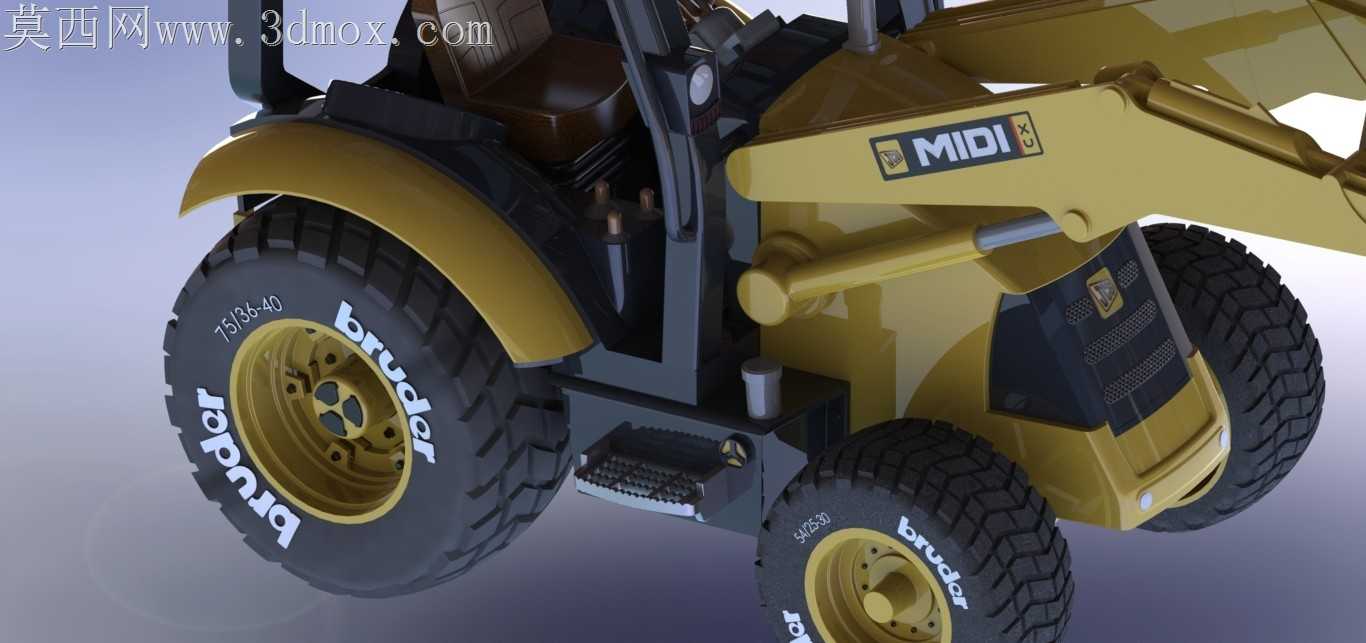

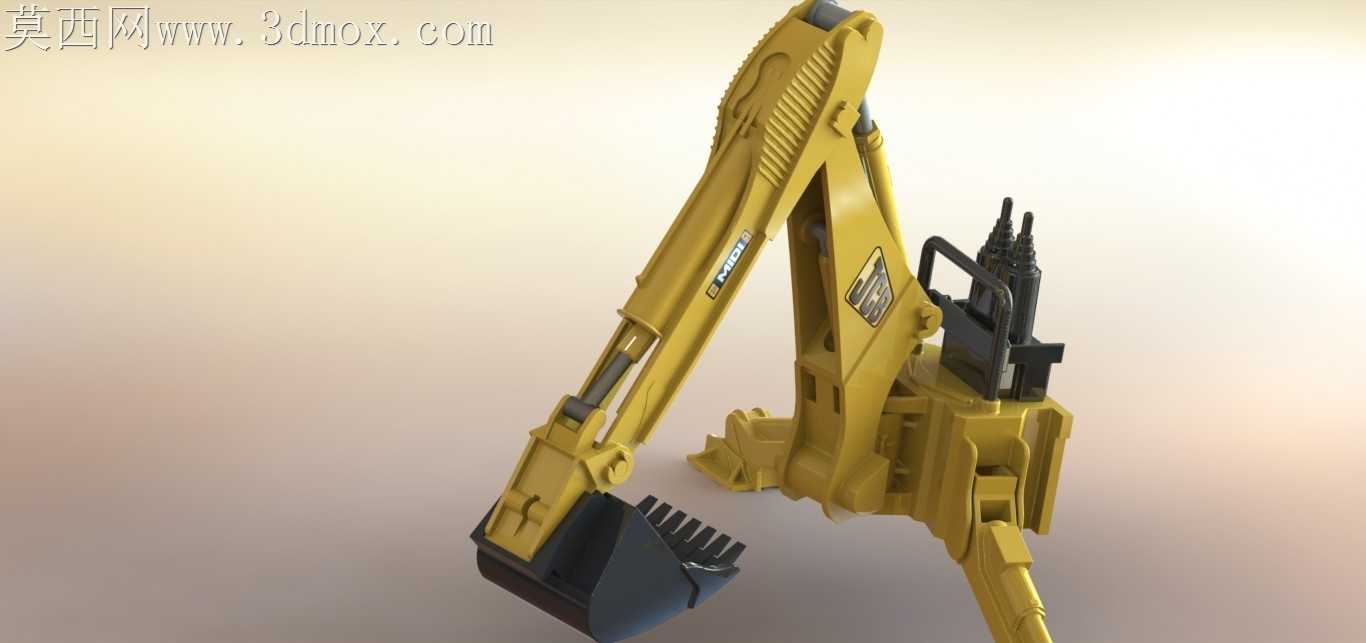

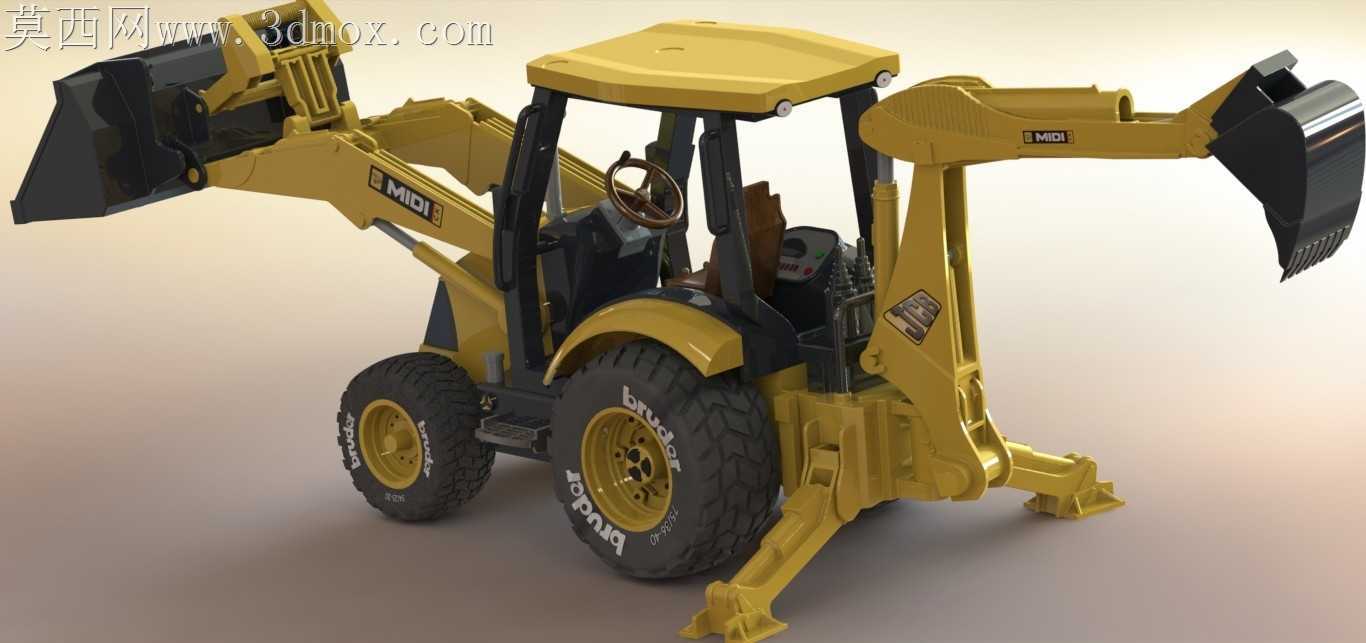

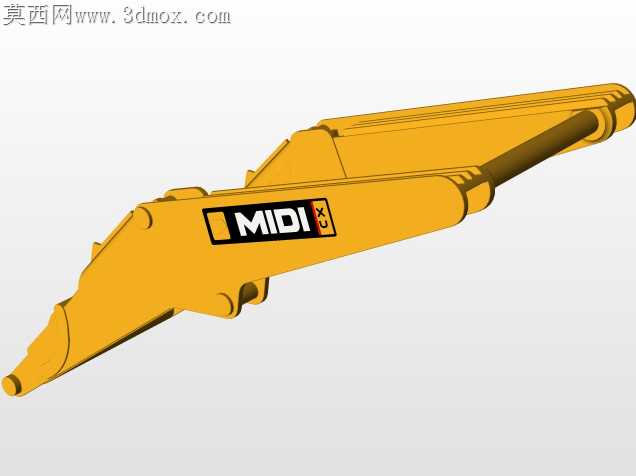

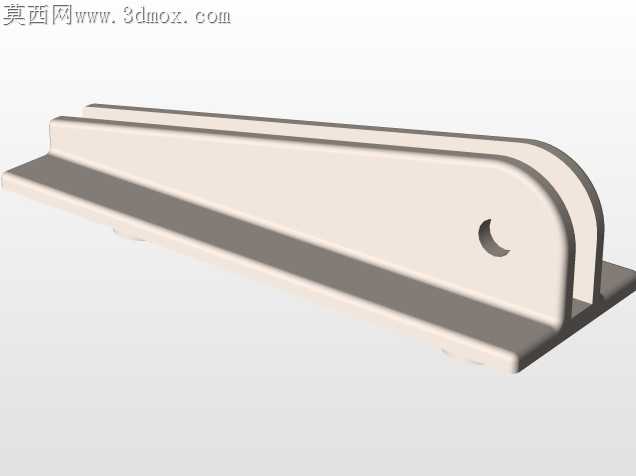

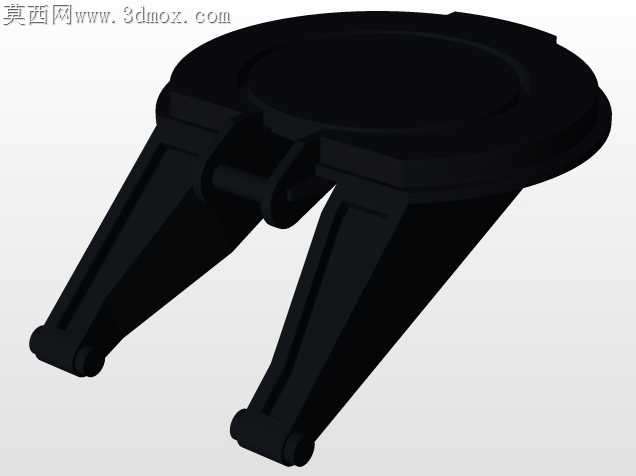

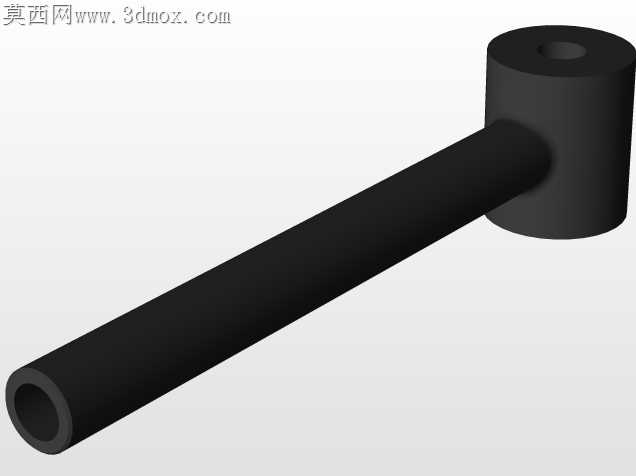

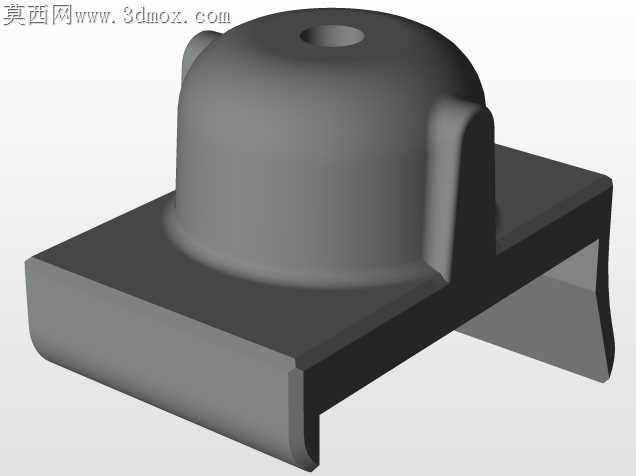

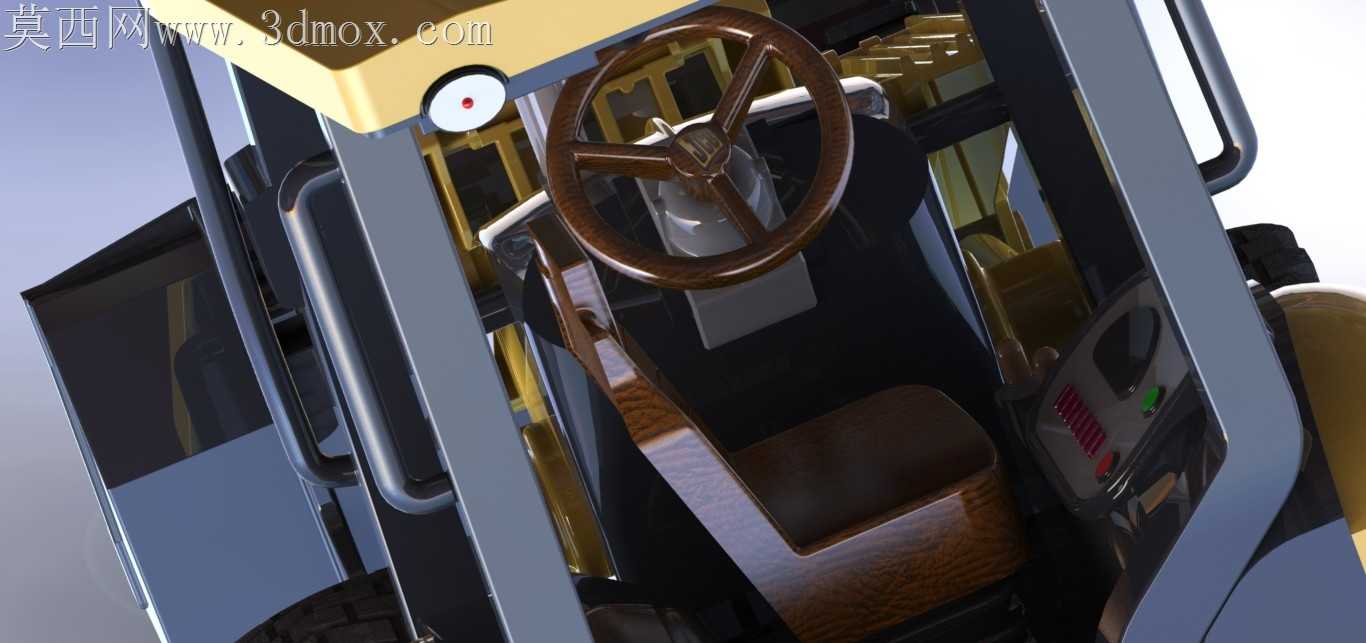

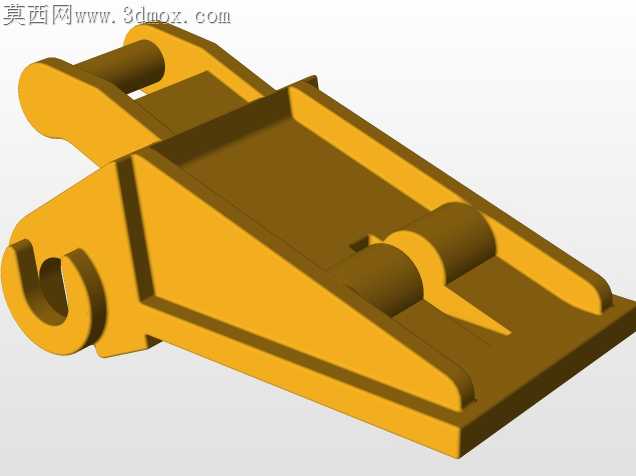

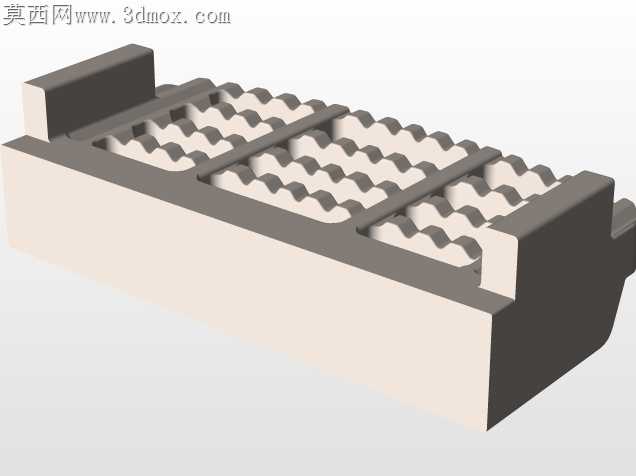

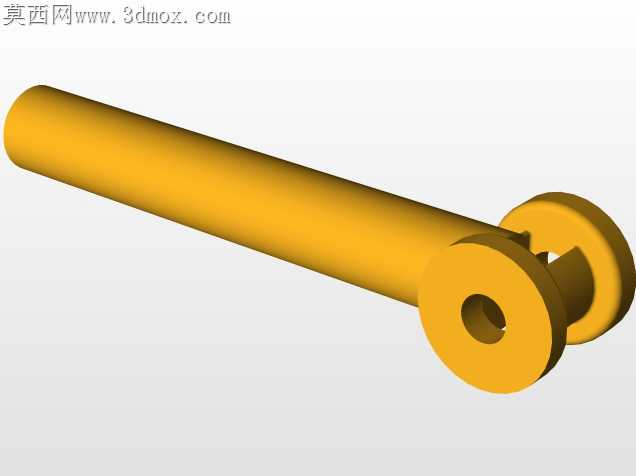

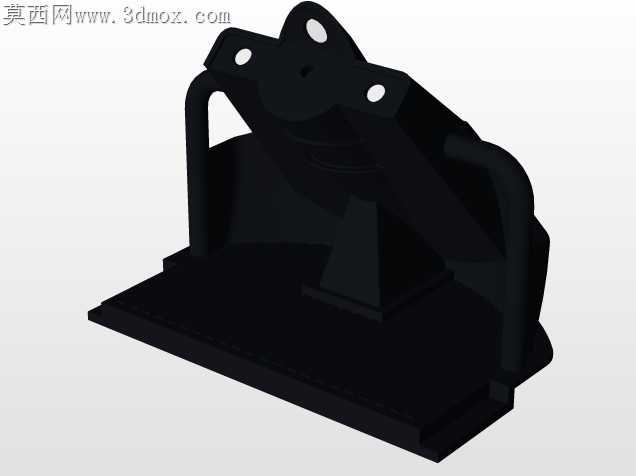

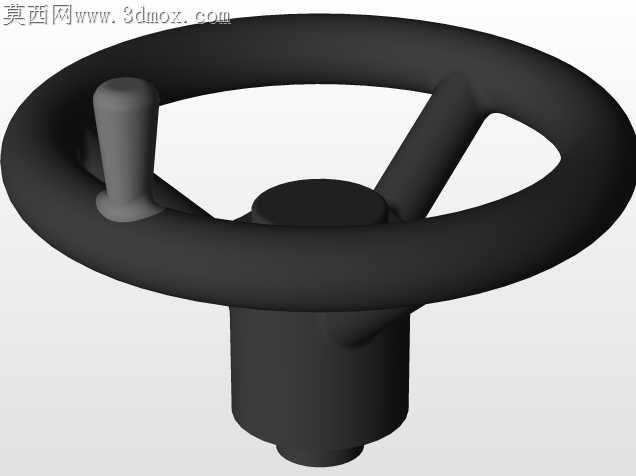

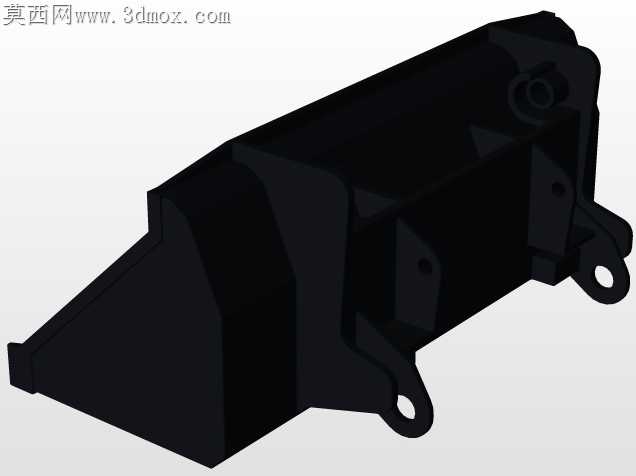

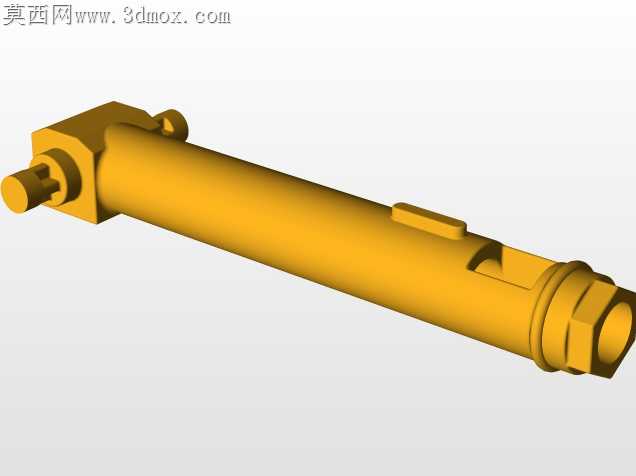

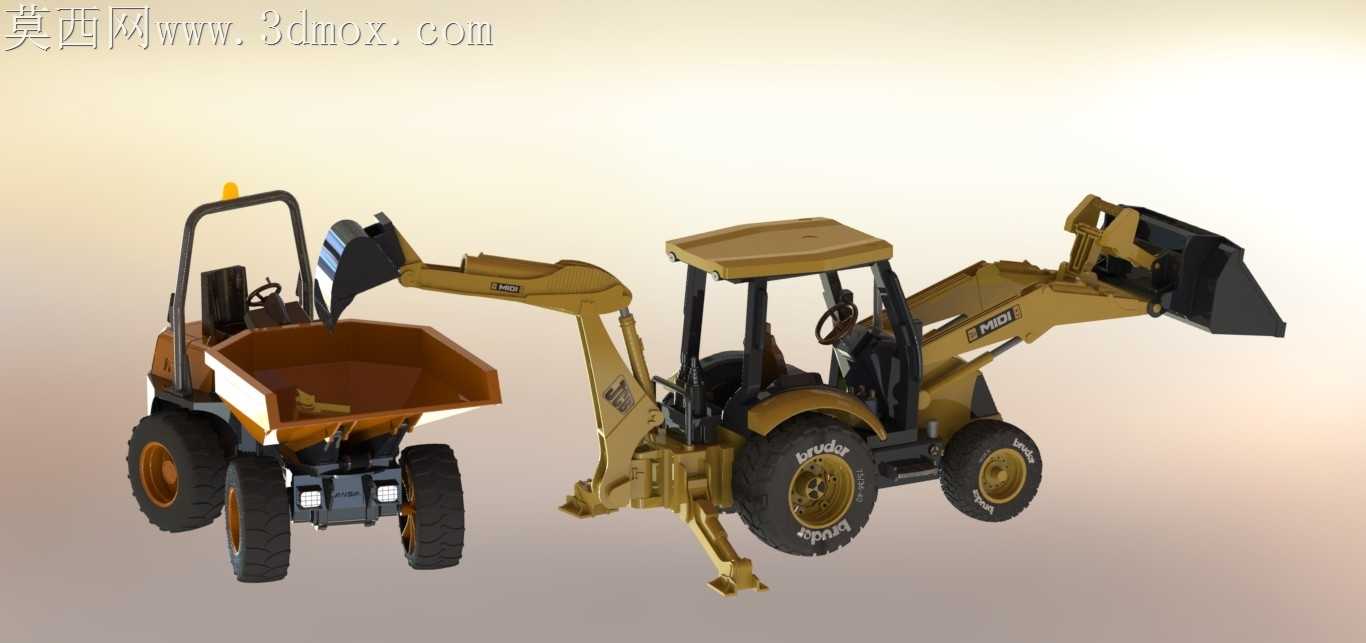

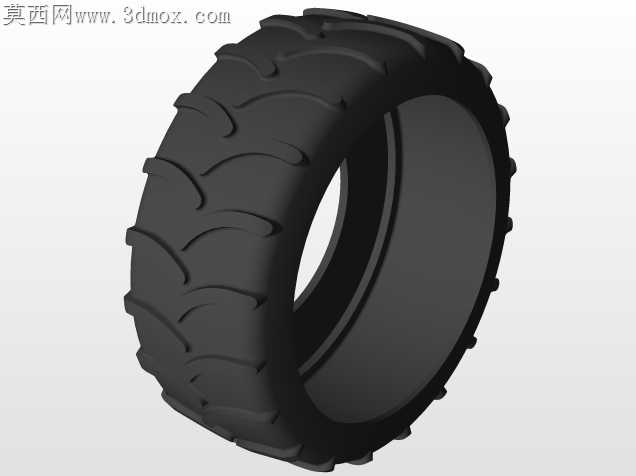

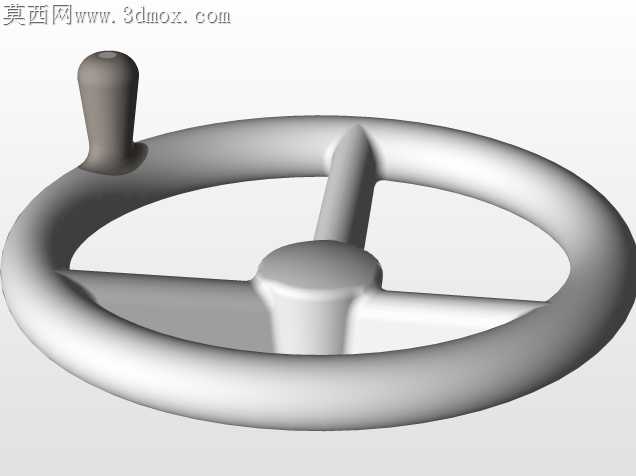

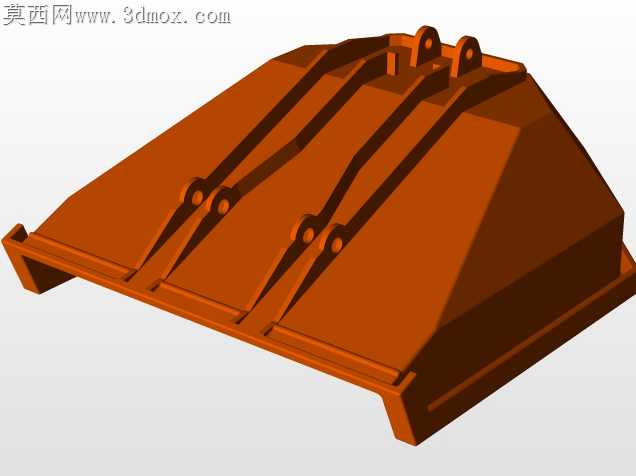

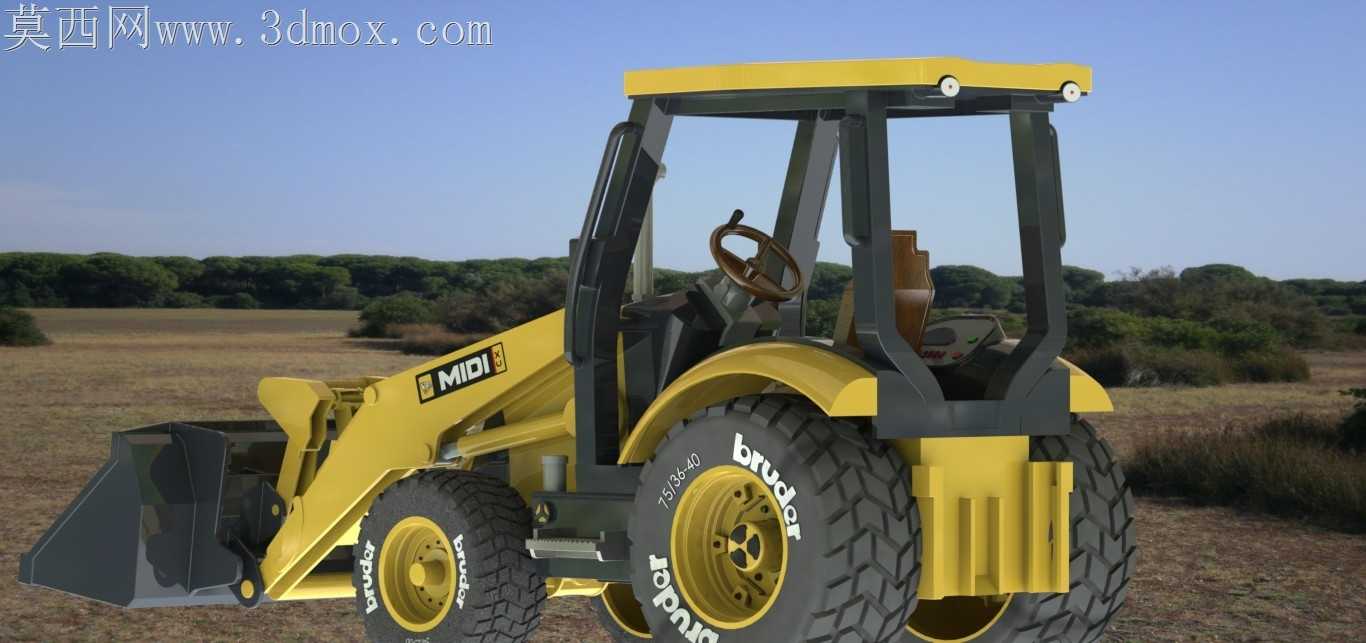

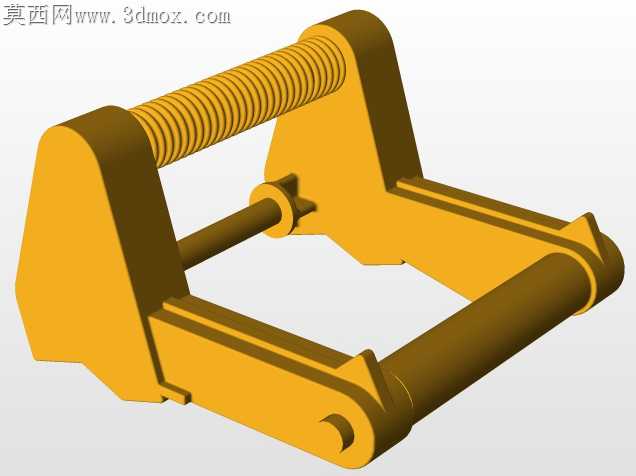

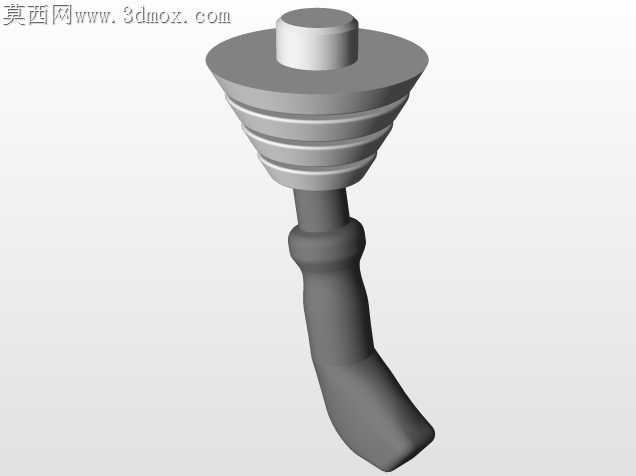

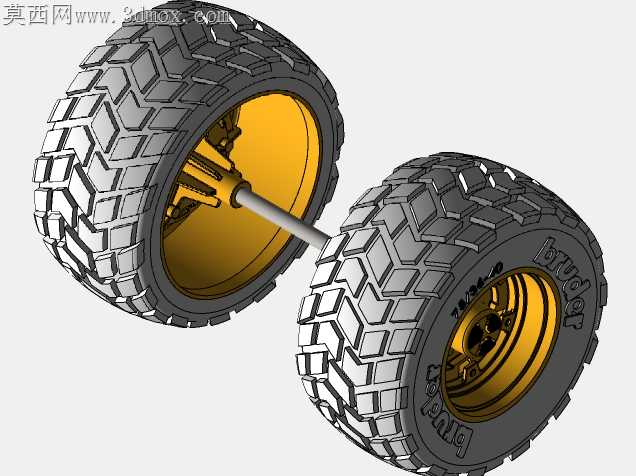

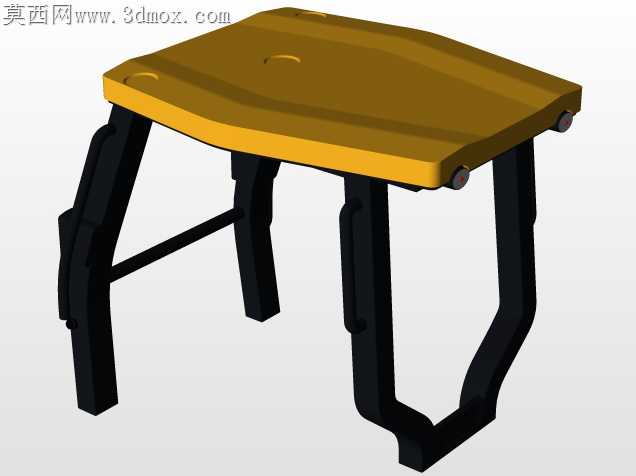

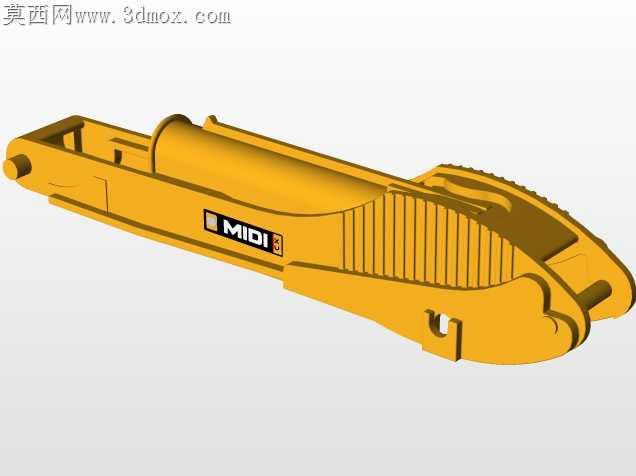

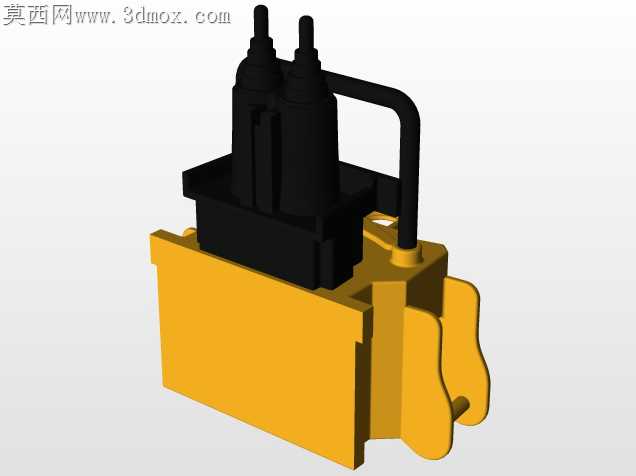

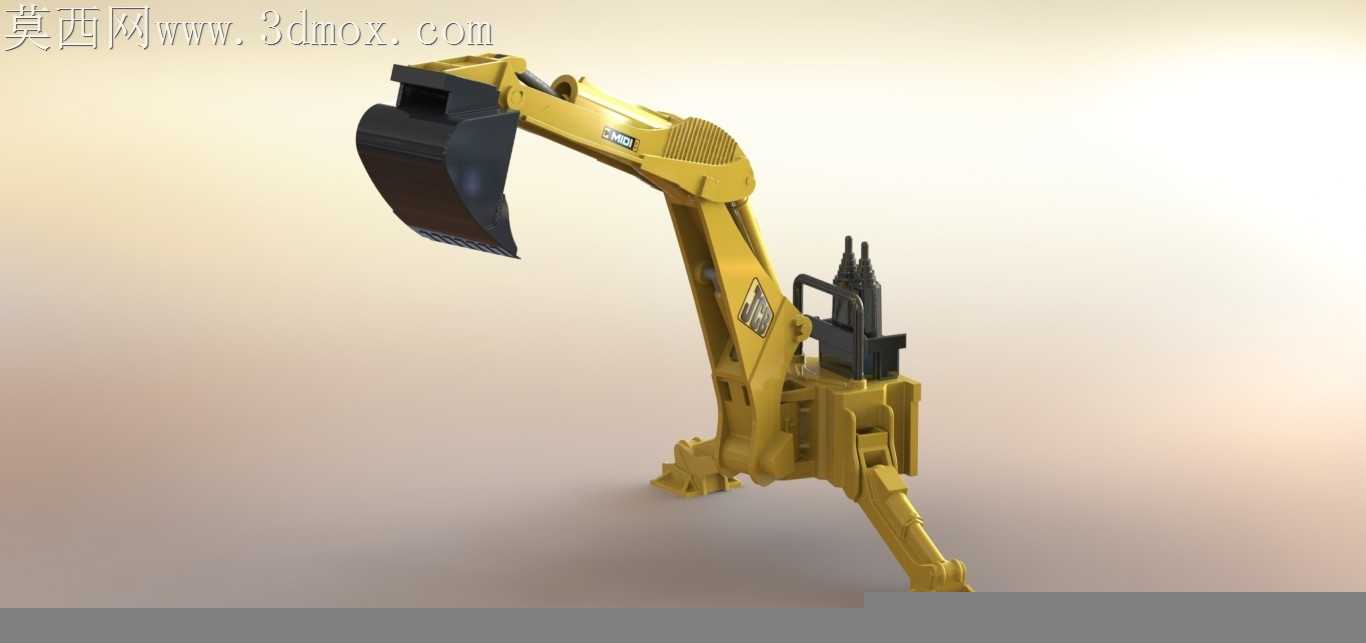

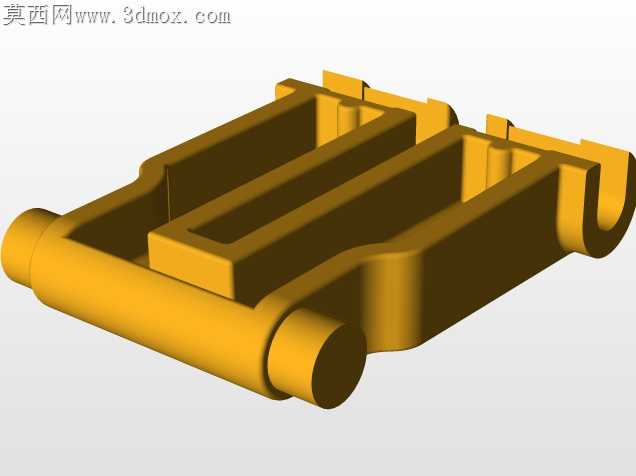

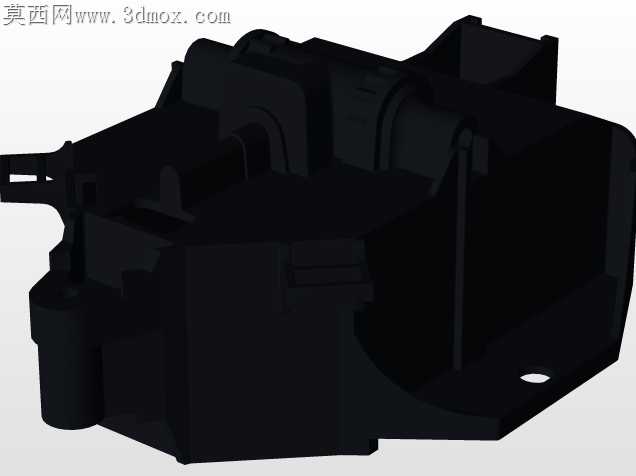

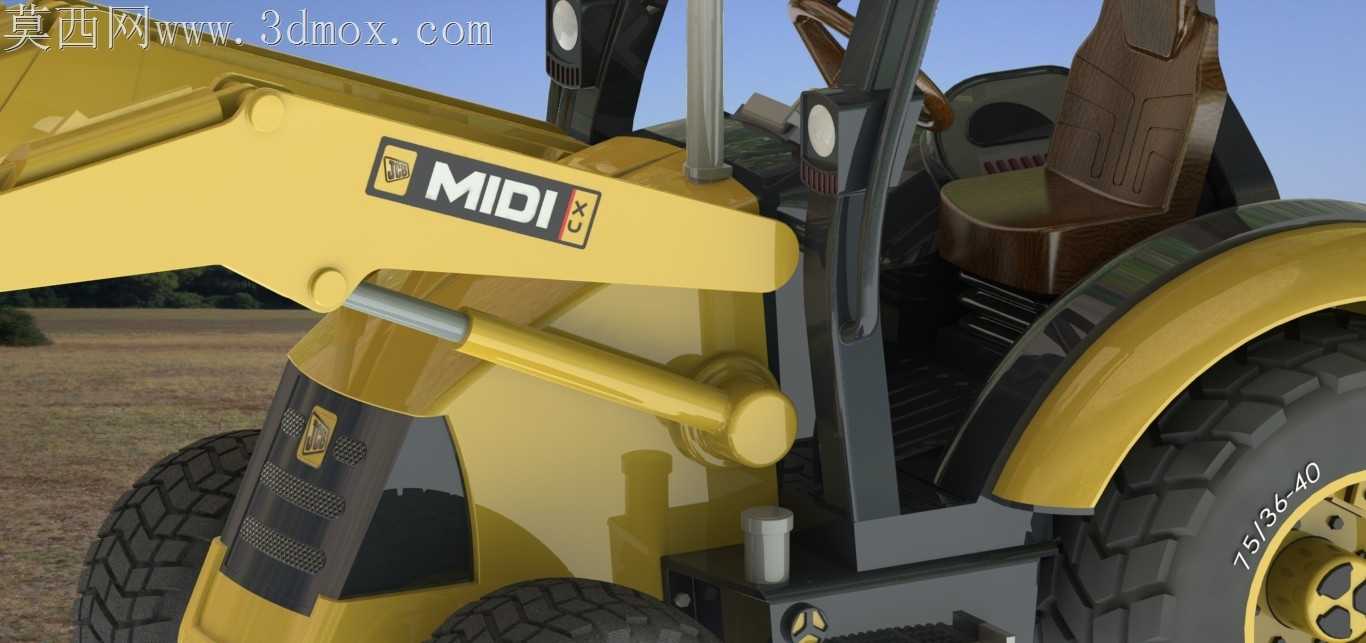

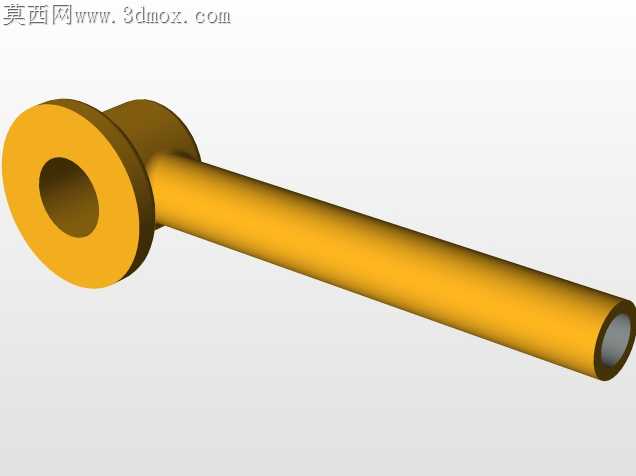

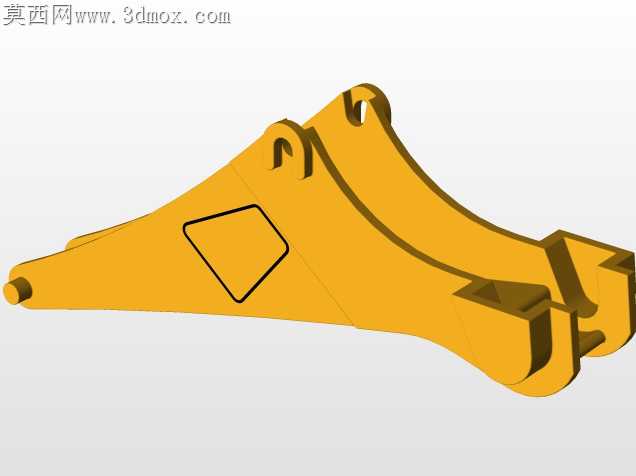

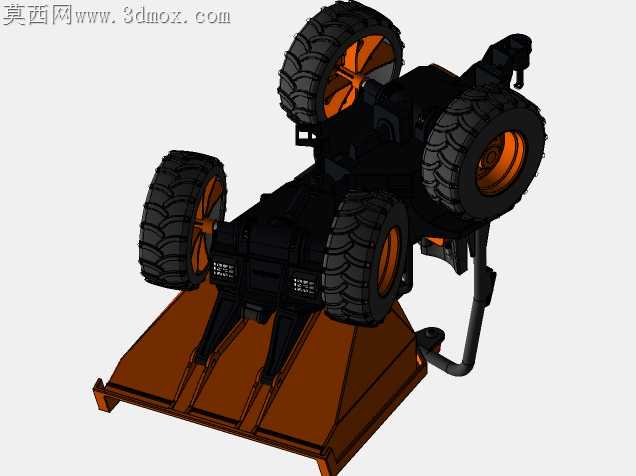

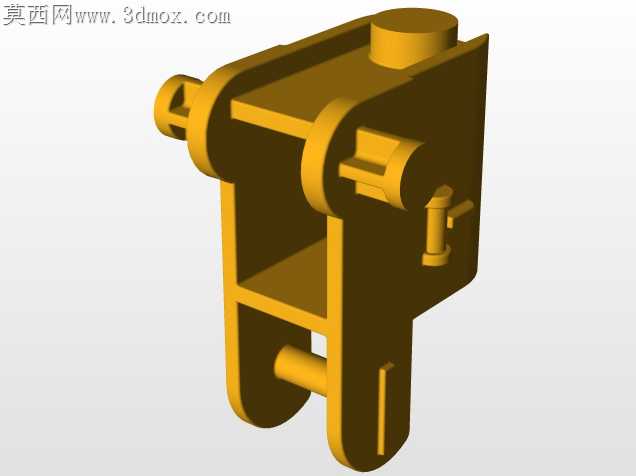

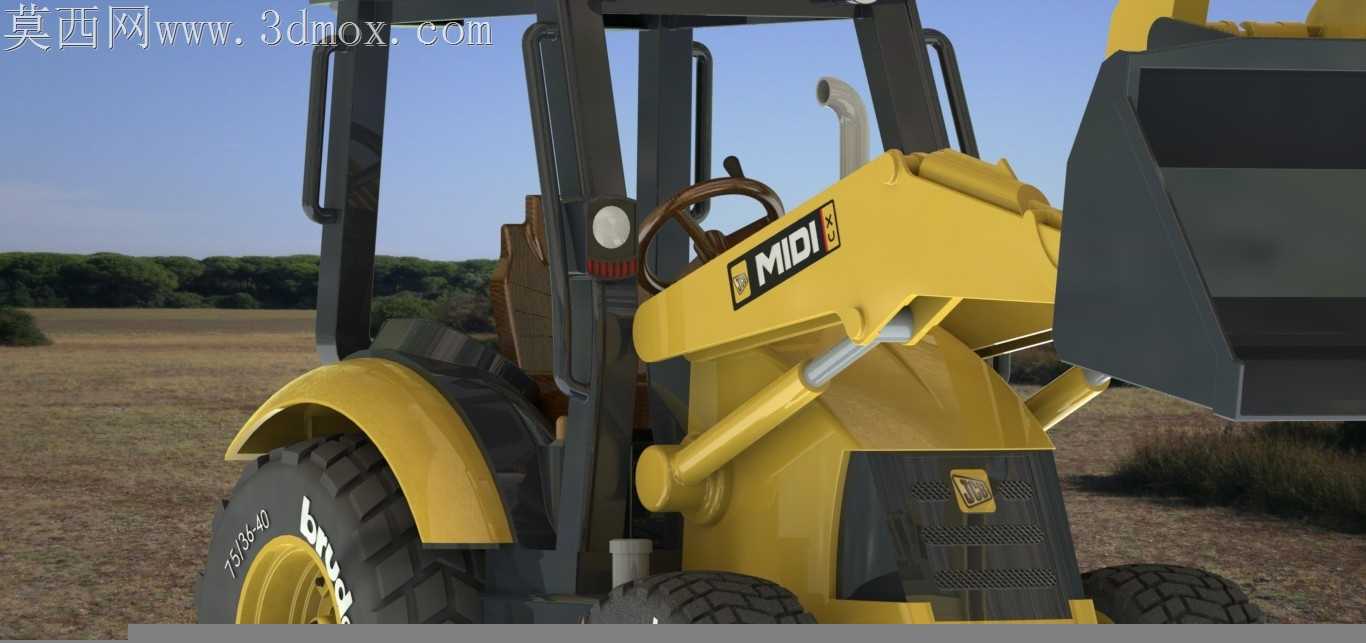

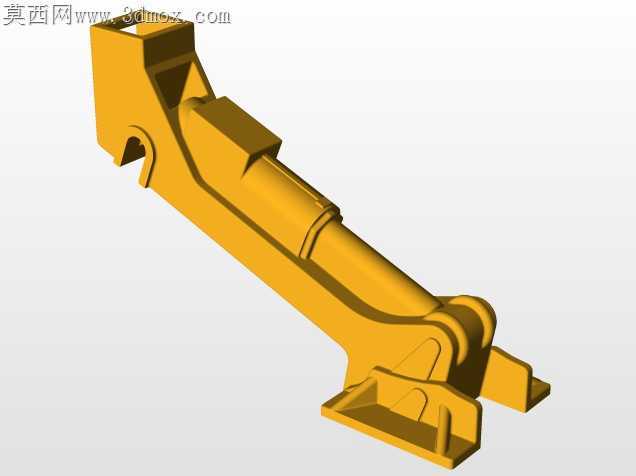

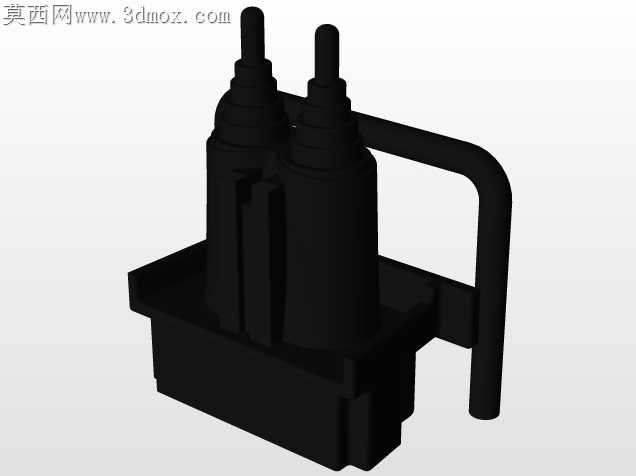

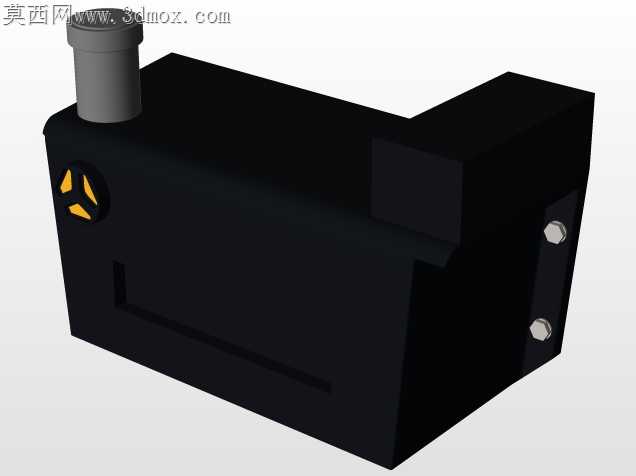

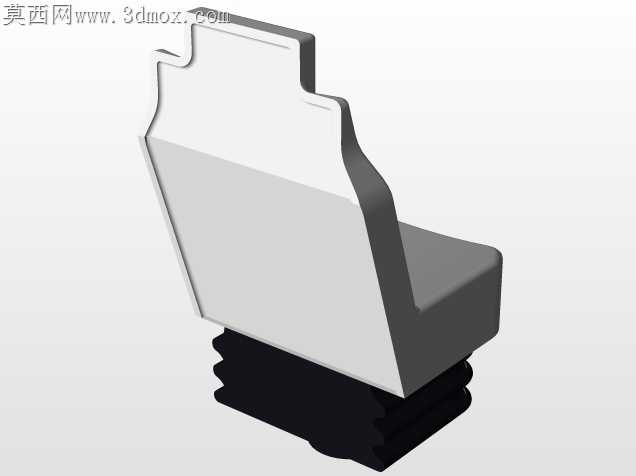

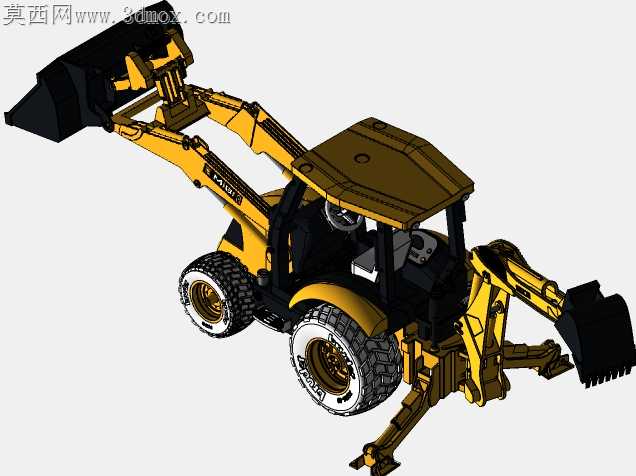

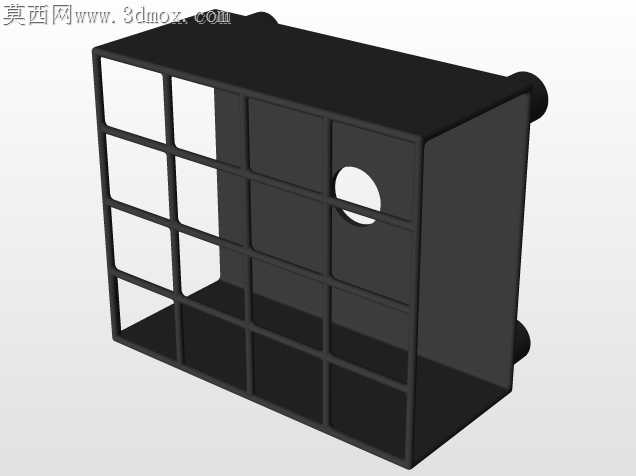

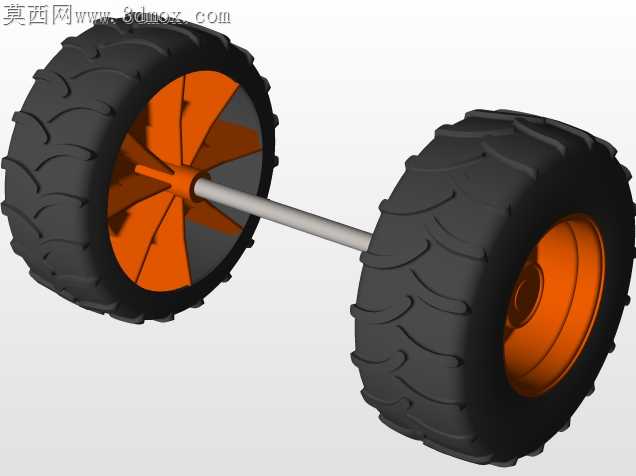

野外非硬化场地作业时，挖掘装载一体机后挖装置常因动臂根部应力集中出现焊缝开裂，侧偏挖掘时的偏载力矩还会拉扯驾驶室连接支架，长期使用易引发机架变形。这套后挖装置的结构设计，从受力传递路径上做了针对性调整，动臂与回转支座的连接铰点做了外移处理，把原本集中在单块耳板的载荷分散到双侧箱型支撑结构上，铰点衬套的安装座预留了0.2mm的过盈配合余量，压装后不会因高频冲击出现衬套窜动。斗杆与动臂连接的三角区域，没有采用常规的等厚钢板拼接，而是在弯折处做了变厚度过渡，靠近铰点的位置板厚增加6mm，向臂身延伸段逐步收薄，既保证了重载挖掘时的结构强度，也不会让臂身自重过大影响前端装载端的配重平衡。驾驶室的防护框架和后挖装置的安装机架做了分体式隔振设计，两者之间预留了15mm的间隙，填充耐油橡胶缓冲垫，挖掘作业时的高频振动不会直接传递到驾驶舱内，能降低长时间操作的疲劳感。铲斗的斗唇部分做了双曲面弧度处理，切入硬土层时的切削阻力比平直斗唇低17%左右，斗齿座的焊接位置避开了应力集中的棱边，每个斗齿座都单独做了坡口焊处理，焊后打磨余高避免应力残留。液压管路的排布沿着动臂内侧的走线槽固定，每间隔300mm设置一个带橡胶衬套的管夹，动臂举升回落时管路不会和臂身钢板发生摩擦，管路转弯处的弯曲半径统一设置为管径的6倍，避免液压油流动时产生过大的沿程阻力。后挖装置和主机底盘的连接法兰做了止口定位设计，安装时不需要反复调整同轴度，法兰连接螺栓采用对角预紧的工艺要求，预紧力误差控制在5%以内，长时间重载作业也不会出现连接螺栓松动的问题。铲斗连杆机构的铰点间隙控制在0.15mm以内，既保证转动灵活不会卡滞，也不会因间隙过大产生挖掘时的旷量，操作手感更精准。
