汽车冲压用吊耳式定位封盖结构设计

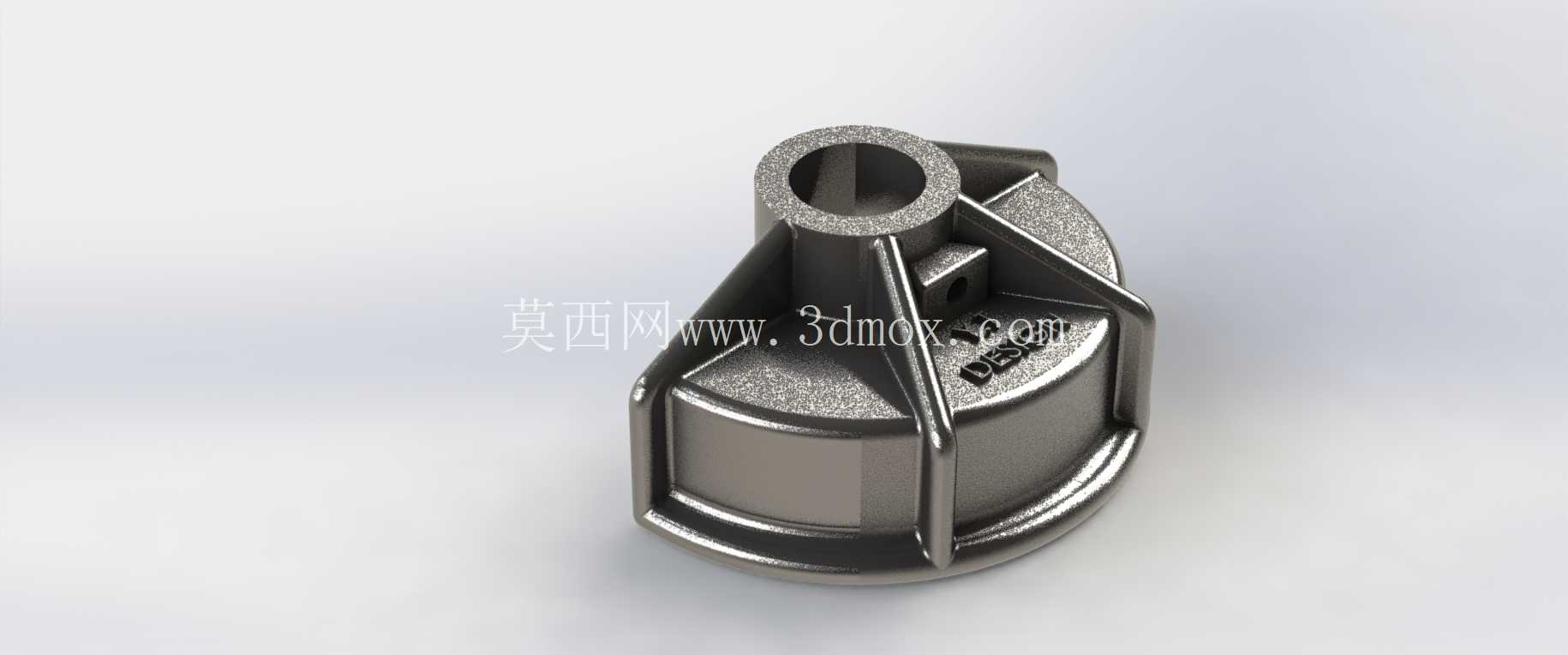

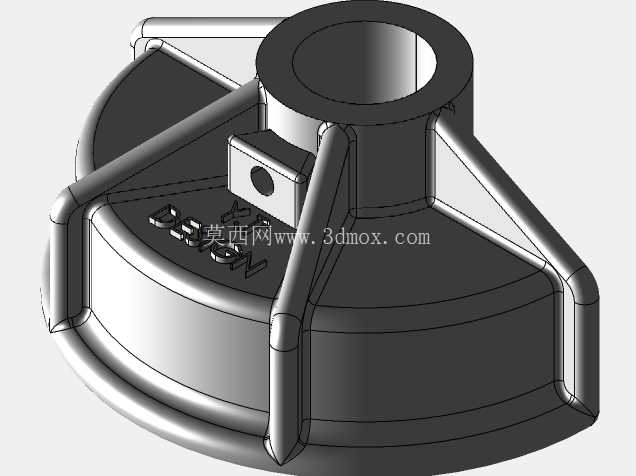

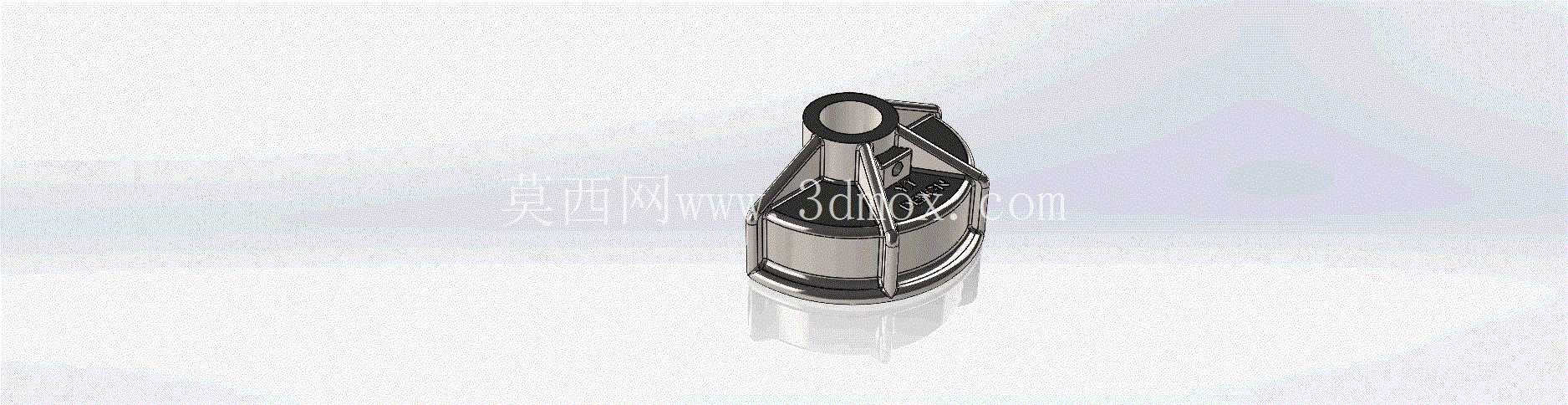

在汽车白车身冲压生产环节，这类带吊耳结构的封盖类零件，主要承担侧围外板、轮罩内板等大型覆盖件冲压工序中的坯料定位、工序件承托功能，区别于常规平板式定位块，该结构采用半封闭筒形主体搭配双侧对称吊耳的构型，能够在冲压上模下行过程中，通过筒身内壁的导向斜面先对偏移的坯料边缘进行导正，待坯料完全就位后，吊耳上的平面承压面再与模具压料芯上的对应安装位贴合，避免冲压过程中定位件受侧向力偏移。从结构设计逻辑来看，主体筒身采用1.5mm等壁厚设计，上端面设置的环形凸台是为了匹配压料芯上的沉槽安装位，安装时无需额外打定位销，仅通过凸台与沉槽的小间隙配合即可实现快速换装，日常换模时能减少至少三分之一的定位件调试时间。双侧吊耳的开孔位置做了局部加厚处理，加厚区域延伸至筒身外壁12mm处，能够分散吊装及冲压受力时的应力集中，避免长期受交变载荷出现吊耳根部断裂的问题。筒身底部做了15度的内倒角，一方面是为了在导正坯料时减少与板料边缘的硬接触划伤，另一方面也能避免冲压过程中金属碎屑卡在定位件与板料之间，造成零件表面压痕缺陷。从安装边界来看，该结构整体高度控制在120mm以内，最大外径为85mm，双侧吊耳的安装孔中心距为100mm，适配目前主流的800吨-1200吨闭式四点压力机的模具安装空间，安装时吊耳下方预留5mm的调整垫片空间，可根据不同批次板料的厚度公差调整定位件的伸出高度，适配0.7mm-1.2mm厚度的汽车冷轧钢板冲压需求。不同于常规固定式定位件，该结构的筒身内部预留了压缩弹簧安装腔，当压料芯完全压紧坯料时，定位件可随弹簧压缩下行2mm，避免上模与定位件发生硬碰撞，减少模具刃口的非正常磨损。在实际生产场景中，这类定位封盖通常成组安装在模具的进料侧及左右定位侧，单套模具配置4-6件即可满足全尺寸坯料的定位需求，相比传统的固定定位块，该结构的导正行程更长，对于机械手送料时的位置偏差容忍度更高，能够适配自动化冲压线±5mm的送料误差，减少因送料位置偏差导致的零件报废率。设计过程中针对吊耳与筒身的连接位置做了圆弧过渡处理，过渡半径为R8，避免应力集中导致的结构失效，同时筒身外壁做了抛光处理，表面粗糙度控制在Ra1.6以内，减少板料与定位件接触时的滑动阻力，避免板料表面出现拉丝缺陷。上端环形凸台的尺寸公差控制在H7级，与模具沉槽的配合间隙控制在0.02mm-0.05mm之间，既保证安装时的定位精度，又避免长期使用后凸台磨损出现定位件晃动的问题。吊耳上的安装孔采用长圆孔设计，孔长方向沿送料方向布置，调整量为±3mm，能够适配不同车型同平台零件的定位需求，减少模具改造时的零件更换成本。在冲压工序的实际应用中，该结构除了承担坯料定位功能外，还可作为工序件转序时的吊装受力点，筒身内部的空腔可适配标准的快速吊具插头，无需额外焊接吊装螺母，转序吊装时直接将吊具插入筒身内腔即可完成起吊，减少工序件转运过程中的辅助工装配置。针对冲压生产中常见的润滑液残留问题，筒身底部设计了两个直径3mm的排液孔，能够将进入筒身内部的润滑液及时排出，避免长期积留导致弹簧锈蚀失效，延长结构的维护周期。从受力角度分析，该结构在冲压过程中承受的最大侧向力约为1200N，吊耳位置的最大拉应力约为180MPa，远低于常用45号钢调质处理后的屈服强度，安全系数达到2.3以上，能够满足百万次冲压行程的使用寿命要求。
