钢铁生产全流程厂区工艺布局三维设计

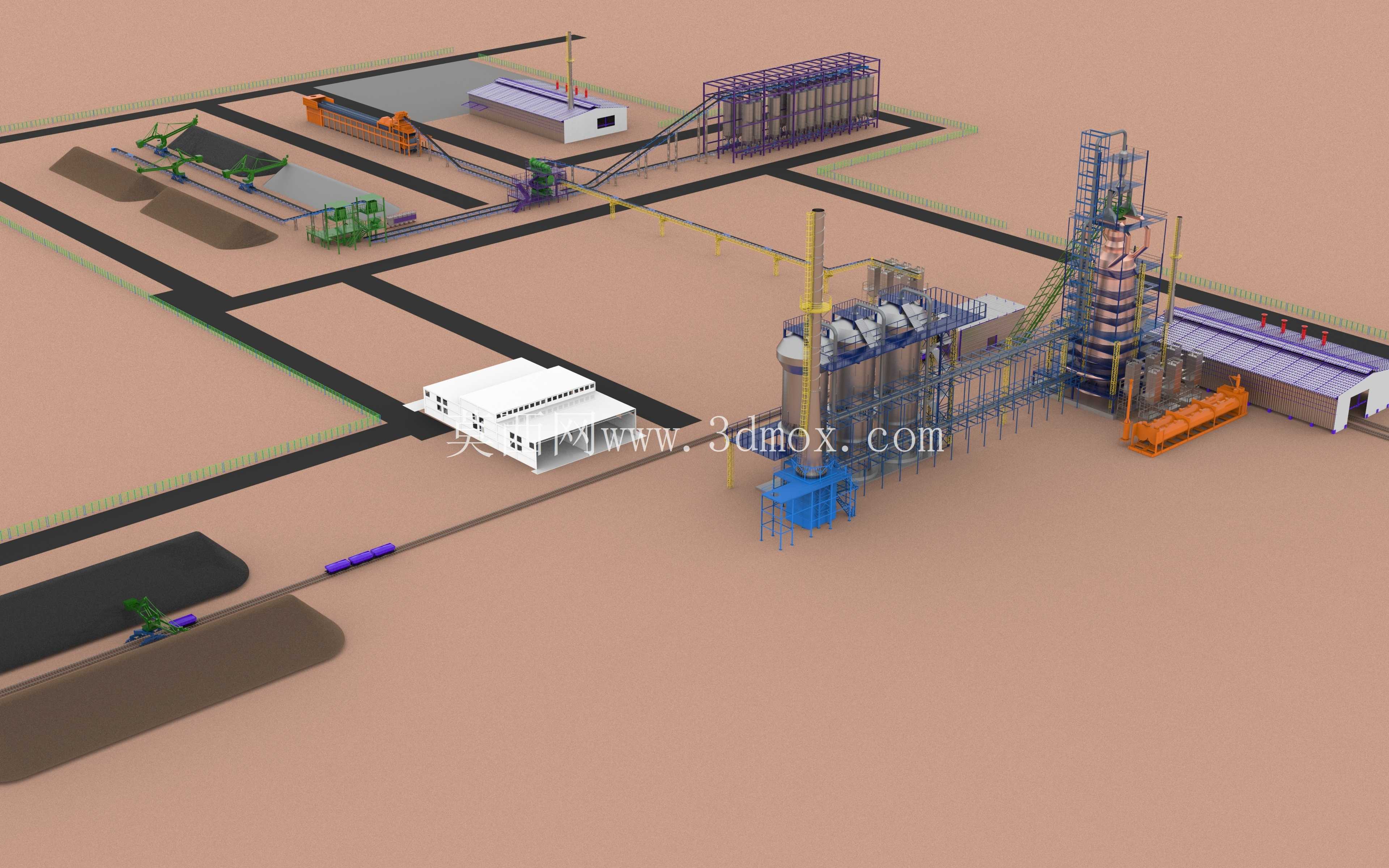

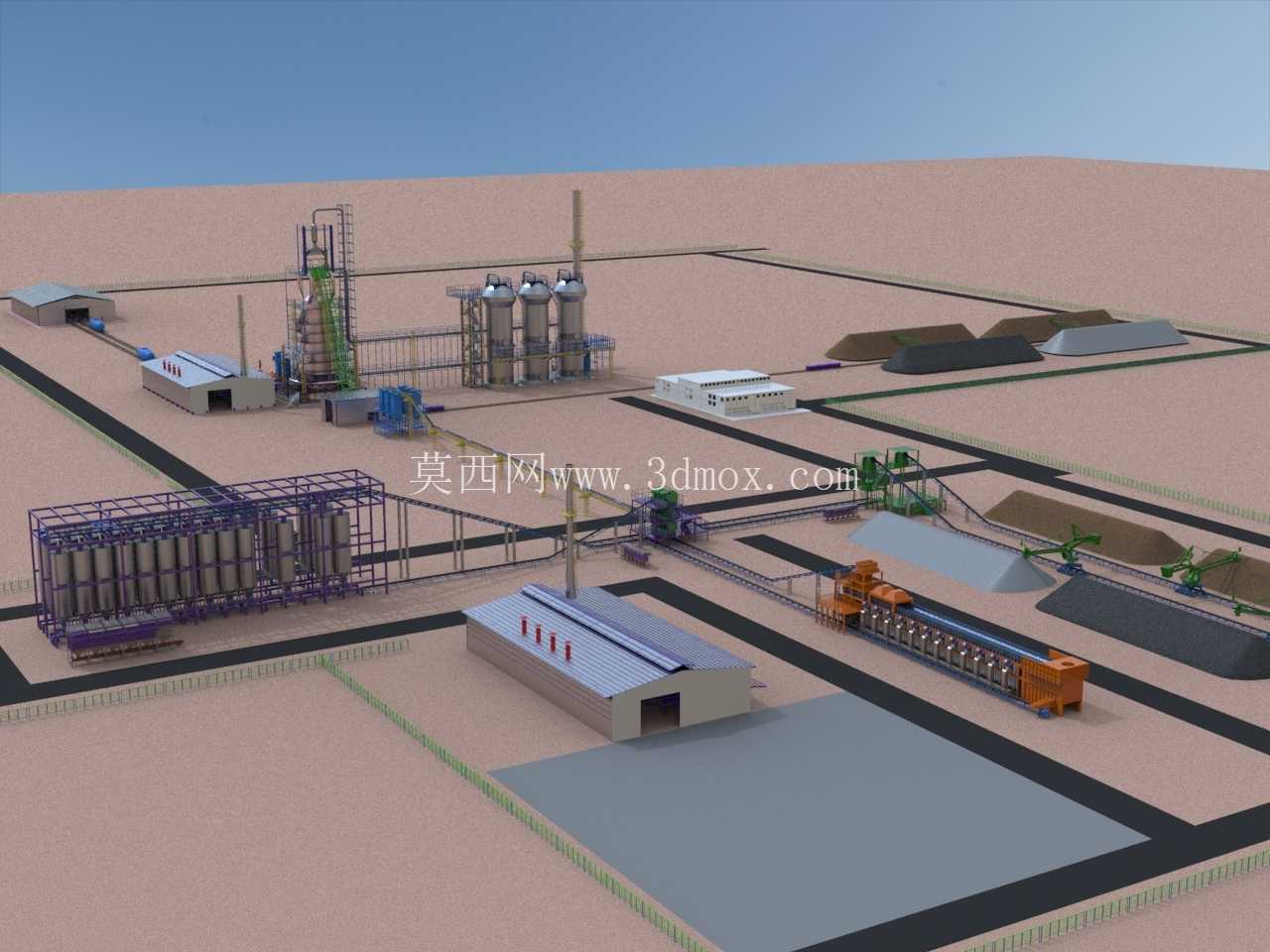

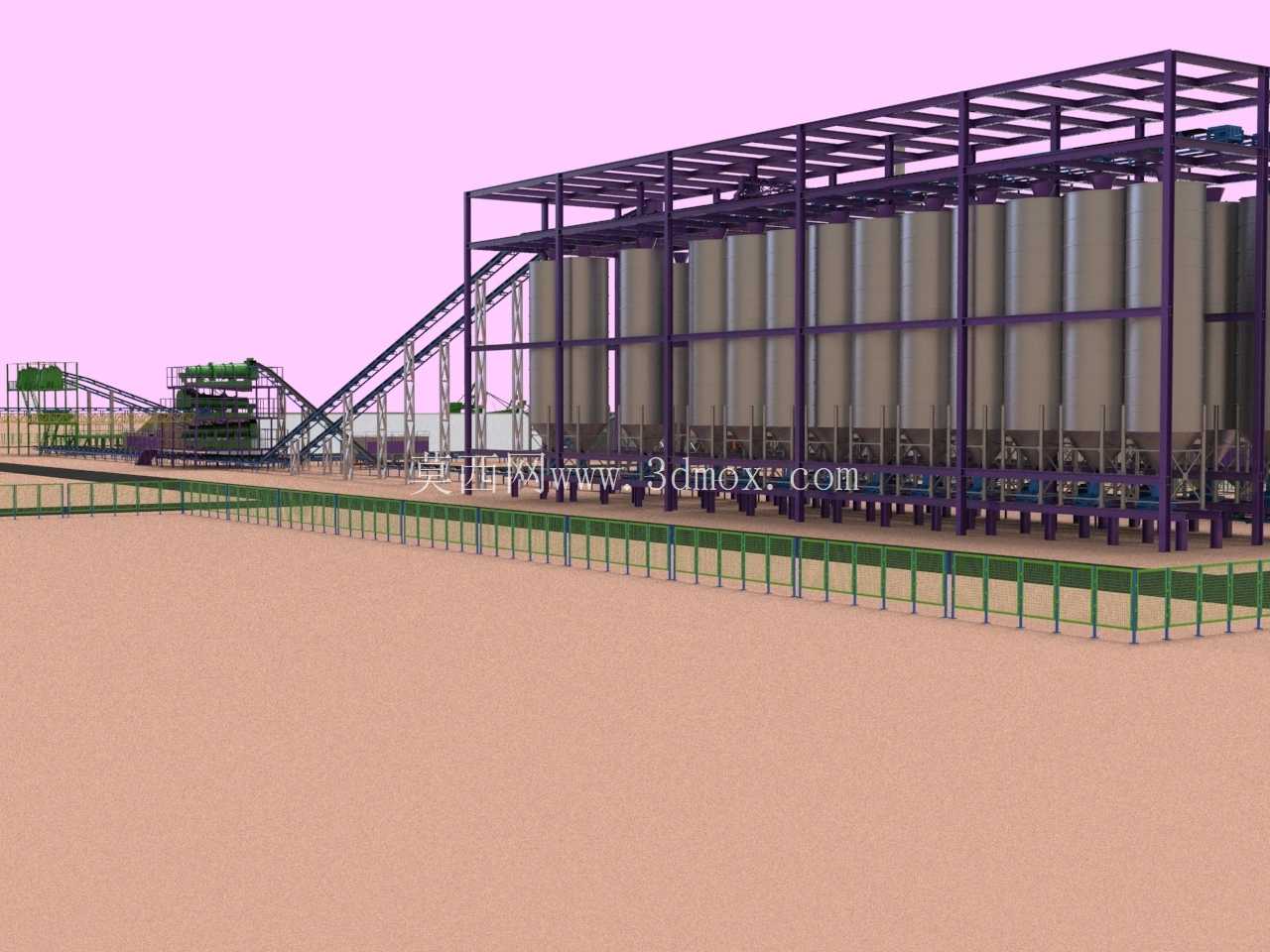

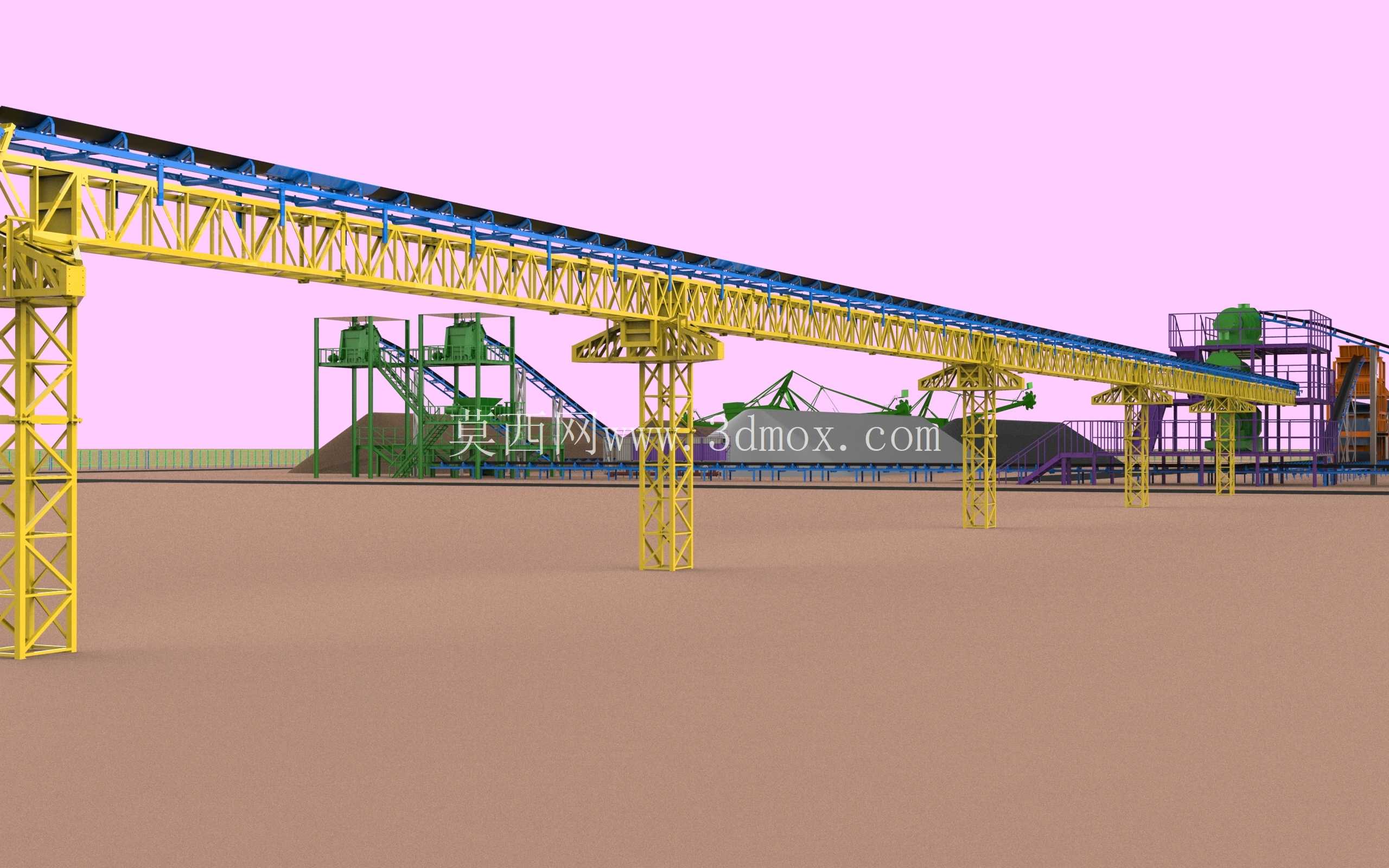

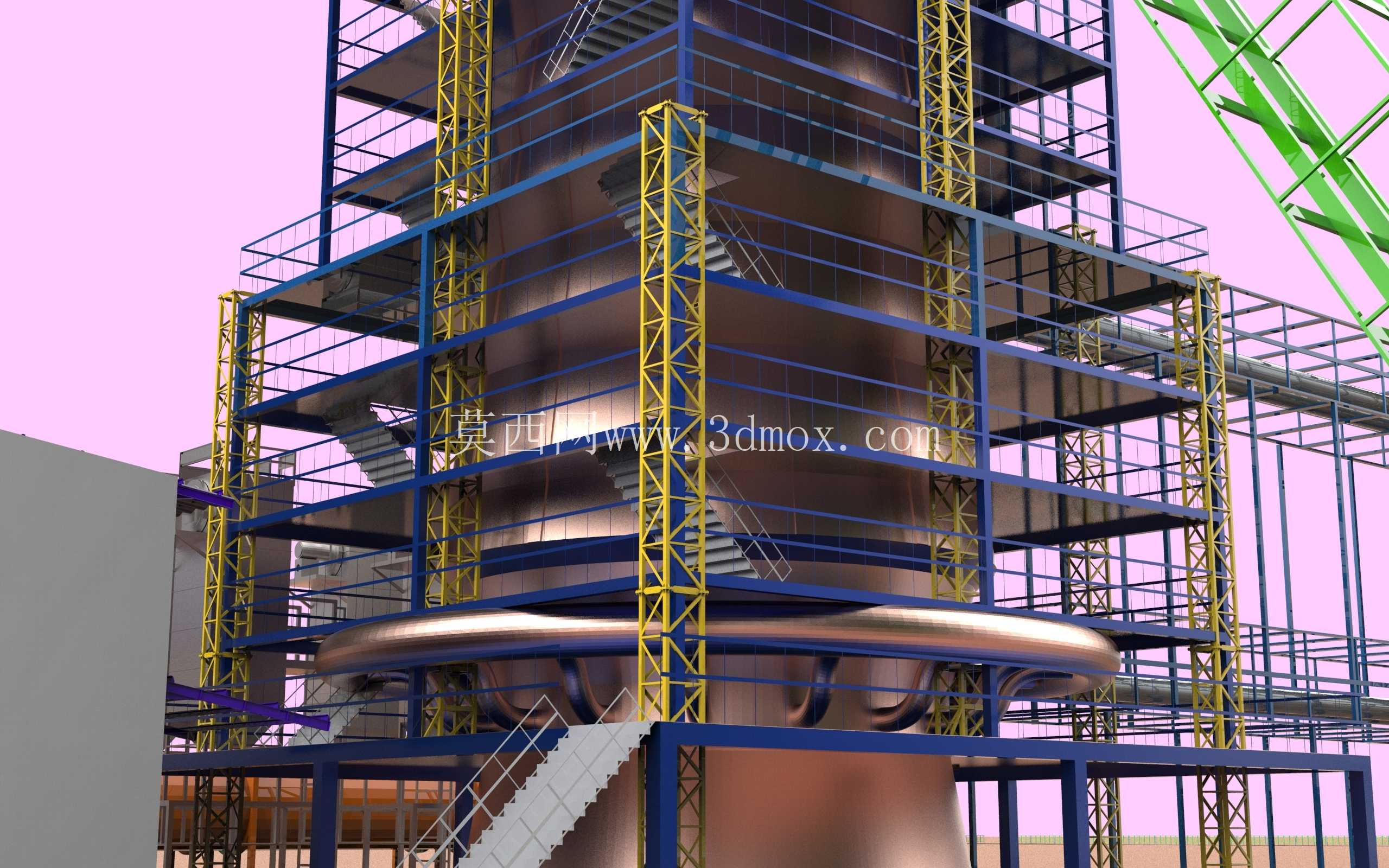

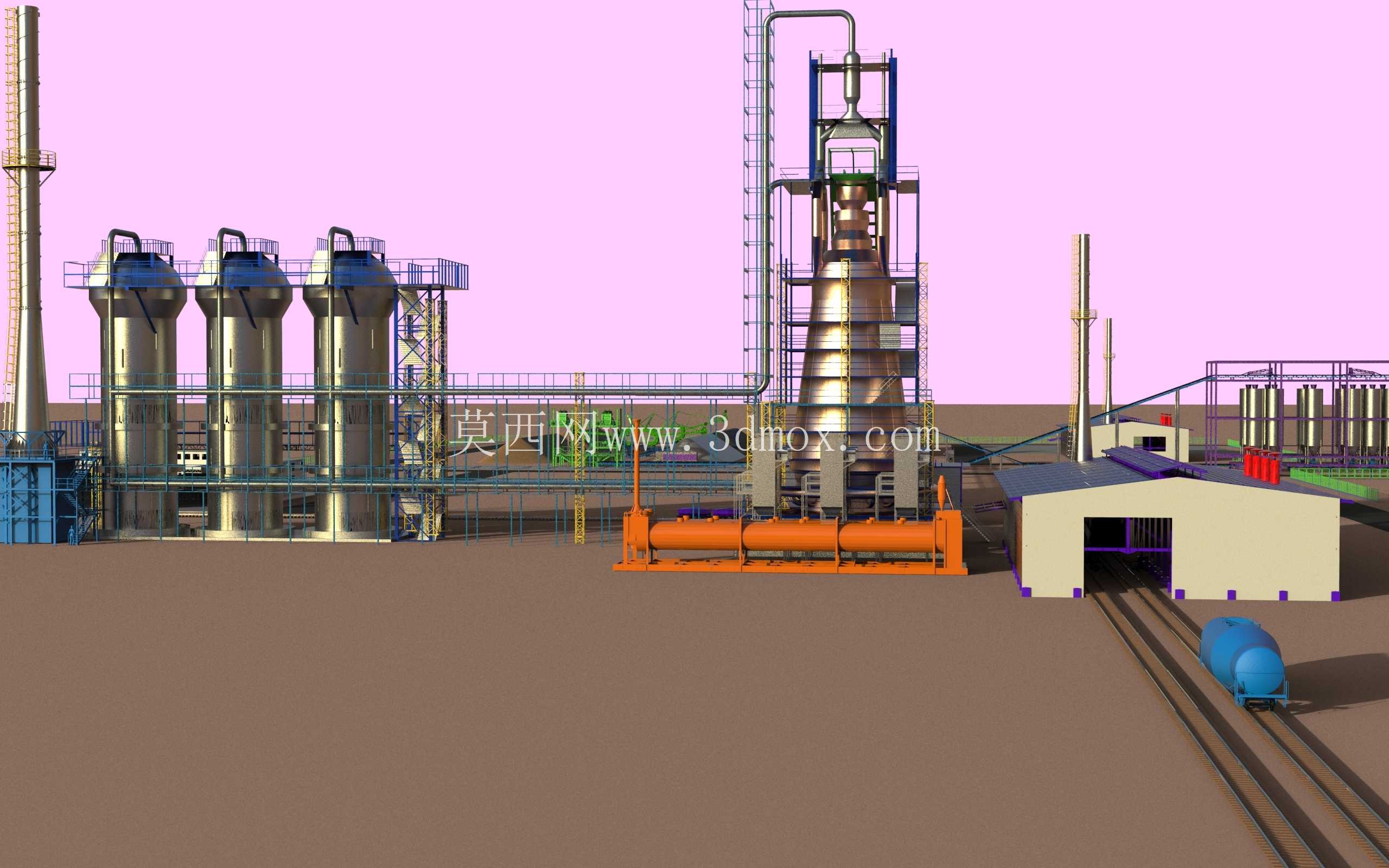

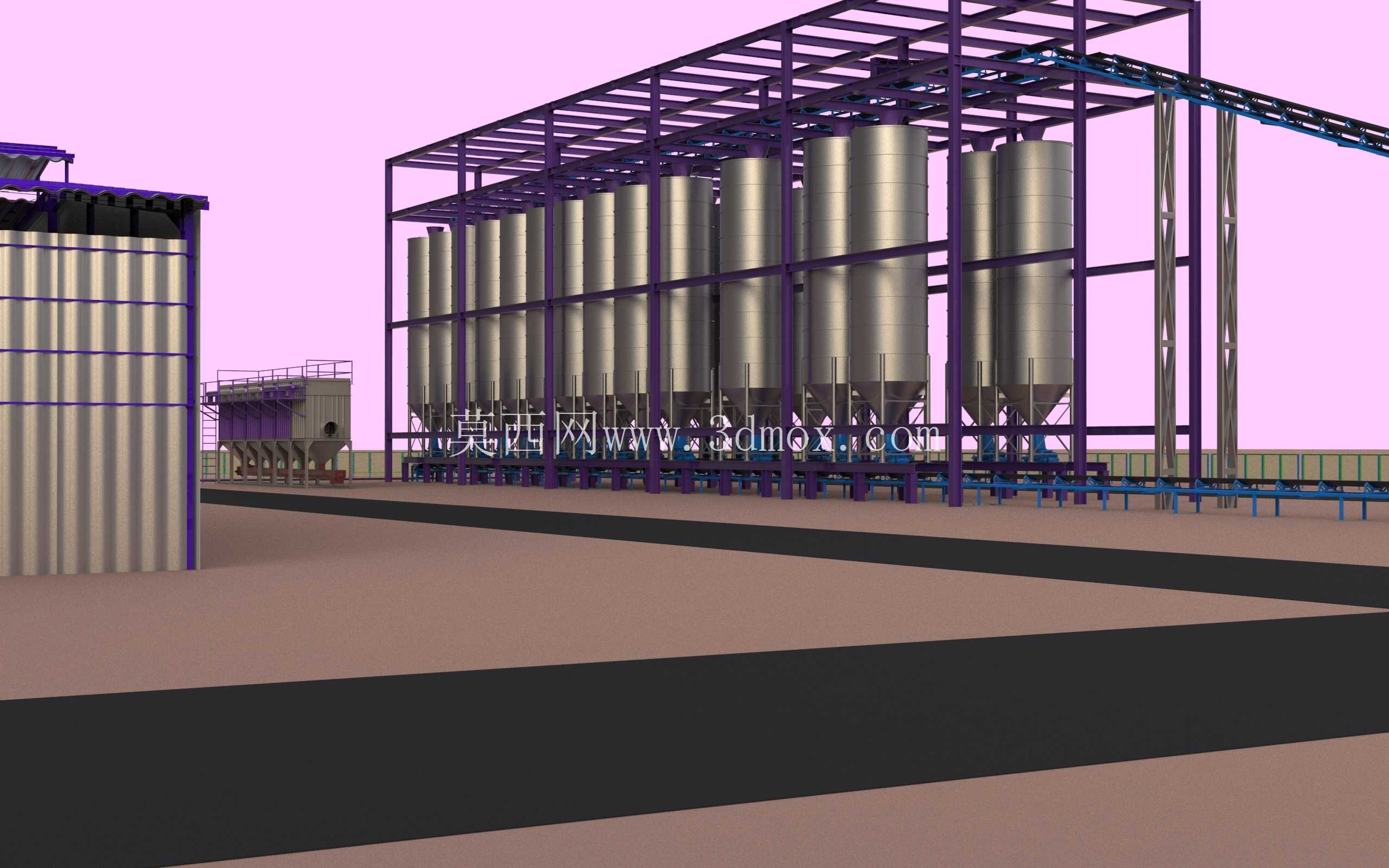

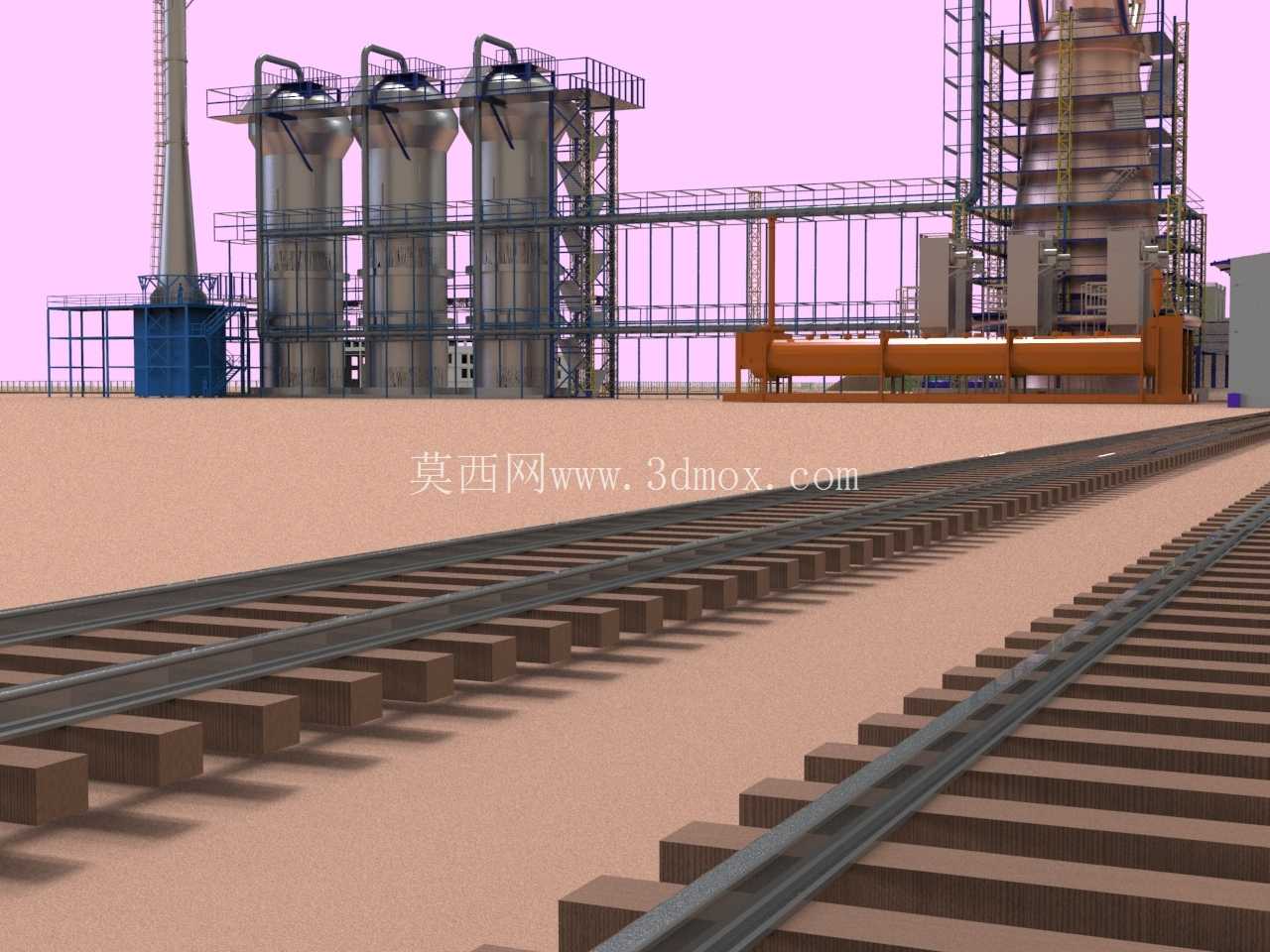

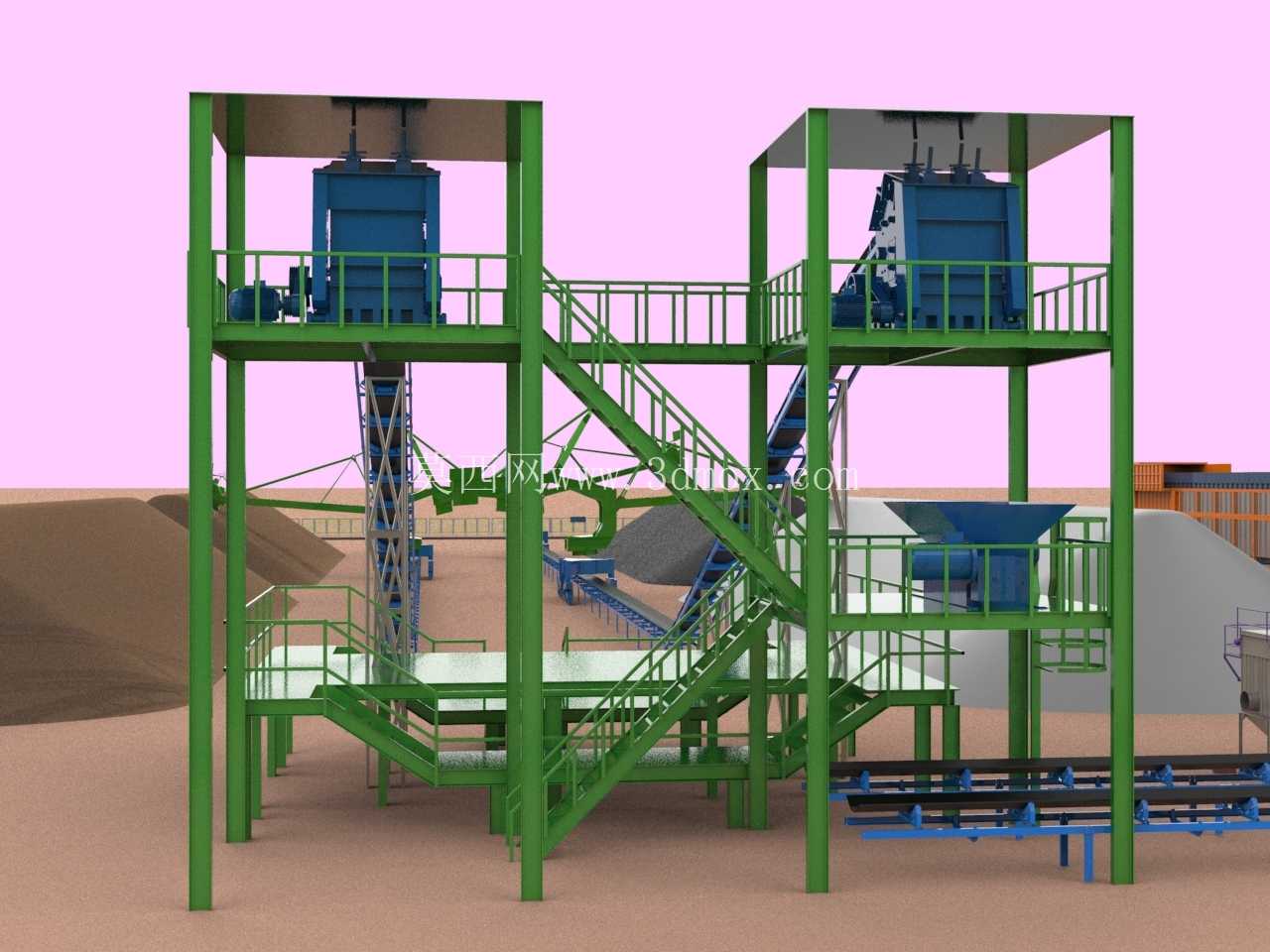

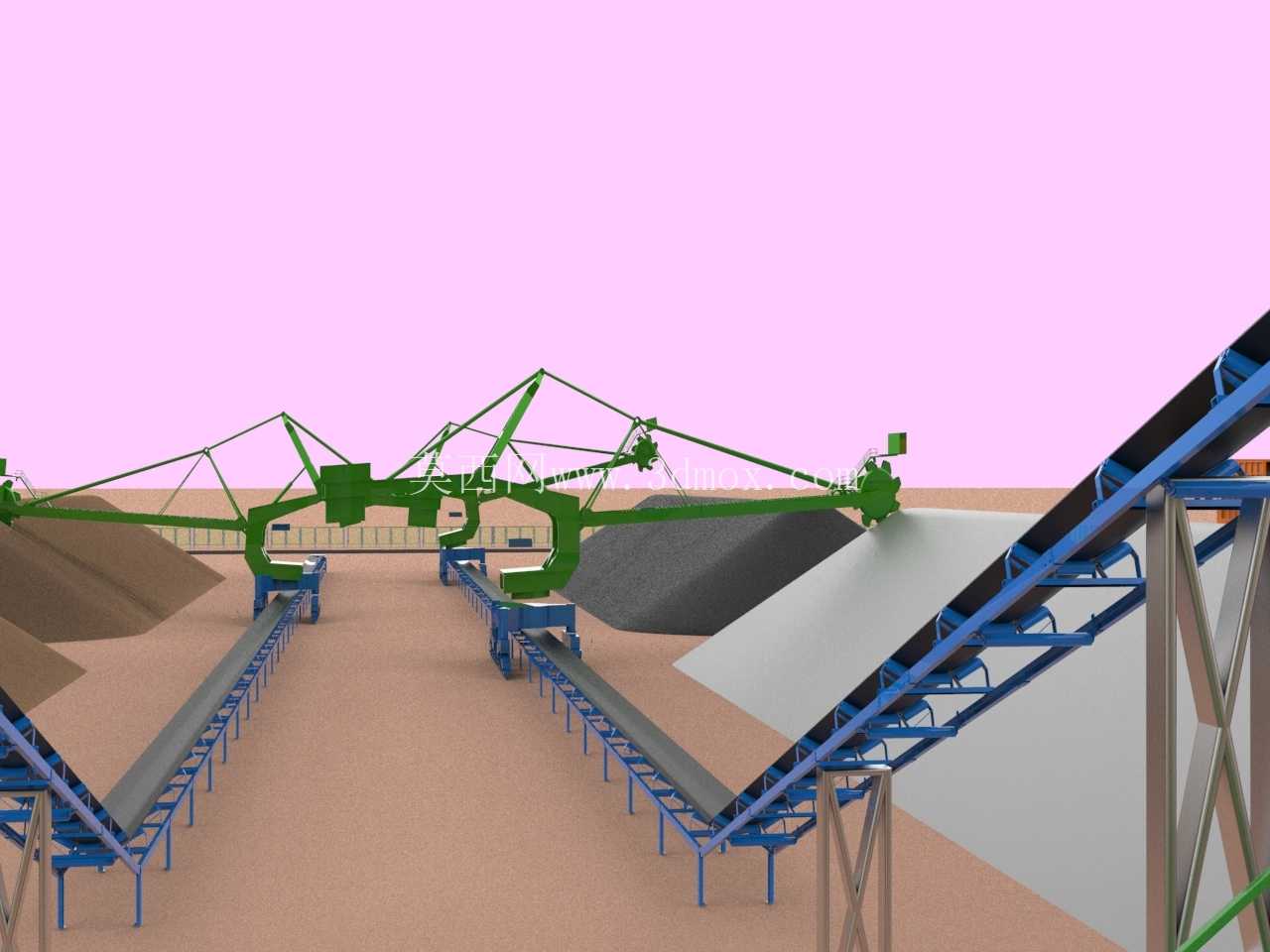

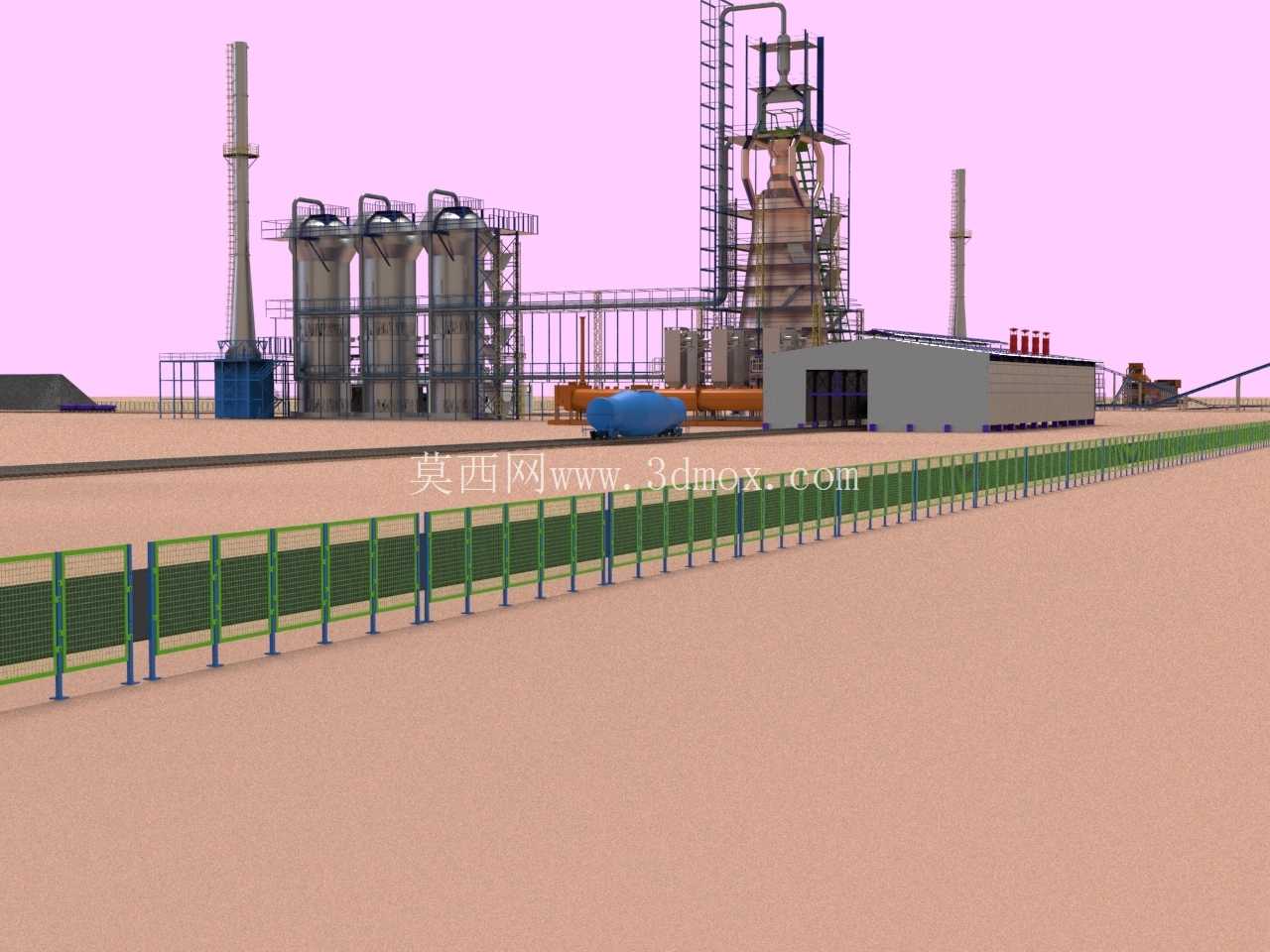

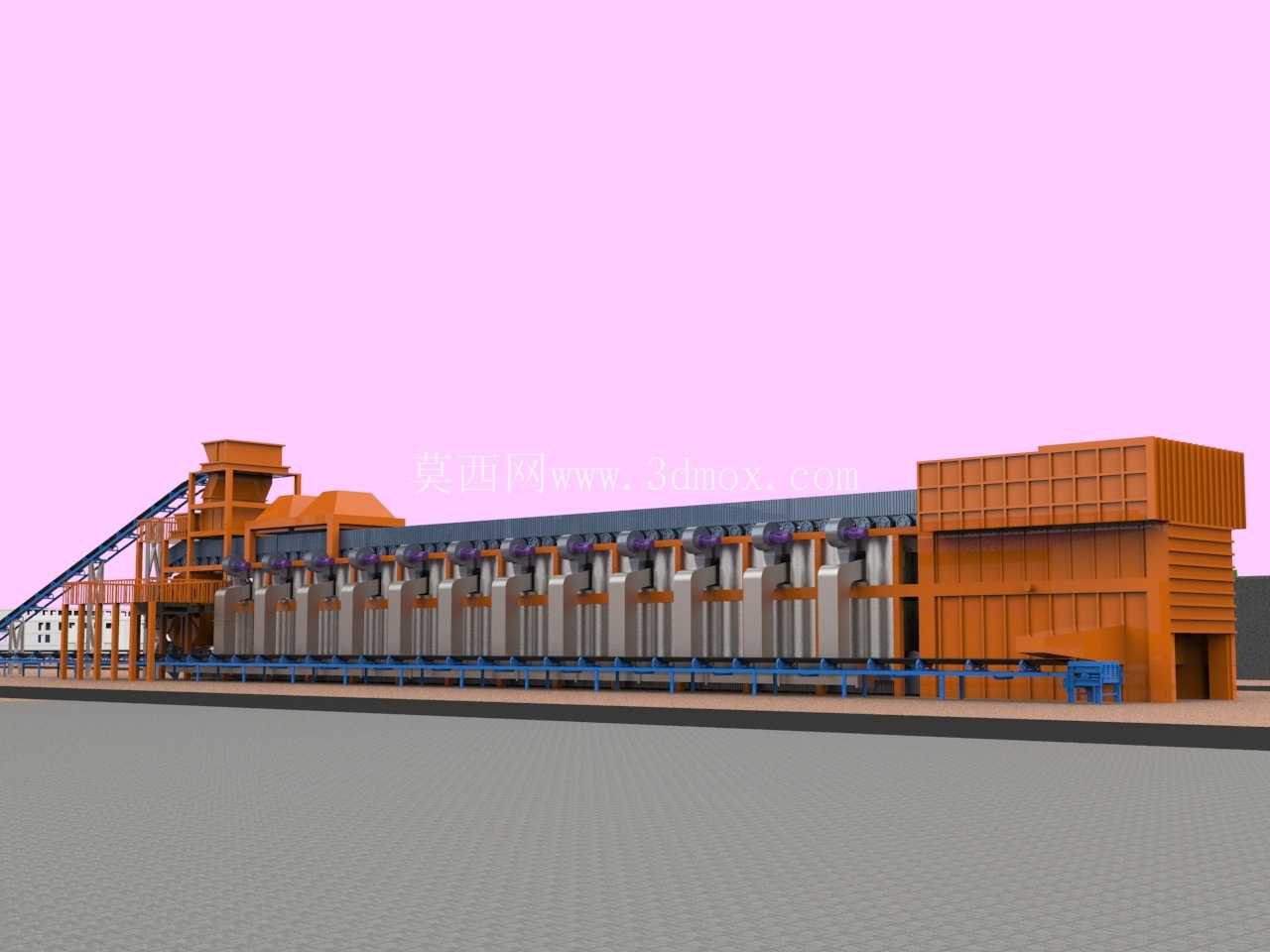

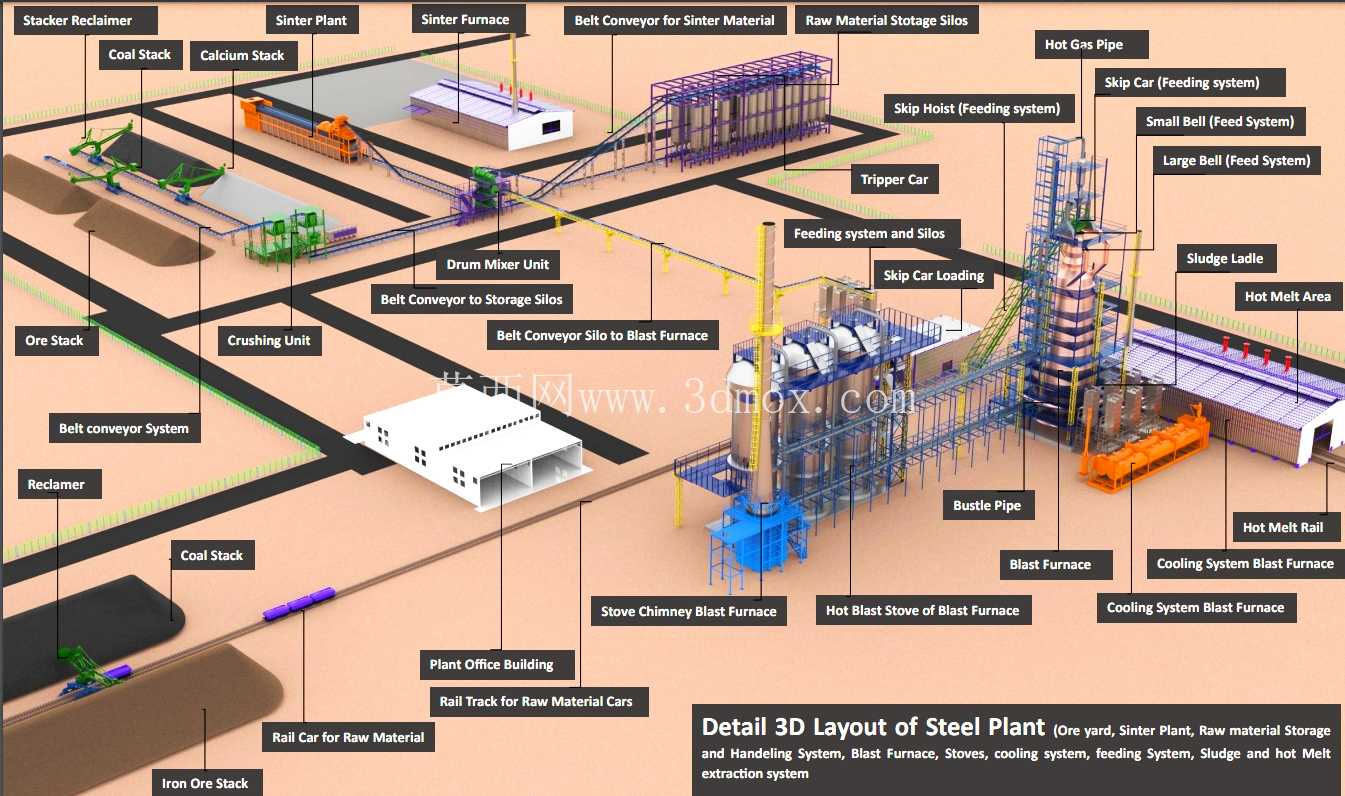

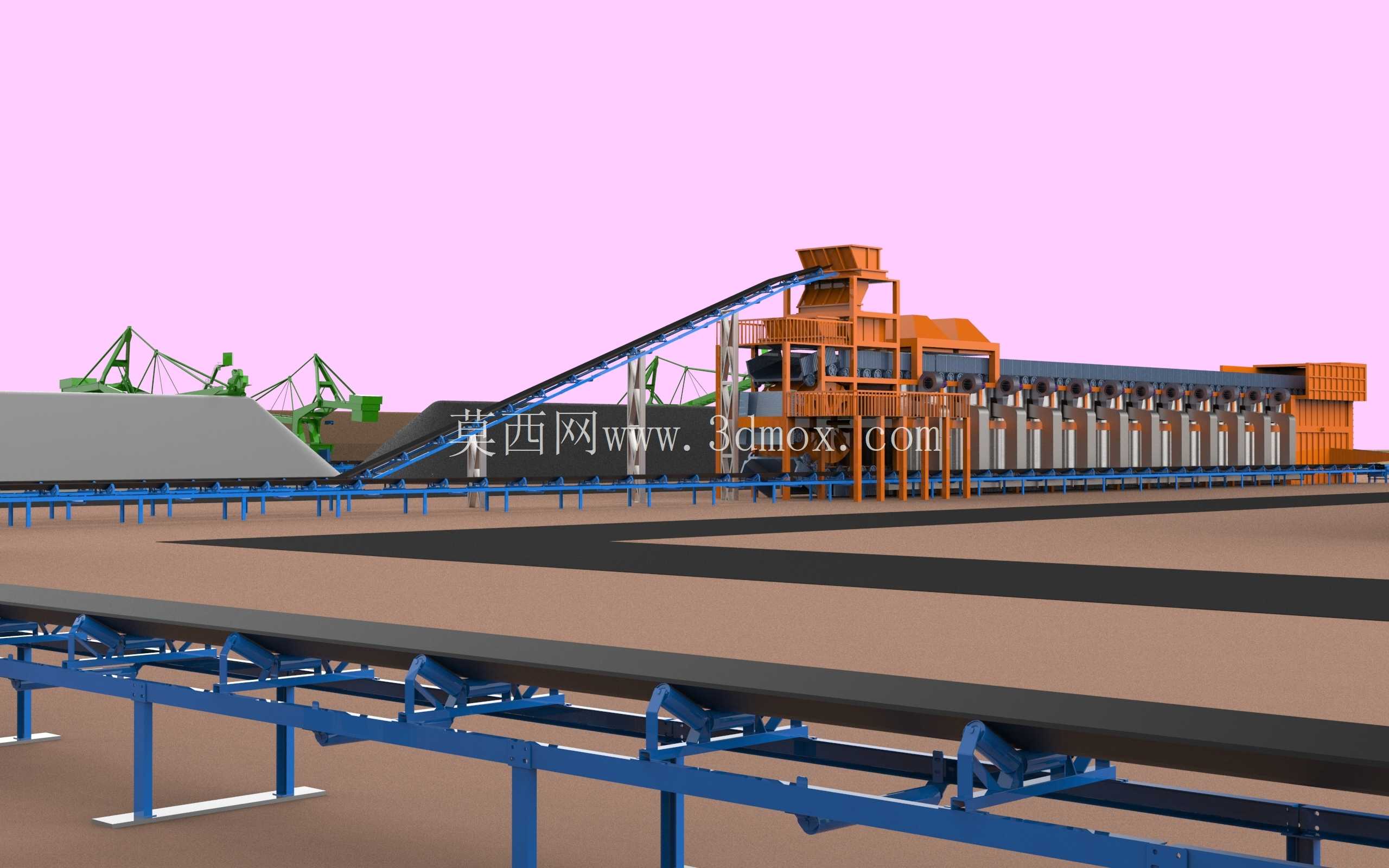

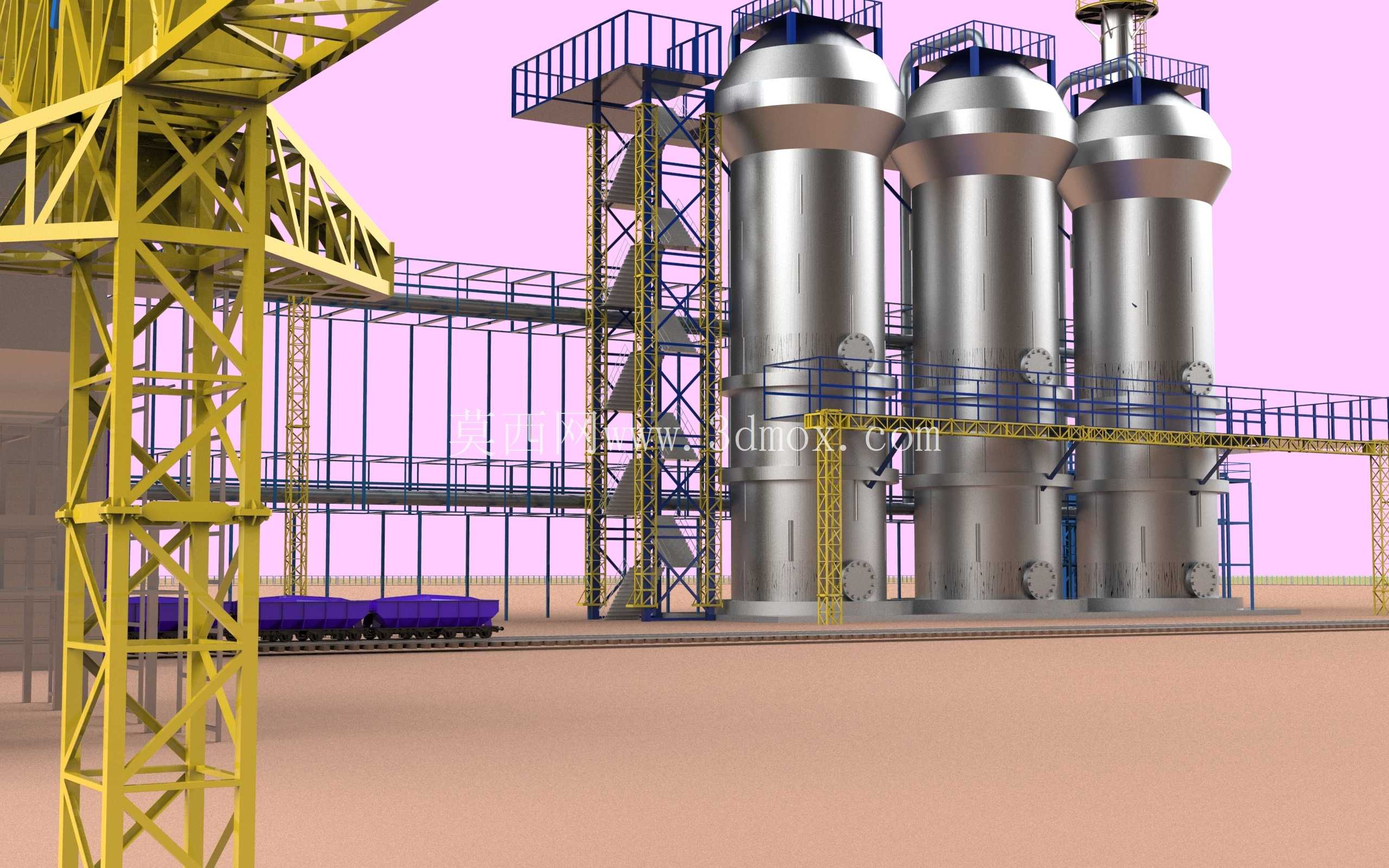

这套三维布局完整还原了长流程综合钢铁厂的全生产链路空间排布，所有设备的安装边界、物料转运通道、公辅配套设施的预留空间均按照实际钢铁厂的设计规范做了等比例还原，可直接用于厂区规划阶段的方案评审、物流路径仿真、生产动线优化等实际工程场景。从原料受入端开始，布局里明确划分了铁矿石、煤炭、石灰石三类大宗原燃料的独立堆存区域，堆取料机的作业回转半径、原料堆场与受料斗的安全距离、皮带通廊的架设高度都做了精准的空间预留，避免实际建设阶段出现设备干涉、物料转运路径过长的问题。原料处理单元的破碎筛分设备、输送皮带的排布完全匹配物料流向，从堆场输出的原燃料经过破碎、筛分后，通过密闭皮带廊分别输送至烧结、球团、炼焦三个原料预处理单元，每个单元的设备间距都预留了日常巡检、设备检修的操作空间，其中炼焦单元的焦炉、熄焦装置、化产回收配套区域做了独立的分区隔离，符合焦化生产的安全防护距离要求。烧结与球团单元产出的成品矿，通过高架皮带输送至高炉炼铁单元的原料仓，布局里清晰呈现了高炉本体、热风炉、上料系统、渣处理系统、煤气除尘系统的相对位置，热风炉与高炉的间距满足热风管道的最短输送路径要求，减少热风输送过程中的温降，渣处理区域紧邻高炉出铁场，缩短熔融炉渣的转运距离，出铁场的操作平台范围、铁水罐车的走行轨道边界都做了明确标注，避免与周边公辅管线产生空间冲突。炼铁单元产出的铁水通过鱼雷罐车沿专用铁路线输送至炼钢车间，布局里划分了铁水预处理、转炉/电弧炉冶炼、二次精炼、连铸的完整作业区域，每个工序间的物料转运路径做了最优化设计，减少铁水、钢水的转运等待时间，降低温损。连铸产出的板坯、方坯通过辊道直接输送至轧钢单元，布局里区分了热轧、冷轧的不同作业区域，加热炉、粗轧机组、精轧机组、卷取机、精整设备的排布按照轧制工艺流程顺向布置，同时预留了轧辊更换、设备大中修的吊装空间，车间内部的物流通道宽度满足重载叉车、过跨平车的通行要求。公辅配套部分的布局同样做了完整呈现，包括全厂的动力管网走向、循环水泵房、变配电站、氧气站、煤气柜、污水处理设施的位置，所有公辅设施的选址都靠近负荷中心，减少管线输送损耗，同时满足安全防护距离要求，厂区内部的主干道、次干道、消防通道的宽度与转弯半径都符合工业厂区道路设计规范，办公楼、中控室等行政办公区域设置在厂区主导风向的上风向，远离生产区域的粉尘、噪声污染源。整套布局在设计阶段充分考虑了生产流程的连续性，各工序间的物料转运尽可能采用皮带、辊道、铁路专线等连续输送方式，减少汽车倒运的频次，降低物流成本，同时对各生产单元的预留扩建空间做了合理规划，可满足后续产能提升、新增产线的布局需求，避免后期改扩建出现大规模拆改的问题。
