菲尼克斯PT2.5导轨式接线端子结构

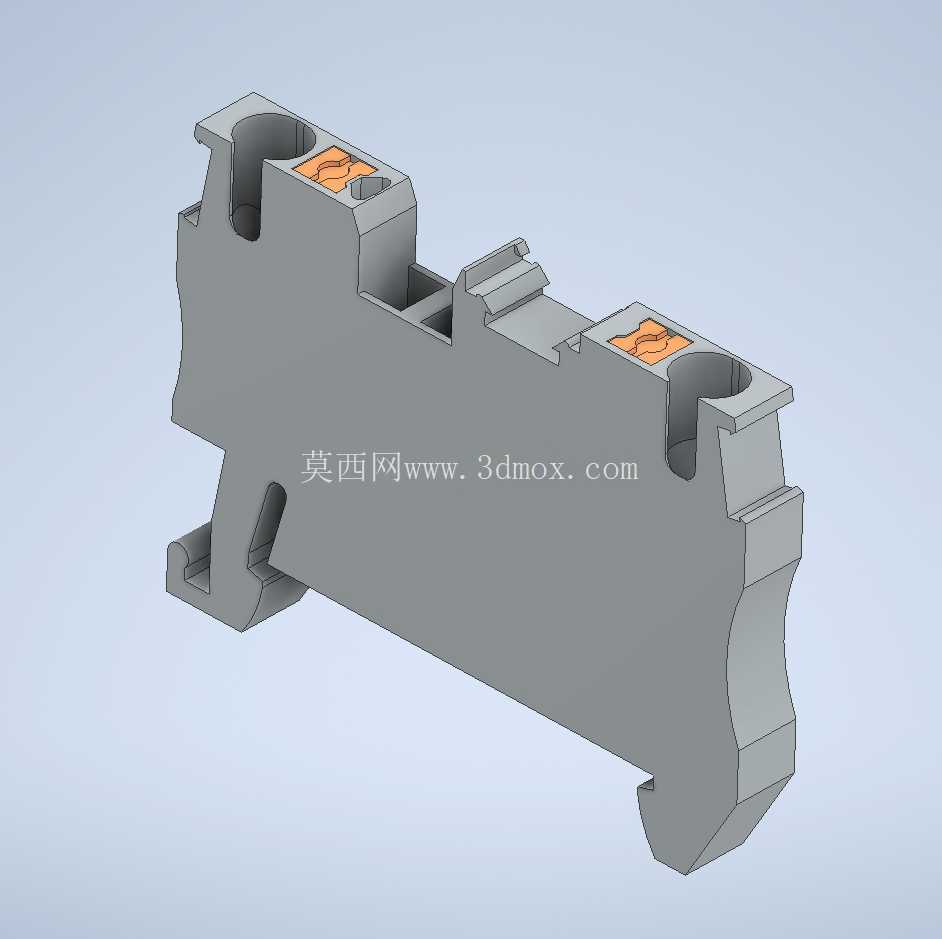

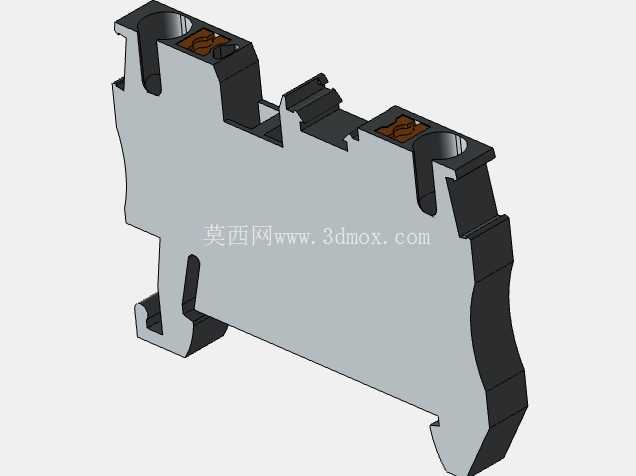

在低压电气柜的内部布线作业里，这类DIN导轨安装的直插式接线端子是配电回路、信号回路里最常用的连接部件，日常做设备电气设计时，选型阶段就要把端子的安装占位、接线范围、适配导轨规格全部核对清楚，避免后期柜内布线时出现空间不足、导线压接不牢的问题。这款PT2.5规格的端子，适配的是行业通用的TS35标准DIN导轨，也就是日常说的35mm宽标准安装导轨，安装时只需要把端子底部的卡扣对准导轨边沿按压到位，就能完成固定，拆卸时用一字螺丝刀撬动底部的解锁卡扣即可取下，批量拼装时相邻端子可以直接靠侧边的定位结构拼接对齐，不需要额外的固定连接件，整排端子安装完成后整齐度很高，不会出现高低错位的情况。从接线能力来看，这款端子适配的导线线径最大为2.5mm²，刚好覆盖常规控制回路、小功率动力回路的导线规格，不管是多股软线还是单股硬线，都可以通过直插式结构完成接线，不需要提前压接冷压端子，硬线直接插入接线孔就能被内部的弹片卡紧，软线操作时只需要用螺丝刀按压顶部的橙色操作键，撑开内部的夹持弹片，把导线插到底后松开操作键就能完成可靠连接，相比传统的螺丝锁紧端子，接线效率能提升至少一倍，而且长期使用不会因为震动出现螺丝松动、接触不良的问题。从外形结构来看，这款端子的整体轮廓做了紧凑化设计，宽度方向的尺寸控制得很小，整排拼装时在导轨上占用的横向空间更少，能有效压缩柜内的安装空间，给其他电气元件留出更多布置余量。端子的外部几何结构完全按照实物测绘还原，接线孔的位置、操作键的凸起高度、底部导轨卡扣的卡槽尺寸都和实物一致，做柜内三维布局时，可以直接把这个模型导入装配体，核对端子排和线槽、导线槽、其他元件的安全间隙，提前排查安装干涉问题。端子的绝缘外壳采用的是台阶式造型，相邻端子拼接后，顶部的接线位之间有足够的操作空间，接线时螺丝刀不会碰到相邻的端子，降低接线过程中误碰短路的风险。两端的固定结构可以搭配终端固定件使用，把整排端子锁定在导轨的指定位置，避免运输或者使用过程中端子在导轨上滑动移位。在实际的工程应用里，这类端子广泛用在工业自动化控制柜、生产线现场接线盒、设备内部的电气分线部位，不管是动力回路的电源线连接，还是PLC的输入输出信号接线，都能看到这类端子的身影。做三维建模的时候，要特别注意几个关键尺寸的准确性：首先是底部导轨卡槽的尺寸，卡槽的开口宽度、卡扣的弹性行程必须和TS35导轨的尺寸匹配，不然模拟装配时会出现装不上或者卡扣卡不紧的问题；其次是接线孔的中心高度，这个尺寸关系到后期布线时导线的弯曲半径，如果中心高度和实际不符，导出的二维安装图里接线位置标注就会出错，导致现场接线时导线长度预留不合适；还有顶部操作键的按压行程，建模时要还原操作键按下后的高度差，方便后期做虚拟装配验证时，核对操作空间是否足够，会不会被上方的线槽或者盖板挡住操作位置。另外端子的外壳边缘都做了圆角过渡，没有尖锐的棱角，一方面是生产注塑时方便脱模，另一方面安装接线时也不会划伤操作人员的手或者导线绝缘层。内部的导电件结构虽然在外部模型里看不到，但外部的轮廓完全按照实物比例还原，两个接线位之间的绝缘隔离壁厚足够，能满足低压电气的绝缘耐压要求，相邻端子之间的爬电距离也符合相关电气标准，不会出现相间击穿的问题。在做设备的电气三维布局时，这类标准件模型的精度直接影响整个柜内布局的准确性，很多新手工程师做布局时随便找个近似的端子模型代替，最后到现场安装时才发现端子宽度不对，整排端子装完超出了预留的导轨长度，或者接线孔位置和线槽出口对不上，导致导线需要额外弯折，既不美观也存在安全隐患。这个模型的几何结构完全还原实物的外部特征，包括侧面的拼接定位槽、标识标签的安装卡槽位置都和实物一致，导入到装配体里可以直接用来做干涉检查、布线模拟，提前规划好每根导线的走线路径，统计准确的导线用量，减少现场施工时的材料浪费和返工概率。
