汽车通风式刹车制动盘结构设计

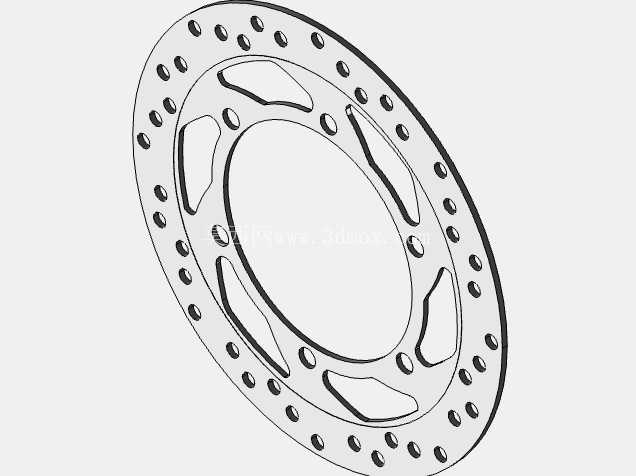

在乘用车与轻型商用车的底盘制动系统中，刹车盘是决定整车制动效能、热稳定性与行驶安全性的核心摩擦副部件，其结构设计直接关联车辆在不同工况下的制动表现。日常行驶中，车辆频繁制动会将动能通过摩擦转化为热能，若刹车盘散热能力不足，极易出现热衰退现象，导致制动距离拉长、摩擦片异常磨损，甚至引发制动失效风险，因此该款通风式刹车盘的结构设计，核心围绕散热效率、结构强度与安装适配性三个维度展开。从结构特征来看，该刹车盘采用双层盘体中间设置通风流道的设计，盘体圆周方向均匀排布的散热孔与内部径向通风槽形成贯通的空气流道，当车轮带动刹车盘旋转时，离心力会驱动空气从盘体内侧流入、沿通风槽从外侧散热孔流出，持续带走摩擦产生的热量，相比实心刹车盘，其连续制动工况下的盘面温度可降低20%-30%，有效抑制热衰退问题。盘面上的非对称减重槽设计，在不降低盘体结构强度的前提下，削减了非摩擦区域的冗余材料，既降低了刹车盘自身转动惯量，减少轮毂驱动的无效负载，也能在摩擦片与盘面接触时，通过槽边的刮削作用清理摩擦片表面的磨屑，避免磨屑夹在摩擦副之间造成制动抖动、盘面异常划伤。从安装边界来看，该刹车盘的中心安装孔与轮毂轴头采用过渡配合设计，中心孔周围的安装螺栓孔位按照主流乘用车的轮毂螺栓分布圆尺寸设计，可直接适配对应车型的转向节安装位，安装时需保证盘面与轮毂贴合面的平面度公差控制在0.02mm以内，避免装车后出现制动踏板抖动、方向盘震手的问题。盘体的摩擦面厚度预留了合理的磨损余量，当摩擦面磨损至极限厚度标识位置时需及时更换，避免盘体强度不足引发开裂风险。在实际应用场景中，这类通风打孔刹车盘既适配日常城市道路通勤的家用车辆，应对频繁启停的跟车制动工况，也能满足轻度激烈驾驶场景下的制动需求，比如山路连续下坡、高速紧急制动等工况下，稳定的散热能力可以保证制动效能的一致性。设计过程中，盘体的壁厚均匀性是核心控制要点，若壁厚差超过0.015mm，制动时会出现盘面偏磨、制动力矩波动的问题；通风槽的导流角度经过反复校核，既保证空气流通的顺畅性，也避免槽道结构产生应力集中，在盘体承受制动力矩时出现裂纹。盘面的散热孔采用倒角处理，避免孔边的锐边造成摩擦片的异常切削，延长摩擦片的使用寿命。同时，盘体的材质选用灰铸铁材质，兼顾摩擦系数稳定性、耐磨性与导热性能，材质的金相组织控制在合理范围，避免硬度过高导致摩擦片磨损过快，或是硬度过低导致盘面易出现拉伤、变形。在三维建模过程中，需要重点关注安装孔位的位置度公差、摩擦面的平面度与跳动公差、通风槽的拔模角度，确保模型可直接对接后续的铸造、机加工工艺，减少生产环节的工艺调整成本。对于结构设计从业者而言，这类刹车盘的设计需要平衡散热、强度、重量、成本多个维度的需求，不能单一追求散热效果而开设过多孔洞，否则会大幅降低盘体的抗热裂性能，在反复冷热冲击下出现盘体开裂的问题；也不能为了提升强度过度增加盘体厚度，导致簧下重量增加，影响车辆的悬挂响应与操控表现。
