摩托车通风盘式制动刹车盘结构设计

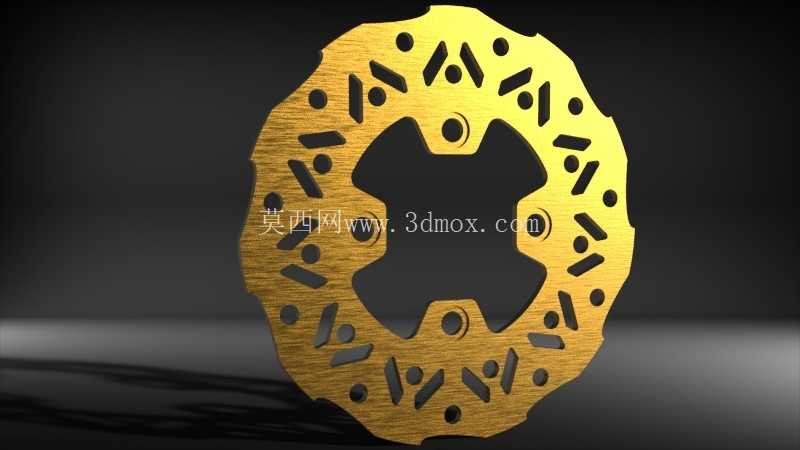

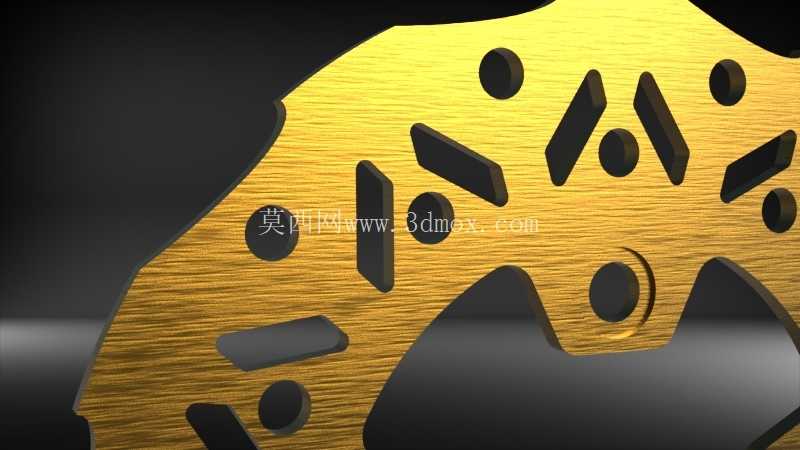

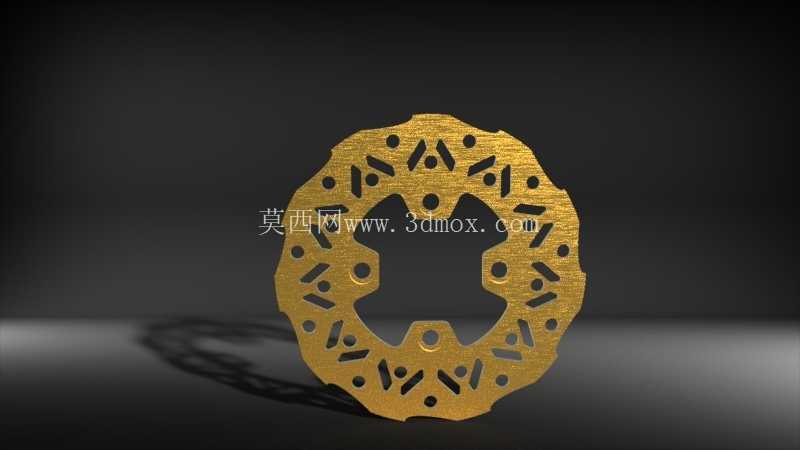

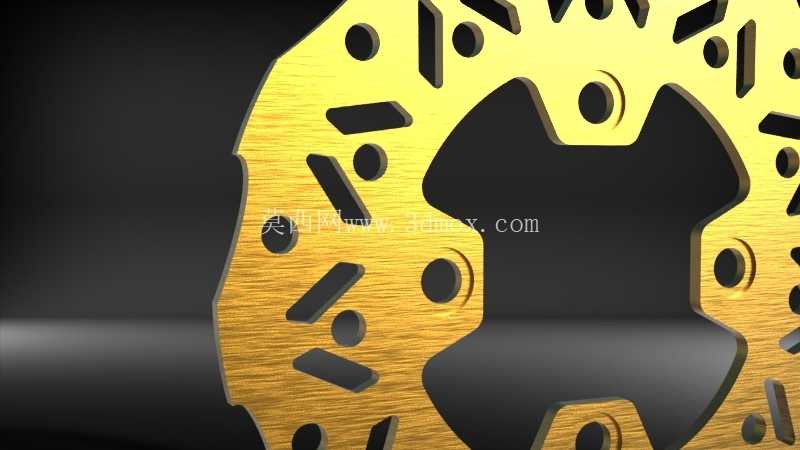

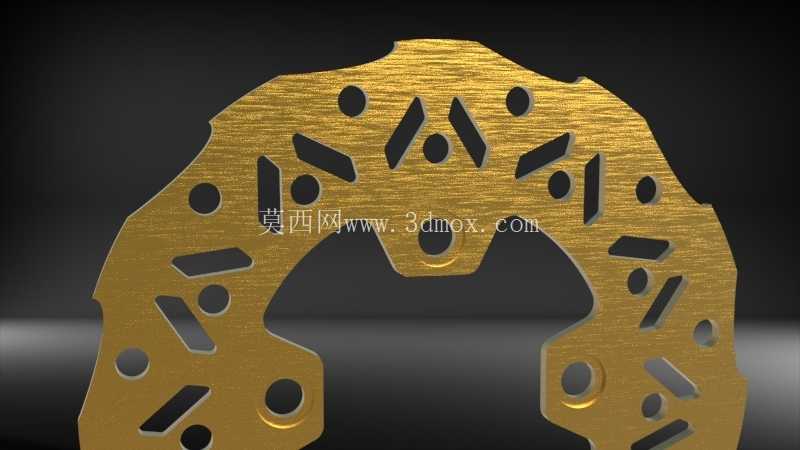

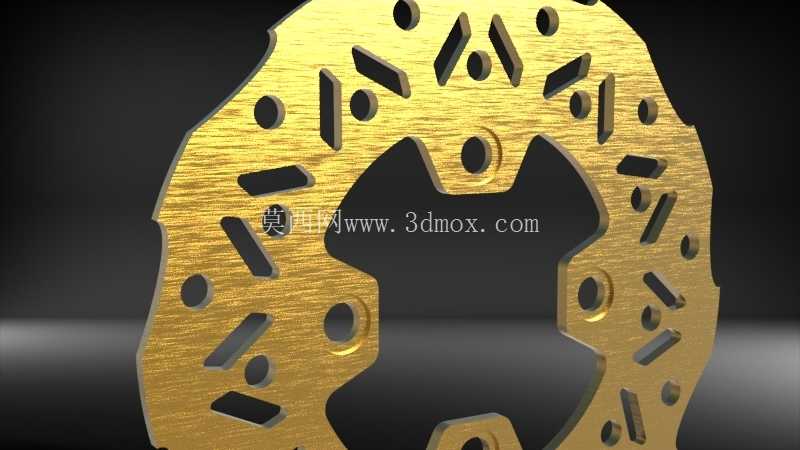

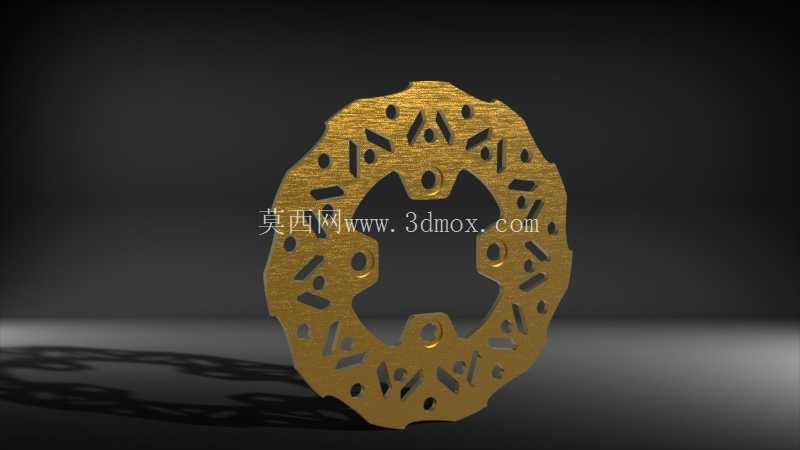

日常通勤、山地越野场景下的两轮摩托车，制动系统的热衰减控制直接关系到骑乘安全，盘式制动器相比传统鼓刹，散热效率更高、制动线性度更好，已经成为中大排量摩托的标准配置，本次设计的制动盘，核心围绕高频制动工况下的热稳定性、安装适配性展开。从实际使用场景出发，城市道路频繁启停、长下坡路段持续制动、越野路面泥沙侵蚀，都是制动盘需要直面的工况，设计阶段首先确定了浮动式通风盘的基础构型，区别于实心盘结构，盘面开设的多组异形镂空槽，一方面可以在制动过程中快速打散摩擦产生的热量，避免高温导致的摩擦片焦化、制动力矩骤降，另一方面镂空结构可以在车辆行进时刮除摩擦片表面附着的泥沙、磨屑，减少硬质颗粒对盘面的异常磨损，延长摩擦副的整体使用寿命。安装边界层面，盘体内圈的花键定位结构完全匹配主流跨骑摩托的前轮轮毂安装位，中心定位孔的同轴度公差控制在0.02mm以内，避免高速制动时出现盘面跳动、刹车把抖动的问题，盘体的厚度设定为5mm，既保证了反复制动下的结构刚性，不会因为热胀冷缩出现翘曲变形，也预留了足够的磨损余量，正常使用工况下可以覆盖3万公里以上的磨损消耗。设计过程中特意调整了镂空槽的排布角度，相邻槽位的相位差经过反复验证，制动时摩擦片与盘面的接触面积变化率控制在8%以内，不会因为开槽导致制动力出现突兀的波动，保证刹车过程的线性手感，骑乘者可以精准控制制动力度，避免急刹时车轮抱死的风险。盘体外缘采用了圆角过渡处理，没有尖锐的棱角，一方面减少了应力集中，在受到路面飞石撞击时不容易出现崩裂缺口，另一方面也避免了维修保养时棱角划伤操作人员。从结构受力角度分析，制动时卡钳夹紧盘面产生的摩擦力矩，会通过内圈的安装凸台传递到轮毂，设计时对每个凸台的受力做了有限元校核，在最大制动力矩1200N·m的工况下，凸台位置的最大应力远低于铸铁材料的屈服强度，不会出现断裂失效的问题。盘面的镂空槽同时兼顾了排屑功能，雨天行驶时，路面的积水会顺着镂空槽快速甩出，避免水膜导致的制动距离变长，泥沙进入卡钳与盘面之间时，也会随着盘体转动从槽位排出，不会卡在摩擦副之间造成盘面拉伤。考虑到不同排量摩托的制动力需求差异，该制动盘的外径尺寸适配17寸前轮轮毂，安装孔位的节圆直径与市面主流的对向四活塞卡钳支架完全匹配，不需要额外改装转接码就可以直接安装，降低了后期改装替换的适配成本。设计阶段还特意优化了盘体的动平衡表现，每个镂空槽的去除重量经过精准计算，整个盘体的动平衡剩余不平衡量控制在5g·cm以内，高速行驶时不会因为盘体不平衡导致前轮抖动，提升高速骑乘的稳定性。摩擦面的平面度公差控制在0.015mm以内，保证摩擦片与盘面可以完全贴合，不会出现局部接触导致的偏磨问题，摩擦片的磨损均匀性更好，也能减少制动时的异响问题。针对越野场景的使用需求，盘体的材料选用高碳铸铁，相比普通灰铸铁，高温下的硬度衰减率更低，连续十次全力制动后，盘面的硬度下降不超过5%，依然可以保持稳定的摩擦系数，不会出现热衰退导致的制动力不足。内圈的安装孔位做了倒角处理，安装时可以快速对准轮毂的定位螺柱，提升装配效率，孔位的公差带控制在H7级别，装配后不会出现松旷间隙，避免制动时的冲击异响。整个盘体的结构没有多余的冗余设计，在保证结构强度、散热性能的前提下，尽可能降低了自身重量，相比同尺寸实心盘重量降低了22%，减少了前轮的簧下质量，对于提升摩托的转向灵活性、悬挂响应速度都有明显帮助。
