施耐德15-100A三极塑壳断路器结构模型

在低压配电系统的终端配电、动力配电分支回路场景中，这类三极塑壳断路器是承担线路过载、短路保护的核心元件，常见于工业厂房低压柜、车间动力配电箱、商业建筑配电竖井等场景，适配15A到100A的额定电流区间，可对三相交流回路进行分合控制与故障保护，避免线路过流引发的线缆过热、绝缘击穿甚至电气火灾风险，同时可在设备检修时提供明显的断开点，保障运维人员作业安全。

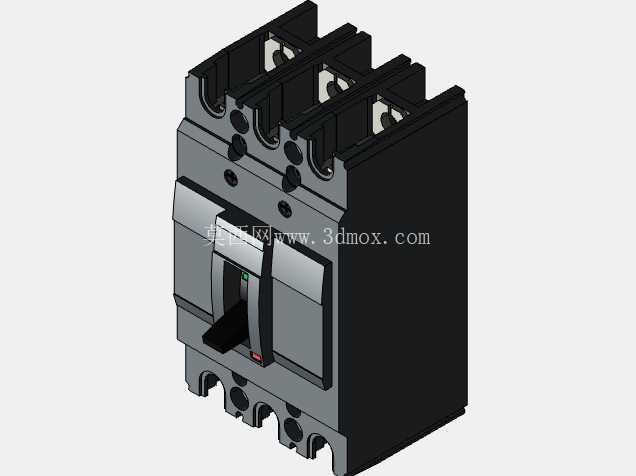

从结构设计来看，该模型完整还原了产品的实体特征：外壳采用高强度阻燃热固性塑料模压成型，表面做了哑光防眩光处理，正面设置操作手柄，手柄的三个位置分别对应合闸、分闸、脱扣三种状态，操作时的行程与阻尼感符合低压电器的人机操作要求，手柄旁的标识区域清晰标注了产品的额定参数与分断能力信息，绿色参数标签区域预留了丝印位置，可对应实际产品的认证标识、额定电压、分断等级等信息。进出线端分别布置在壳体上下两端，每极设置独立的接线端子腔，端子采用铜质镀镍材质，配套压线螺钉可适配不同线径的铜芯线缆，端子腔之间设置绝缘隔弧板，避免分断大电流时的电弧飞溅引发极间短路。

建模过程中严格遵循实际产品的安装边界尺寸，壳体的安装孔位完全匹配标准导轨安装与螺钉固定两种方式的尺寸要求，安装孔的中心距、孔径公差都参考行业通用的塑壳断路器安装规范，可直接导入低压柜的三维布局文件中进行干涉检查，无需二次调整尺寸。内部结构的建模还原了灭弧室、脱扣器、操作机构的相对位置，虽然是外观与安装结构模型，但关键的内部避让空间都做了预留，方便后续做配电回路的温升仿真、母排搭接设计时参考内部空间余量。

在实际工程选型应用中，这类15-100A三极断路器多用于三相电机回路、车间小型设备配电、照明总回路等场景，建模时特意还原了产品的外形倒角、接线端子的外露长度、操作手柄的突出高度等细节，在做配电箱三维布线时，可以精准计算线缆的弯曲半径，避免出现线缆与断路器外壳干涉、接线端子处线缆弯折应力过大的问题。壳体侧面的散热筋结构也做了还原，对应实际产品的散热设计，在做柜内散热仿真时，可以准确模拟断路器工作时的散热路径，为柜内通风口布置、风扇选型提供参考依据。

不同于微型断路器的模块化拼接结构，这款塑壳断路器为整体式三极结构，三个极的触头系统、脱扣机构集成在同一个壳体内，结构紧凑性更好，分断能力更高，建模时特意区分了壳体上的合模线、安装卡扣、标识凹槽等工艺细节，模型的曲面过渡、圆角大小都和实物保持一致，可用于产品展示、配电系统数字孪生、安装培训课件制作等场景。上下端的接线端子距离壳体边缘的尺寸、端子的压线范围都按照实际产品参数还原，在做母排设计时，可以直接匹配母排的开孔位置与搭接长度，减少设计阶段的尺寸核对工作量。
