工业设备操作控制器面板结构设计

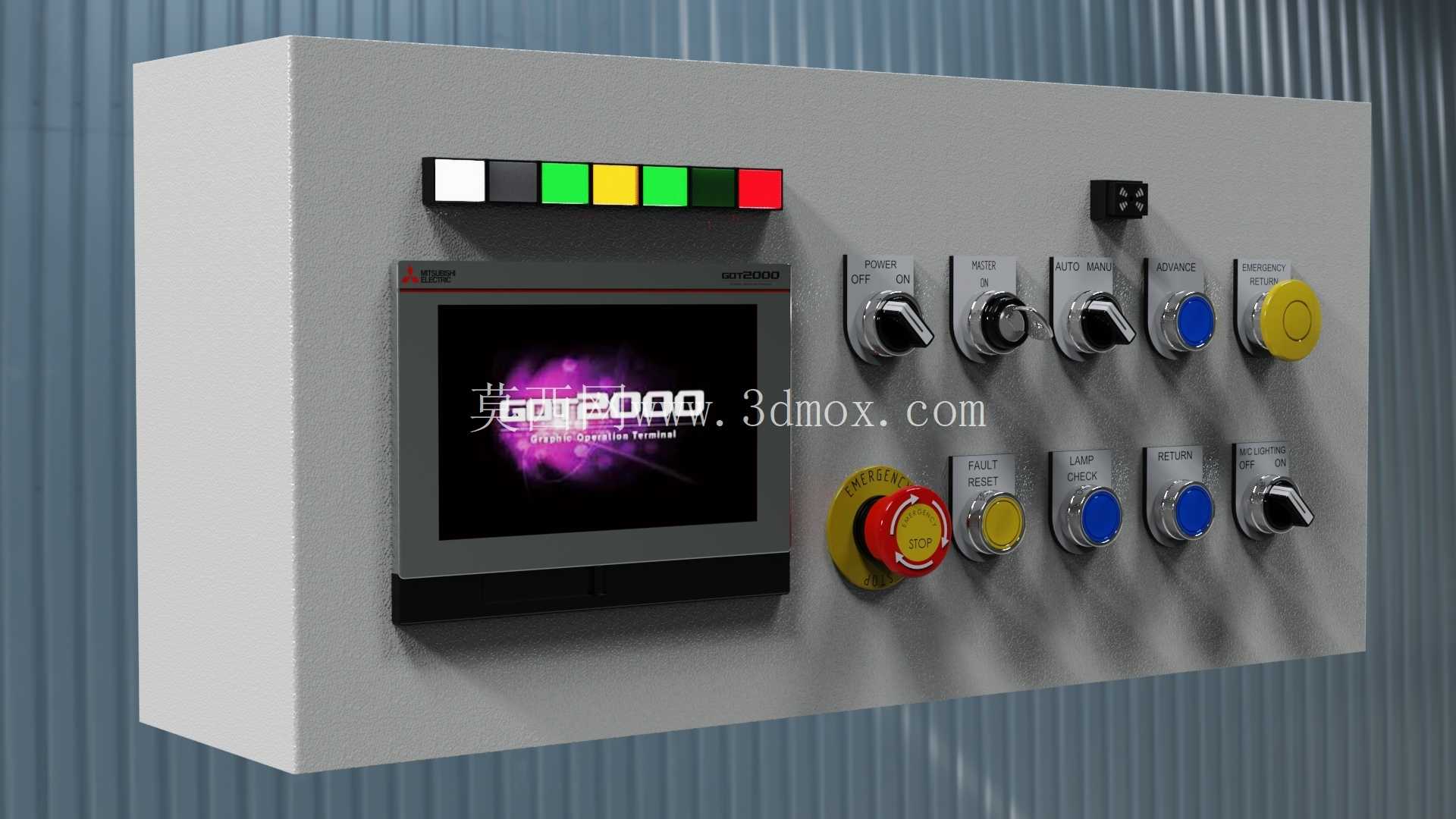

这套控制器面板的三维结构，是面向工业现场设备操作端做的集成化设计，核心是把人机交互、状态反馈、操作指令触发的所有元件整合在同一安装平面，适配车间产线、单机自动化设备的端侧操作需求。从实际应用场景看，这类面板通常安装在设备主操作工位的立柜正面，或者可旋转的吊臂操作箱上，操作人员站在工位正前方就能完成所有设备状态查看、模式切换、急停操作，不需要往返于不同操作点位，能大幅降低设备调试、日常运行操作的动线长度。

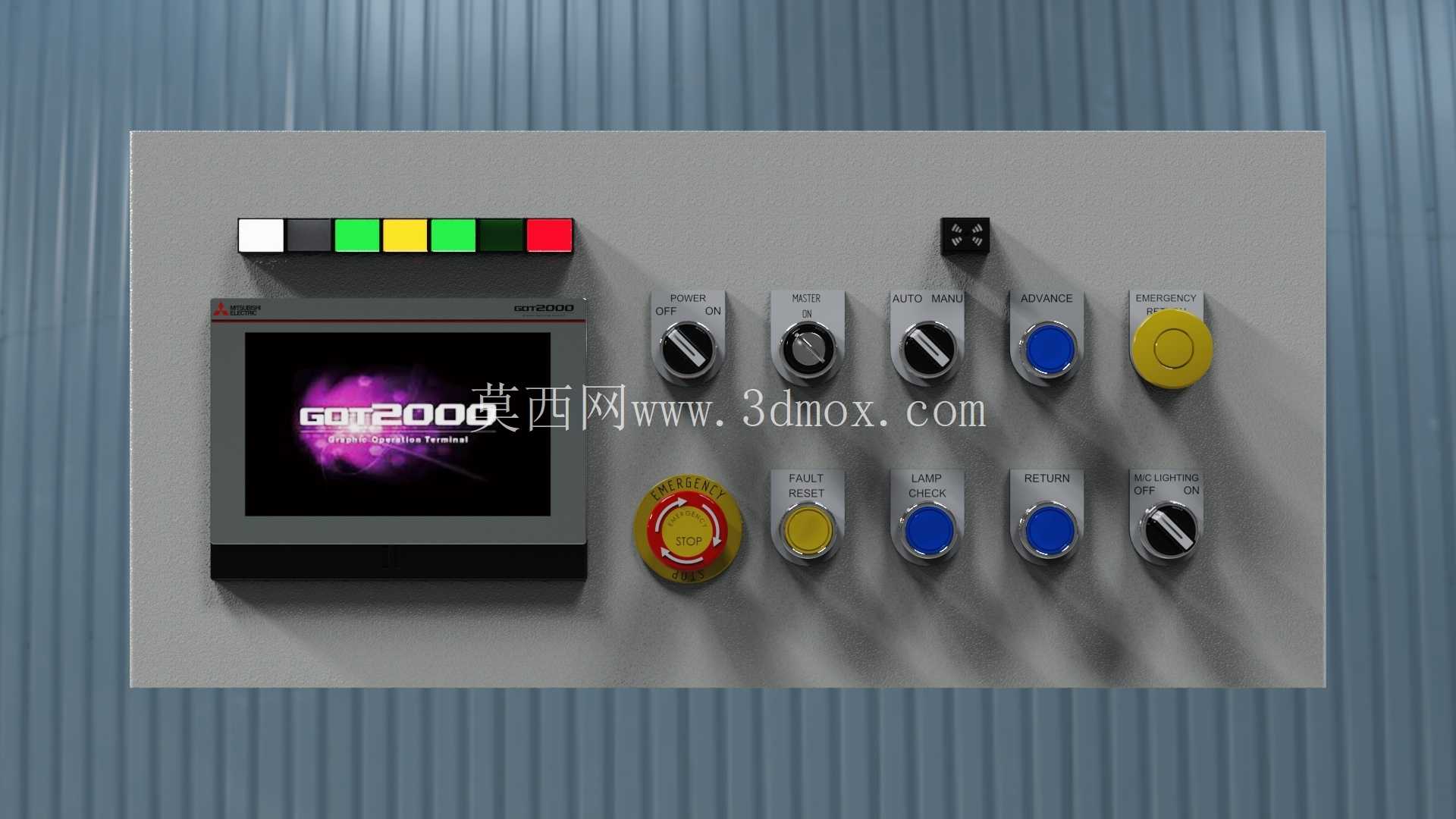

从功能布局上看，面板左侧预留了嵌入式HMI触摸屏的安装位，屏幕周边做了下沉式的安装台阶，匹配触摸屏的前装固定结构，安装后屏幕表面和面板平面基本齐平，避免突出部分被过往工件、工具磕碰损坏。屏幕上方排布了多色状态指示灯，从左到右覆盖电源、运行、待机、故障、报警等不同状态的光信号反馈，灯珠采用嵌入式安装，前端配磨砂透光罩，即使在车间强光环境下也能清晰辨识状态，不会出现反光看不清的问题。

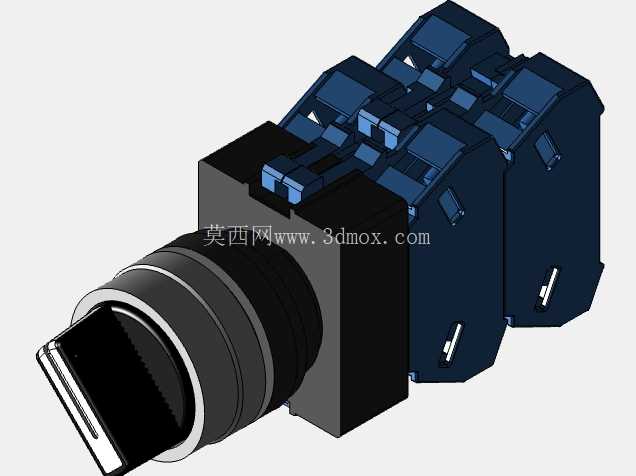

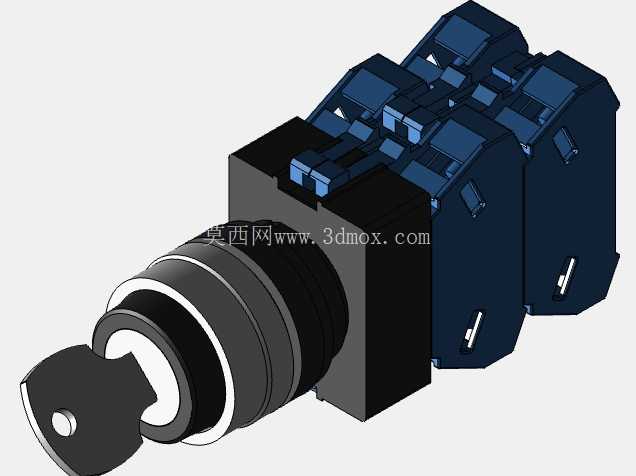

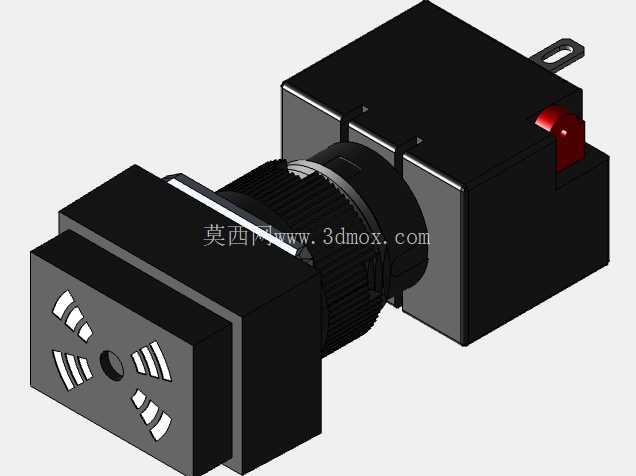

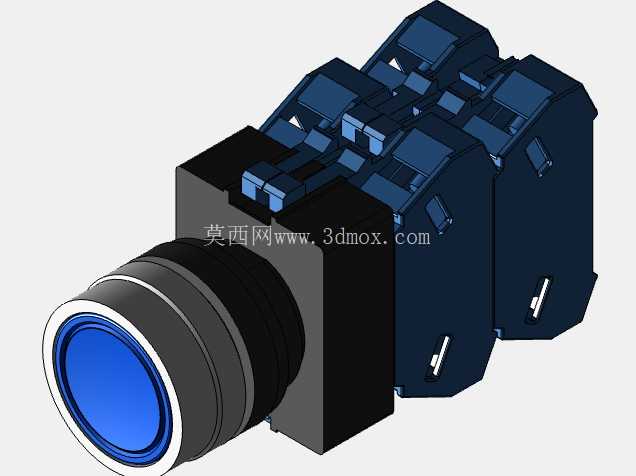

操作元件的排布完全遵循现场操作的使用频率与安全优先级：最靠近操作人员右手操作范围的位置设置了急停按钮，采用大直径蘑菇头结构，带旋转复位结构，触发时的按压行程符合安全规范，紧急情况下随手拍压就能触发设备全回路断电，不需要刻意瞄准位置。急停周边排布的旋钮、按钮按照操作逻辑分区：模式选择旋钮放在最靠近指示灯的区域，用来切换自动、手动、点动等设备运行模式，旋钮带档位定位结构，切换时会有清晰的档位触感反馈，避免误切换。带灯按钮分别对应故障复位、灯检、复位、运行确认等功能，每个按钮的颜色遵循工业操作的通用色标规范，蓝色为复位类操作、黄色为警示类操作，操作人员不需要看标识就能靠颜色快速识别按钮功能。右上角预留了蜂鸣器的安装位，和状态指示灯配合实现声光双重报警，当设备出现故障时，蜂鸣器发出提示音同时对应故障灯点亮，第一时间提醒现场人员处置。

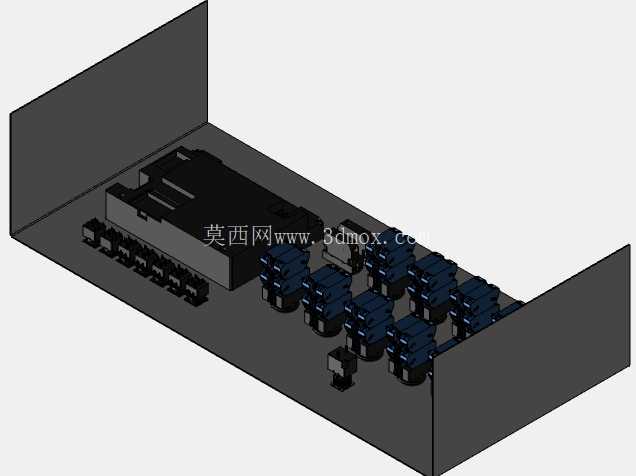

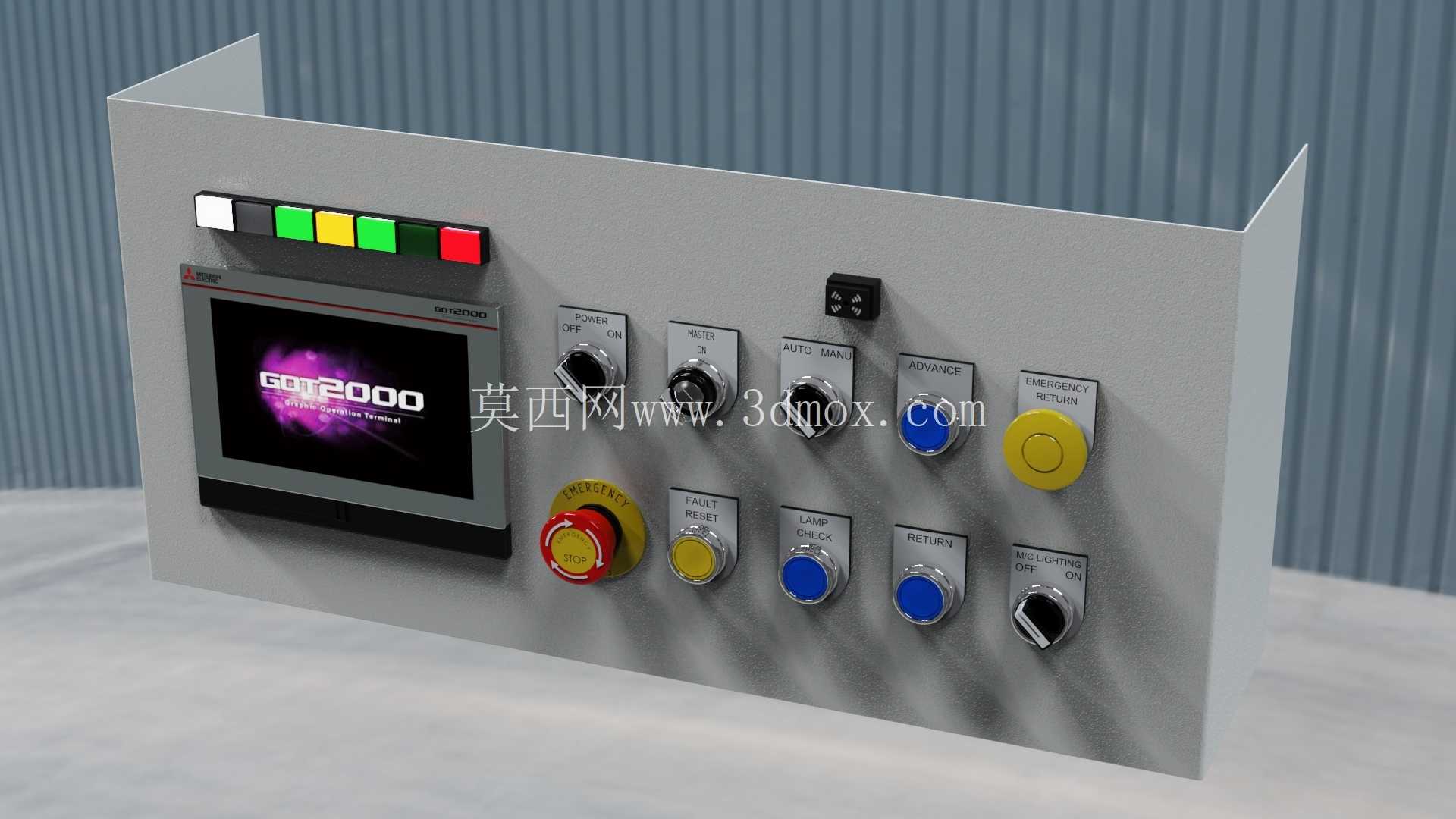

设计过程中充分考虑了安装边界的适配性：面板整体采用矩形平板结构，背面预留了所有元件的安装让位空间，每个元件的安装孔位都按照对应型号元件的安装尺寸做了精准定位，安装时不需要二次打孔，直接用卡扣或者紧固件就能把元件固定在面板上。面板边缘做了折边加强结构，既可以提升面板整体的结构强度，避免薄钢板加工后出现变形，也能在嵌入安装到柜体的时候起到定位作用，折边的尺寸匹配标准工业控制柜的柜体开口尺寸，不需要额外做转接件就能直接安装。

元件之间的间距设置也充分考虑了实际操作的便利性：相邻按钮、旋钮之间的净距不小于20mm，戴劳保手套操作的时候不会误碰到相邻的元件，避免误操作引发的设备风险。所有操作元件的安装高度都落在操作人员站立时的手部舒适操作区间，屏幕的安装角度适配人眼平视的视角，长时间查看屏幕参数也不会产生视觉疲劳。面板表面做了哑光喷塑处理，既可以抵御车间环境中的油污、粉尘附着，也能避免光线反射干扰屏幕查看与状态灯辨识。接线端的让位空间在面板背面做了统一规划，每个元件后方都预留了足够的接线操作空间，布线时可以顺着面板背面的理线结构整理线束，不会出现线束挤压、干涉元件安装的问题。

从结构可靠性角度看，面板的板材厚度选型兼顾了强度与重量，安装后不会因为长期按压操作产生变形，所有元件的安装位都做了加强翻边，频繁操作也不会出现孔位松动、元件下沉的问题。整体布局没有冗余的设计，每一个元件的位置都对应实际生产操作的流程逻辑，从查看屏幕参数、确认设备状态，到切换模式、触发操作、紧急停机，整个操作流程的动线在面板上从左到右顺畅排布，完全符合一线操作人员的操作习惯，能有效降低操作失误率，提升设备运行的操作效率。
