汽车保险丝紧固件检测用铝型材机架设备

这套机架结构主要面向汽车线束生产环节中保险丝紧固件的装配检测工序，在汽车零部件装配线的末端检测工位承担核心承载功能，区别于常规输送类机架，其结构设计完全围绕人工取放件、检测模块内嵌的作业逻辑展开。从实际落地场景看，这类设备多布置在总装车间的零部件质检区，紧邻保险丝组件装配工位，作业人员完成紧固件拧紧工序后，可直接将待检组件放置在设备伸出的托板上，无需长距离转运，能有效压缩单工序的作业周转时间。

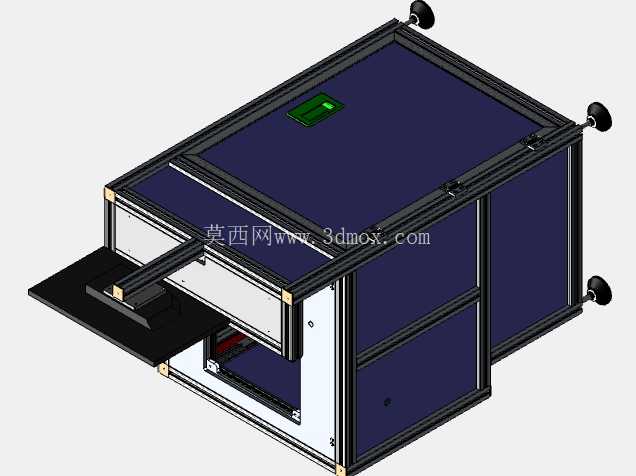

整体框架采用欧标40系列铝型材搭建，型材拼接处采用内置角码连接，外部无突出的连接紧固件，既避免了作业过程中衣物、工件勾挂的风险，也能保证框架整体的平面度公差控制在每米0.2mm以内，满足内嵌检测模块的安装基准要求。框架的三个侧面采用深蓝色亚克力板做封闭防护，一方面可以阻挡车间内的灰尘、焊渣飞溅进入设备内部，保护内置的检测电路与传感元件，另一方面深色护板可以减少车间照明光线对检测区域的干扰，提升视觉检测类模块的识别准确率。顶部预留的嵌入式安装槽位，可根据检测需求安装状态指示灯、扫码枪或者操作按钮，图中顶部的绿色嵌入式模块即为设备运行状态指示灯，正常运行时常亮，出现紧固件漏装、扭矩不合格情况时会切换为红色闪烁状态，提醒作业人员及时处理异常件。

设备前部设计有可抽拉的工件承载托板，托板采用黑色电木板加工，具备良好的绝缘性能与耐磨特性，托板底部配套线性导轨做滑动支撑，抽拉行程控制在300mm，完全覆盖人工取放件的操作范围，托板拉出时可承载最大5kg的待检组件，推入后自动触发位置传感器，启动内置的检测流程，无需额外按动操作按钮，简化作业步骤。框架两侧安装的黑色橡胶滚轮为设备移动限位件，当设备需要在车间内调整工位时，可通过底部的脚轮推移，侧面滚轮可避免推移过程中框架与周边设备、墙体发生刚性碰撞，保护铝型材框架表面不被磕碰划伤。

从安装边界来看，这套设备的整体占地尺寸控制在长800mm、宽600mm、高700mm范围内，刚好适配标准车间工作台的旁侧安装空间，不需要额外做地基固定，底部配置可调脚杯，可根据地面平整度调整设备水平度，调整范围为±15mm，即使在车间环氧地坪存在轻微坡度的情况下，也能保证框架处于水平状态，避免抽拉托板出现卡滞、滑动不畅的问题。框架内部预留了三层安装板位，可根据不同的检测需求，分层安装扭矩检测模块、视觉识别模块、电路控制板等组件，走线全部通过铝型材的内置槽位布置，外部无裸露线缆，既整洁美观，也能避免线缆被工件刮蹭造成的设备故障。

在设计思路上，这套结构没有采用复杂的焊接机架方案，而是全部采用铝型材装配式搭建，核心考虑是汽车零部件检测工序的调整频率较高，装配式结构可根据后续的工艺变更快速调整框架尺寸、增减安装位，不需要重新做焊接、喷涂加工，能大幅缩短设备改造的周期，降低改造成本。同时铝型材本身的重量较轻，整体设备重量控制在45kg以内，两名作业人员即可完成移位、安装，不需要借助起重设备，适配车间多工位灵活调配的使用需求。托板的定位位置做了硬限位设计，每次推入后的重复定位精度可控制在0.1mm以内，保证待检的保险丝紧固件组件每次都能到达检测模块的预设位置，避免因位置偏差导致的检测误判。

从实际使用的角度看，这类设备的防护设计也充分考虑了车间的复杂工况，侧面的亚克力板采用快拆式安装，不需要工具即可快速拆卸，方便日常对设备内部的元件进行清洁、维护，顶部的盖板同样采用嵌入式安装，可直接掀开对顶部的操作元件进行检修。框架的边角位置全部加装了尼龙材质的护角，即使作业人员在操作过程中磕碰，也不会造成人身伤害，符合车间设备的安全设计规范。不同于大型自动化检测设备，这套轻量化的机架结构更适配中小批量的汽车零部件生产场景，既可以单独作为人工检测工位的承载设备使用，也可以通过对接输送线，接入自动化生产线中作为在线检测工位的主体框架，具备较强的场景适配能力。
