适配吉普JLU的12V磷酸铁锂电池固定支架

这款金属支架的核心应用场景，是吉普JLU车型行李箱地板下的货运储物区域，用来固定12V 30AH规格的磷酸铁锂电池，解决车辆改装、户外作业时动力电池移位、磕碰的问题。日常越野行驶、长途穿越过程中，后备箱区域的货物会随车身颠簸产生晃动，没有专用固定结构的电池很容易出现接线松脱、壳体磨损甚至短路的风险，这款支架就是针对这个特定安装空间做的适配设计，不需要对原车内饰板做破坏性切割，直接依托平整的安装面就能完成固定。

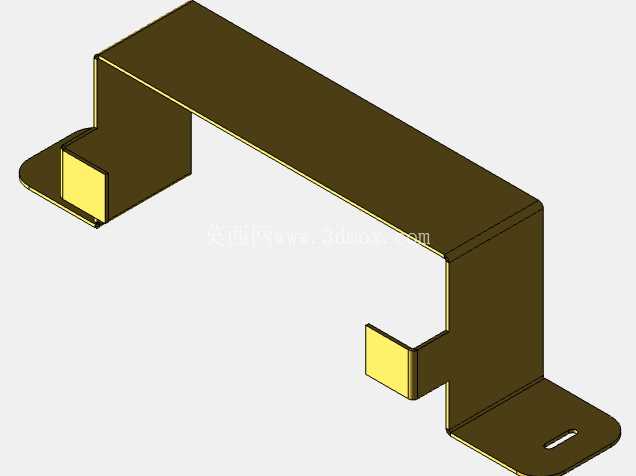

从结构设计来看，整体采用0.063英寸厚度的5052铝板作为加工基材，通过激光切割、数控折弯工艺一体成型，没有额外的焊接拼接部位，既控制了整体重量，也避免了焊接位置的应力集中问题，长期在车载振动环境下使用也不会出现焊缝开裂的情况。支架侧面预留的通孔专门适配M4规格的螺栓穿过，既可以用来和车身安装点位锁止固定，也能根据实际电池的尺寸公差，搭配绑带做辅助束紧。设计时特意参考了常用钣金加工的折弯系数规范，所有折弯内R角都匹配板材厚度对应的工艺要求，不需要额外做二次校形就能保证各安装面的平面度公差，加工时直接导入展开图就能完成排样生产，材料利用率能控制在合理区间。

尺寸匹配上，支架适配的电池安装边界为3.3英寸×7.2英寸×6.9英寸，设计时特意将宽度方向预留了一定的冗余量，安装时可以在支架和电池壳体之间填充泡沫缓冲垫，抵消越野路面的高频振动，避免金属支架和电池硬接触产生摩擦异响，也能防止电池外壳被金属锐边划伤。考虑到安装位置靠在车身内饰墙面上，支架背面没有设计突出的标签安装位或者加强凸台，避免和内饰板产生干涉，即使后续同规格电池因为环保迭代出现小幅尺寸调整，这个预留的间隙也能兼容一定范围内的尺寸变动。支架侧面的支撑高度做了针对性优化，安装完成后支架顶面不会和上层的行李箱地板直接接触，避免车辆满载时地板下压挤压到电池顶部的接线端子。

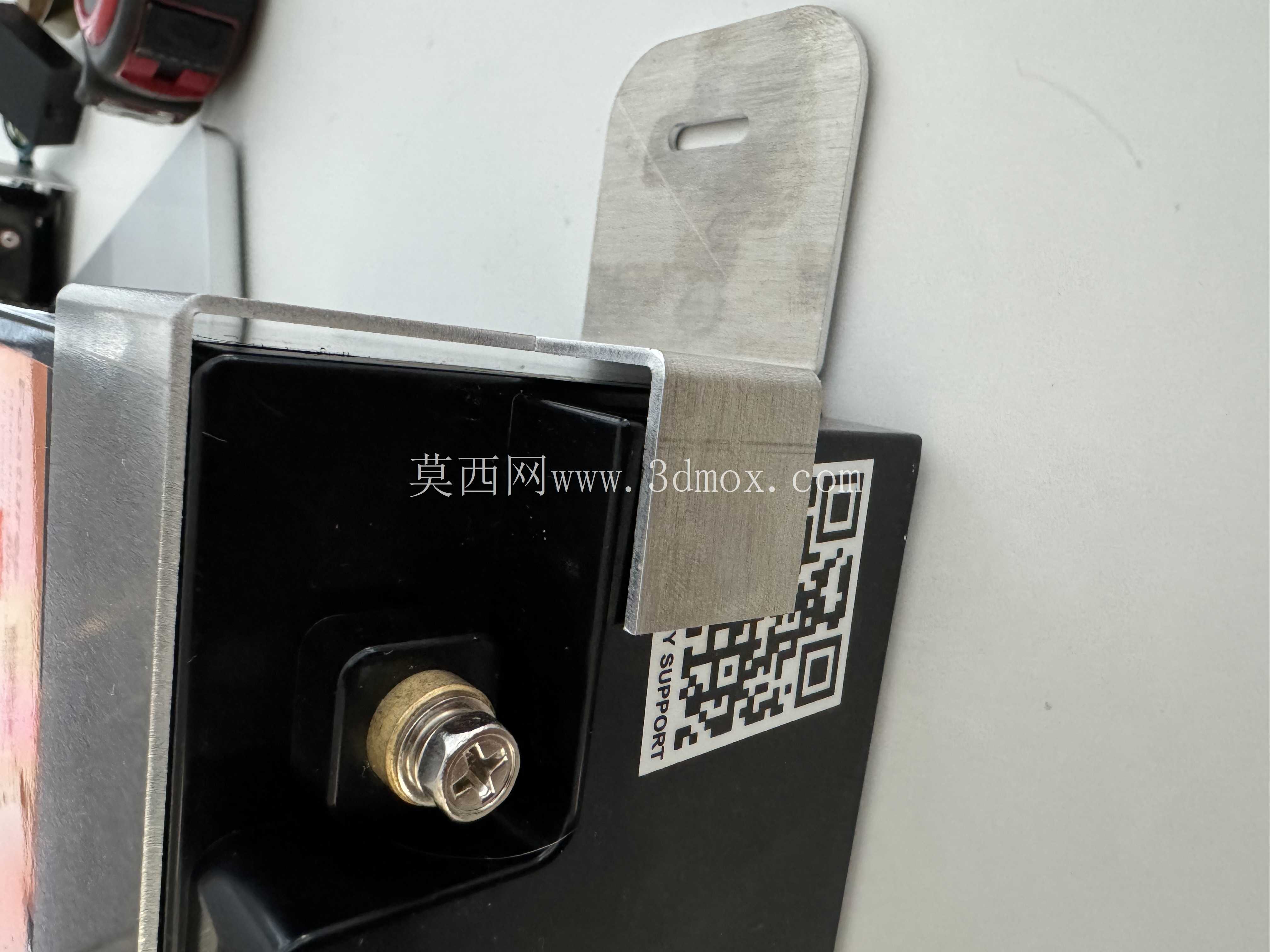

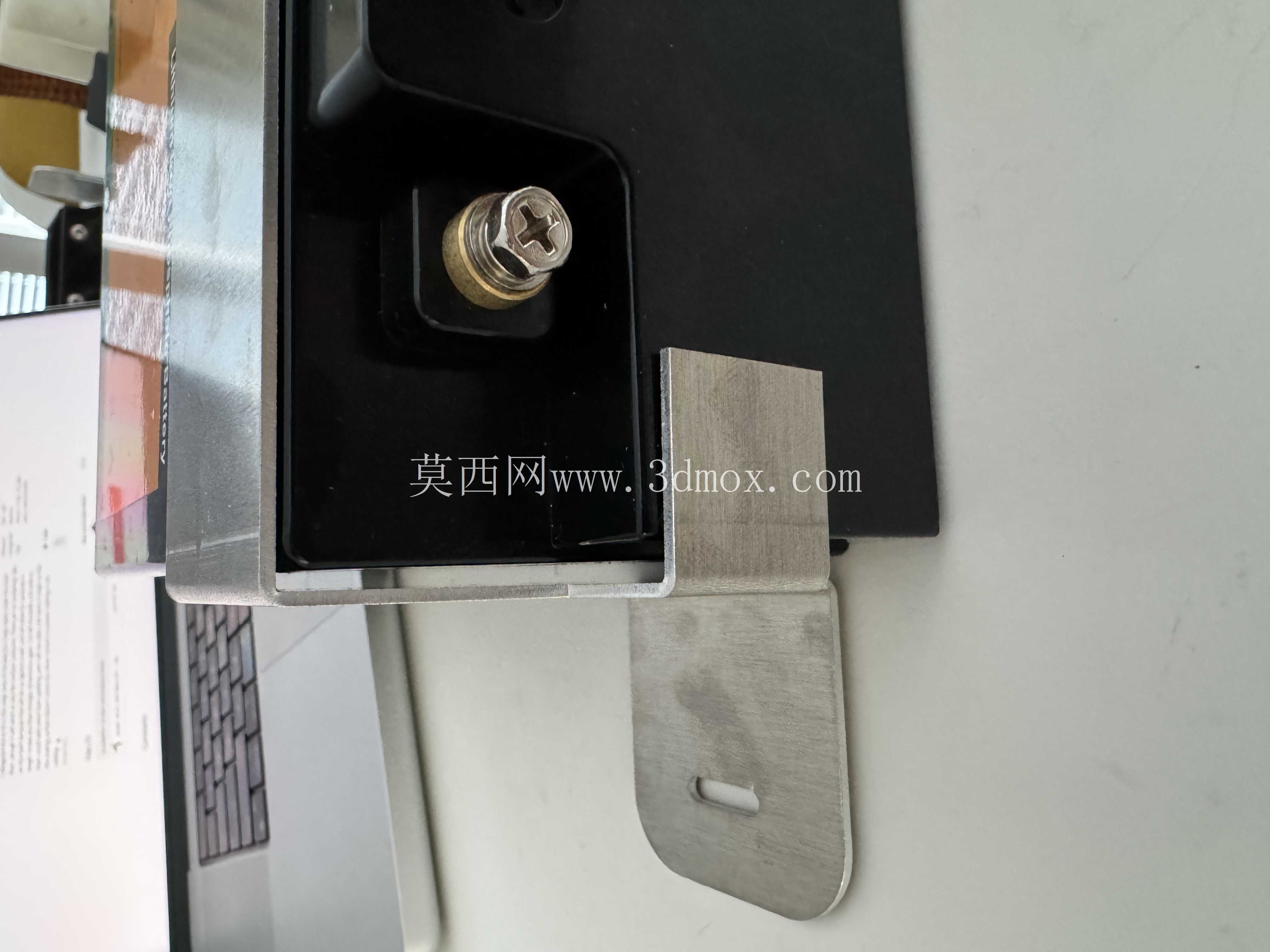

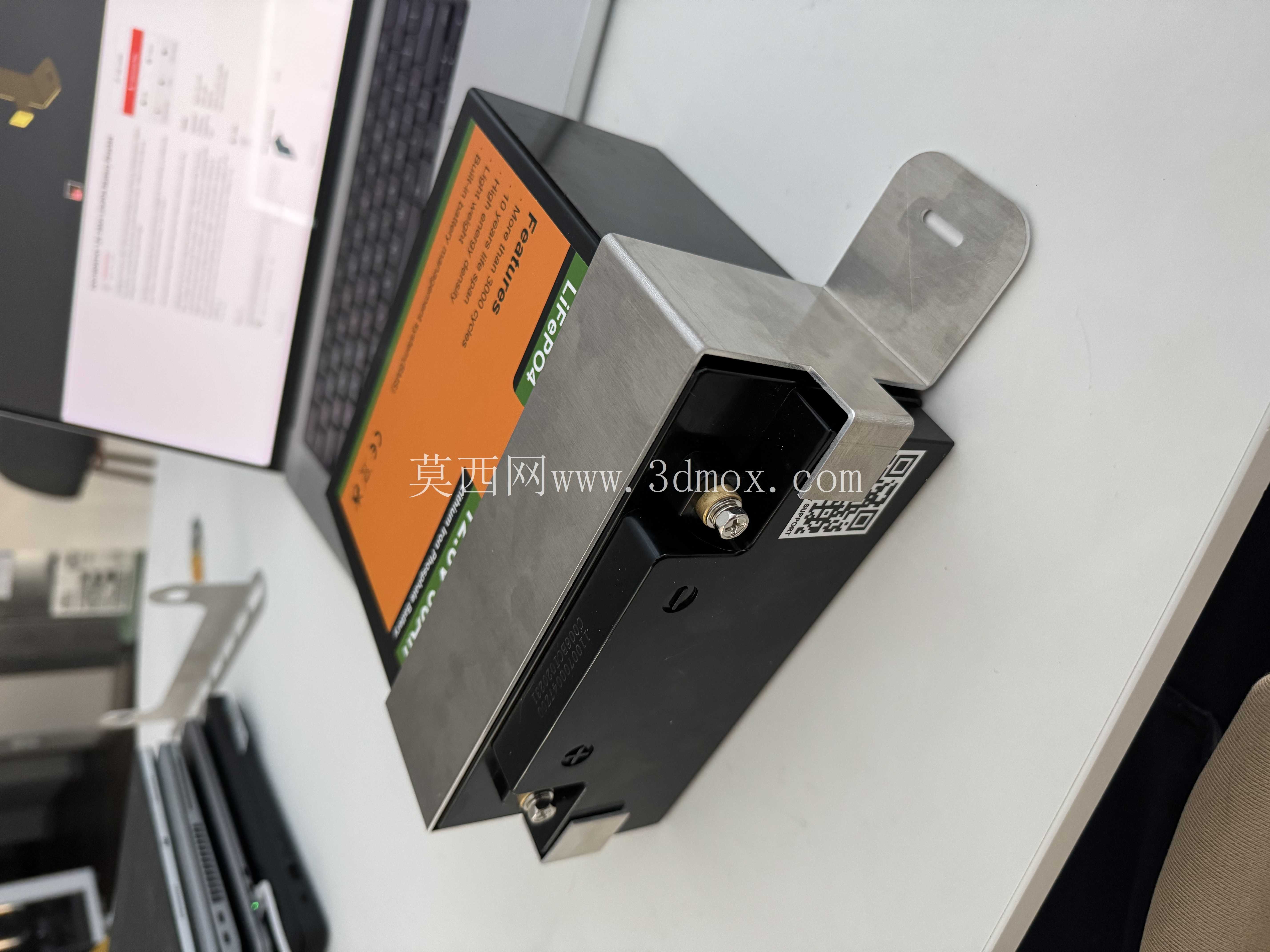

实际安装时，支架底部的两个延伸安装耳可以直接贴合在车身的平整钣金面上，安装耳上预留的长圆孔可以适配车身原有安装孔位的位置公差，不需要重新打孔攻丝，降低改装的施工难度。如果需要更紧密的贴合效果，只需要在支架顶板的宽度方向上去掉1/8英寸的余量，就能让支架和电池侧壁完全贴合，消除装配间隙。支架整体的折弯结构形成了门型的包覆空间，电池放入后前后左右四个方向都有定位挡边，即使车辆在陡坡、侧倾路面行驶，电池也不会从支架中脱出。

从使用场景拓展来看，这款支架的结构并不局限于车载储物区安装，只要是平整的安装平面，都可以用它来固定同尺寸的磷酸铁锂电池，比如户外移动电源的内置固定、小型储能设备的机架安装等场景都能适配。设计时没有做多余的装饰性结构，所有的折弯、开孔都是服务于固定功能，没有冗余的加工工序，批量生产时的成本控制优势明显。针对钣金加工的工艺特性，所有的折弯边都做了合理的避空设计，不会出现折弯时材料挤压变形的问题，展开后的轮廓没有尖锐的内角，激光切割时不需要频繁调整切割参数，生产效率更高。考虑到车载环境可能存在的凝露、泥水溅洒情况，5052铝板本身的防锈性能足够应对这类使用场景，不需要额外做表面喷涂处理，也不会因为长期使用出现锈蚀污染电池壳体的问题。
