四针直角弯脚自复位轻触按键结构

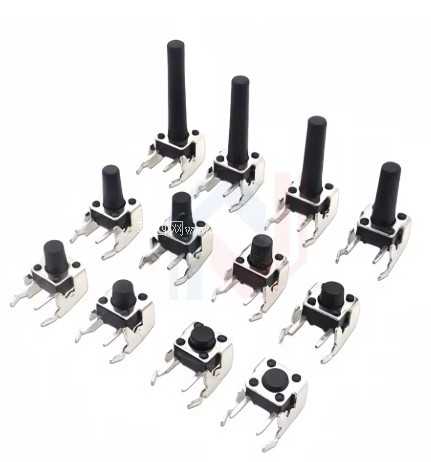

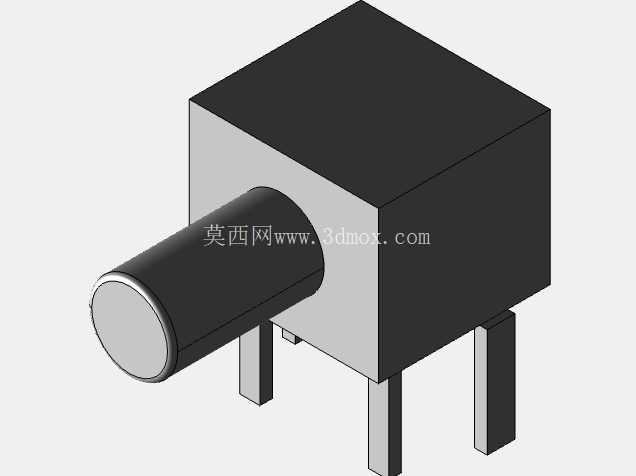

这类四针直角弯脚的自复位触觉按钮，是消费电子、工业控制板卡上用量极大的基础输入元件，日常接触的家电控制面板、车载按键模组、工控手持终端、小型检测设备的触发输入位，几乎都能见到同结构产品的身影。不同于直插式按键，直角弯脚的结构设计专门适配板侧卧式安装场景，当设备内部PCB堆叠空间紧张，垂直方向没有足够余量容纳直立式按键的高度时，这类弯脚结构可以将按键本体贴装在PCB边缘，操作面与PCB板面平行，充分利用板边的横向空间，大幅压缩整机的垂直方向厚度，很多超薄型手持设备、薄型工控IO模块的按键布局，都会优先选用这类安装形式的按键。从功能特性上看，这类按键属于瞬时触发型元件，常态下依靠内部弹性簧片保持触点断开状态，当操作面受到达到触发阈值的按压力时，内部动触点与静触点快速接通，撤去按压力后簧片自动回弹，触点立刻断开，不存在锁止保持状态，完全匹配点动触发的信号输入需求，比如设备的功能切换、参数微调、复位触发这类不需要持续保持接通的操作场景，用这类按键可以避免额外加设解锁电路，简化板卡的线路设计。做这类元件的三维建模时，首先要卡准安装边界的核心尺寸：首先是四个引脚的折弯角度与跨距，直角折弯处的R角不能过大，否则插装时引脚无法顺利穿过PCB的对应焊盘孔，引脚伸出焊盘的长度要控制在波峰焊的标准吃锡范围内，过长会导致焊锡爬升过高连锡，过短则会出现虚焊风险。按键本体的金属底座是主要的定位基准，底座上的四个定位凸点要和PCB上的定位孔严格同轴，装配时底座可以完全贴合PCB板面，不会出现倾斜偏移，保证按键操作面的高度与设备外壳的按键孔位齐平，不会出现按键卡滞、按动行程不足的问题。按键的操作帽是黑色弹性材质，建模时要预留出按压行程的活动空间，按动方向的活动间隙要和内部簧片的触发行程匹配，一般这类小尺寸轻触按键的触发行程在0.2到0.3毫米之间，操作力控制在160克力到250克力区间，建模时如果忽略行程间隙，会导致装配后按键处于常通状态，或者按动时没有清晰的触觉反馈。很多新手建模时容易忽略引脚的共面度问题，四个弯脚的焊接端面要处于同一平面，贴装时才能同时接触焊盘，如果其中一个引脚高度偏差超过0.1毫米，过波峰焊时就会出现虚焊，批量生产时会大幅提高返修率。另外金属底座的四个固定脚是插装后折弯固定在PCB背面的，建模时要预留出折弯后的让位空间，不能和背面的其他元件产生干涉。从实际选型的角度看，这类按键的接触电阻一般控制在50毫欧以内，绝缘电阻能达到100兆欧以上，可以通过12V 50mA的小电流信号，完全满足控制信号的传输需求，不能用来直接通断大电流负载，这点在结构设计时就要和电气设计人员做好协同，避免出现选型错误。在车载场景应用时，还要考虑按键的温度适应范围，这类结构的按键一般可以在-40℃到85℃的环境下稳定工作，簧片的寿命可以达到10万次以上的按动循环，完全满足车载按键的使用周期要求。建模过程中还要注意操作帽与金属底座之间的防尘间隙，间隙过大会让灰尘进入触点区域，长期使用后出现接触不良，间隙过小则会导致按动时卡涩，回弹不畅。很多设备外壳的按键孔会做一圈凸筋，刚好套在按键操作帽的外围，建模时要计算好凸筋与操作帽的配合间隙，单边留0.1到0.15毫米的活动量，既不会让按键晃动，也不会出现按压时摩擦外壳的问题。对于需要做防水处理的设备，还可以在按键操作帽与外壳之间加装硅胶防水帽，这时候建模就要提前预留防水帽的安装空间，计算好防水帽压缩后的厚度，避免按动行程被防水帽抵消，导致触发失效。
