2瓦太阳能板可调安装支架带空心插座结构

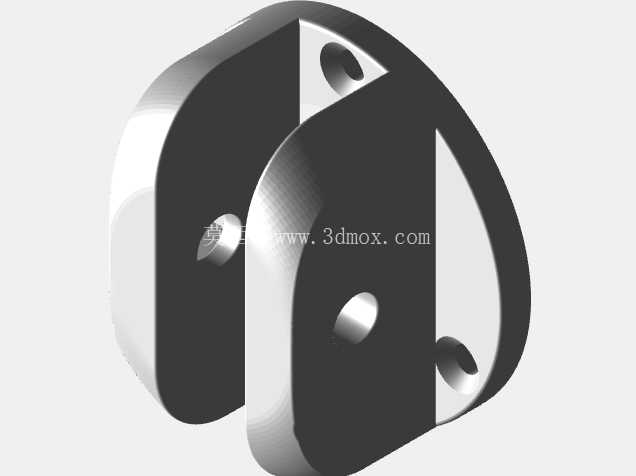

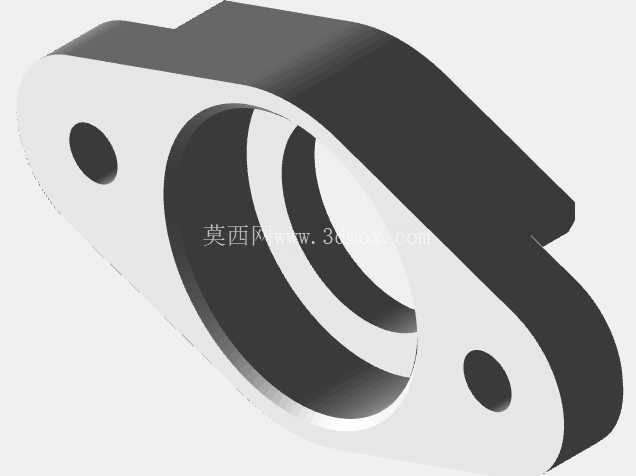

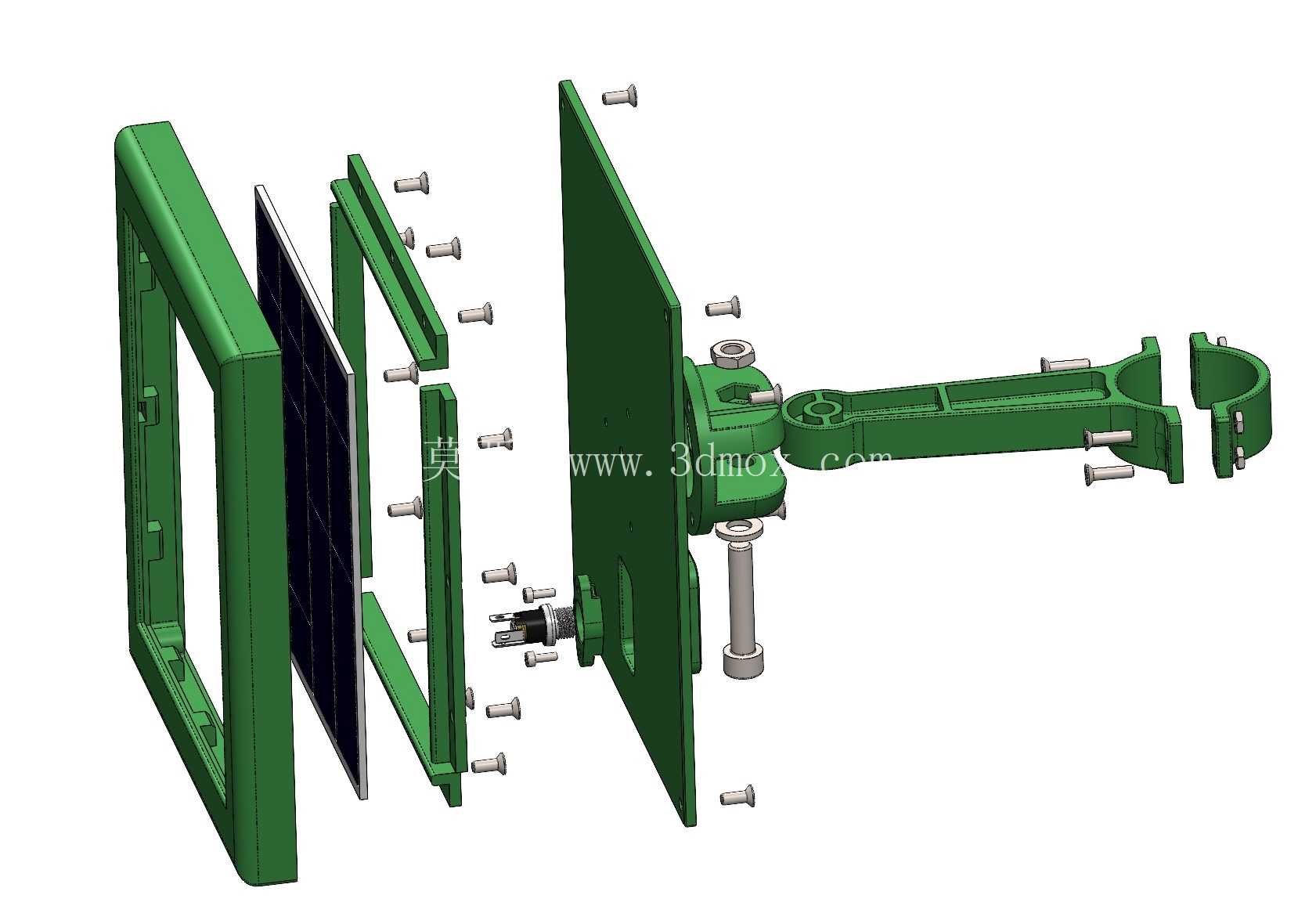

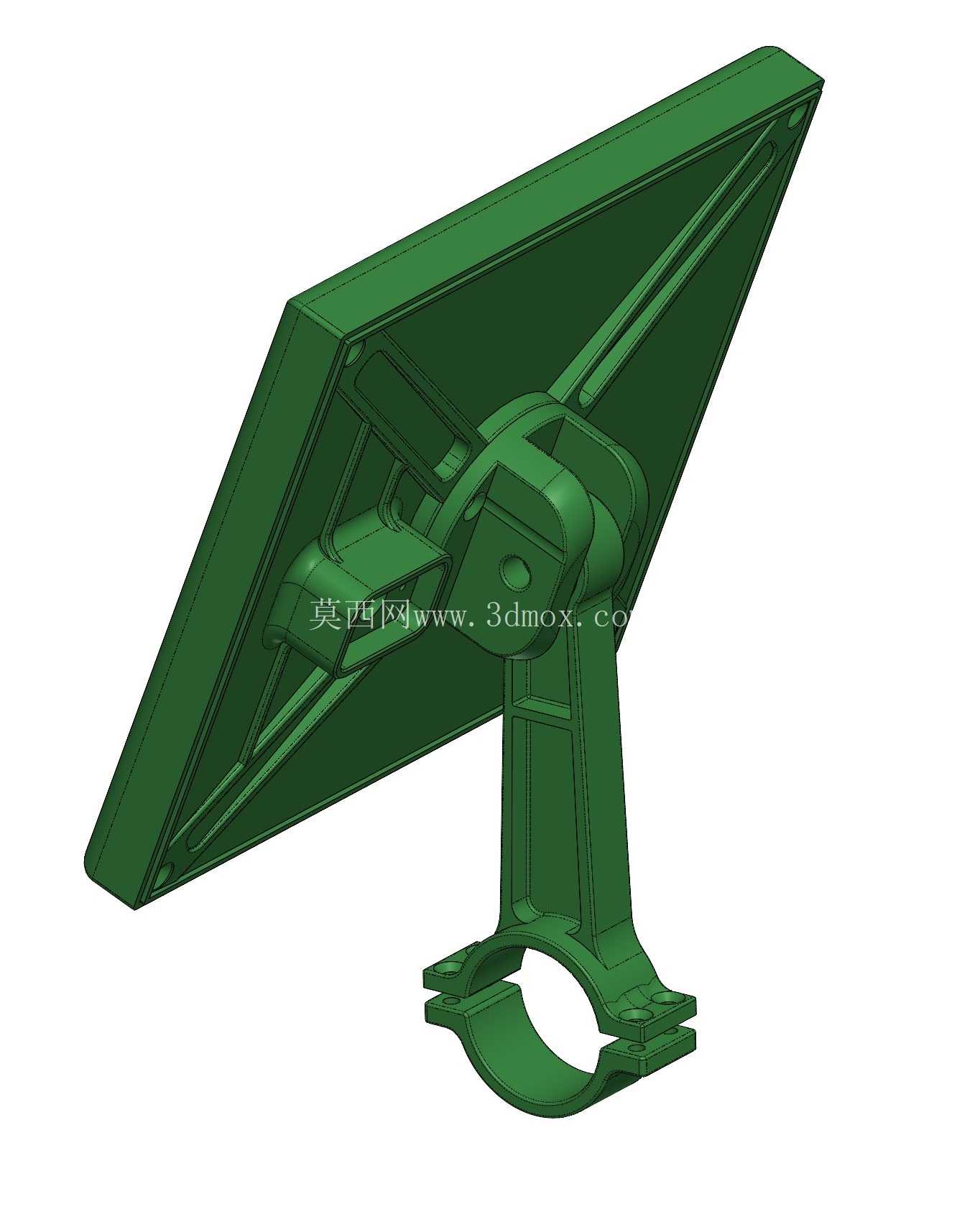

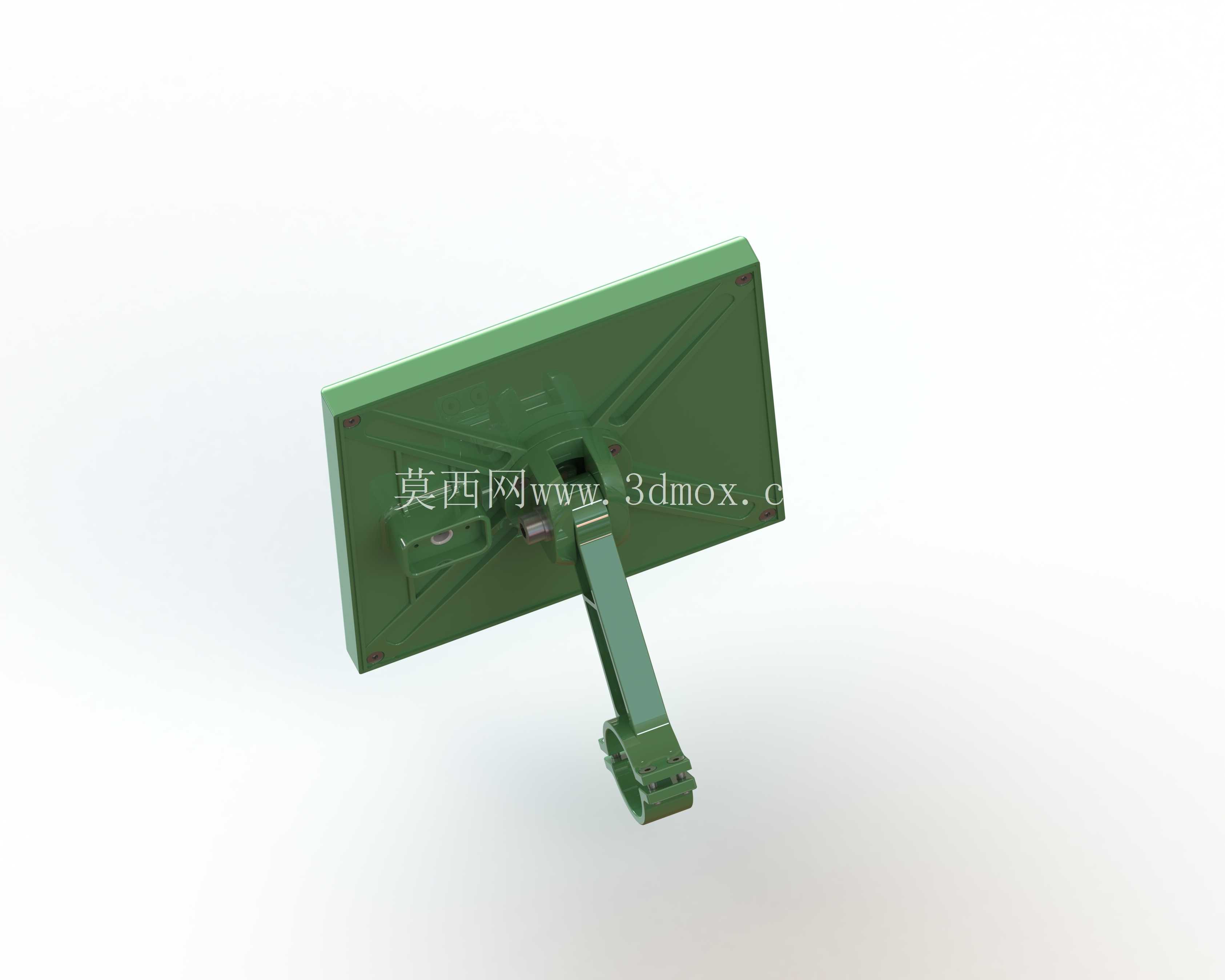

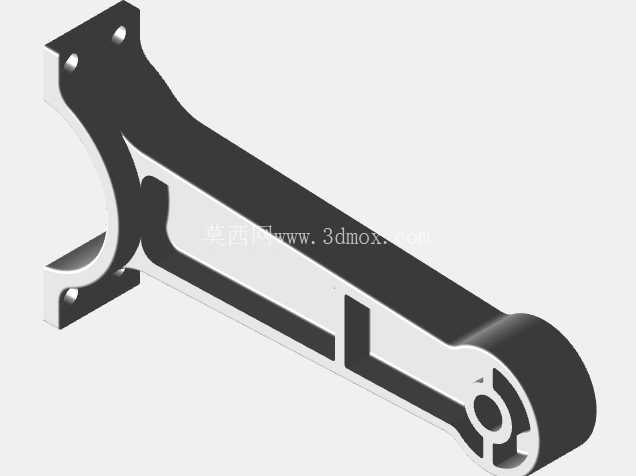

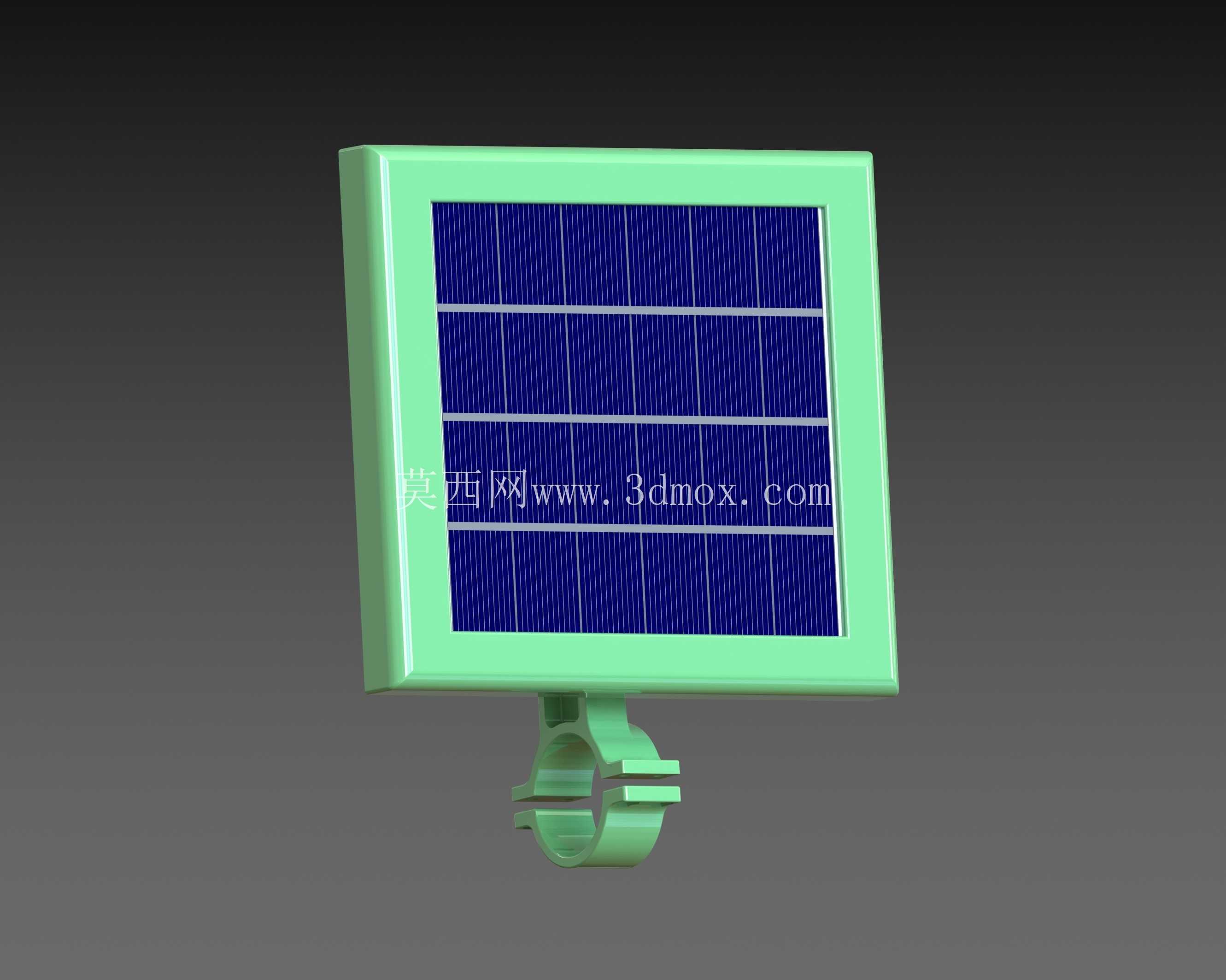

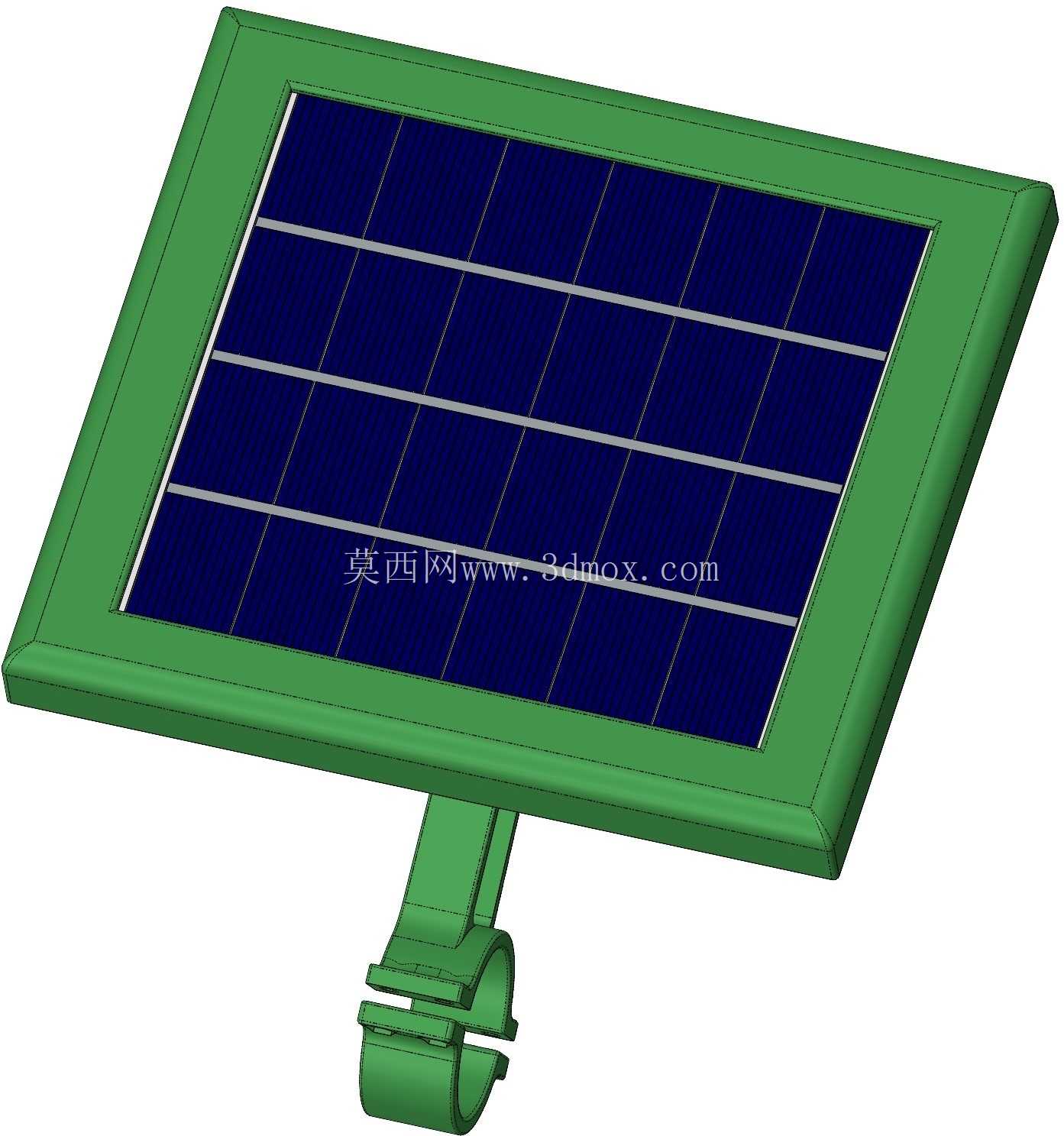

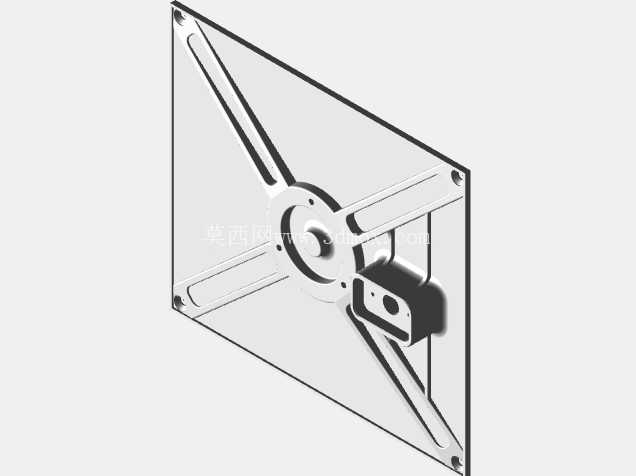

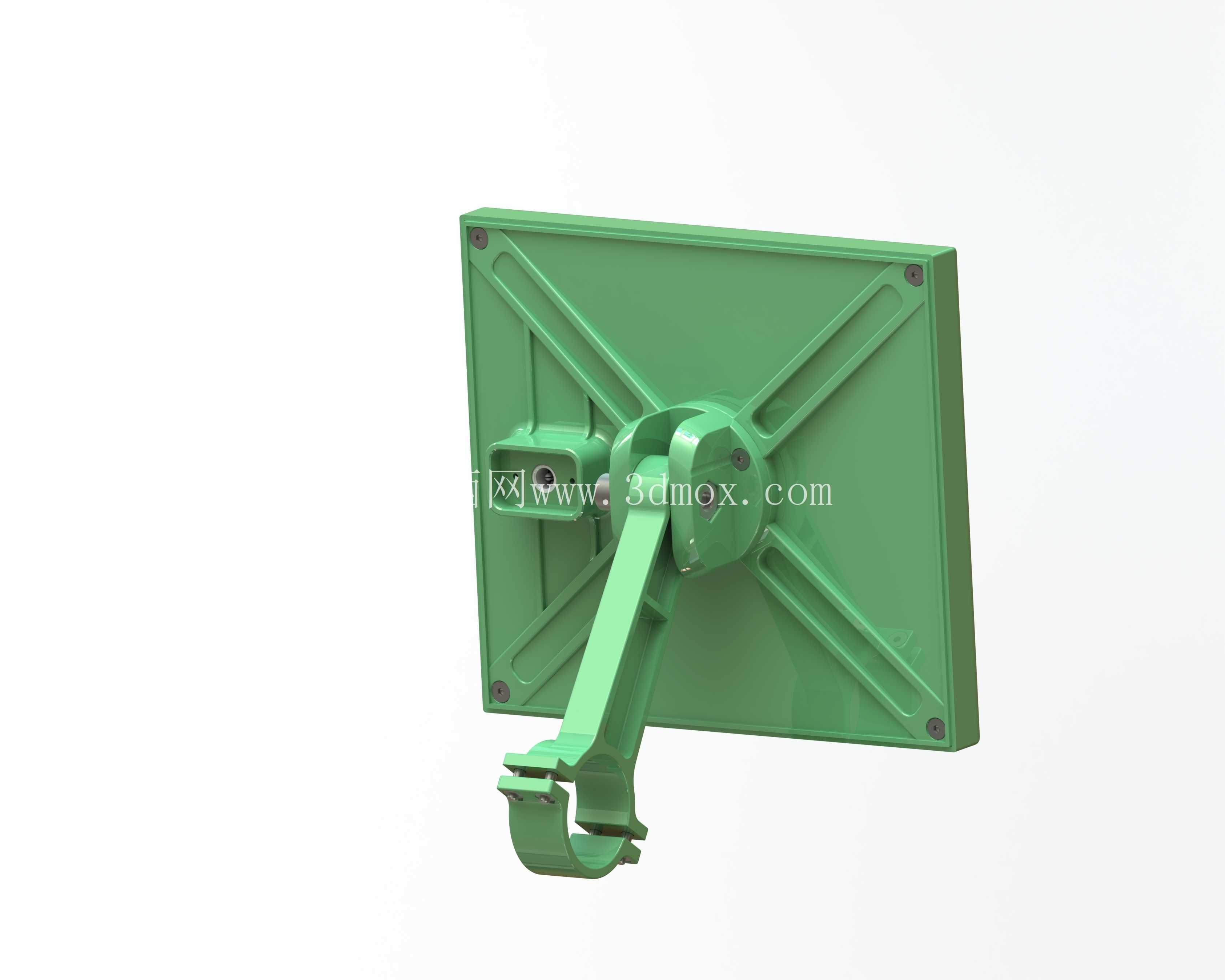

这款小功率光伏配套支架，主要面向户外零散小功率供电场景设计，适配单块2瓦规格的小型太阳能电池板，常见应用在庭院景观灯供电、户外小型传感器供电、庭院低压装饰设备供电这类不需要大功率光伏输入的场景，解决小尺寸光伏板在户外安装时角度不可调、走线外露易老化、固定不牢易被风刮移位的实际问题。从结构拆分来看，整套组件采用分体式装配设计，所有连接点位均采用标准紧固件锁紧，没有采用卡扣式易损连接结构，完全考虑户外长期使用的耐候性需求，避免长期日晒雨淋后连接件脆化断裂的问题。支架的角度调节结构采用铰接式锁紧设计，铰接位置预留了足够的锁紧摩擦力，用户可以根据安装地的纬度、不同季节的太阳高度角调整光伏板的俯仰角度，最大调节范围可以覆盖0到90度的俯仰区间，不管是壁挂安装在墙面、栏杆上，还是平装在露台平面、小型立柱顶端，都能找到合适的受光角度，最大化光伏板的发电效率。支架集成的空心插座结构，是这套设计区别于普通小型光伏支架的核心特点，插座直接集成在支架背板的出线位置，光伏板的正负极引线可以直接在支架内部完成接线，不需要额外在支架上开孔走明线，既避免了引线长期暴露在户外被紫外线老化、被雨水浸泡短路的风险，也让整体安装后的外观更整洁，没有外露的杂乱走线。从安装边界尺寸来看，整套支架的外框尺寸刚好适配2瓦规格小型太阳能板的外形尺寸，边框内侧预留了电池板的安装卡槽，电池板嵌入卡槽后通过侧边的压条锁紧，不需要在电池板本身额外打孔，不会破坏电池板的封装结构，避免打孔位置出现渗水损坏电池片的问题。支架的固定端采用抱箍式结构，可以适配常见的圆管、方管立柱安装，也可以通过转接片固定在平整墙面，安装时不需要定制特殊的转接配件，用常规的五金紧固件就能完成固定。整套结构的零件拆分逻辑清晰，所有钣金类零件都采用等厚度板材冲压成型，没有复杂的曲面异形结构，加工时不需要开复杂的成型模具，小批量生产时甚至可以通过数控钣金加工直接制作，零件的装配公差预留合理，紧固件都采用标准件，后期维护更换零件时不需要定制特殊配件，普通的五金店就能买到适配的替换螺丝。在结构强度设计上，支架的背板和外框都做了翻边加强处理，虽然整体尺寸不大，但是在常规户外风力条件下不会出现变形抖动的问题，铰接位置的锁紧轴采用金属材质，相比塑料铰接件的抗老化能力更强，长期户外使用不会出现锁紧失效、板体下垂的问题。走线位置的空心插座做了台阶式防水结构，接线完成后可以配合常规的防水胶圈实现户外防水要求，避免雨天接线位置进水短路。这套支架的设计没有冗余的装饰结构，所有结构都服务于安装固定、角度调节、走线防护这三个核心功能，对于需要搭建小型户外光伏供电系统的使用者来说，不需要额外设计转接结构、走线结构，直接用这套支架就能完成电池板的可靠固定，大幅降低小功率光伏户外安装的结构设计和施工成本。
