丝杠驱动剪叉式升降作业台结构设计

这款剪叉式升降结构采用丝杠作为核心驱动元件，在小型工位举升、教学演示、轻型工装调整场景中有着非常广泛的适配性。不同于液压驱动的剪叉设备，这套结构完全依靠丝杠的螺旋传动实现剪叉臂的开合控制，不存在液压油泄漏、管路维护的问题，整体结构紧凑，对安装空间的要求极低，非常适合在洁净车间、教学实验室、小型装配工位这类对环境整洁度要求高、举升载荷不大的场景使用。

从实际功能层面看，这套结构的最大举升行程可以达到200毫米，完全覆盖小型工位的高度调整需求，比如装配线上的工件高度微调、教学实验中的机械原理演示、轻型检测设备的高度对位都能满足。丝杠驱动的特性决定了它的运动过程是完全可控的，转动丝杠的输入扭矩和剪叉臂的开合角度呈稳定的线性对应关系，不会出现突然下坠或者行程窜动的问题，举升过程的平稳性远高于同类手动驱动的剪叉结构，哪怕是搭载精密的小型检测元件，也不会因为举升过程的抖动影响检测精度。

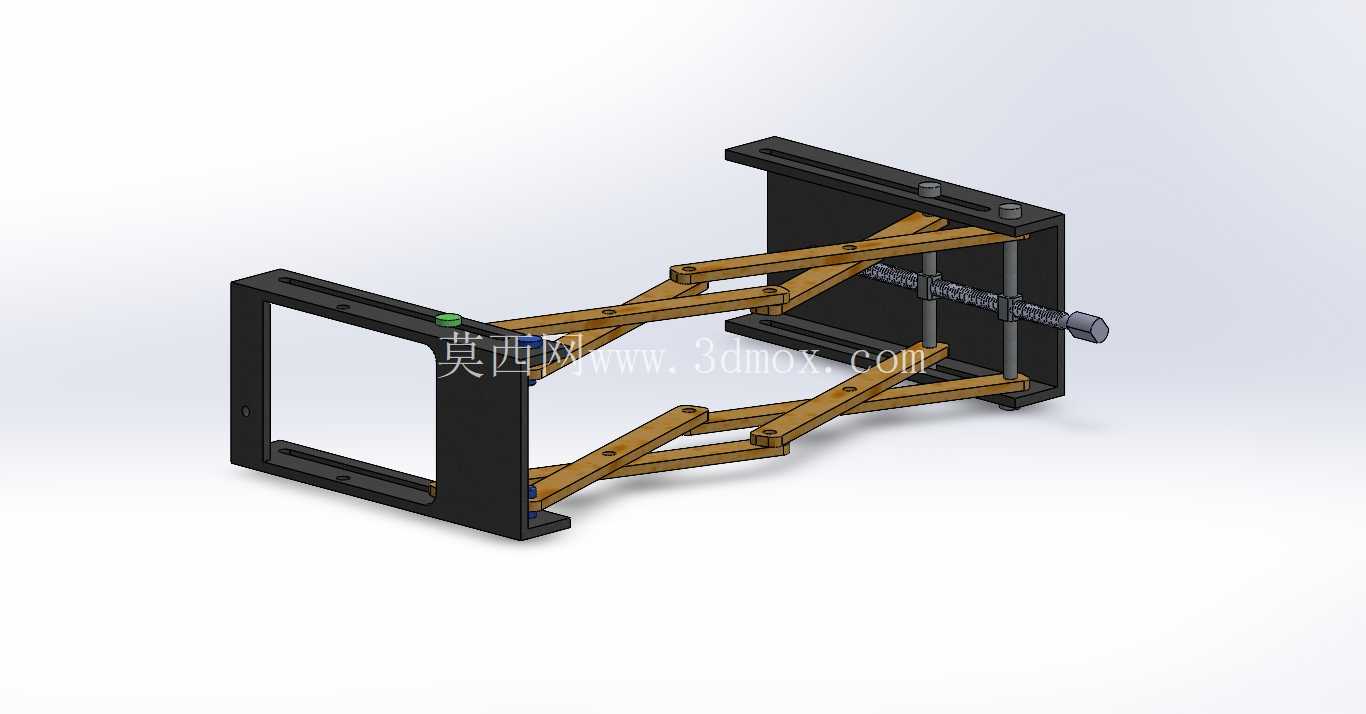

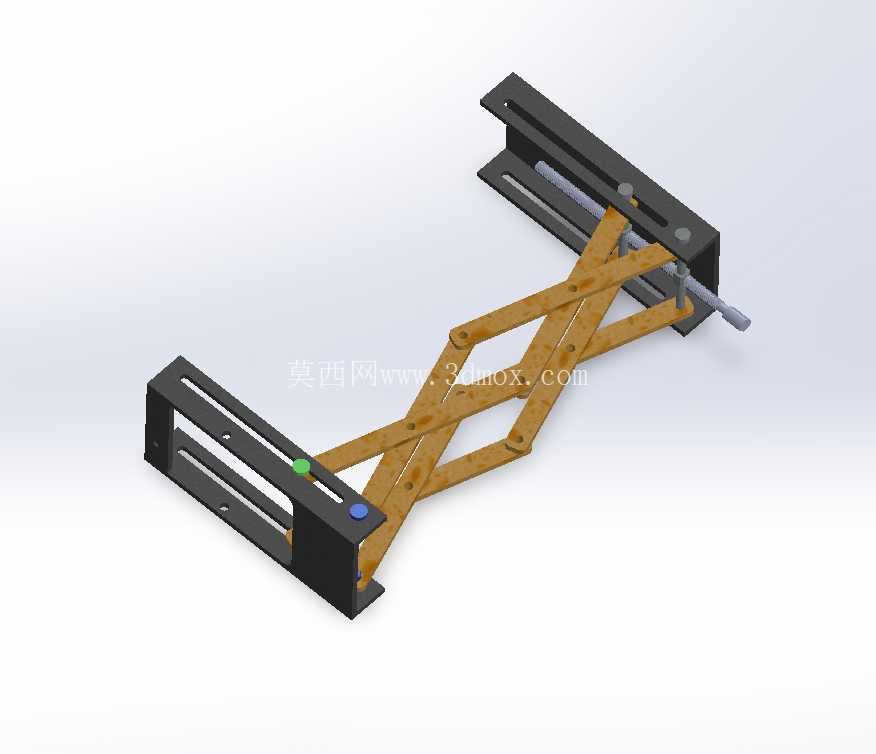

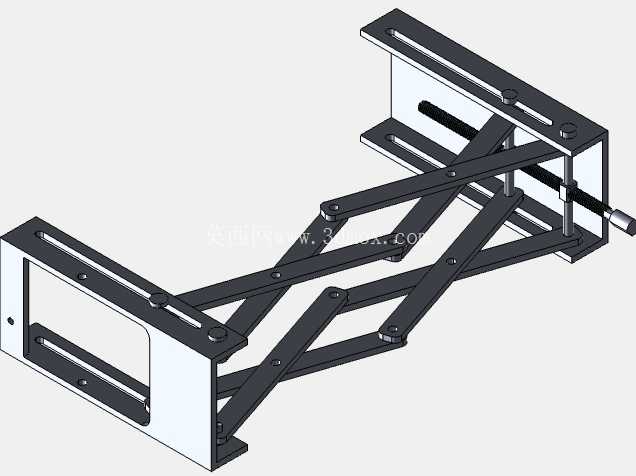

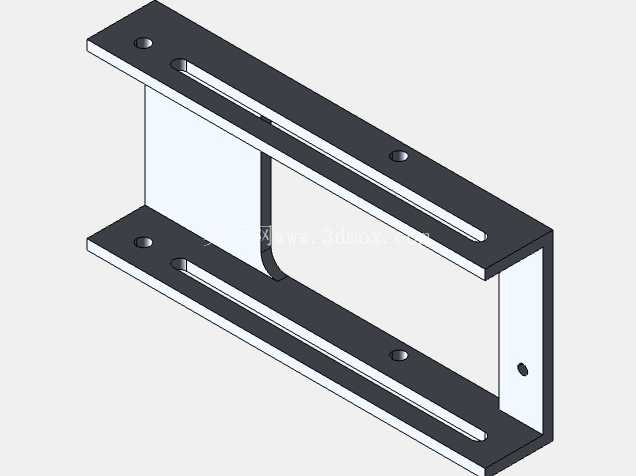

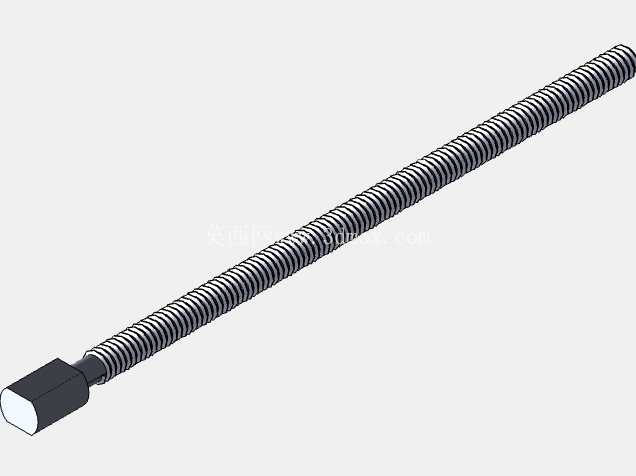

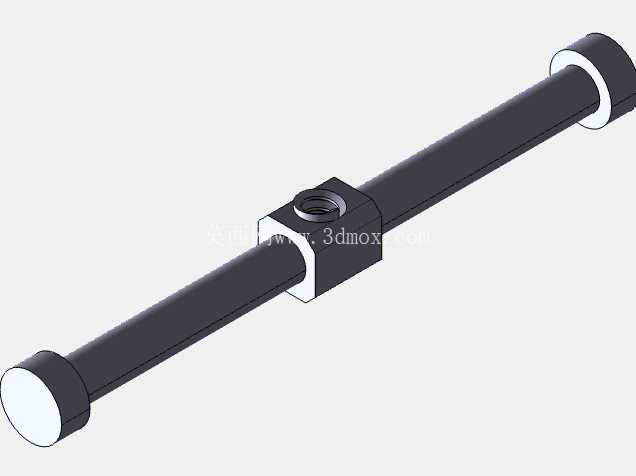

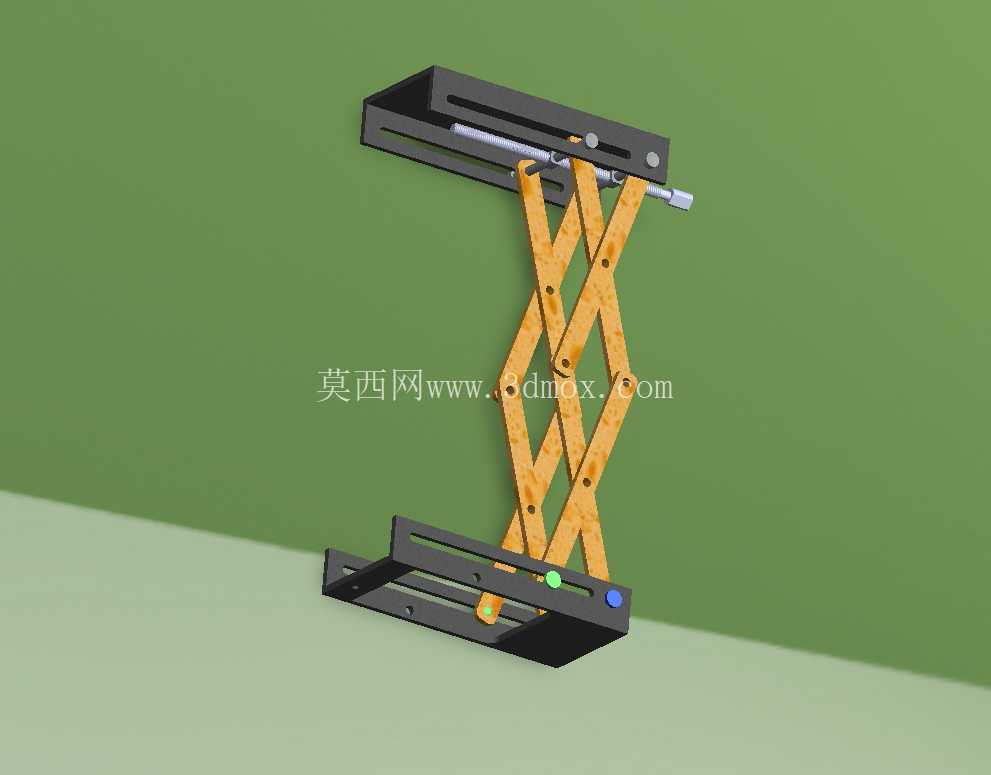

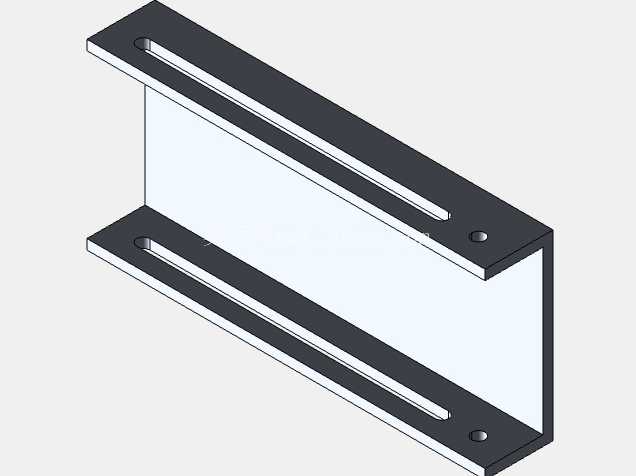

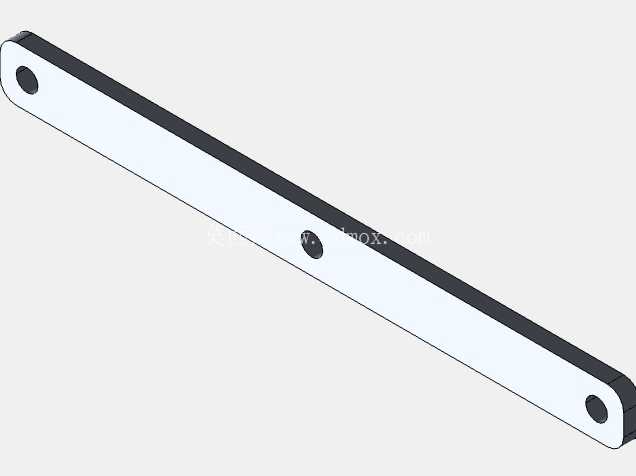

设计思路上，这套结构走的是极简实用的路线，上下两个安装平台都采用了带镂空槽的钣金结构，既可以通过镂空位置实现和上方工装、下方基座的螺栓固定，也能通过槽型孔调整安装位置，适配不同尺寸的搭载设备。剪叉臂采用多组交叉铰接的连杆结构，铰接点都做了同轴度约束，避免剪叉臂伸缩过程中出现卡滞，每一组剪叉臂的受力都经过均匀分配，不会出现单侧臂受力过载的问题。丝杠的安装位置布置在剪叉结构的上端铰接点处，通过转动丝杠带动上端的滑动铰接座横向移动，进而拉动剪叉臂完成升降动作，这种布置方式可以让丝杠的受力始终沿着水平方向，避免丝杠承受径向载荷，大幅延长丝杠的使用寿命，也能让操作力更小，手动转动丝杠不需要太大的力气就能完成全程升降。

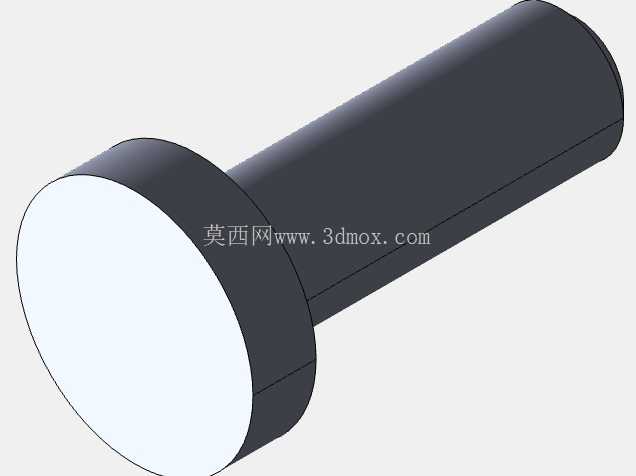

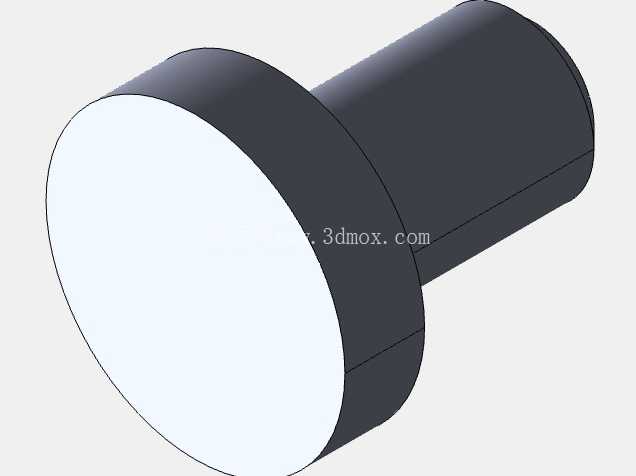

安装边界方面，这套结构在完全收拢状态下的整体高度非常低，不需要在安装位置预留太深的基坑，直接通过底部平台的安装孔固定在工作台面或者地面上就可以投入使用。上端平台的安装尺寸经过优化，既可以搭载小型工装夹具，也可以固定小型置物台，适配的搭载重量覆盖大部分轻型作业需求。剪叉臂的铰接点都采用了间隙配合的铰接轴，长期使用也不会出现磨损松旷的问题，所有的滑动接触面都预留了润滑脂加注的空间，日常维护只需要定期在铰接点和丝杠表面涂抹润滑脂就可以，不需要复杂的保养流程。

从结构学习的角度看，这套模型完整还原了剪叉升降机构的核心传动逻辑，把丝杠传动和连杆机构的运动关系做了非常直观的呈现，不管是用于机械原理教学演示，还是作为小型非标设备的升降模块参考，都有很高的参考价值。结构上没有多余的冗余设计，每一个零件都承担明确的功能，上下平台的镂空设计在保证结构强度的同时尽可能降低了整体自重，搬运和安装都非常方便。剪叉臂展开到最高位置时，整体的结构稳定性依然有充足的保障，侧向的晃动量控制在极小的范围内，不会因为举升到最高位置就出现结构失稳的问题。丝杠的端部设计了操作手柄的安装位，可以直接连接手摇柄或者小型伺服电机，既可以手动操作，也可以很方便地改造成电动驱动的版本，拓展性非常强。
