移动式路面铺装板拆除吊运作业设备

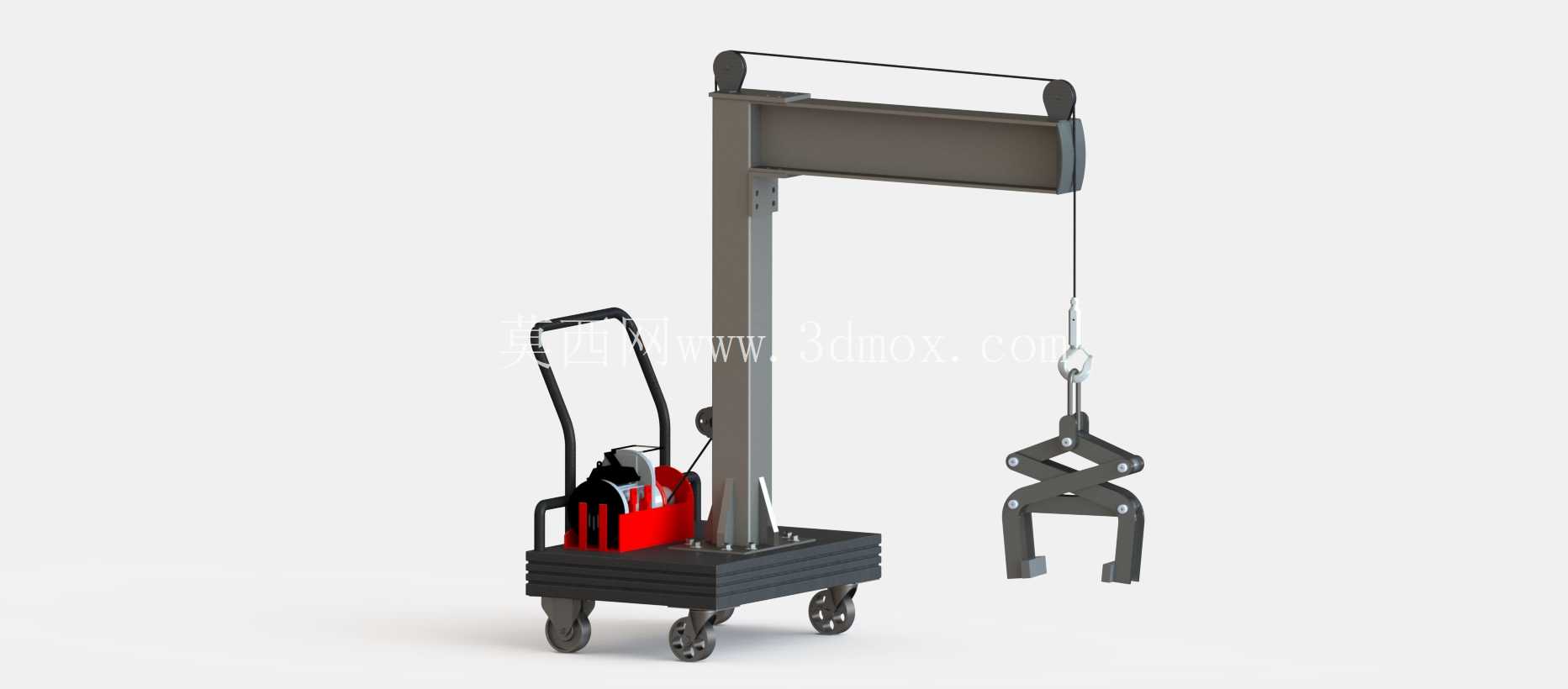

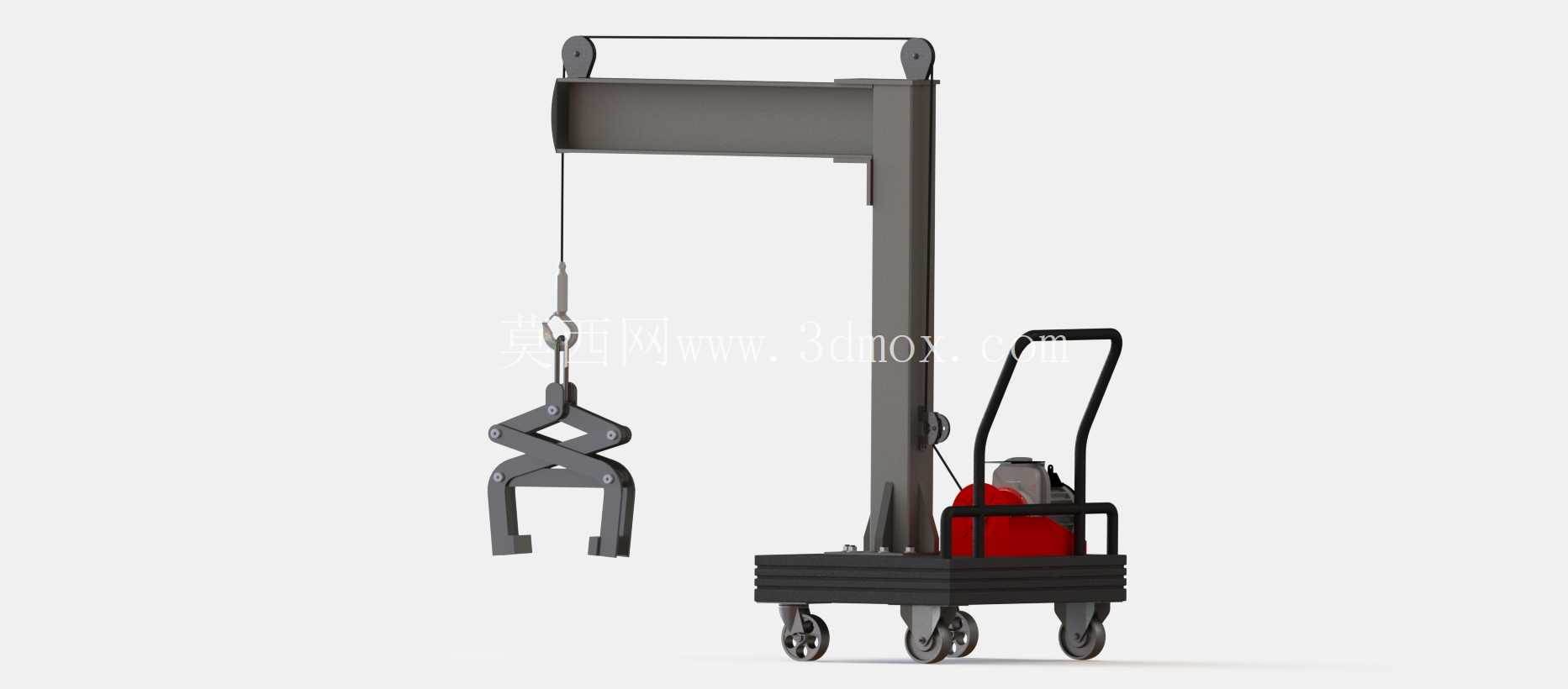

在市政道路养护、临时铺装路面拆解、厂区重载地坪板更换的作业场景里，这类带轮式移动底盘的吊运拆除设备，解决了传统人工撬拆、叉车配合吊装的作业痛点——常规铺装的混凝土路面板、钢制铺路板单块重量普遍在200-500kg区间，人工撬动不仅效率低下，还容易出现板材滑脱砸伤的安全隐患，而通用叉车受转弯半径、起吊高度限制，在狭窄的临时施工通道、已铺装好的成品路面区域作业时，很容易剐蹭周边设施、压损已完工路面。这款设备的设计核心就是围绕小空间重载拆除吊运的需求做的定向优化，底盘采用多层配重叠层结构，底部四个带刹车的工业脚轮兼顾移动灵活性与作业时的稳定性，配重块直接集成在底盘框架内，不需要额外附加配重物，转场时只需要松开脚刹就可以靠人力推行，单人就能完成设备转场与就位，不需要额外的牵引设备配合。立柱部分采用箱型截面钢结构设计，相比同规格的圆管立柱抗扭刚度提升40%以上，悬臂伸出长度控制在1.2m的作业半径内，刚好覆盖单块铺路板的起吊对位范围，不会因为悬臂过长导致额定起重量大幅衰减，悬臂顶部的定滑轮组做了全包式防护，避免钢丝绳脱槽引发的作业故障，钢丝绳末端配套的剪式自锁夹具是这款设备的核心作业部件，夹具的钳口做了锯齿形防滑处理，靠板材自身的重力触发锁紧，起吊重量越大锁紧力越强，不需要额外的人工锁扣操作，对位时只需要将夹具对准板材边缘下放，提升时就会自动夹紧，下放到位后夹具自动松脱，整个夹取脱钩流程不需要作业人员伸手到板材下方操作，从结构设计上规避了夹手、坠物的安全风险。动力单元集成在底盘靠近推手的位置，采用电动液压提升结构，控制按钮直接布置在推手附近，作业人员站在设备推手侧就可以完成起升、下降的全部操作，不需要额外的遥控装置或者旁人配合，动力单元的外壳做了防撞防护，避免转场时磕碰损坏液压管路与电池组件。从安装边界来看，设备整体收拢状态下的宽度控制在0.8m以内，长度不超过1.5m，高度在2m以内，可以直接通过常规的施工临时通道、厂区标准门洞，不需要拆解转运，作业时支脚不需要额外展开，只需要锁死脚轮就可以开展额定载荷内的吊运作业，最小作业空间只需要2m见方的区域，适合在地下管廊铺装路面拆除、小区内部道路维修、临时施工便道拆解这类空间受限的场景使用。设计过程中特意将整机重心控制在底盘中心靠前的位置，即使在悬臂最大伸出长度、满额定载荷的状态下，整机的倾覆稳定系数也能达到1.5以上，符合起重设备的安全规范要求，夹具的开合行程做了限位设计，最大开口尺寸适配常规50-150mm厚度的铺路板，不需要更换夹具就可以覆盖绝大多数常见铺路板的夹取需求，悬臂与立柱的连接位置做了加厚的加强筋板，避免长期重载作业出现焊缝开裂、结构变形的问题，底盘的脚轮安装座采用整体焊接结构，相比螺栓连接的安装座抗冲击性能更强，能够适应施工场地不平整路面的推行需求。设备的提升行程设置为1.8m，足够将铺路板吊离地面后直接放到配套的转运手推车或者小型货运车辆上，不需要二次抬升作业，液压系统设置了过载溢流阀，当起吊重量超过额定载荷时会自动溢流泄压，避免超载导致结构损坏或者钢丝绳断裂，推手位置做了防滑橡胶包裹，长时间推行也不会出现打滑的问题，整机的所有钢结构部件都做了抛丸除锈后喷防锈漆处理，能够适应户外施工的潮湿、多粉尘环境，延长设备的使用寿命。
