可拆式人字波纹板片板式换热设备结构

在化工、暖通、食品加工、船舶动力等多个工业场景里，换热环节的能效表现往往直接决定整套系统的运行成本，这款可拆式板式换热结构的设计，正是围绕紧凑占地、高传热效率、易维护清洗的核心需求展开。从实际应用场景来看，这类结构既可以用于暖通系统里的冷热媒水换热，也能在化工流程中完成工艺流体的热量回收，甚至在食品加工的巴氏杀菌环节，配合合规密封垫就能实现洁净流体间的无混传热，适配的工况压力通常覆盖1.0-1.6MPa区间，温度耐受范围根据密封材质不同可覆盖-20℃到180℃的常规工业换热需求。

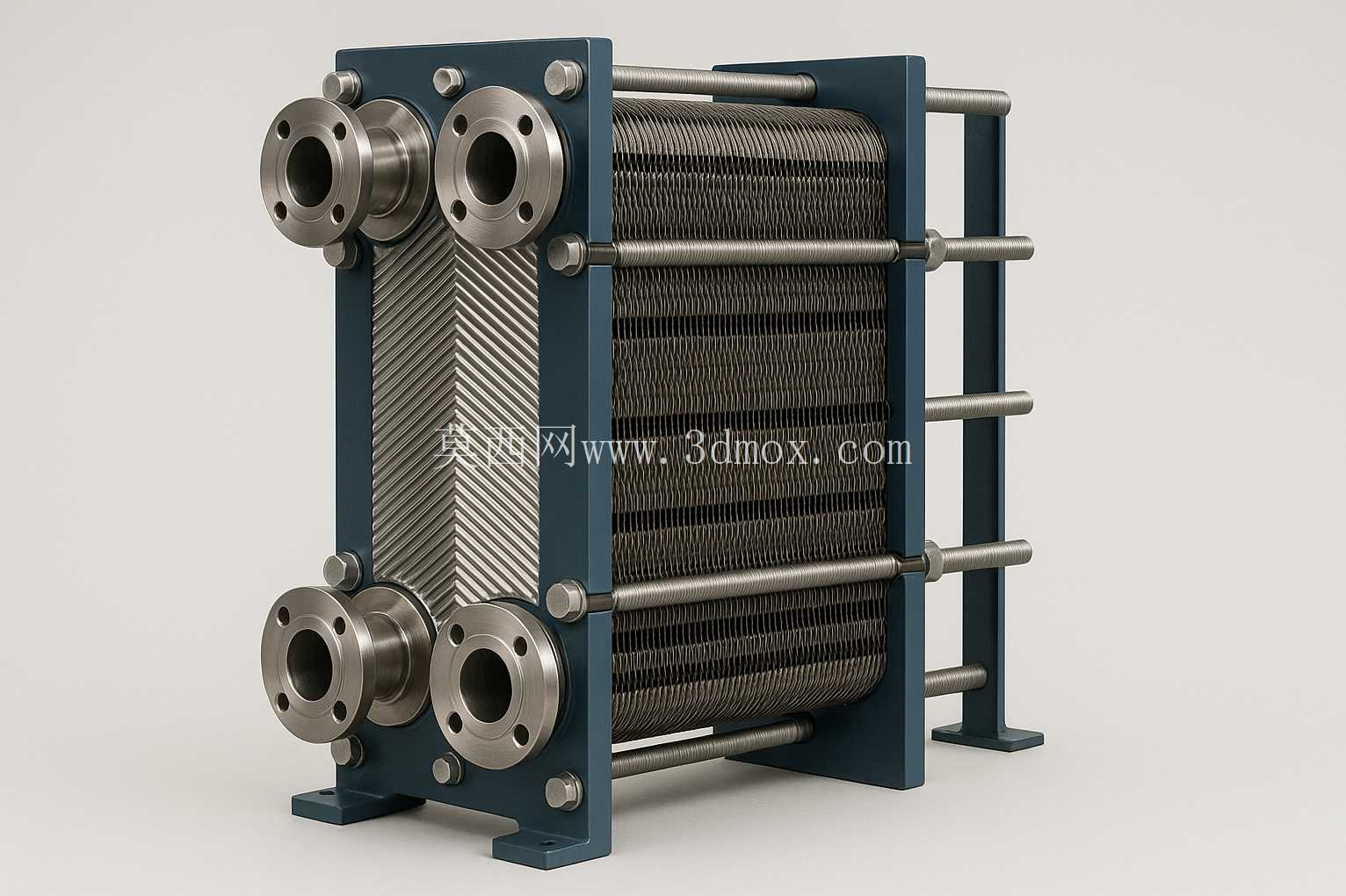

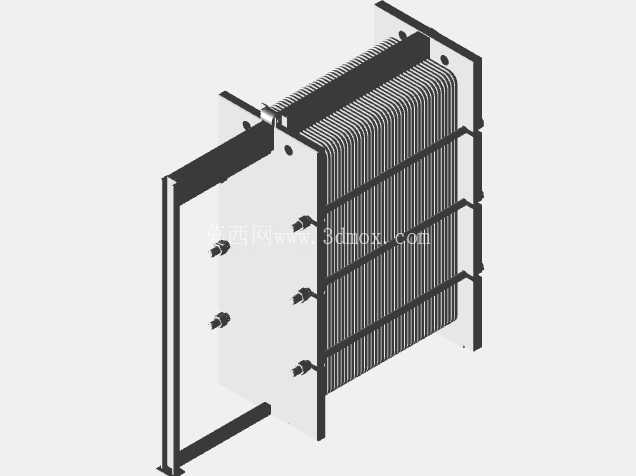

从结构设计思路来看，整套设备没有采用传统管壳式换热器的长管束布局，而是通过堆叠多片冲压成型的薄金属板片构建冷热流体的交替流道，板片采用人字波纹冲压结构，这种波纹设计并非为了外观规整，而是能让流体在较低流速下就形成湍流状态，大幅降低层流底层的热阻，相比同换热面积的管壳式设备，整体传热系数能提升3-5倍，同时设备整体占地面积仅为管壳式的1/3到1/4，对安装空间局促的车间、船用舱室场景十分友好。板片四周的密封槽内嵌装耐温耐腐密封垫，相邻板片的密封垫形成互锁的流道分隔，完全避免冷热流体的串混，同时设备上下的导杆、两端的压紧板配合拉紧螺栓，能将整组板片均匀压紧，既保证密封面的比压符合要求，也能在需要清洗、更换板片时快速拆解，不需要复杂的专用工装。

设备的接口采用法兰式连接结构，四个接口分别布置在固定压紧板的同侧，分别对应冷流体进出口、热流体进出口，这种同侧布置的设计能大幅简化现场配管的工作量，安装时不需要在设备两侧预留过多的配管操作空间，仅需要在设备活动压紧板一侧预留足够的板片抽拉空间即可完成维护作业。从安装边界来看，设备底部带有支撑脚架，脚架上预留的安装孔可直接通过膨胀螺栓固定在混凝土基础或者型钢支架上，不需要额外制作复杂的安装底座，设备运行时的重量主要由底部支撑承担，两侧的接管仅需要考虑管道自身的热膨胀补偿，不需要额外承担设备重量，避免接口处因受力过大出现密封泄漏。

板片的材质选择上，常规工况采用304或者316L不锈钢冲压成型，板片厚度通常控制在0.5-0.8mm之间，在保证承压能力的前提下尽可能降低金属耗材用量，同时薄金属壁的热传导损失更小，进一步提升换热效率。板片上的四个角孔在堆叠后形成流体的分配管和汇集管，能将冷热流体均匀分配到每一个板片间的流道中，避免出现局部流量不均导致的换热死角，也能减少流道内的结垢倾向，配合湍流状态下流体对板片表面的冲刷作用，设备的日常维护周期相比管壳式设备能延长2倍以上。

在结构细节设计上，拉紧螺栓采用通长布置，两端带锁紧螺母，压紧板上的螺栓孔位置经过同轴度校验，压紧时可以通过对角逐步拧紧的方式保证整组板片的压紧量均匀，避免出现局部压得过紧导致板片变形、或者压得过松出现泄漏的问题。固定压紧板和活动压紧板都采用加厚钢板加工，表面做防锈涂装处理，既能承受整组板片压紧时的反力，也能在户外安装场景下抵御环境腐蚀。上下导杆采用圆钢加工，表面做抛光处理，活动压紧板和板片上的悬挂孔能沿着导杆顺畅滑动，拆解和重新组装时不会出现卡滞，大幅降低现场维护的操作难度。

从实际选型适配的角度，这类结构的换热面积可以通过增减板片数量灵活调整，不需要改动外部的压紧板、导杆和接口结构，在现场工况发生变化、需要调整换热能力时，只需要增加或者减少对应数量的板片，调整拉紧螺栓的压紧长度即可完成适配，不需要整体更换设备，能大幅降低后期工况调整的改造成本。流道内没有复杂的阻流结构，流体在流道内的压降控制在合理区间，不需要选配过高扬程的输送泵，能降低整套换热系统的泵组运行能耗。
