紧凑型可拆式板式换热设备结构

做工业换热系统布局的工程师都清楚，很多现场留给换热单元的安装空间极其局促，尤其是车载冷却系统、海上平台工艺段、楼宇HVAC机房边角这类场景，常规管壳式换热器往往因为占地大、重量高塞不进去，这种紧凑型板式换热结构就是针对这类受限空间开发的。从实际使用场景来看，这类设备覆盖的工况跨度不小：HVAC系统里它负责冷热水热量置换，把冷水机组产出的冷量传递到送风回路，同时回收排风侧的余热降低主机负荷；发电厂辅机系统里，它承担润滑油冷却、闭式循环水换热的任务，紧凑的结构可以减少辅机间的占地，缩短管路连接长度；石油天然气开采处理环节，它能在撬装设备的有限空间里完成原油升温、天然气脱水工艺的热量交换，撬装集成时不用预留过大的安装检修余量；汽车生产线上的工艺冷却回路、工业流程里的小流量流体换热，也常选用这类结构的换热设备。

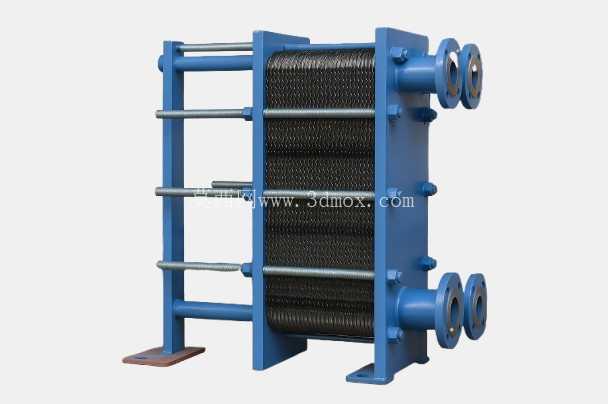

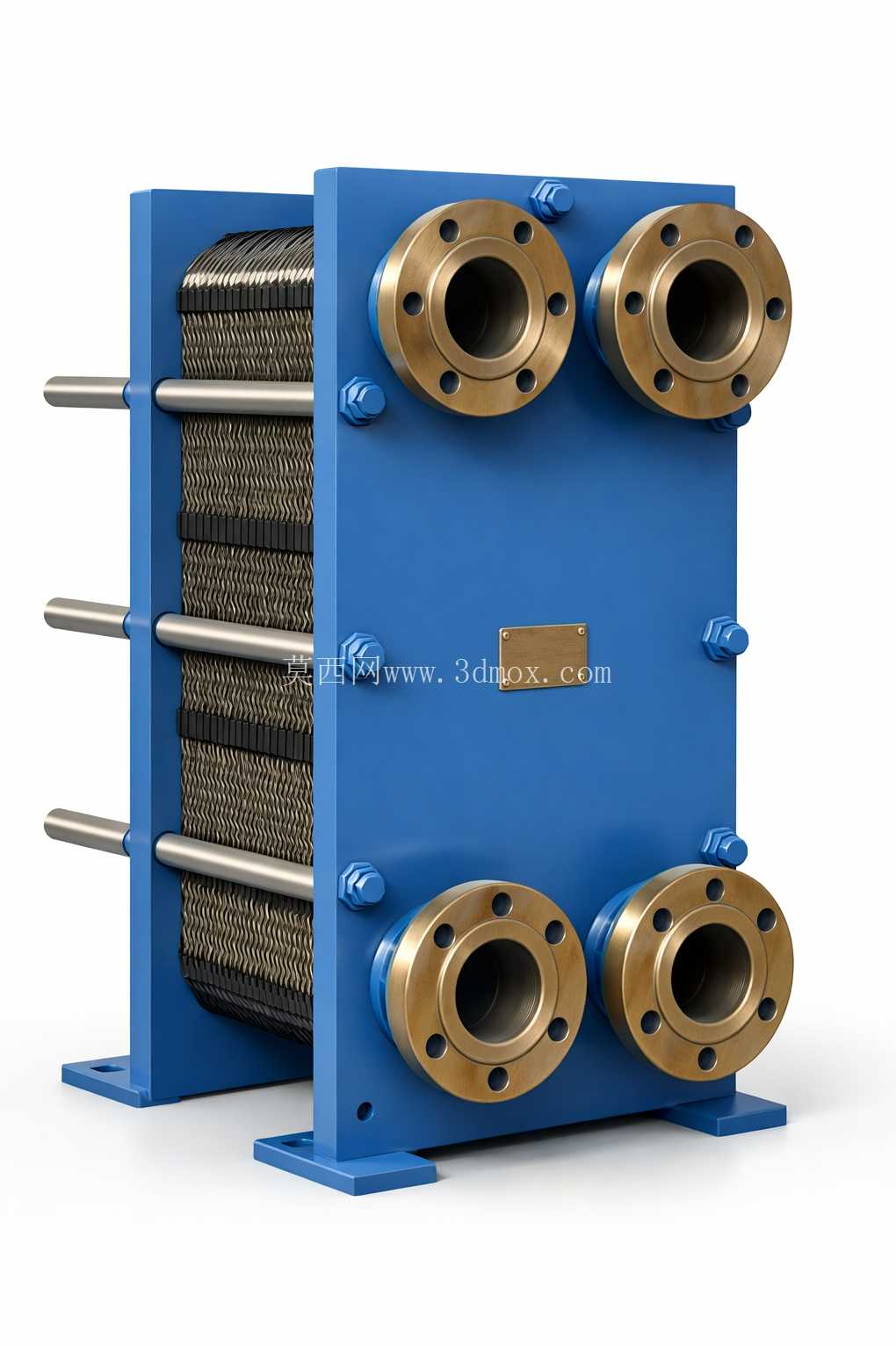

从功能特性上看，这种板式换热结构靠叠装的金属波纹板片实现两种流体的热量传递，板片压出的特殊波纹能让流体在低流速下形成湍流，大幅提升传热系数，同等换热负荷下，它的占地面积只有管壳式换热器的三分之一左右，重量也能降低一半以上，对安装基础的承重要求更低。板片之间靠密封胶条实现两种流体的隔离，同时预留了流体的导流通道，四个角的法兰接口分别对应两种介质的进出，同侧上下布置的接口可以让流体在板片间形成对角流道，避免出现流动死区，提升换热效率。设备的压紧结构采用两侧端板加拉紧螺栓的设计，端板上加工了定位槽保证板片叠装时对齐，不会出现偏移导致的串液问题，底部的支撑脚直接和端板焊接为一体，安装时可以通过螺栓固定在基础钢架或者撬装底座上，不需要额外做复杂的支撑结构。

从设计思路上还原的话，首先要确定的是接口的通径和布置位置，四个法兰接口的尺寸要匹配对应工况下的流体流量，避免流速过高造成压损过大，或者流速过低导致板片表面结垢加速；法兰采用凸面带颈结构，和端板之间焊接固定，焊接位置要做倒角处理减少应力集中，毕竟换热设备运行时会有温度变化带来的热胀冷缩，焊接强度不足很容易出现渗漏。端板的厚度要根据设计压力计算确定，既要承受板片叠装后的压紧力，还要承受运行时的流体压力，避免端板变形导致密封失效；拉紧螺栓的数量和直径根据压紧力计算选型，螺栓均匀布置在端板四周，拧紧时要按对角顺序逐步加力，保证所有板片受力均匀，不会出现局部间隙过大的问题。板片的波纹角度和深度根据换热工况的传热系数要求、压损限制设计，人字形波纹的传热效率高但压损稍大，适合对换热效率要求高、流体压损余量充足的工况，平直波纹的压损小适合大流量、低粘度流体的换热。

关于安装边界的尺寸控制，这类紧凑型换热设备的宽度方向尺寸主要由法兰接口的通径决定，端板的宽度要覆盖四个法兰的安装位置，同时预留螺栓拧紧的操作空间，一般法兰外侧到端板边缘要留出至少一个扳手空间的距离，方便现场安装管路时操作。高度方向的尺寸由板片叠装的总厚度加上上下端板的厚度决定，板片数量根据换热面积计算确定，叠装后要保证拉紧螺栓有足够的调节余量，后期如果因为结垢需要拆开清洗板片，重新组装时还能压紧密封。底部支撑脚的开孔位置要匹配通用的安装底座孔距，支撑脚的高度要留出底部排污、接冷凝水的空间，避免设备运行时产生的冷凝水积在底座上造成腐蚀。设备的进出口方向可以根据现场管路走向调整，只要保证两种流体形成逆流或者对角流即可，不用拘泥于固定的进出口位置，这也是板式换热器布局灵活的特点。另外在建模的时候要注意，板片叠装后的总厚度要考虑密封胶条的压缩量，一般胶条的压缩率在20%到25%左右，建模时如果按板片厚度直接累加，会导致总尺寸偏大，和实际安装尺寸出现偏差；端板上的铭牌位置一般预留正面居中的区域，方便后期粘贴设备参数铭牌，不会和管路、螺栓产生干涉。
