Quaife Dana30差速器简易结构数模

在越野车型、轻型四驱乘用车的前桥传动系统中，Dana30规格的车桥应用覆盖面极广，从早期的紧凑型Jeep车型到部分定制改装越野底盘，都能见到这款车桥的身影，而Quaife推出的托森式限滑差速器，是这类车桥升级改装、传动性能优化的核心部件。本次构建的简易数模，核心作用是在整车总布置阶段、车桥改装方案验证阶段，快速完成尺寸校核、安装边界确认，不需要承载有限元分析、运动学仿真的高精度需求，因此在建模过程中对非核心结构做了合理简化，保留了所有与安装、尺寸匹配相关的关键特征。

从实际应用场景来看，这类简易数模最常出现在改装厂的底盘布局设计、维修配件的尺寸匹配、整车传动系统的概念设计环节——很多时候工程师不需要拿到差速器的完整齿形、内部行星轮的详细参数，只需要确认差速器壳体的外轮廓、法兰安装孔的分布位置、输入端轴颈的直径与伸出长度，就能判断该部件能不能适配现有桥壳，会不会和周边的转向拉杆、半轴套管、桥包加强筋产生干涉，这也是做简易结构数模的核心价值：用最低的建模成本，解决前期方案阶段80%的尺寸匹配问题，避免后续拿到高精度模型才发现安装边界冲突，浪费设计周期。

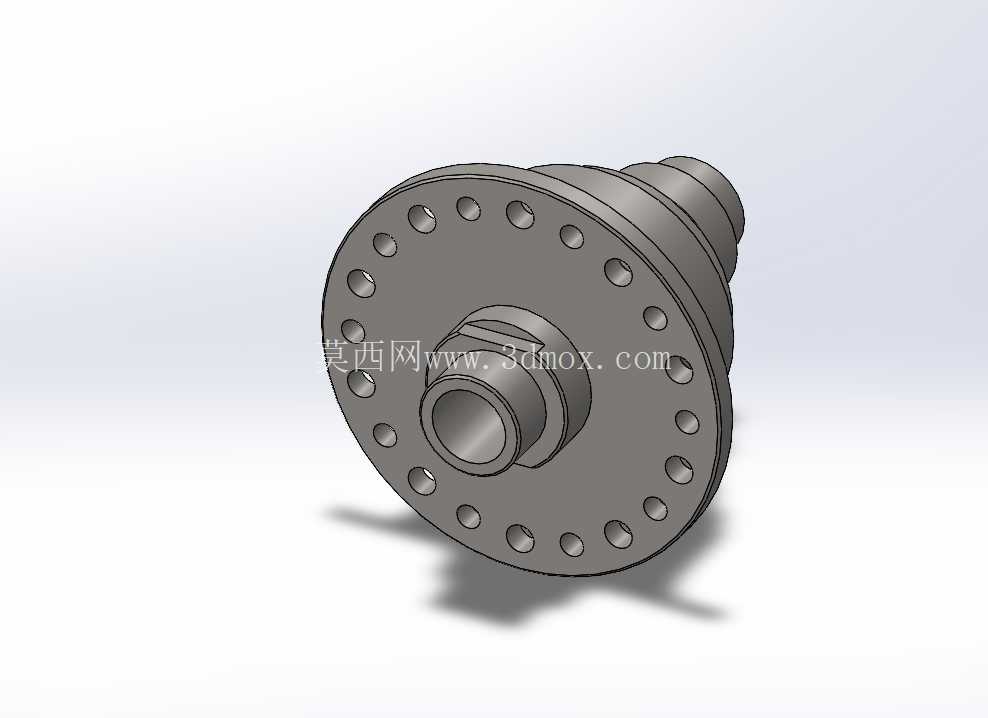

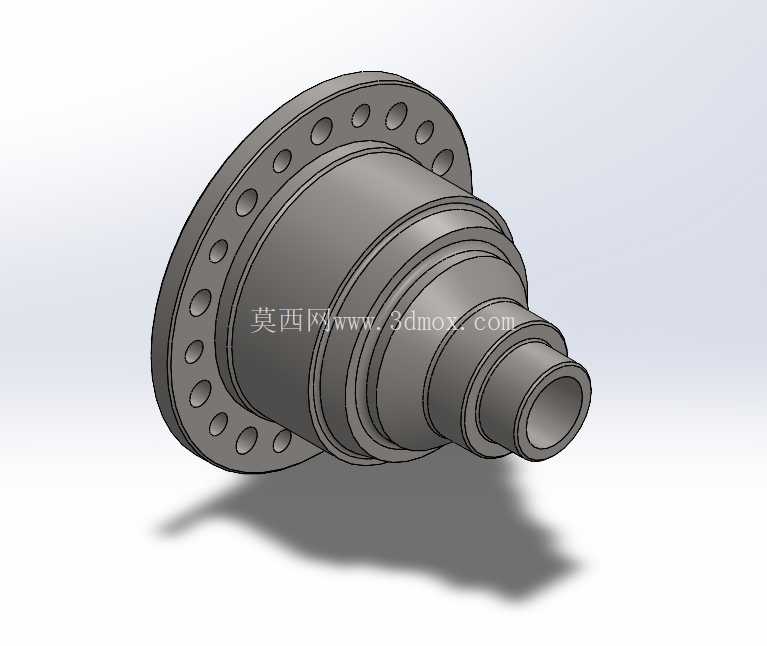

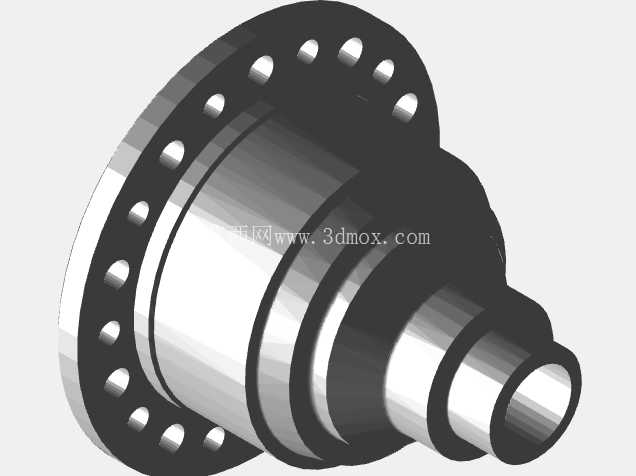

从结构特征来看，数模完整还原了差速器壳体的法兰端特征：法兰盘上的螺栓孔采用环形等距分布，孔位的分度圆直径、单个通孔的孔径都和实际产品保持一致，这部分是差速器与从动锥齿轮连接的核心安装面，孔位的角度偏差、孔径大小直接决定了齿轮能不能顺利装合，因此在建模时这部分特征没有做简化，完全按照实际安装尺寸绘制。壳体的主体采用阶梯轴式的回转结构，从法兰端往输入端方向直径逐步收窄，每一段阶梯轴的轴颈直径、轴向长度都对应实际产品的轴承安装位、油封配合位——这部分尺寸是和桥壳内部的轴承座、油封座直接配合的，如果轴颈尺寸偏差过大，就会出现轴承装不进去、油封密封失效的问题，哪怕是简易模型，这部分的尺寸精度也必须控制在合理公差范围内，才能起到尺寸校核的作用。输入端的空心轴结构也做了还原，内孔的直径尺寸对应半轴的安装空间，保证半轴插入后不会和差速器壳体产生运动干涉。

建模思路上，优先采用回转特征构建主体基础结构，再通过拉伸切除完成法兰盘上的安装孔特征，所有的倒角、退刀槽等非核心工艺特征都做了省略，一方面是减少模型的文件体量，在总装配时不会占用过多的系统资源，另一方面这些工艺特征不影响前期的尺寸匹配判断，省略后不会降低数模的实用价值。需要注意的是，这个模型没有还原内部的行星齿轮、半轴齿轮、摩擦片等内部结构，因为在做外部安装尺寸校核时，内部结构不会和周边部件产生接触，完全不需要体现，如果后续需要做传动仿真、齿轮强度校核，再基于这个外轮廓模型补充内部结构即可，能够大幅减少重复建模的工作量。

从安装边界来看，模型的最大外轮廓是法兰盘的外圆直径，这个尺寸决定了桥包需要预留的最小内径，壳体的总长度决定了桥壳内部的轴向安装空间，输入端的最小轴颈尺寸对应油封的选型规格，法兰端的安装面平面度虽然在数模上没有做形位公差标注，但建模时已经保证了安装面的基准垂直于回转轴线，和实际产品的基准设定保持一致。在实际使用这个数模做装配校核时，只需要把模型导入到车桥的总装配文件中，对齐回转轴线与桥壳的轴线，再对齐法兰盘的安装面与从动锥齿轮的安装面，就能快速检查周边部件的间隙：比如差速器壳体外圆和桥壳内壁的间隙是否满足润滑要求，壳体的阶梯轴段会不会和轴承座的凸台产生干涉，输入端的伸出长度会不会和前桥的输入法兰产生位置冲突，这些检查项在方案设计阶段只需要几分钟就能完成，比等到详细设计阶段再发现问题要节省大量的修改成本。

对于很多刚接触底盘传动设计的工程师来说，这类简化模型也是很好的结构认知载体，能够快速理解差速器在桥包内部的安装位置、和周边部件的配合关系，不会因为内部复杂的齿轮结构分散注意力，先把外部的安装逻辑、尺寸匹配关系理清楚，再深入研究内部的传动原理，学习效率会更高。而在改装场景中，很多改装厂不需要对差速器本身做二次加工，只需要确认这款差速器能不能装进现有的桥壳里，这时候这个简易模型就完全够用，不需要花费额外的成本去购买高精度的成品数模，也不需要自己对实物进行逆向扫描，就能完成方案的初步验证。
