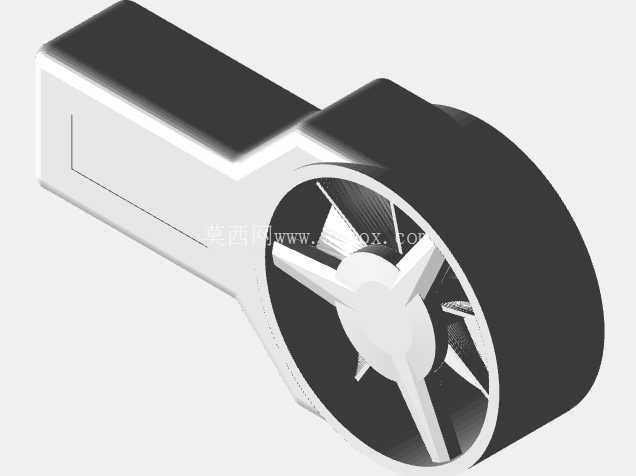

风速计叶片探头结构三维设计

在工业现场风速监测、暖通系统风量校验、小型风道流速检测这类场景里，风速计的叶片探头是直接接触气流完成信号采集的核心部件，这次的结构设计完全围绕RS 180-7111配套设备的适配需求展开，没有做多余的冗余结构，所有尺寸边界都严格匹配配套主机的安装接口。从实际使用的工况出发，这类探头经常要在狭窄的风道、设备通风口位置完成测量，所以整体外形做了扁平方正的手柄段加圆形风轮腔的布局，手柄段的宽度控制在单手握持舒适的尺寸范围，表面做了平直的防滑棱线，不需要额外包覆软胶就能在戴劳保手套操作时提供足够的摩擦力，避免测量过程中打滑移位。风轮腔的外圈做了全包式的防护围边，厚度刚好能抵御日常使用中的轻微磕碰，不会因为现场操作时碰到管壁、设备外壳就导致内部叶片变形，围边和叶片之间预留了均匀的转动间隙，既不会让大颗粒灰尘直接卡滞叶片，也不会因为间隙过大导致气流从侧边泄漏影响测量精度。叶片的设计采用了等距五叶布局，叶型的扭转角度经过反复校核，在0.5m/s到20m/s的常规测量风速区间内都能保持线性的转速响应，不会因为低风速下启动力矩过大导致测量起始值偏高，也不会在高风速下因为叶片形变出现转速非线性偏差。叶片根部和中心转轴座做了一体化的过渡加强，避免长期高速转动后出现根部疲劳断裂的问题，转轴座的内孔尺寸严格匹配配套的微型轴承安装公差，压装后不会出现径向窜动，保证转动过程的同轴度，降低转动阻力带来的测量误差。安装边界上，手柄段末端的对接接口完全适配RS 180-7111设备的插接槽，接口处的定位凸台尺寸和主机端的凹槽完全对应，插装后不会出现周向转动，内部的走线槽预留了足够的空间容纳信号引线，不会因为插装时挤压引线导致信号中断。整个探头的外壳分件设计考虑了后期维护的便利性，手柄段和风轮腔的连接位置做了卡扣式的装配结构，不需要专用工具就能拆开清理内部积灰，更换磨损的叶片组件，卡扣的扣合量经过计算，日常使用中不会因为振动自行松脱，拆卸时只需要用平口小工具轻撬定位点就能顺利分开。风轮腔的进风面没有做多余的格栅结构，避免格栅切割气流产生紊流影响叶片转动的稳定性，出风侧则做了微扩的导流斜面，让流过叶片的气流能顺畅排出，不会在腔体内形成涡流产生反向阻力。从建模的细节来看，所有的转角位置都做了R0.5到R1的圆角处理，既避免注塑生产时出现应力集中导致的开裂问题，也能减少日常使用中尖锐边角划伤操作人员的风险，外壳的壁厚保持均匀，没有出现壁厚突变的位置，避免成型过程中出现缩痕、翘曲影响装配精度。在实际的选型适配中，这个探头结构可以直接配套到同规格的手持风速计、固定安装式风道风速监测设备上，不需要额外修改接口尺寸，风轮的动平衡精度按照G2.5等级设计，高速转动时不会产生明显的振动，保证测量数据的稳定性。针对现场可能遇到的轻微粉尘环境，叶片表面的造型做了顺滑的弧面过渡，不容易积灰，即使长时间在多尘环境使用，只需要用压缩空气从进风侧吹扫就能完成清洁，不需要频繁拆解维护。整个结构的重量控制在很轻的范围内，长时间手持测量也不会产生明显的负重感，安装到固定监测位时也不会因为自重过大导致安装支架变形。
