厨卫龙头内置节水起泡器结构设计

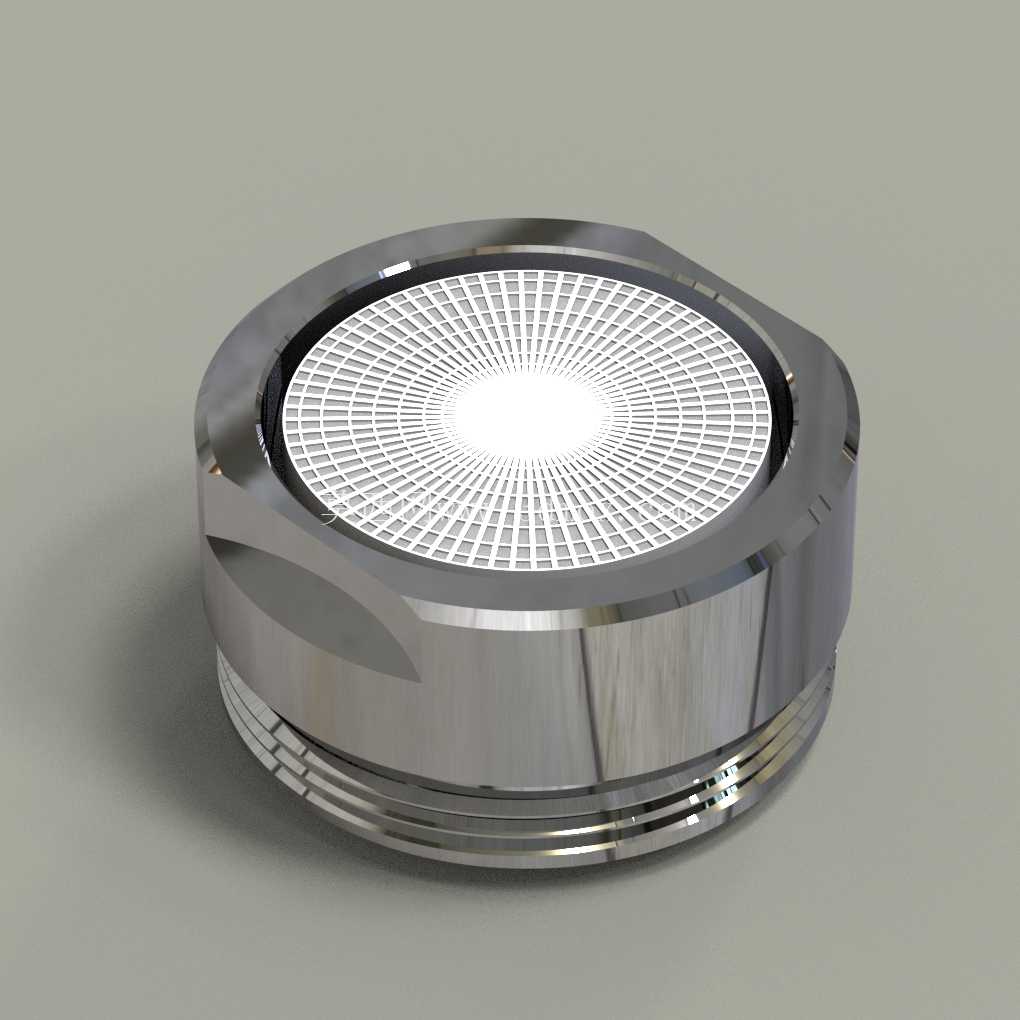

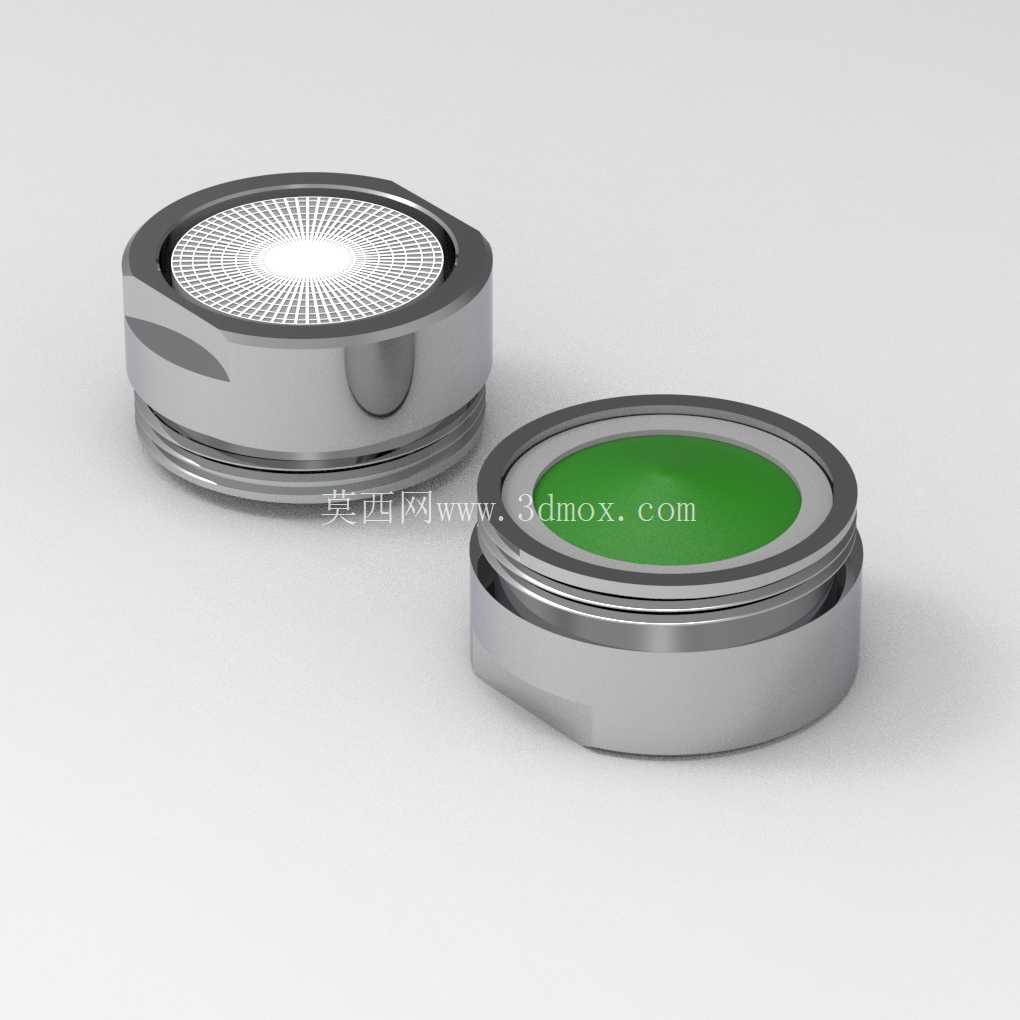

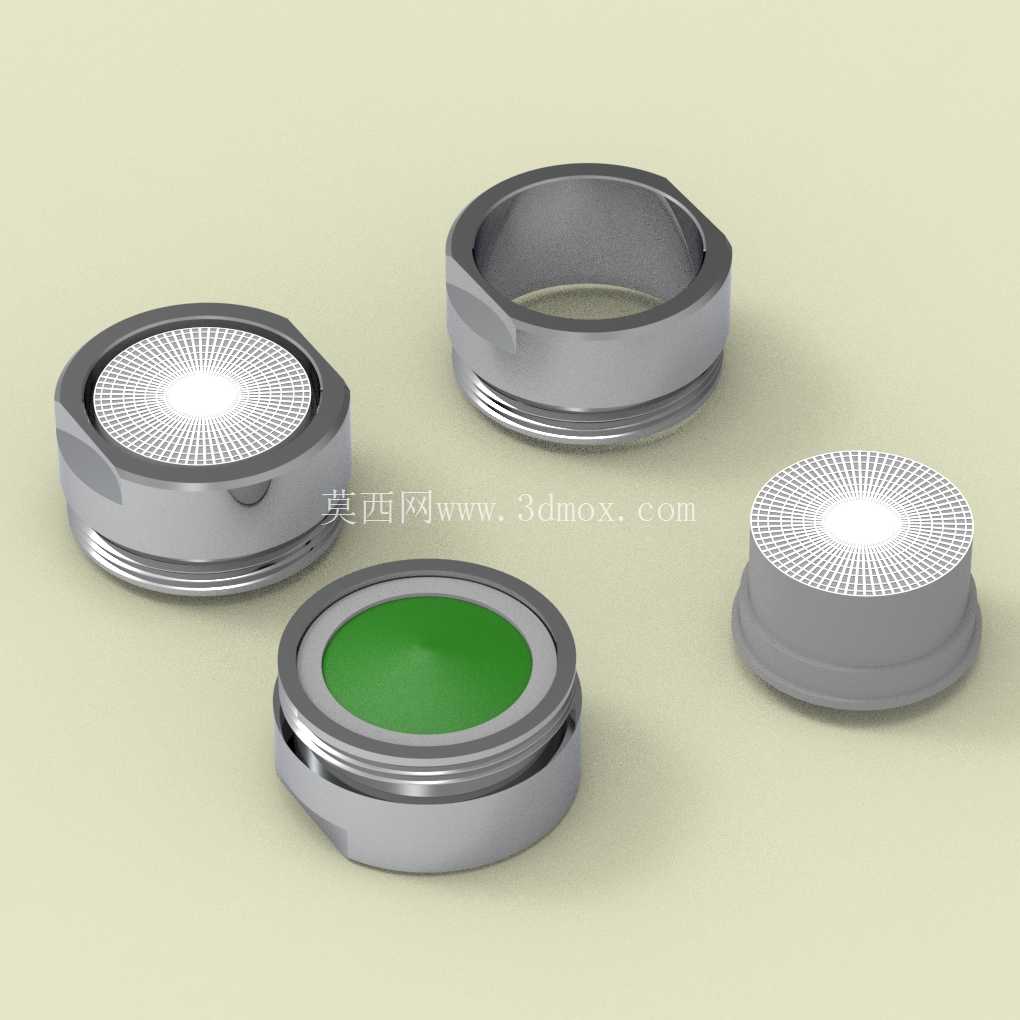

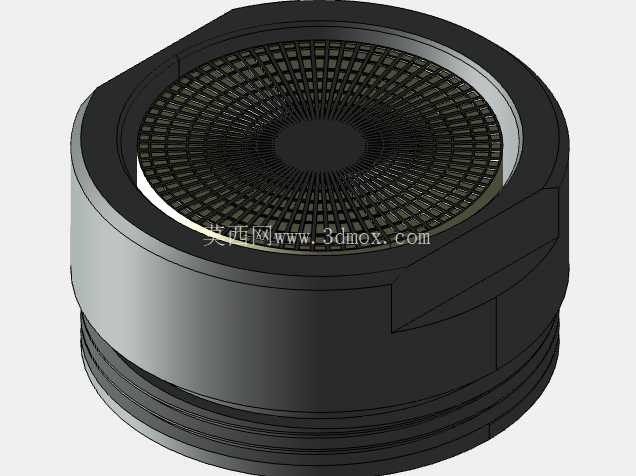

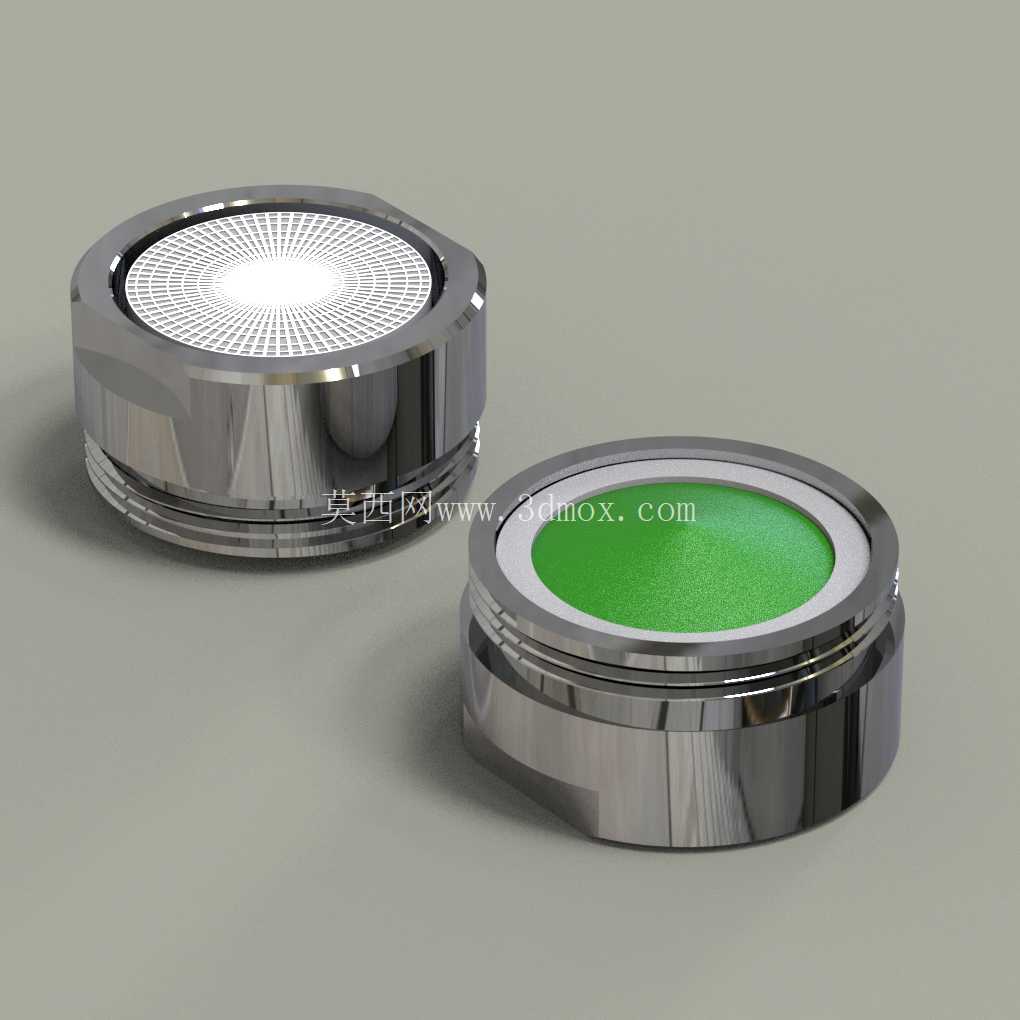

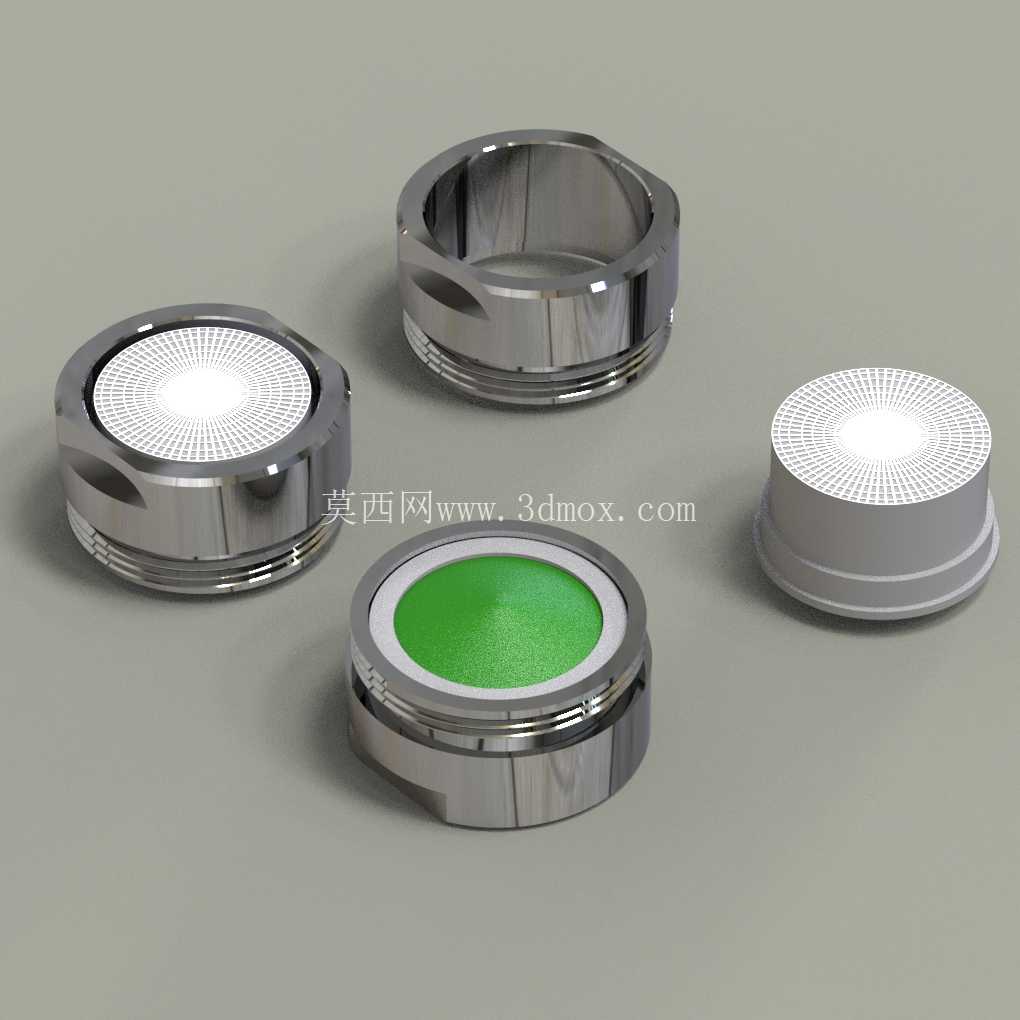

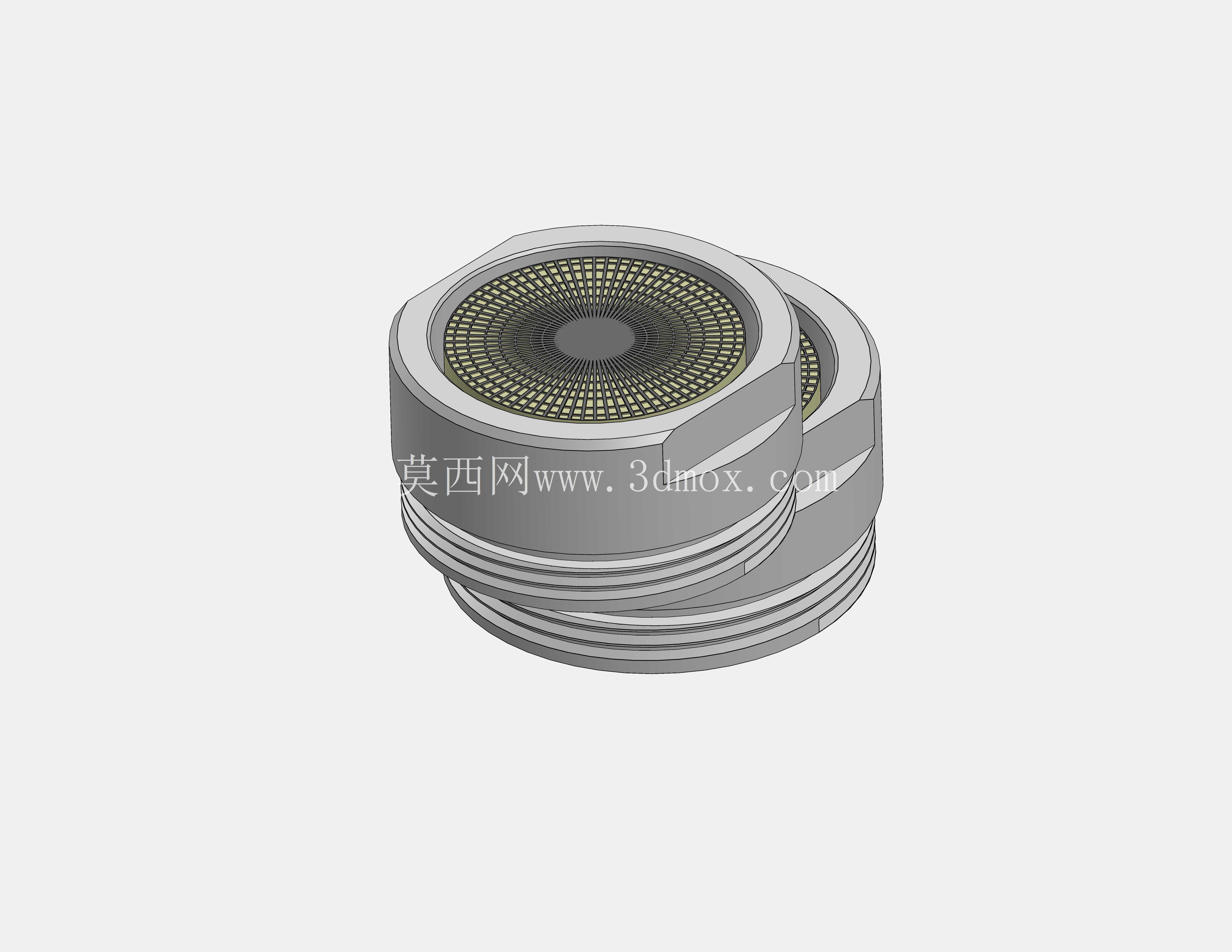

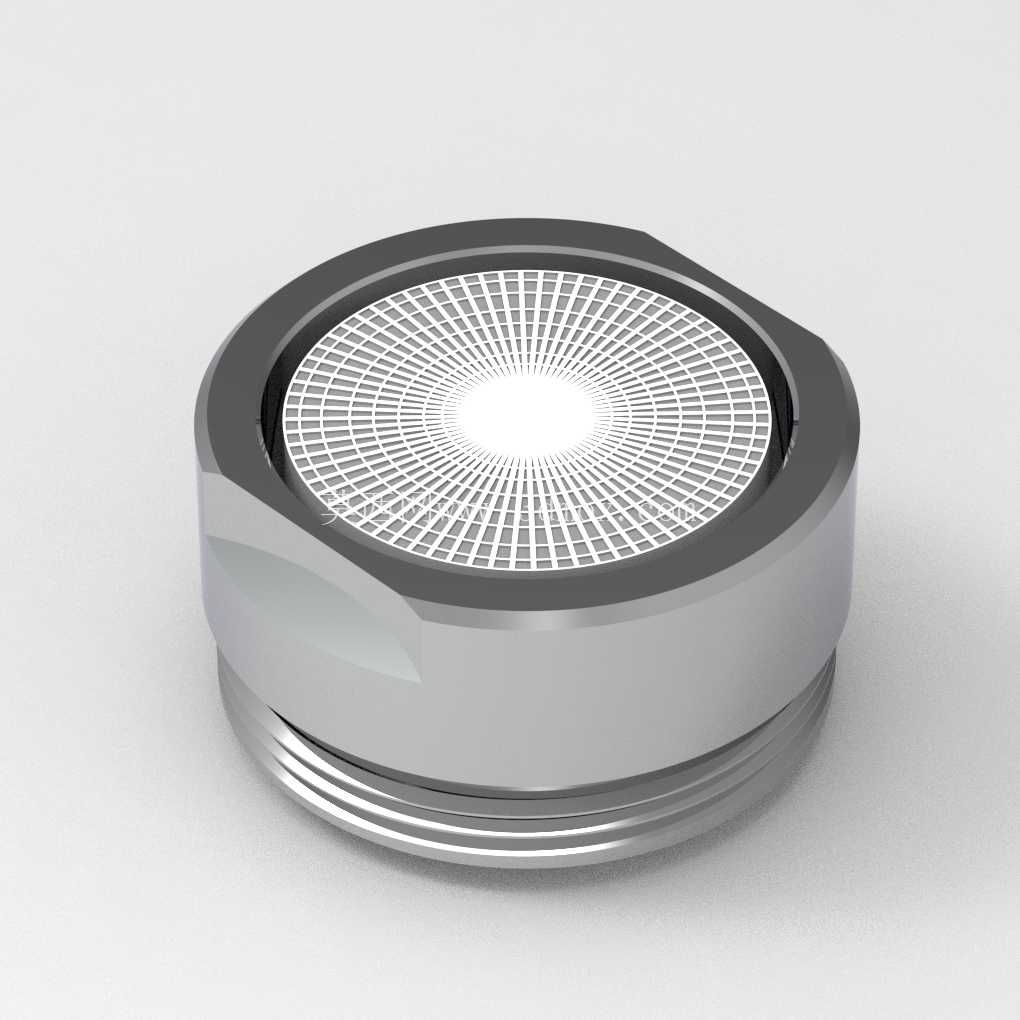

日常厨卫场景里，龙头出水的飞溅问题、水流直冲带来的用水浪费，一直是民用给排水配件优化的核心方向，这款起泡器正是针对这类痛点开发的龙头末端核心配件，适配绝大多数市面常规口径的厨房洗菜盆龙头、浴室面盆龙头、淋浴区手持花洒出水端，是民用节水型五金配件里应用覆盖率极高的小部件。从实际使用场景来看，这类起泡器的核心作用是将龙头内部流出的柱状硬水，通过多层滤网的分流、空气混入结构打散成柔和的气泡水，既能够避免洗手、洗菜时水流飞溅打湿衣物或台面，又能通过空气填充水流体积，在不降低使用体感的前提下减少实际水流量，常规工况下可实现30%左右的节水效果，同时混入空气的水流冲刷力更均匀，清洗果蔬、餐具时的覆盖范围更大，不会出现柱状水流直冲造成的清洁死角。从结构设计逻辑来看，这款起泡器采用分层模块化的设计思路，最外层是带密封螺纹的金属外壳，外壳侧壁做了对称的平面卡位，方便安装时用扳手拧紧不会打滑，外壳的外螺纹尺寸匹配市面通用的M24×1.5龙头出水端内螺纹，安装时只需要在螺纹处缠绕生料带，对准龙头出水端拧入即可，整体安装后的外露高度不超过12mm，不会因为配件突出过多影响龙头整体外观，也不会在日常使用中发生磕碰。外壳内部依次叠装了多层分流网、起泡网、密封胶圈，每层零件都做了独立的定位卡槽，不会因为水流长期冲击出现零件移位、偏斜的问题；其中最上层的细密金属滤网负责过滤水中的大颗粒杂质，避免杂质堵塞后续的起泡结构，中间层的分流板上均匀分布了数十个倾斜的导流孔，水流经过这些孔时会形成旋转的紊流，在腔体内形成负压自动吸入外部空气，让空气和水流充分混合形成乳白色的气泡水，最下层的整流网则负责将混合后的气泡水梳理成均匀柔和的出水状态，避免水流出现分叉、偏斜的问题。设计过程中需要重点考虑几个安装边界的细节：首先是整体外径控制在22mm以内，确保能够嵌入常规龙头出水端的内孔，不会出现外壳与龙头内壁干涉的问题；其次是每层滤网的网孔尺寸做梯度设计，最外层滤网孔径0.3mm，既能够拦截水中的沙粒、锈屑等杂质，又不会因为孔径过小造成水压损失过大，适配0.05MPa到0.5MPa的常规市政供水压力范围，不会出现高层低水压下出水过小、低层高水压下水流飞溅的问题；另外在起泡器的端面做了可拆卸的卡扣结构，长期使用后如果滤网积累水垢，可以直接用硬币卡在端面的凹槽内拧开，逐层清理滤网后重新装回即可，不需要整体更换配件，大幅降低了后期维护成本。从材料选型的角度，外壳采用304不锈钢冲压成型，表面做抛光处理，长期接触水流不会生锈，也不会出现镀层脱落的问题，内部的滤网同样采用304不锈钢材质，密封胶圈采用食品级硅胶，符合饮用水接触配件的安全标准，即使长期浸泡在热水中也不会释放有害物质，适配厨房热水供应的使用场景。在结构验证阶段，需要重点测试不同水压下的起泡效果，确保在0.1MPa的低水压下依然能够形成稳定的气泡水，不会出现水流分叉的情况，在0.5MPa的高水压下不会因为内部压力过大造成胶圈脱落、漏水的问题，同时还要做10万次以上的开关水冲击测试，确保内部零件不会因为长期的水流冲击出现变形、损坏，满足民用厨卫配件5年以上的使用寿命要求。很多结构设计人员在做这类小配件建模时，容易忽略密封胶圈的压缩量设计，这款起泡器的胶圈安装槽深度控制在胶圈线径的70%，安装后胶圈的压缩量在30%左右，既能够保证密封效果不会出现漏水，又不会因为压缩量过大造成拧入时阻力过大，安装困难的问题；另外侧壁的卡位平面尺寸设计为8mm宽，刚好适配常规活动扳手的卡口尺寸，安装时不需要专用工具，普通用户自己就可以完成更换，降低了配件的替换门槛。
