伊顿5P系列UPS不间断电源整机结构

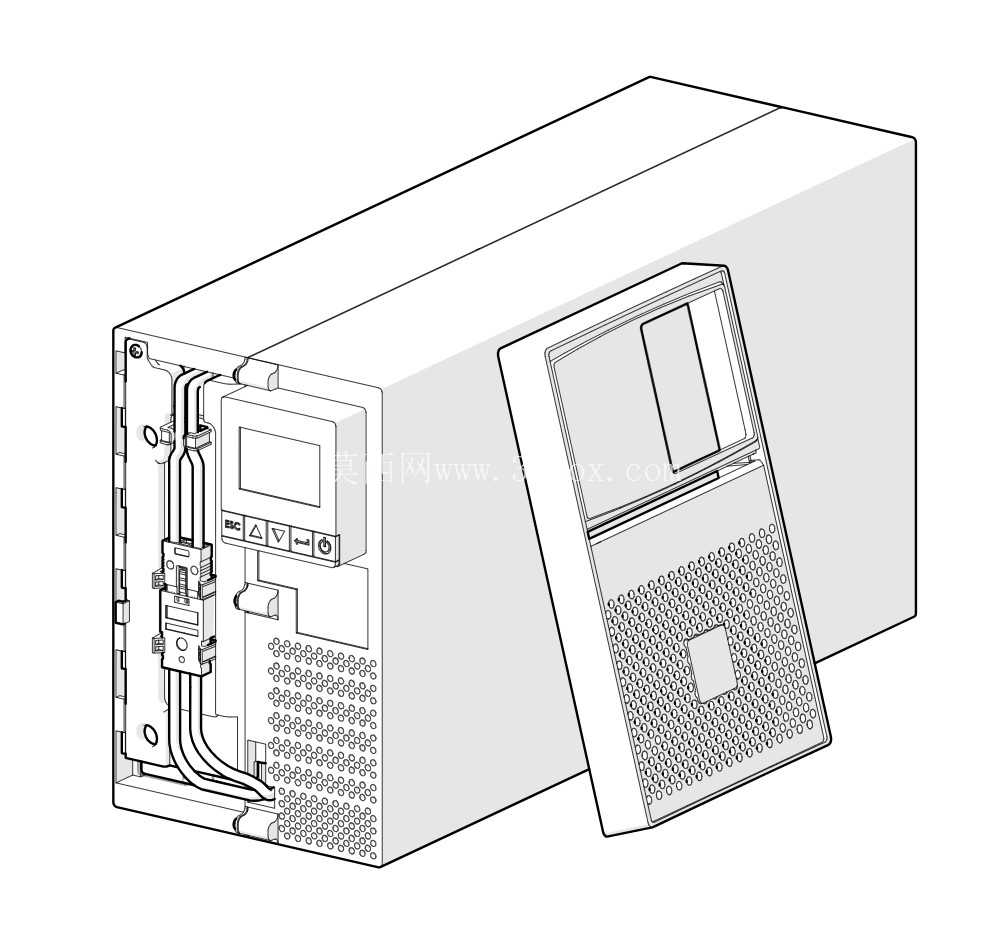

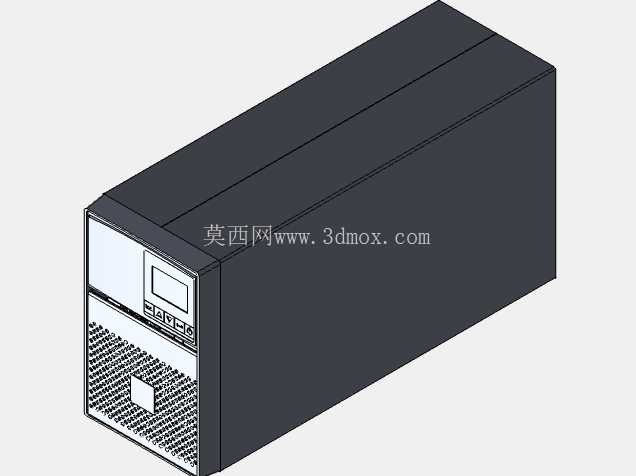

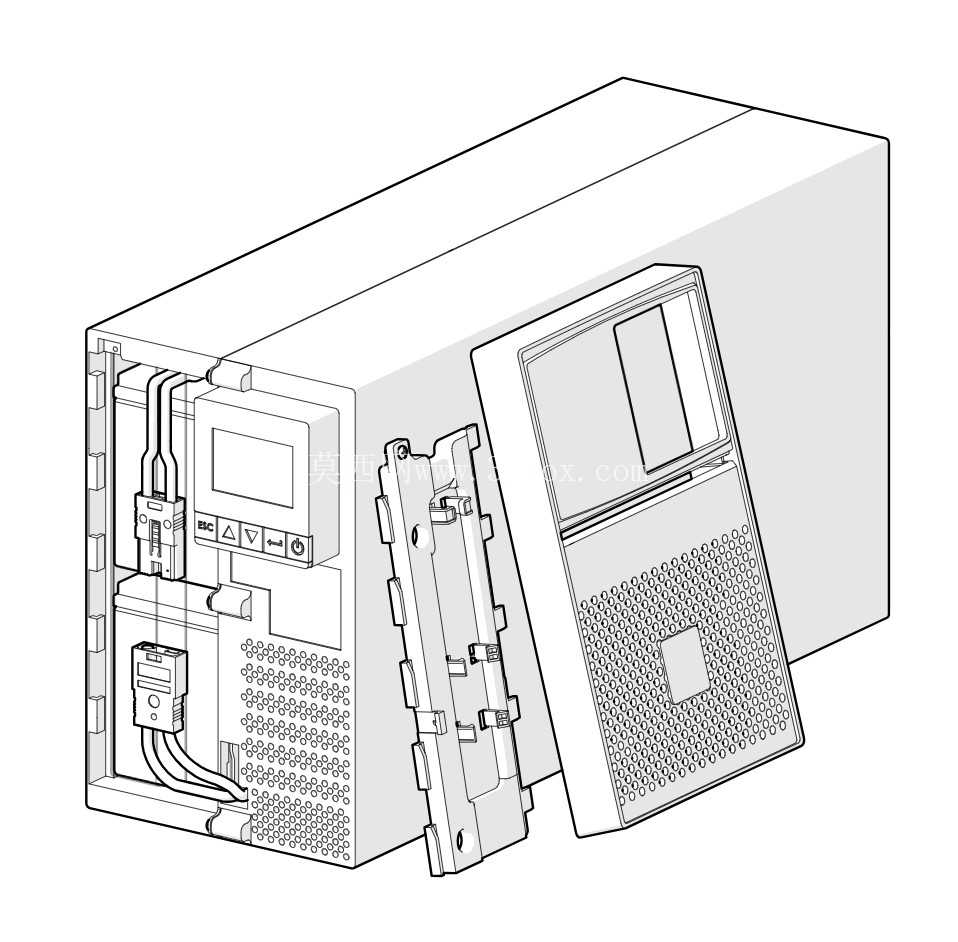

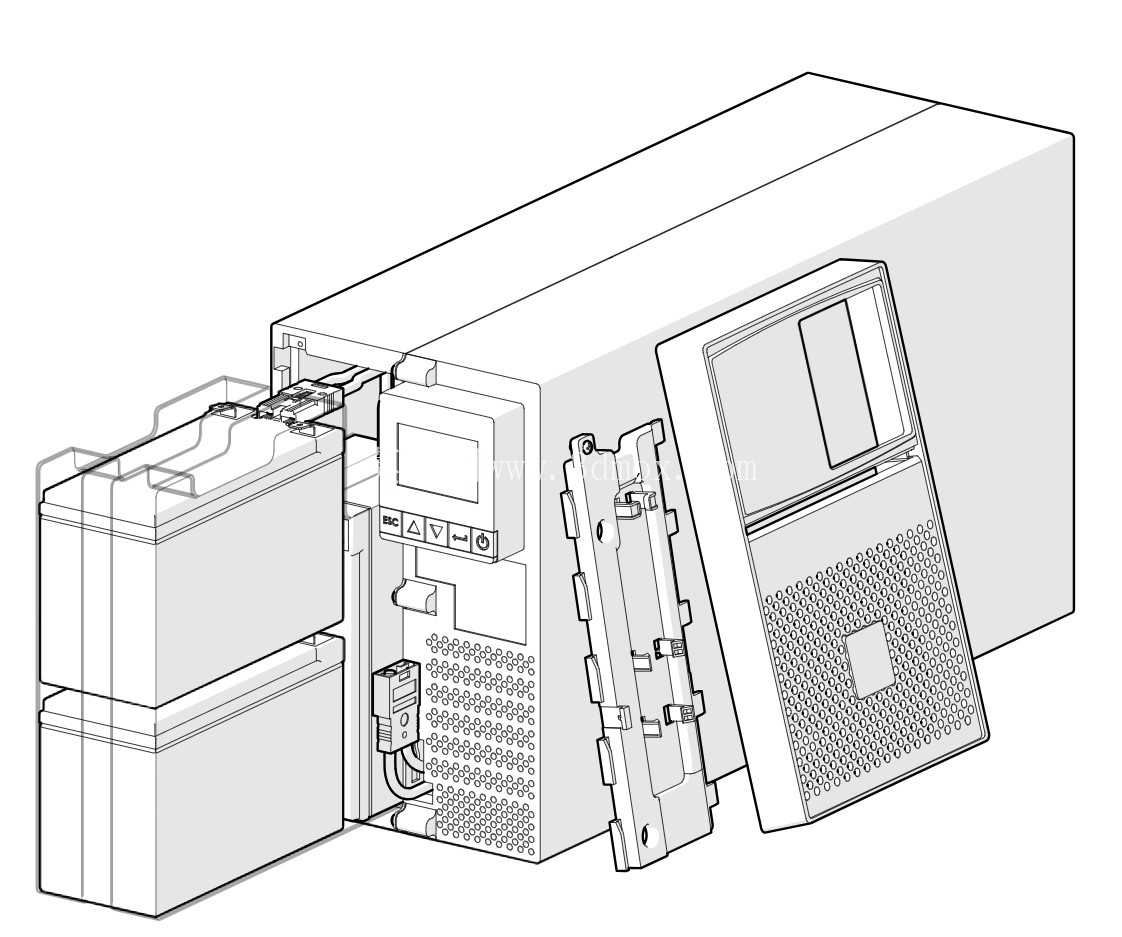

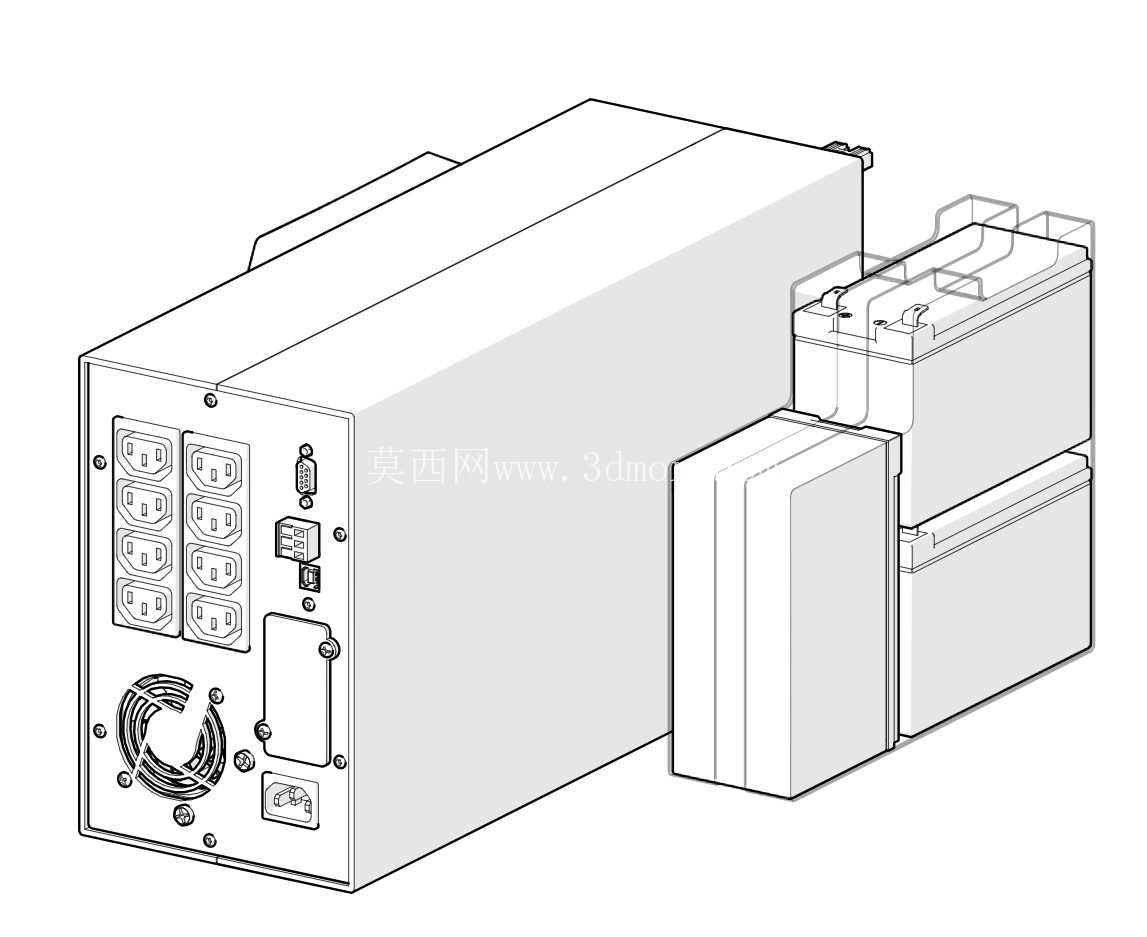

在工业现场、数据机房、精密实验室这类对供电连续性要求极高的场景里，在线互动式UPS是保障负载平稳运行的核心配套设备，伊顿5P系列UPS作为中小功率段的主流机型，常被用于给单台服务器、精密检测仪器、工业控制终端提供断电续航与电压稳压支撑，避免突发市电中断导致的数据丢失、设备硬损伤问题。从结构设计来看，这款UPS采用卧式长方体钣金壳体布局，前面板集成了状态显示屏与操作按键组，下部预留了通风散热的格栅区域，进风路径直接对应内部功率模块与电池组的发热位置，能在设备满载运行时形成顺畅的自然对流散热通道，无需额外加装高转速风扇即可满足常规工况下的散热需求，降低设备运行时的噪音干扰，适配办公区、实验室这类对环境噪音有要求的部署场景。前面板的操作区域做了内凹式设计，按键采用带标识的橡胶材质，既可以避免日常搬运、擦拭过程中的误触，也能在长期使用后保持标识清晰，显示屏采用低功耗段码屏，可实时显示输入电压、输出负载占比、电池剩余容量、运行状态等核心参数，运维人员无需打开机壳即可快速掌握设备运行情况。设备的后部预留了标准输出插座、输入接口、通讯扩展端口位置，可根据实际使用需求选配USB通讯、干接点信号卡，实现与上位机监控系统的联动，在市电中断时自动触发受控设备的有序关机流程，避免无人值守场景下的设备异常宕机。从安装边界来看，这款UPS的外形尺寸适配标准19英寸机柜的安装空间，也可直接放置在桌面、设备旁的平面上，底部预留了防滑脚垫的安装位置，放置使用时不会因外部振动出现移位，机柜安装时可通过两侧的固定耳与机柜立柱锁紧，承重结构经过强化，满配电池组时也不会出现壳体变形问题。内部结构采用分层布局，上层为功率变换与控制电路板区域，做了独立的绝缘隔离设计，避免与下部电池组的金属壳体发生短路风险，电池组采用快插式连接端子，后期更换电池时无需拆解整机组装结构，只需打开前面板的电池仓盖即可完成电池更换操作，大幅降低后期运维的拆解难度。在结构细节处理上，壳体的拼接处采用折边咬合加螺丝固定的工艺，既可以提升壳体的整体刚性，也能减少拼接缝隙，避免灰尘、杂物从缝隙进入设备内部，影响电路板与电气元件的使用寿命，前面板的格栅开孔做了向内的翻边处理，不会因开孔导致面板强度下降，同时也能避免大尺寸异物进入设备内部触碰带电部件。这款设备的实际使用场景覆盖了从小型办公机房到工业现场控制柜旁的多种供电保障需求，结构设计上兼顾了桌面放置与机柜安装的两种部署方式，前面板的人机交互布局符合运维人员的日常操作习惯，散热路径的设计匹配内部发热元件的分布，在控制整机体积的前提下保障了长期运行的散热可靠性，内部模块化的布局方式也为后期的部件更换、功能扩展预留了足够空间，建模过程中还原了外部的操作界面、散热结构、接口布局，也对应了内部的分层安装逻辑，可用于电气配套方案的展示、机房布局规划的可视化演示、UPS安装施工的前期模拟，帮助设计人员提前确认设备安装所需的空间预留、走线位置、操作维护空间是否满足现场要求，避免实际安装时出现空间干涉、操作空间不足的问题。
