M8规格螺纹式分度定位柱塞结构

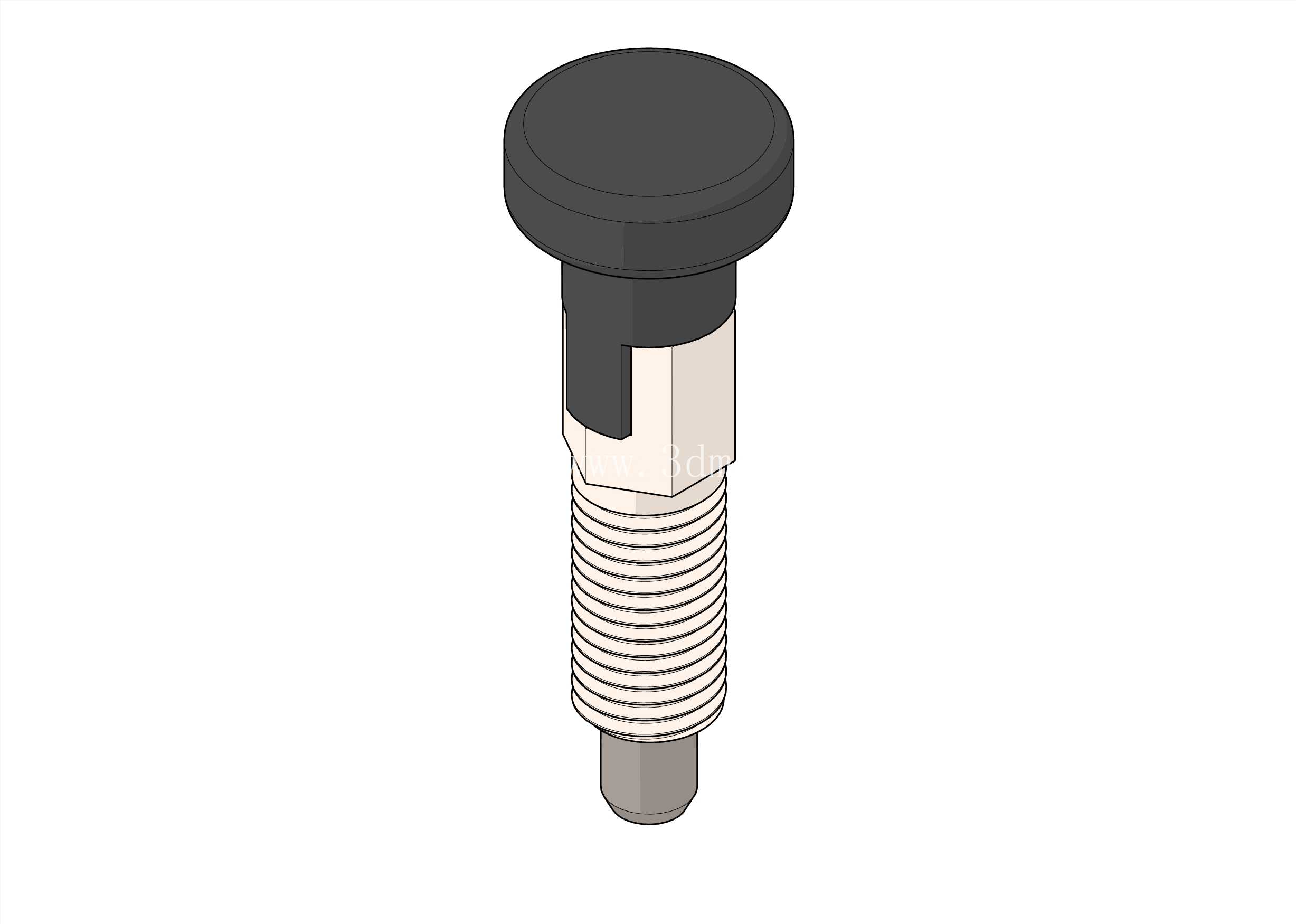

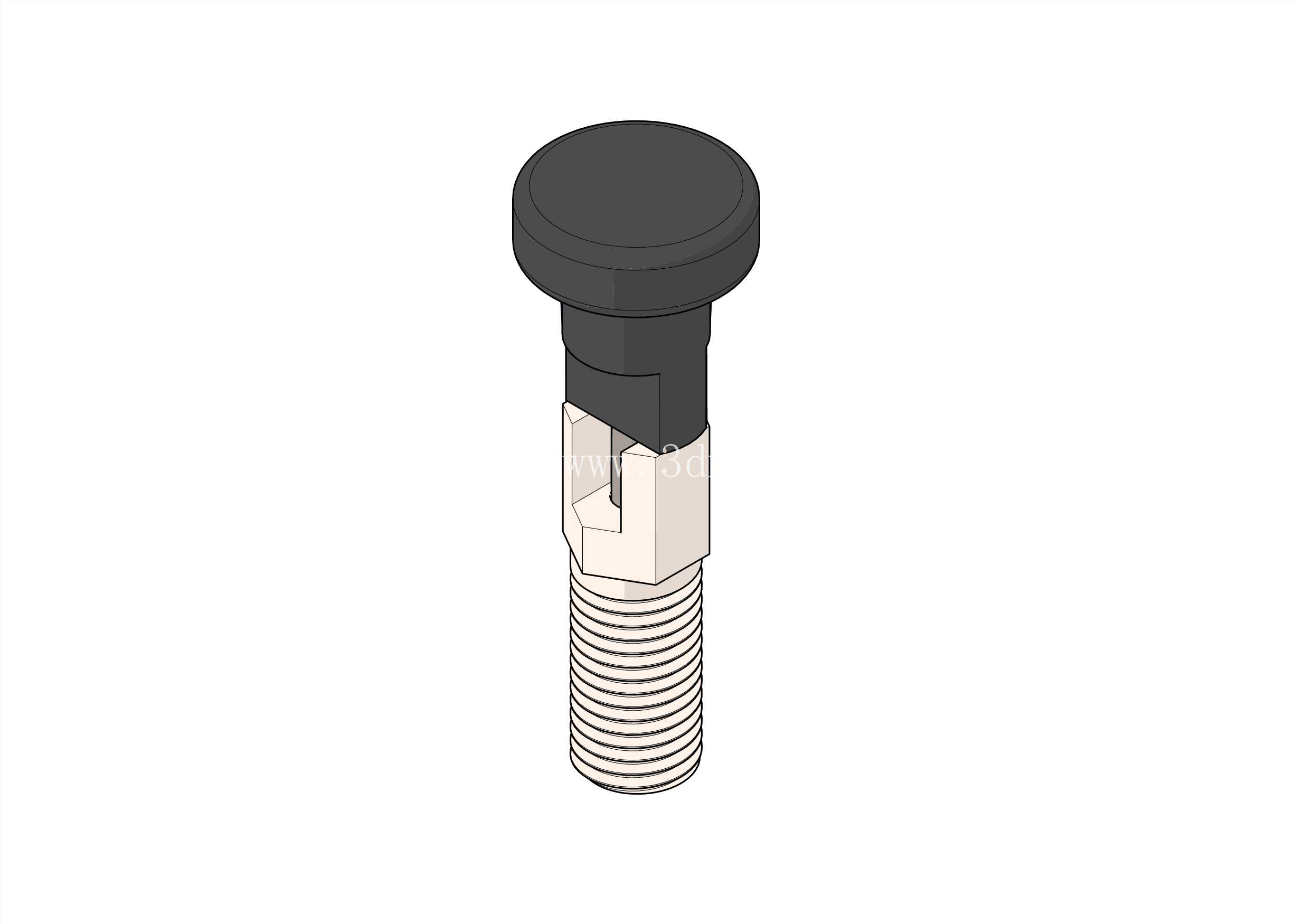

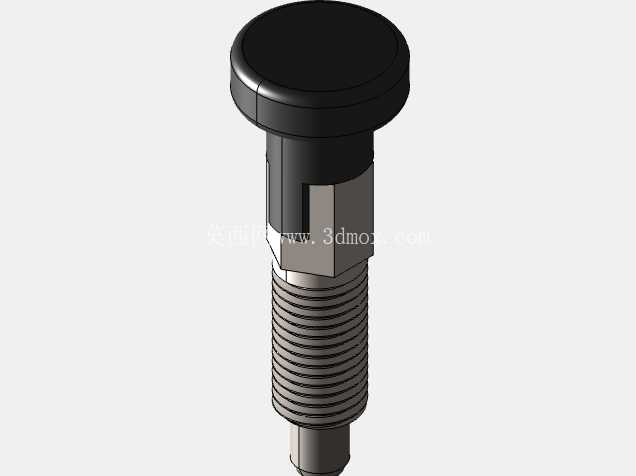

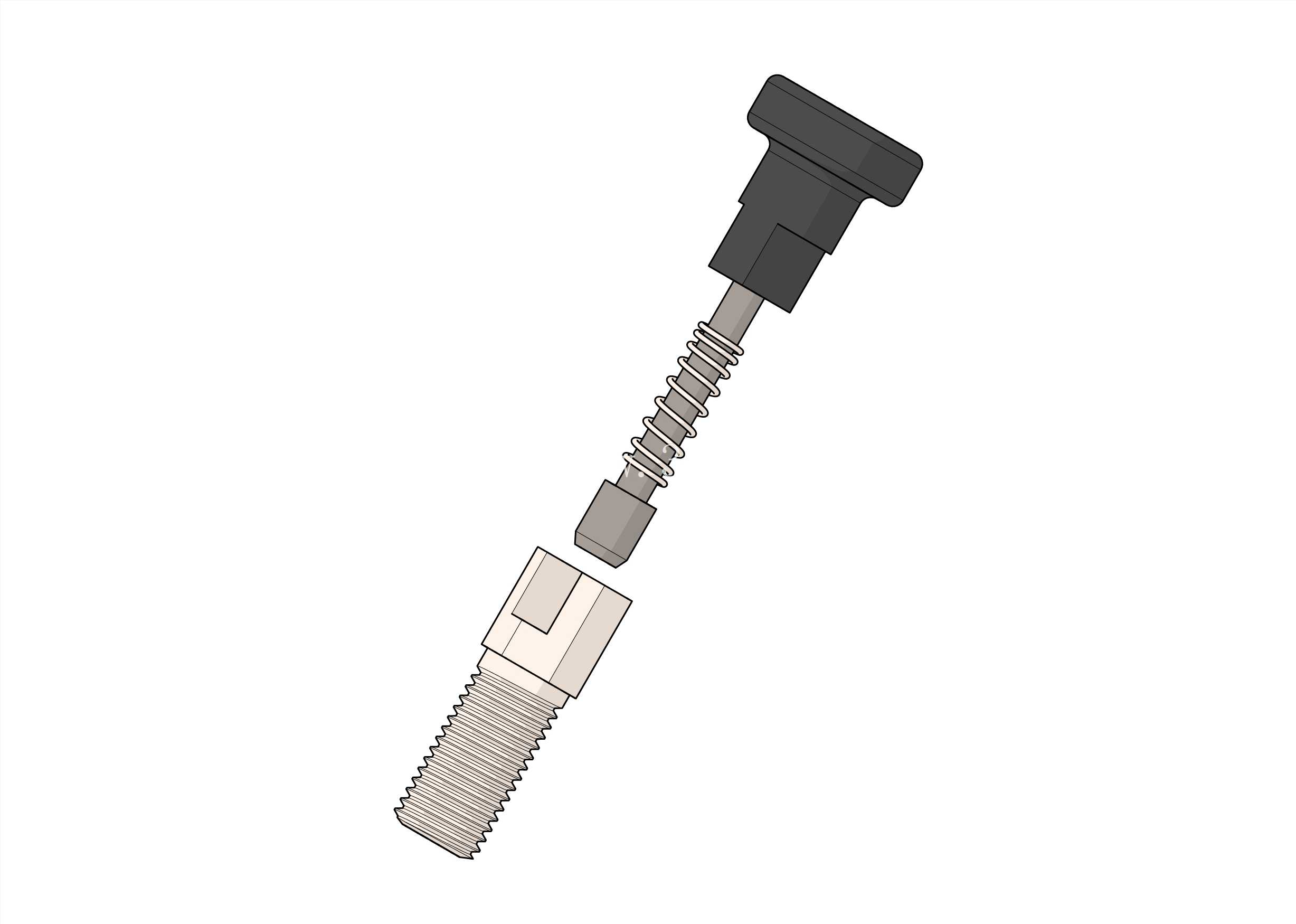

在工装夹具、汽车冲压模具的工位切换、分度定位场景中，这类带旋钮头的螺纹柱塞是非常常用的手动定位元件，日常产线里做工位快换、模具镶件定位、工装分度锁紧的时候，不用额外工具，徒手拧动顶部的滚花旋钮就能完成柱塞销头的伸缩，实现定位与释放的动作，比普通的圆柱销插拔要方便很多，尤其是在需要频繁切换定位状态的工位上，能减少操作人员的辅助动作时间，提升换模、调工位的效率。从结构设计来看，这款M8规格的柱塞采用一体式旋钮头设计，顶部的大直径圆头做了防滑的周向纹路，徒手施力的时候不会打滑，旋钮下方的轴肩做了限位台阶，拧入安装螺纹孔的时候，台阶面可以贴紧安装基准面，保证柱塞的安装垂直度，避免销头伸缩的时候出现卡滞。中间的主体段做了扁位结构，这个结构是用来配合防转销或者限位螺钉的，防止柱塞在使用过程中跟着旋钮转动，导致销头的定位方向偏移，很多新手设计的时候容易忽略这个防转结构，实际用的时候柱塞跟着螺纹转，销头磨安装孔的内壁，用不了多久定位精度就丢了。下部的M8x1.0细牙螺纹是安装段，细牙螺纹的自锁性比粗牙好，在设备振动的工况下不容易松脱，螺纹段的长度覆盖了常见的安装板厚范围，安装的时候可以根据实际的板厚调整拧入深度，适配不同厚度的安装基座，不需要额外加工衬套来调整安装距离。最下端的销头是定位工作段，做了小圆角导入端，插入定位孔的时候能自动导正，不会因为孔位的微小偏差出现顶死的情况，销头和主体内的弹簧配合，平时处于伸出定位状态，拉起旋钮的时候销头回缩，脱离定位孔，就能转动或者移动被定位的部件，松开旋钮后弹簧自动把销头顶出，卡入对应的定位孔完成锁紧。做三维建模的时候，要重点注意几个安装边界的尺寸：首先是顶部旋钮的直径，这个尺寸决定了操作空间的大小，设计安装位的时候要在旋钮周围留出至少10mm的徒手操作空间，不然手指捏不住旋钮，没法操作；然后是螺纹段的公称直径和螺距，M8x1.0的细牙螺纹对应的安装底孔要按照细牙螺纹的标准加工，不能用普通M8粗牙的底孔，不然螺纹拧不进去或者滑牙；还有销头的伸出长度，这个尺寸要和被定位件上的定位孔深度匹配，一般销头插入定位孔的有效深度要在5mm以上，才能保证定位的刚性，不会因为侧向力把销头别弯；另外主体上的扁位尺寸，要对应安装基座上的防转槽尺寸，扁位和防转槽之间留0.1-0.2mm的间隙，既保证柱塞能顺畅轴向移动，又不会出现周向转动。在汽车冲压模具的应用里，这类柱塞常用来做冲压件的侧向定位、模具快换镶块的预定位，还有送料机构的分度定位，因为冲压车间的设备振动大，细牙螺纹加防转扁的结构能保证柱塞长期使用不松动，顶部的大旋钮戴劳保手套也能操作，不用找扳手，符合车间的操作习惯。在工装夹具设计里，这类柱塞多用于焊接工装的工位切换、检具的定位销伸缩结构，因为销头的伸缩行程固定，重复定位精度能满足一般工装的±0.1mm精度要求，不需要额外做锁紧结构，弹簧的预紧力能保证销头不会因为工件的轻微晃动回缩，定位可靠性足够。建模的时候要把各个零件的配合关系做准确，旋钮和柱塞杆的连接部分、弹簧的安装空间、销头和导向段的配合间隙都要还原实际的装配状态，不能把各个零件做成一体的，不然做运动仿真的时候没法演示销头伸缩的动作，也没法导出工程图做加工参考。还要注意螺纹部分的建模处理，外螺纹要符合M8x1.0的牙型尺寸，虽然三维建模的时候可以用装饰螺纹线简化，但是关键的螺纹大径小径尺寸要准确，不然做装配干涉检查的时候会出现误判，以为螺纹和安装孔干涉，实际加工出来是能正常装配的。另外顶部旋钮的滚花如果是用于示意的话可以做简化处理，但是如果要做渲染效果图的话，滚花的纹路方向和间距要符合实际的加工纹理，不然渲染出来的效果会很假，不符合工业产品的视觉特征。这类柱塞属于标准类的五金配件，但是不同厂家的产品在旋钮尺寸、销头长度、弹簧力大小上会有细微差异，建模的时候参考通用的行业尺寸做结构还原，就能满足大部分选型示意、装配模拟的使用需求，不需要完全复刻某一个品牌的精确尺寸，毕竟这类标准件选型的时候只要安装尺寸匹配，功能上是可以互换的。
