汽车冲压成型通风箱体结构设计

这款通风箱体是汽车冲压配套的钣金类构件，主要应用在商用车驾驶舱附属通风回路、车载设备舱散热通风格局中，承担气流导流、舱内异物阻隔、内部元器件防护的多重作用。从实际装车场景来看，这类构件通常布置在驾驶舱仪表台下方侧围、车载电控舱的进风端面，既要保证通风路径的通畅性，又要兼顾钣金构件的装配适配性，避免行车过程中出现共振异响、密封失效的问题。

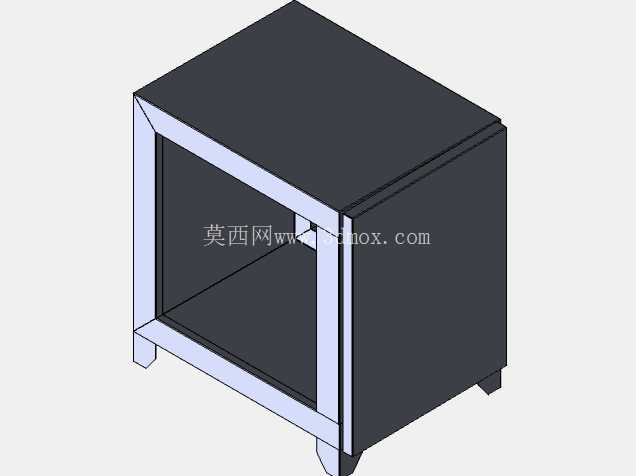

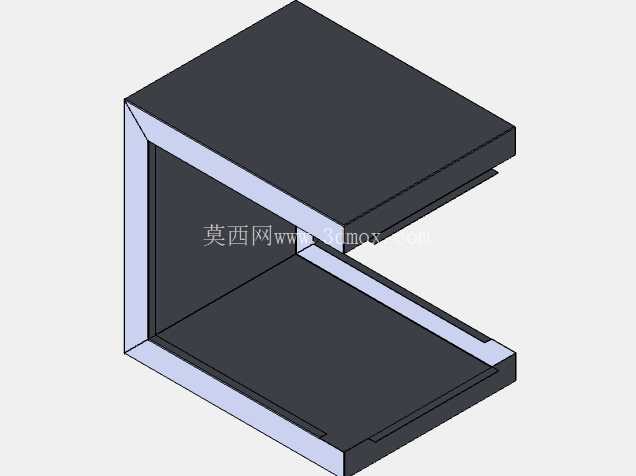

从结构设计逻辑来看，整体采用框架加围板的组合式钣金结构，底部设置四个凸起的支撑脚，安装时可以直接卡在车身预留的安装位凸台上，不需要额外设计复杂的转接支架，支撑脚的高度预留了3-5mm的装配间隙，能够抵消车身冲压件的形位公差，避免安装时出现强制装配导致的箱体变形。主体框架采用折边一体冲压成型，边框的折边宽度设置为15mm，既能够提升整体框架的抗扭刚度，又能为外围围板的焊接提供足够的贴合面，围板与框架连接采用点焊工艺，焊点间距控制在40mm，既保证连接强度，又不会因为焊点过密导致钣金热变形。

箱体正面预留了开放式的通风通路口，开口边缘做了内卷边处理，避免安装维护时锋利的钣金割伤操作人员，同时内卷边的结构可以直接卡装通风滤网，不需要额外设计滤网固定压条，减少了装配零件数量。箱体的顶板为整面冲压平板，边缘做了10mm的下折边，刚好扣合在框架的上沿，配合密封胶条可以实现顶部的防尘密封，避免上方的灰尘、冷凝水直接滴入箱体内部。侧面围板为整面封闭结构，能够阻挡侧面飞溅的泥水、灰尘进入通风路径，围板与框架的贴合处设计了1mm的止口，装配时可以快速定位，不需要反复调整对齐位置。

从安装边界来看，整体外形趋近立方体结构，长宽高比例控制在1.2:1:1.1，适配多数车载通风舱的预留安装空间，安装时不需要对周边的车身构件做额外切割修改。支撑脚的位置对应车身安装位的标准孔距，直接采用M6螺栓即可完成固定，螺栓孔位设计了长圆孔调节余量，能够抵消±2mm的安装位置偏差，降低现场装配的调整难度。箱体内部的净空尺寸预留了足够的滤网安装空间，同时可以容纳后续加装的风量调节挡板，不需要对箱体本体做二次修改。

在功能特性上，这款通风箱的钣金材质选用常用的冷轧钢板，冲压成型后表面做电泳防锈处理，能够适应车载环境下的温湿度变化、振动冲击，不会轻易出现锈蚀开裂的问题。框架的折边结构让整体箱体的抗变形能力提升40%以上，即使在车辆行驶过程中受到持续振动，也不会出现焊缝开裂、围板松动的问题。通风开口的通流面积经过核算，能够满足舱内每小时30立方米的通风量要求，不会因为通流面积不足导致舱内元器件散热不良。

设计过程中充分考虑了冲压工艺的可行性，所有的折边圆角都设置为R1，避免冲压时出现开裂，所有的冲孔、落料工序都可以在普通冲压设备上完成，不需要特殊的成型模具，能够有效降低冲压生产的成本。零件的拆分逻辑符合钣金焊接的工艺要求，没有出现无法施焊的死角，焊接后的打磨工作量也控制在较低水平，适合批量冲压生产。同时箱体的结构没有复杂的曲面造型，三维建模过程中可以直接通过钣金模块的折边、拉伸命令完成，不需要做复杂的曲面拟合，后续出工程图时也能快速标注所有的形位公差、折弯系数，减少工艺转化的工作量。
