双孔固定110A汽车电路保险连接片

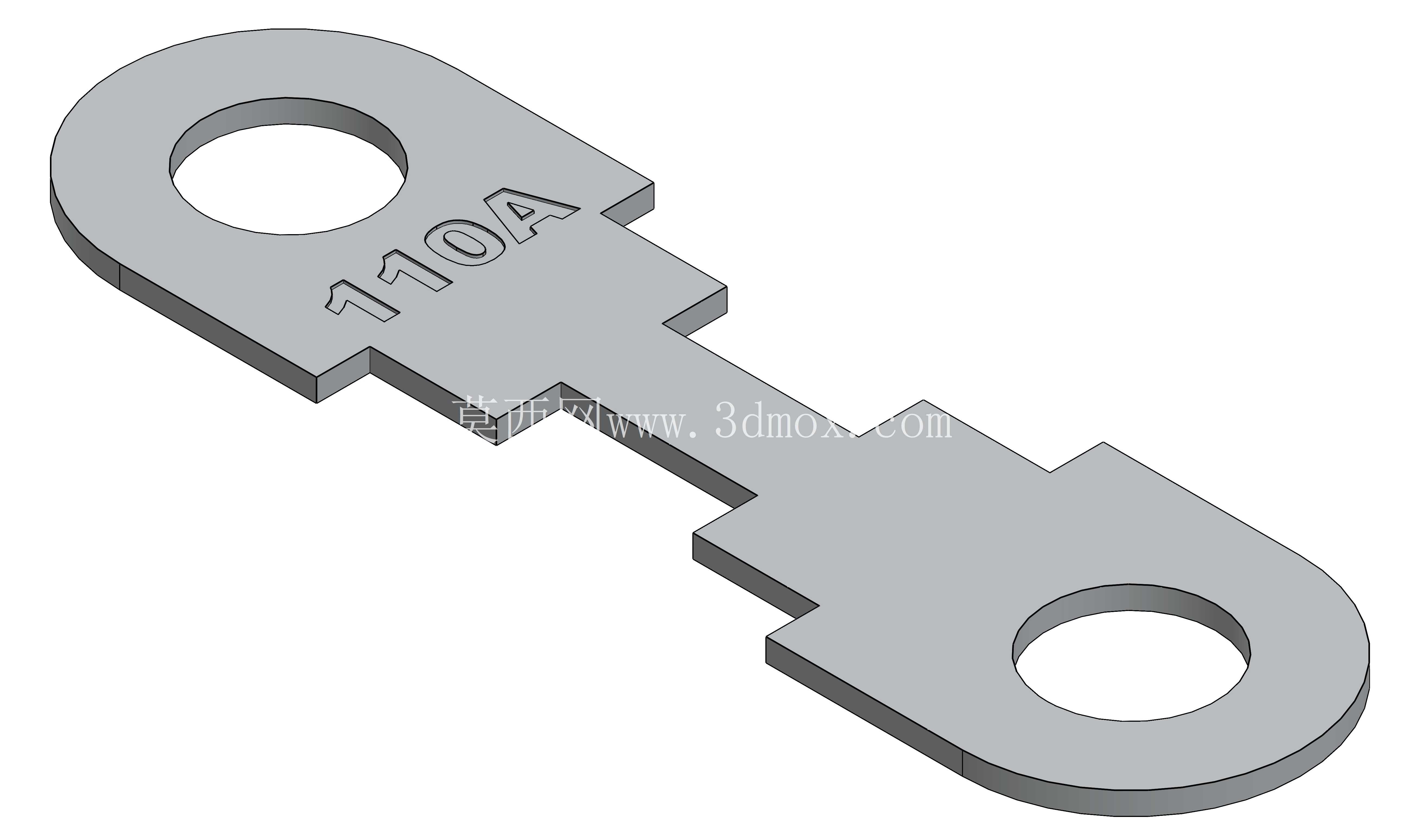

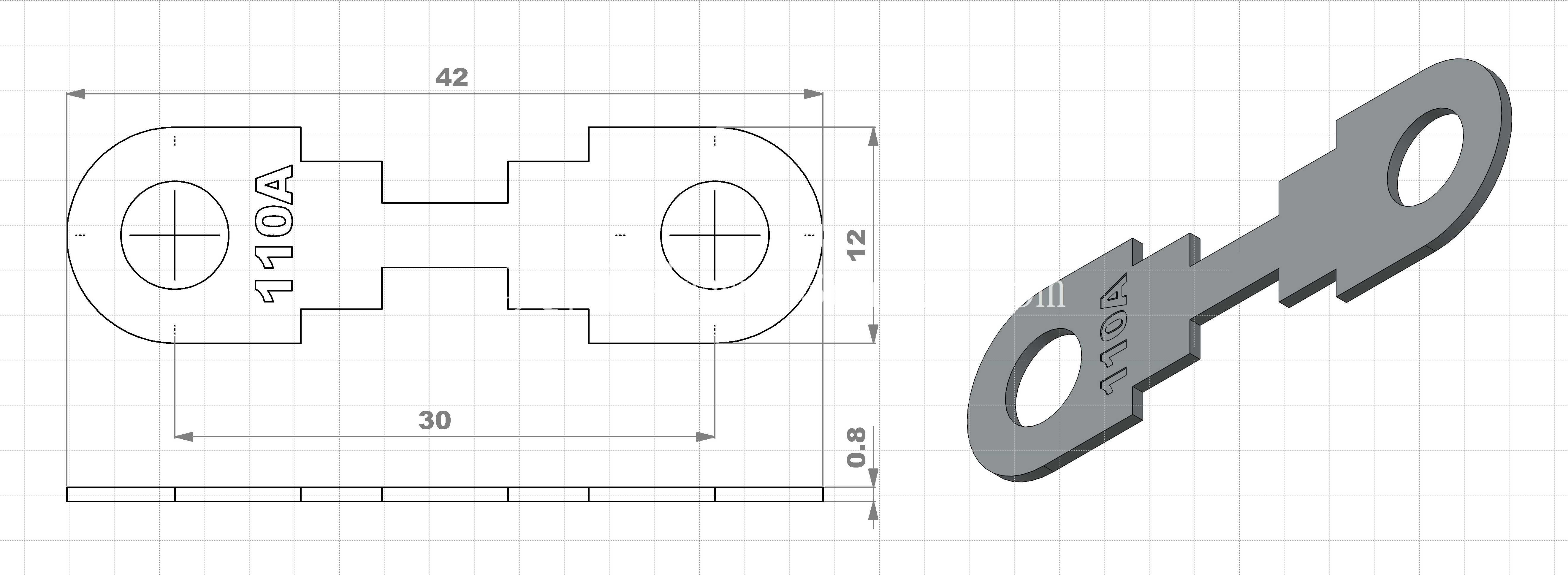

做汽车低压线束配套结构设计快十年，这类双孔固定的保险连接片是机舱配电回路里最常见的载流保护件，很多刚入行的工程师容易把它和普通端子混为一谈，实际上从载流裕度到安装定位，每一处结构都对应着实车工况的硬性要求。先从安装边界说起，这个零件整体外轮廓控制在41mm长度、12mm宽度范围内，属于小尺寸扁平冲压件，两个安装孔的中心距是30mm，这个尺寸不是随便定的——目前主流乘用车主配电盒的保险安装位，孔位中心距基本统一在30mm这个规格，两端的环形安装孔内径匹配M6规格的固定螺栓，装配时不需要额外加装转接衬套，直接通过螺栓压接在配电盒的铜排接线柱上即可，两端的圆弧过渡结构刚好避开配电盒内部的塑料隔筋，不会出现装配干涉。

从功能特性来看，这个零件属于额定110A的快熔型保险片，和插片式保险不同，这种平板式双孔固定的保险片多用于大电流主回路，比如发电机到蓄电池的充电回路、起动机主供电回路、EPS系统供电回路这类持续载流大、短路电流冲击强的线路。零件本体采用导电性能优异的锌基合金冲压成型，表面不做额外镀层处理，依靠合金本身的抗腐蚀性能应对机舱内的温湿度变化，中间收窄的颈状结构是核心的熔断区——当回路电流超过额定值达到熔断阈值时，颈区会因为焦耳热快速升温熔断，切断回路避免线束过热起火，两端较宽的环形区域是压接接触区，足够的接触面积可以降低螺栓压接后的接触电阻，避免大电流工况下接触区发热。

设计这类零件的时候，首先要核算载流截面，中间熔断区的厚度和宽度要严格匹配110A的额定载流要求，既不能截面过大导致过载时无法及时熔断，也不能截面过小导致正常工况下异常发热。其次是冲压工艺的考量，整个零件采用单工序级进模冲压成型，两端的安装孔和外轮廓一次冲切完成，表面压印的110A标识是在冲压工序中同步压出的，不需要后续激光打标或者丝印，既提高生产效率，也避免标识在长期使用中被磨掉。零件的厚度公差控制在±0.02mm范围内，因为厚度直接影响熔断特性的一致性，同一批次的零件如果厚度偏差过大，会出现同电流下熔断时间离散度超标的问题，这在车规级零部件要求里是不允许的。

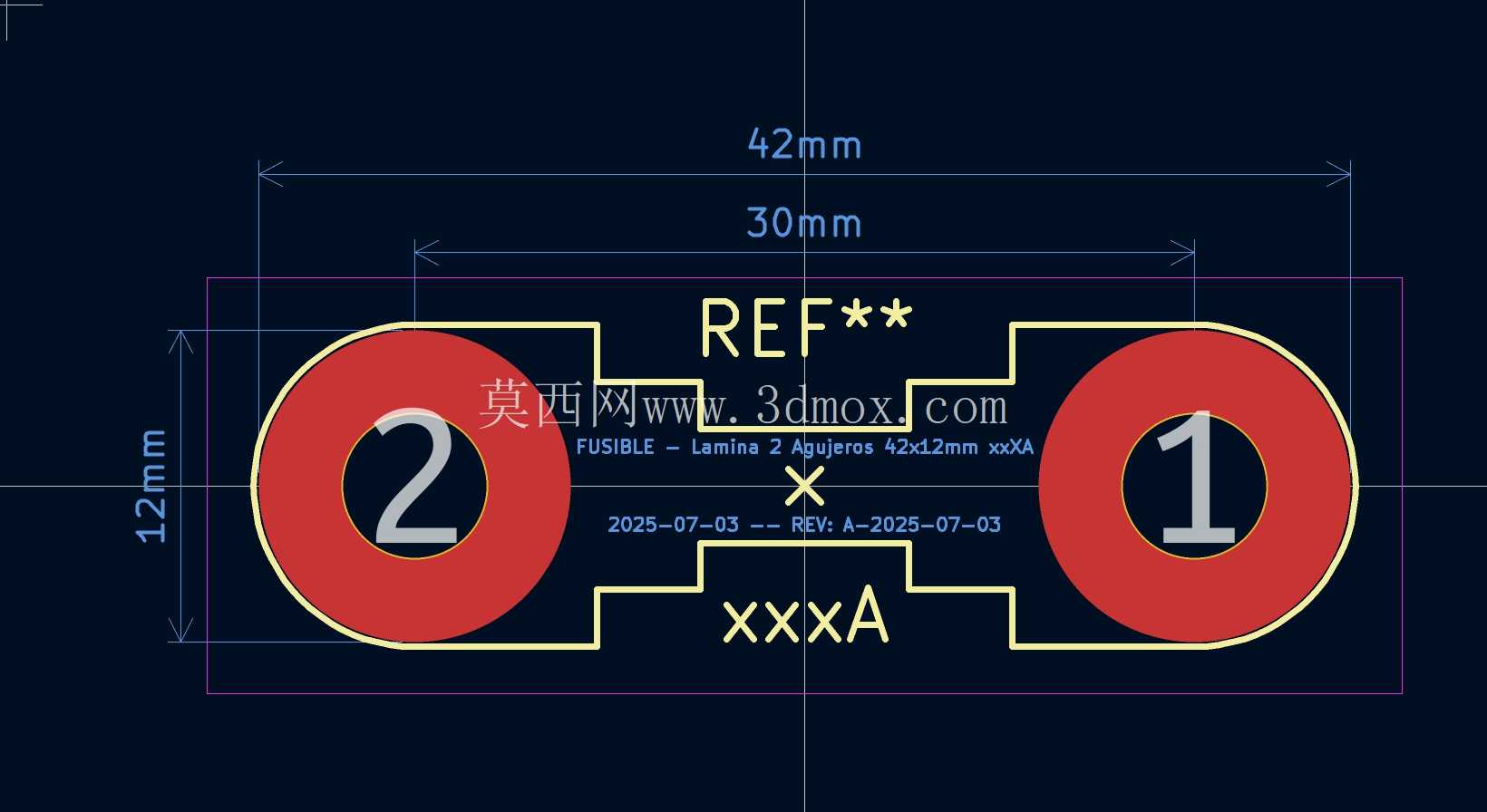

实际装车应用中，这类保险片的安装位置通常在发动机舱的配电盒内部，或者蓄电池正极的接线桩附近，因为是裸露的平板式结构，装配时需要在外部加装绝缘护罩，避免金属异物搭接造成短路。和传统的螺栓固定大电流保险相比，这种一体化冲压的保险片不需要额外的连接端子，零件本身既是熔断保护元件，也是导电连接片，减少了回路中的连接节点，也就降低了接触不良的故障概率。在三维建模过程中，需要特别注意两端安装孔的同轴度要求，虽然是平板冲压件，但如果两个孔的同轴度偏差超过0.1mm，装配时就会出现螺栓无法顺利穿入的问题，另外零件边缘的冲切断面不能有毛刺，否则装配时容易划破绝缘护罩，或者在振动工况下产生金属碎屑引发短路。很多工程师建模时容易忽略零件表面的压印标识深度，实际上压印深度不能超过板材厚度的10%，否则会在压印位置产生应力集中，降低熔断特性的一致性，甚至在正常振动工况下出现断裂的问题。

从选型适配的角度来说，这个尺寸规格的保险片可以覆盖大部分12V乘用车的主回路保护需求，部分48V轻混系统的低压主回路也会采用同尺寸但不同额定电流的同结构产品，只需要调整中间熔断区的截面尺寸就可以适配不同的额定电流要求，平台化适配性很强。在做配电盒结构设计时，这类零件的安装位需要预留足够的操作空间，方便售后维修时更换保险片，同时要在安装面设计定位凸台，避免螺栓拧紧时零件跟着转动，导致相邻回路的安全间隙不足。
