力士乐2FRE型二通比例节流阀结构设计

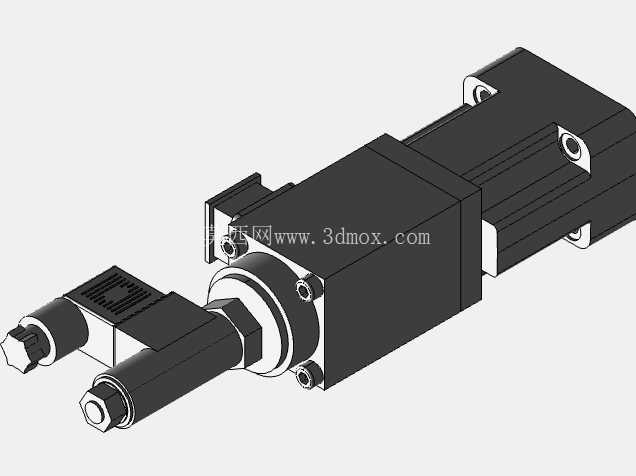

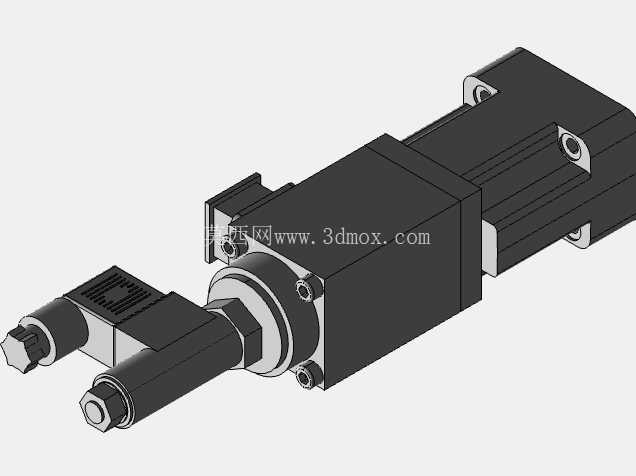

在液压系统的流量调节回路中，二通比例节流阀是执行机构速度精准控制的核心元件，这款力士乐2FRE型比例节流阀的三维结构，完整还原了实物的装配关系与细节特征，能为液压站集成、设备液压回路改造的设计人员提供直观的结构参考。从实际应用场景来看，这类阀件常被用在注塑机锁模回路、机床进给驱动、工程机械执行机构调速等需要连续调节流量的工况中，区别于普通开关式节流阀，它可以根据输入电信号的变化线性调整过流面积，实现执行元件的无级调速，避免了节流档位切换带来的速度冲击，尤其适合对运行平稳性要求较高的液压系统。

从功能特性上看，该款阀为不带外部关闭压力补偿的版本，没有内置止回结构，油液仅能从A口向B口方向流通，反向流道被截止，在选型时需要特别注意油路的流向匹配，避免接反导致回路失效。阀的渐进式流量特性可以在25L/min的最大流量范围内实现平滑调节，在10bar的阀门压差工况下能保持稳定的流量输出，不会因为负载压力的小幅波动出现流量突变。阀组集成了比例电磁阀与感应式位置传感器，能对计量孔的开度做闭环位置控制，让实际输出流量和设定值保持一致，流量控制精度不受负载压力变化的干扰，不过这款阀需要搭配外部放大器使用，不能直接接入控制信号驱动，在做电气布局时需要预留放大器的安装空间与接线回路。

设计思路上，这款阀的结构做了集成化处理，将比例驱动部分、节流阀芯部分、传感器检测模块整合在同一个阀体内，减少了外接管路的连接点，降低了泄漏风险。阀体上的安装接口符合DIN 24340 A型标准，标称尺寸为6，安装孔位、油口通径都遵循统一的行业标准，在做阀块设计时可以直接调用标准接口尺寸，不用单独测绘适配，能大幅缩短液压集成块的设计周期。阀体上的电气连接为带组件插头的形式，没有配备配合连接器，在做布线设计时需要匹配对应规格的接插件，保证电气连接的防护等级满足现场工况要求。密封件采用FKM材质，能适应常规液压油的工作温度范围，在常规工业液压工况下有较长的使用寿命。

从外形尺寸与安装边界来看，这款阀的整体布局为轴向串联结构，比例驱动段位于阀体的一端，传感器与接线部分位于侧方，在做阀组布局时需要预留接线侧的操作空间，方便后期的接线调试与维护。油口的连接面加工精度要求较高，安装时需要保证阀块结合面的平面度，避免密封失效出现渗漏。阀的整体重量和外形尺寸适配6通径阀的安装空间，在替换同通径的其他类型节流阀时，不用大幅调整阀块的安装布局，有较好的互换性。建模过程中还原了所有的装配细节，包括阀芯的配合间隙、紧固件的位置、密封槽的尺寸，在做液压系统的干涉检查时，可以直接导入装配体验证安装空间是否充足，避免实际装配时出现部件干涉的问题。对于液压系统设计人员来说，这类精准的三维模型能帮助提前预判安装风险，优化阀组的布局设计，减少现场安装调试的返工量。
