力士乐2FRE型二通比例节流阀结构

在液压系统的流量控制回路中，二通比例节流阀是实现执行元件速度精准调控的核心元件，这款力士乐2FRE型二通比例节流阀，针对不带压力补偿器的外部关闭工况设计，适配开式液压回路的流量调节需求，常见于注塑机锁模回路、机床进给驱动、工程机械动作控制等需要连续比例调节流量的场景，能够根据输入的电气信号线性改变阀口通流面积，实现对执行元件运行速度的无级调控，相比传统开关式节流阀，可大幅降低液压冲击，提升设备运行的平稳性。

从结构设计逻辑来看，该阀采用板式安装的集成化布局，主体分为阀本体、比例电磁铁驱动段、可选的单向阀集成段三个部分，标称尺寸6的通径规格对应NG6安装界面，完全符合DIN 24340 A型端口的安装尺寸规范，安装面的螺栓孔位、油口位置、密封槽尺寸均严格遵循标准，可直接替换同通径同规格的标准阀件，无需额外修改安装底板。阀本体内部加工有高精度的节流口阀芯孔，阀芯与阀孔的配合间隙控制在微米级，保证阀口调节的线性度与内泄漏控制要求，节流口采用渐进式开口设计，在小流量区间具备更细腻的调节分辨率，最大流量可达16L/min，适配10bar左右的额定阀口压差工况，最高工作压力可覆盖210bar的常规中高压液压系统需求。

驱动端采用单独连接的比例电磁铁，无配套集成连接器的设计给现场布线留出了足够的灵活度，电气接口可根据设备实际布线需求选择不同出线方向的接插件，电磁铁与阀芯之间通过顶杆传递推力，复位弹簧的刚度经过匹配调校，保证输入电流与阀芯位移的线性对应关系，避免出现调节死区或滞环过大的问题。密封件采用氟橡胶材质，可适配常规矿物液压油、部分合成液压油的介质工况，耐温范围覆盖液压系统常见的-20℃到80℃工作区间，密封槽的设计充分考虑了压力交变工况下的密封可靠性，在高压冲击下不会出现密封件挤出导致的泄漏问题。

不带外部关闭功能的B型版本，设计定位是与外部放大器配合使用，阀本身不集成位置检测与放大电路，需要外部配套的比例放大器输出驱动电流，这种设计的优势在于阀本体的抗污染能力更强，适合工况相对复杂、油液清洁度难以维持极高等级的工业现场，同时外部放大器可根据实际回路需求灵活调整增益、斜坡参数，适配不同执行元件的动态响应要求。集成的止回阀结构可实现反向油流的自由通断，在执行元件回程时无需经过节流口，降低回程压力损失，提升回路运行效率。

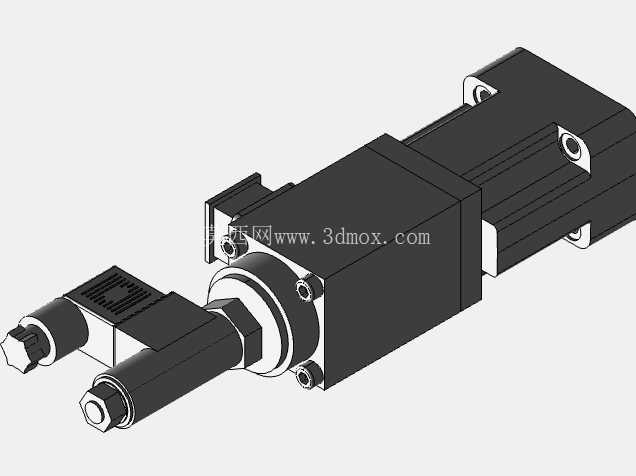

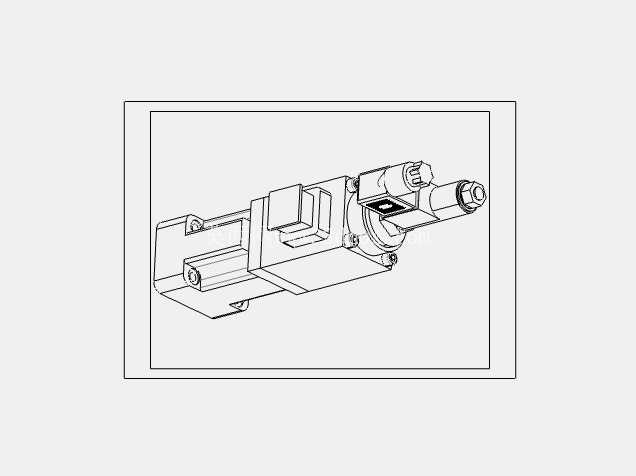

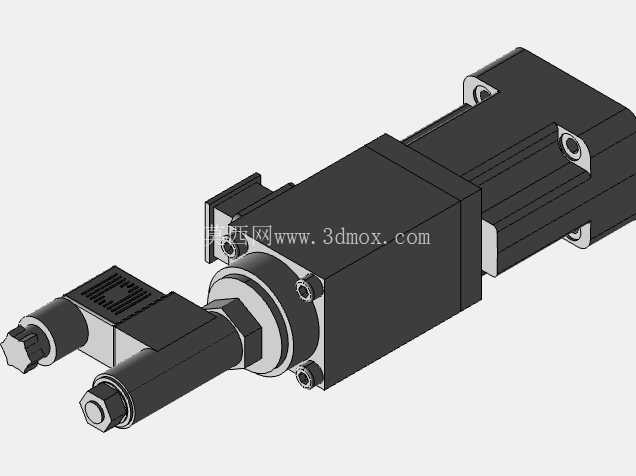

建模过程中严格还原了产品的实际安装边界，各外接油口的位置、安装螺栓的孔距、电磁铁的外伸尺寸、接线端的空间预留都与实物保持一致，在做液压站布局、阀块设计时可直接调用该模型进行干涉检查，避免出现安装空间不足、管路与电磁铁干涉、接线操作空间不够等实际装配问题。阀的外形细节包括阀体上的油口标识、安装定位销孔、密封槽的倒角、电磁铁的散热筋结构都做了精准还原，可直接用于液压系统的三维装配演示、维修培训课件制作、产品样本配图等场景。

在实际选型应用中，需要注意该阀不带内置压力补偿器，因此负载压力波动会对通过阀的流量产生一定影响，适合负载变化不大或者外部已设置压力补偿元件的回路，如果应用在负载波动较大的工况，需要在阀前或阀后配套压力补偿器，才能保证流量调节的稳定性。安装时需保证阀块安装面的平面度、粗糙度符合标准要求，安装螺栓的拧紧力矩遵循推荐值，避免阀体变形导致阀芯卡滞。日常维护中需注意油液清洁度达到NAS 8级以上，避免节流口被污染物堵塞导致调节失效。
