博世力士乐PGF系列固定排量内啮合齿轮泵结构

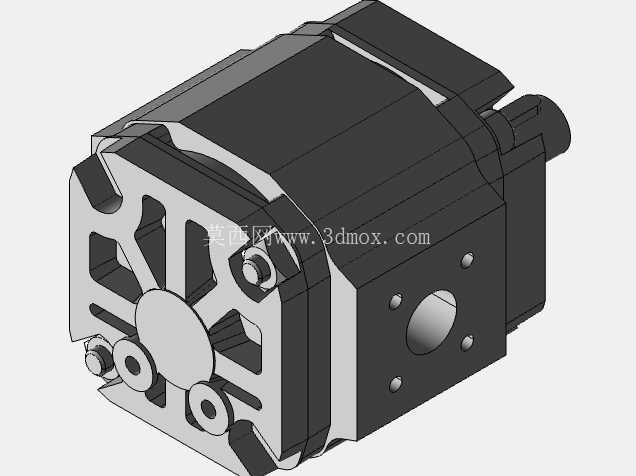

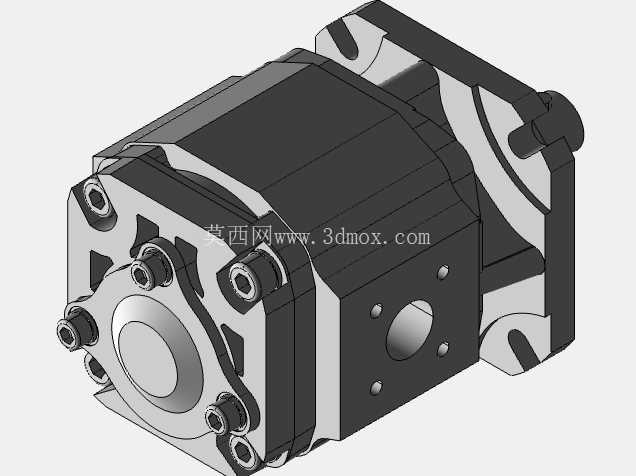

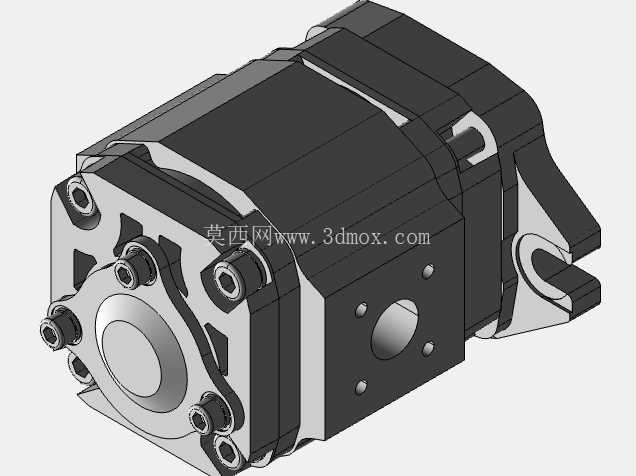

在中压液压系统的动力源选型中，内啮合齿轮泵凭借其低脉动、低噪音的特性，一直是机床、起重类设备液压回路的优先选项之一，这款固定排量内啮合齿轮泵的三维结构，完整还原了间隙补偿型内啮合齿轮泵的装配关系与外部安装特征，能为液压系统集成、设备改造的结构设计环节提供精准的三维参考。从实际应用场景来看，这类泵常被布置在机床的液压站柜内，为卡盘夹紧、导轨润滑回路提供稳定压力油源，也会配套在起重设备、工业风扇的液压驱动回路中，适配矿物基液压油介质，即使在油液粘度偏低的工况下，依靠自身的密封间隙补偿结构，依然能维持稳定的容积效率，不会因为内泄过大导致输出流量不足、系统压力掉压的问题。从结构设计思路上拆解，这款泵采用框架式壳体承载结构，进油口与出油口的法兰接口布置在壳体侧部，安装法兰位于泵体输入端，可直接与标准规格的驱动电机轴伸对接，不需要额外加装联轴器支座，能有效缩减液压动力单元的整体安装空间。泵体内部的间隙补偿结构，会在泵运行过程中根据进出口压差自动调整侧板与齿轮端面的贴合间隙，在高压工况下减少端面内泄，在低温启动工况下又不会因为间隙过小出现齿轮卡滞、启动扭矩过大的问题，这种设计也让泵的连续工作压力与间歇峰值压力都能覆盖常规中压液压系统的压力需求，不需要额外在泵出口加装压力保护阀组来应对短时的压力冲击。从外部安装边界来看，这款泵的机架安装尺寸适配常规2型安装框架，输入端轴伸的配合公差、安装法兰的止口尺寸、油口的连接螺纹规格都遵循通用液压元件的安装标准，在做液压站布局设计时，可以直接将该三维模型导入装配环境，核对泵与电机、阀块、油箱的相对位置，避免出现安装干涉、管路弯折角度过大的问题。泵体的壳体采用高强度铸铁材质，表面的加强筋结构既提升了壳体的承压能力，也能在泵运行过程中吸收部分齿轮啮合产生的振动，降低整体运行噪音，输出端的密封结构采用双唇口油封设计，能承受轴伸处的一定径向力，允许泵在直连之外，通过小规格皮带轮做低速传动适配，拓宽了泵的安装适配场景。在三维建模的细节处理上，模型完整还原了泵体外部的固定螺栓位置、油口的倒角结构、安装法兰的定位销孔特征，甚至壳体表面的铸造标识凸台都做了还原，在做设备的三维装配演示、液压站的虚拟布局时，不需要再对模型做额外的特征修补，能直接用于生成工程图、装配干涉检查、管路走向规划等工作。对于液压系统设计人员来说，这类精准的元件三维模型能大幅减少前期布局的反复修改工作量，不需要再手动测量实物尺寸来绘制模型，也能避免因为尺寸偏差导致的后期安装返工问题，尤其是在做非标液压站的定制设计时，精准的泵体模型能帮助设计人员提前核算安装空间，预留足够的维护操作空间，方便后期更换油封、检修泵体时不需要拆解周边的阀组与管路。
