手摇式旋转泵结构三维设计展示

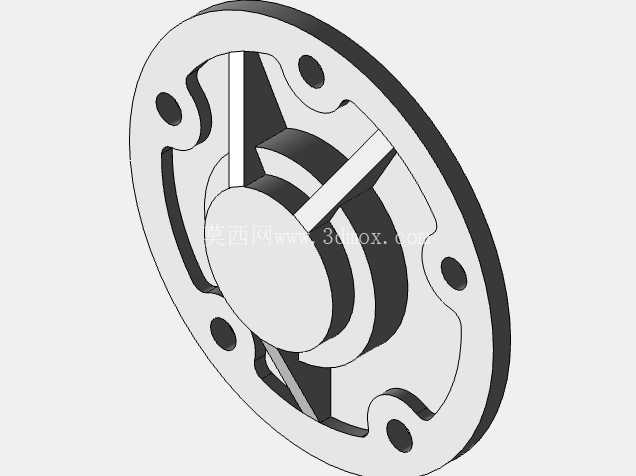

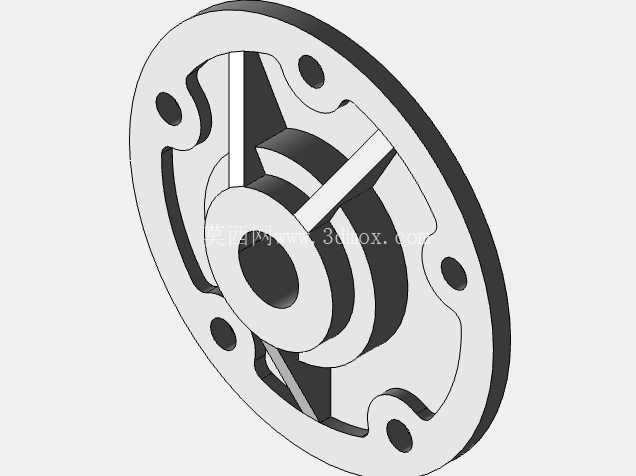

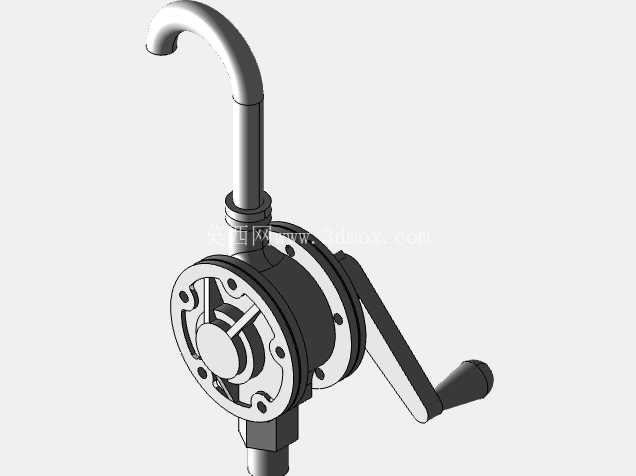

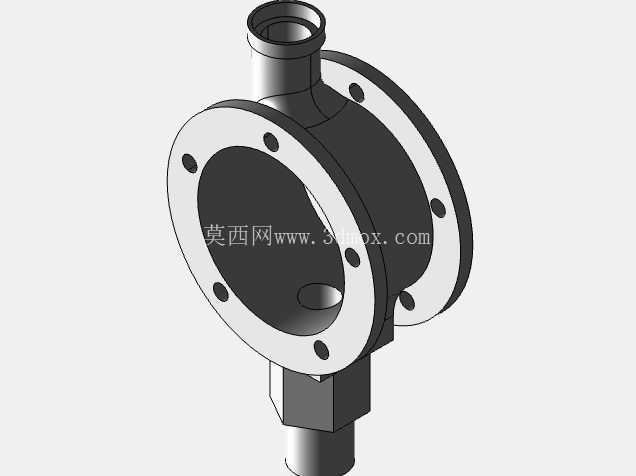

在小型流体输送场景里，这类手动旋转泵的应用覆盖范围其实比很多从业者预想的更广，野外无电力供应的燃油加注、小型车间零散润滑油转运、应急工况下的低粘度流体抽取，都能看到这类结构的身影，它不需要外接动力源，完全依靠人力驱动就能完成流体输送作业，在配套设施不完善的作业场景里有着不可替代的实用性。从结构设计逻辑来看，这款手摇旋转泵的核心做功部件依托转子与泵腔的配合容积变化实现流体抽吸与压送，摇臂的力臂长度经过匹配设计，普通人操作时施加在手柄上的力不需要过大就能带动内部转子完成整周旋转，手柄末端的木质握套做了圆弧过渡处理，长时间操作也不会出现硌手的问题，符合手动操作类设备的人机工程要求。泵体主体的红色壳体采用一体式铸造成型思路，壳体内部的型腔精度直接决定泵的容积效率，建模时需要重点把控型腔与转子的配合间隙，间隙过大会导致流体回流降低输送效率，间隙过小则会在旋转过程中出现卡滞，甚至因为加工误差导致部件抱死，常规设计里这个配合间隙会控制在0.1到0.15毫米区间，兼顾加工可行性与实际作业效率。进出液接口的位置设置在泵体上下两端，接口采用标准管螺纹设计，能够直接对接常规规格的流体输送软管，不需要额外制作转换接头，安装时只需要将泵体垂直固定在储液容器的预留安装位上，保证输入管路深入储液容器液面以下，输出管路延伸至接液容器即可完成部署，整体安装边界尺寸控制得比较紧凑，不会占用过多安装空间，即使是容积较小的储液桶也能适配安装。顶部的吊钩结构是很多同类产品容易忽略的设计细节，这个吊钩一方面可以在泵体不使用时悬挂收纳，避免泵体接触地面被杂质污染进出液口，另一方面在临时移动作业时，可以直接通过吊钩提拉泵体完成转移，不需要额外设计搬运把手。内部的密封结构采用唇形密封圈搭配密封垫片的组合形式，在摇臂转轴与泵体壳体的配合位置，密封圈能够有效阻止泵腔内的流体顺着转轴间隙渗漏，即使长时间连续操作，也不会出现液体沿转轴外溢的问题，减少流体浪费同时避免作业环境被污染。从建模的细节处理来看，各个部件的装配关系完全按照实际生产的装配逻辑搭建，摇臂与转子轴的连接采用平键定位加锁紧螺钉固定的方式，能够保证人力施加在摇臂上的扭矩无损耗传递到转子部件，不会出现摇臂空转打滑的问题。泵体外壳的加强筋设置在受力集中的安装座位置，能够在泵体被拧紧固定时避免壳体出现开裂，同时提升整体结构的刚性，减少操作过程中泵体的形变量。在实际选型适配时，这类手动旋转泵更适合输送粘度在一定范围内的无固体颗粒流体，比如轻质燃油、机械润滑油、普通水性液体等，如果流体中含有硬质固体颗粒，会快速磨损泵腔内壁与转子部件，大幅缩短泵的使用寿命，因此在使用场景匹配时需要提前确认输送介质的洁净度。另外这款泵的旋转方向与流体流向做了对应标识，建模时在泵体外壳预留了标识刻印的平面位置，实际生产时可以直接在这个平面上模压流向标识，避免操作人员反向摇动摇臂导致流体反向输送，引发作业事故。从安装尺寸的适配性来看，泵体底部的安装法兰直径、安装孔位间距都匹配市面上主流的标准储液桶开口尺寸，不需要对储液容器进行二次加工就能完成安装，大幅降低现场部署的工作量。摇臂在旋转过程中的最大回转半径经过优化，操作时不会与储液桶的侧壁发生干涉，操作人员站在储液桶侧面就能顺畅完成整周摇转操作，不需要刻意调整站位。
