力士乐2FRE型二通比例节流阀结构设计

在液压传动系统的流量控制回路里，这类二通比例节流阀是实现执行机构速度精准调控的核心元件，常见于注塑机锁模回路、机床进给驱动、工程机械的动作调速单元，需要根据电控信号连续调整通流面积，匹配不同工况下的流量输出需求，避免传统节流阀分级调节带来的速度阶跃冲击。这款阀的公称尺寸为NG6，安装接口符合DIN 24340 A型标准，也就是行业内通用的ISO 4401-03安装面规格，安装孔位的中心距、通油口位置、密封槽尺寸都遵循标准规范，设计选型时可以直接和同规格的换向阀、溢流阀叠加安装，不需要额外设计过渡连接板，能大幅缩减液压阀组的设计周期与加工成本。

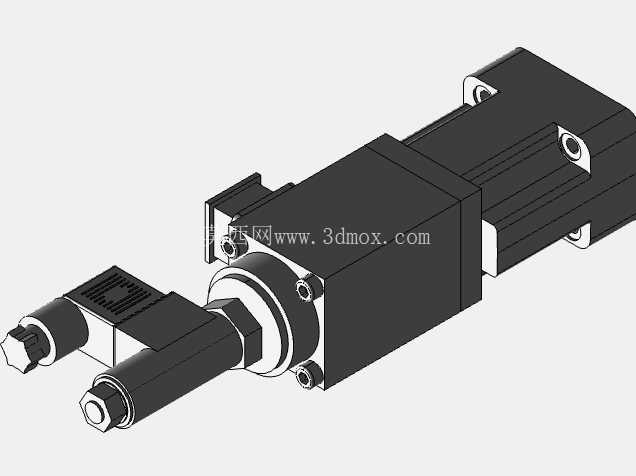

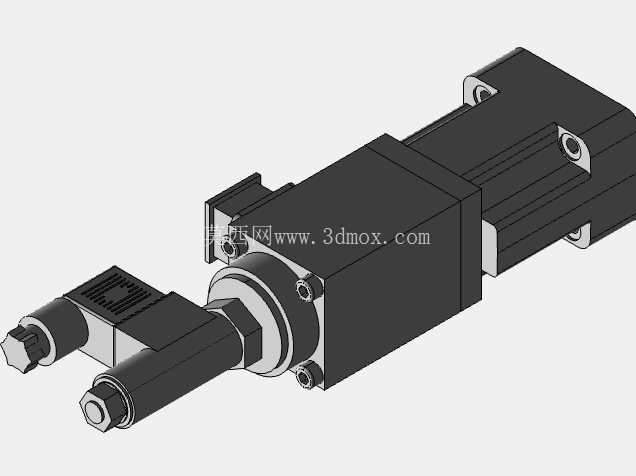

从结构设计逻辑来看，这款阀采用不带外部关闭压力补偿器的配置，也就是型号代码里的B型结构，适合进出口压差相对稳定的回路场景，相比带压力补偿的型号结构更紧凑，整体沿轴向布局分为比例电磁铁驱动段、节流阀芯段、阀体主通路段三个部分。驱动端的比例电磁铁可以接收24V直流控制信号，通过推杆直接带动节流阀芯轴向位移，阀芯上开有对称分布的节流槽，位移量和通流面积呈近似线性对应关系，能实现0到10L/min流量范围的连续调节，额定工况下的阀口工作压差为10bar，最高工作压力可达210bar，能覆盖绝大多数中低压液压系统的使用需求。

建模过程中需要重点关注几个配合边界：首先是阀芯和阀套的配合间隙，通常控制在3到5微米，既要保证阀芯动作灵活无卡滞，又要把内泄漏量控制在允许范围内，密封件采用FKM氟橡胶材质，适配常规矿物液压油的工作温度范围，不需要额外配置密封冷却结构。其次是电气连接部分采用单独的接线腔设计，没有集成连接器，现场布线时可以根据设备实际走线方向调整接线角度，阀体上没有设置止回阀结构，如果回路需要防止油液反向倒流，需要在外部管路单独加装单向阀，这点在阀组集成设计时需要提前预留安装空间。

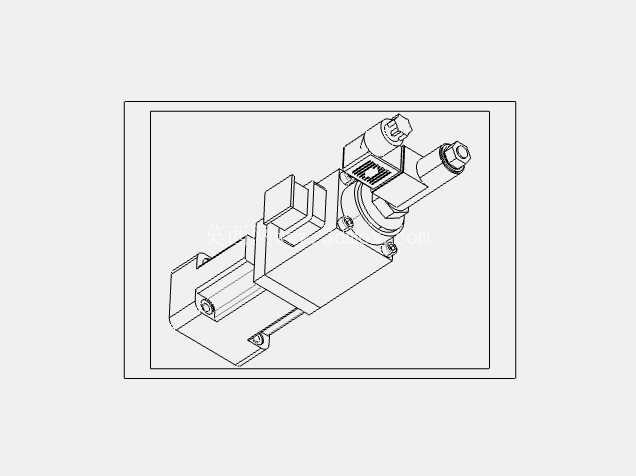

实际选型应用时，要注意这款阀需要搭配外部比例放大器使用，放大器输出的控制电流直接决定阀芯的开度位置，建模时要预留放大器的安装空间和接线走线位置，避免和阀组上其他元件产生干涉。安装面的平面度要求控制在0.01mm以内，表面粗糙度不大于Ra0.8，安装螺栓的拧紧力矩要符合NG6阀的通用安装规范，防止阀体变形导致阀芯卡滞。从外形尺寸来看，阀体主体的宽度和高度都和标准6通径阀一致，驱动端的电磁铁部分轴向伸出长度比普通电磁换向阀略长，在设计阀组布局时要在电磁铁侧预留至少20mm的接线和散热空间，避免和相邻阀件、管路接头产生位置冲突。

在液压系统调试阶段，这类比例节流阀的流量特性需要和放大器的增益参数匹配，通过调整放大器的斜坡时间可以控制阀芯的动作速度，减小流量调节过程中的液压冲击，适合对执行机构运行平稳性有要求的工况，比如机床的慢进快退回路、压机的快慢速压制切换回路。相比普通的手动节流阀，比例控制的结构可以实现远程电控调节，能接入设备的PLC控制系统，根据传感器反馈的执行机构速度信号实时调整阀的开度，形成闭环流量控制，提升设备的运行精度和自动化程度。建模时还原的密封槽结构、安装孔位、油口通径都严格遵循标准尺寸，能直接导入液压阀组的装配模型中做干涉检查、管路布局设计，不需要反复核对尺寸参数，能有效提升液压系统的设计效率。
