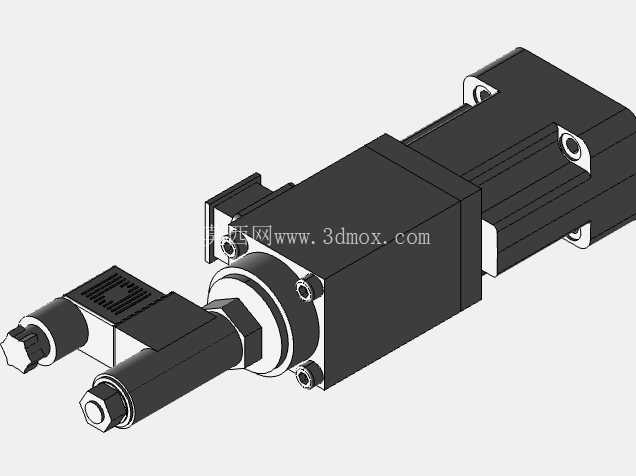

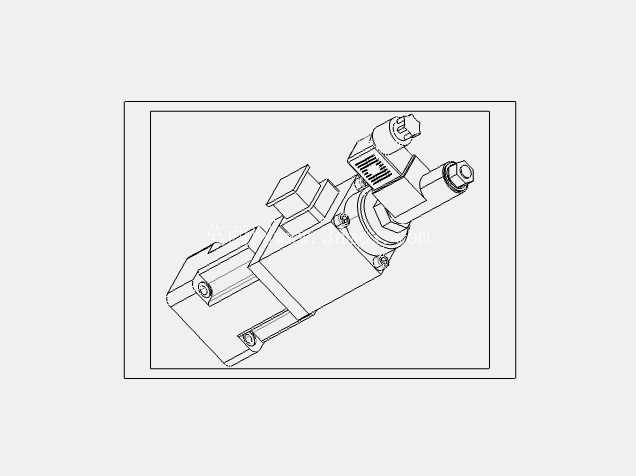

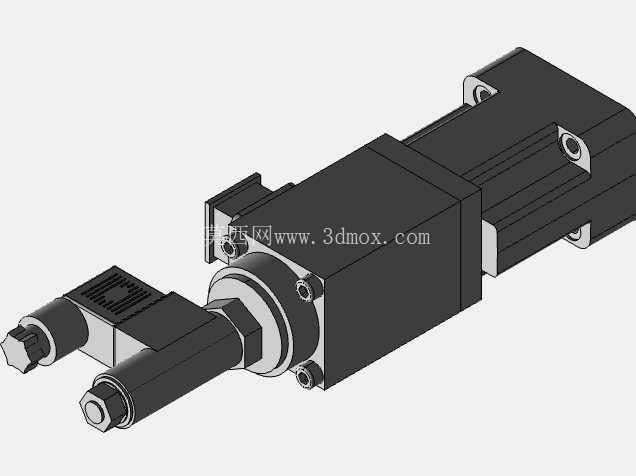

这款比例流量控制阀的三维结构还原,完全围绕液压系统实际工况的安装与使用需求搭建,建模过程中优先核对了安装接口的边界尺寸,确保端口形式完全匹配DIN 24340 A型标准,公称通径对应NG6规格,安装孔位完全符合ISO 4401阀块安装规范,可直接导入液压站集成阀块的装配环境做干涉校验,无需二次调整安装基准。从实际应用场景来看,这类二通比例节流阀多用于需要精准控制执行元件运行速度的液压回路,比如注塑机的射胶进给回路、机床液压夹具的同步夹紧回路、工程机械的动臂平稳动作回路,区别于普通节流阀的固定开度调节,它可以根据输入电信号连续调整节流口通流面积,实现流量的无级调控,避免执行元件出现启停冲击、速度不稳的问题。
建模时特意还原了不带外部关闭压力补偿器的结构特征,也就是B型结构的核心差异点,这类配置的阀在进油侧压力波动较小的回路中适用性更强,不需要额外的压力补偿组件就能维持稳定的流量输出,对应2QE渐进式流量特性,在快速行程阶段可以提供最高25L/min的通流能力,精细控制区间的流量调节精度可达2L/min,完全覆盖常规工业液压回路的速度调节需求。阀体部分的密封结构全部按照VFK M密封件的实际安装尺寸做了槽位还原,包括阀芯与阀套的配合间隙、密封件的压缩量预留,都参考了实际产品的装配公差要求,避免建模时出现密封槽尺寸过小导致装配干涉、或者尺寸过大导致密封失效的问题。
电气连接部分还原了K4独立连接接口的结构,没有配置集成止回阀的结构特征,适配带感应位置传感器的比例电磁铁安装位,传感器的安装槽位、接线空间都做了1:1还原,方便做电气布线的空间校验,避免实际装配时出现接线端子与周边阀件、管路干涉的问题。安装方式采用底板安装设计,安装面的平面度、孔位位置度都按照液压阀安装的通用公差要求做了约束,六个安装螺栓的孔位深度、螺纹规格都匹配常规NG6阀块的安装参数,底部油口的通径、沉孔尺寸也完全对应A口B口的通流要求,不会出现通流截面突变导致的局部压力损失过大的问题。
从结构设计思路来看,这款阀的建模优先保证了功能部件的结构完整性,比例电磁铁的衔铁行程、阀芯的位移行程都做了运动副预留,导入动力学仿真软件后可以直接做阀芯开度与流量特性的仿真验证,不需要额外拆分零件定义运动关系。阀体上的工艺孔、堵头位置也做了还原,包括阀套的固定销孔、端部密封端盖的连接螺栓位置,都和实际产品的加工工艺保持一致,方便工艺人员做加工工序的排布参考。整体外形的突出部件比如侧置的接线盒、端部的电磁铁壳体,都标注了最大外轮廓尺寸,在做阀组集成设计时,可以直接参考这些边界尺寸预留安装空间,避免出现阀件之间的安装干涉,尤其是在紧凑化设计的小型液压站中,这类外轮廓尺寸的精准还原,能大幅减少阀块设计的反复修改次数。
实际选型使用中,这类阀的最大工作压力可达210bar,完全满足中高压液压系统的使用要求,不带压力补偿器的结构也让整体阀的长度尺寸更短,适合安装空间受限的应用场景,闭环位置控制的电磁铁结构可以实时反馈阀芯位置,确保流量调节的重复精度,在需要多回路同步动作的设备中,能保证多个执行元件的速度一致性,减少因流量偏差导致的动作不同步问题。建模过程中也特意区分了不同功能部件的材质特征,阀体部分的铸铁材质、阀芯的合金钢材质、密封件的橡胶材质都做了外观区分,方便做渲染展示或者装配教学使用,每个零件的配合面都做了贴合约束,没有出现面重叠、间隙过大的建模问题,装配层级按照实际装配顺序划分,从端盖、阀套、阀芯到电磁铁组件的装配关系完全和实际装配流程一致,方便拆解查看内部结构。
