在低压电气控制回路的设计选型环节,这类T9A结构的继电器属于工控领域应用覆盖率极高的基础元件,日常接触的工业控制柜、民用家电控制板、车载配电单元里,都能见到同结构产品的身影,核心作用是用小电流控制信号去驱动大电流负载回路的通断,既可以实现控制回路与负载回路的电气隔离,也能避免操作人员直接接触高压大电流回路带来的安全风险,同时还能配合外围电路实现逻辑联锁、延时控制等基础电气功能。
从实际使用场景来看,这类继电器的负载适配范围很宽,小到家电内部的加热模块、风机回路,大到工业设备里的接触器线圈驱动、小型电机启停控制,都能匹配对应的触点容量规格,尤其是在车载电气系统里,这类结构的继电器因为抗震性能好、触点载流冗余充足,常被用来控制车灯、雨刮、燃油泵这类车载负载,安装时不需要额外定制复杂的固定结构,依靠壳体自带的安装卡扣或者预留的螺丝孔位,就能快速固定在PCB板或者设备安装梁上,后期维护更换也不需要复杂的工具,拔插接线端子就能完成替换。
做这款产品的三维结构设计时,首先要考虑的是内部电磁机构的排布空间,线圈、铁芯、衔铁、触点簧片这些核心部件的相对位置直接决定了产品的动作可靠性,壳体内部的限位筋结构要精准卡住线圈骨架,避免设备运行过程中受震动出现线圈移位,导致衔铁吸合不到位、触点接触不良的问题。外壳的设计上,顶部预留的多个接线端子槽位要匹配标准插片端子的尺寸,槽位之间的绝缘隔筋高度要满足电气间隙要求,避免不同电位的接线端子之间出现拉弧打火的情况;壳体侧面的卡扣结构是为了适配PCB板插装设计,卡扣的倒角尺寸要控制在合理范围,既保证插装时能顺利卡入PCB安装孔,也要保证长期使用后卡扣不会因为应力松弛出现固定松动。

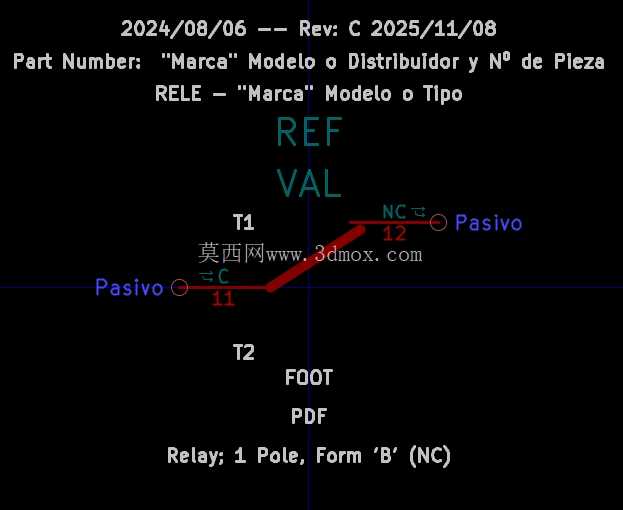

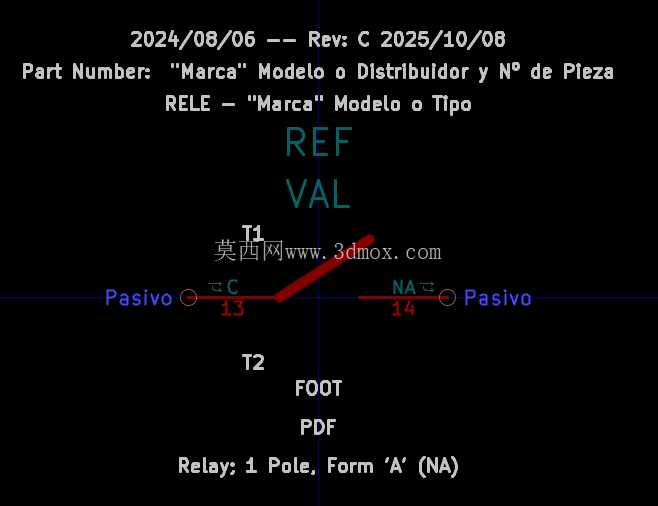

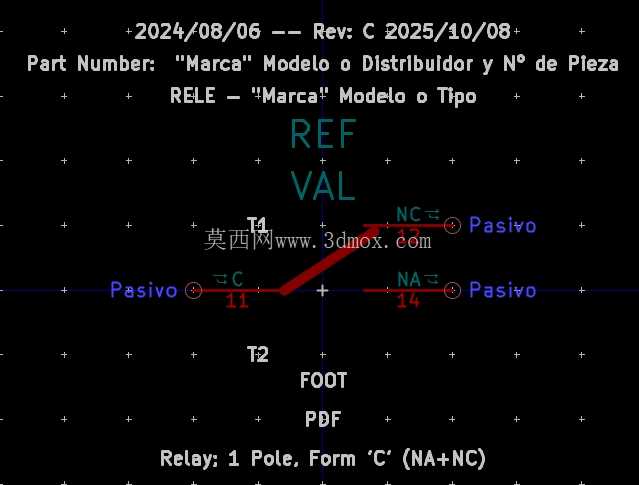

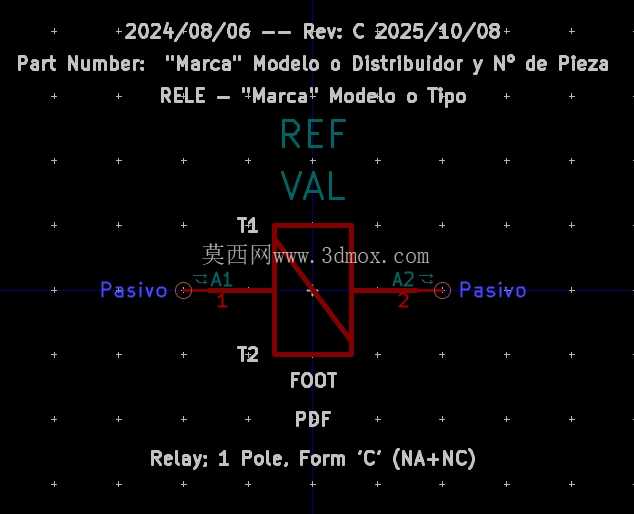

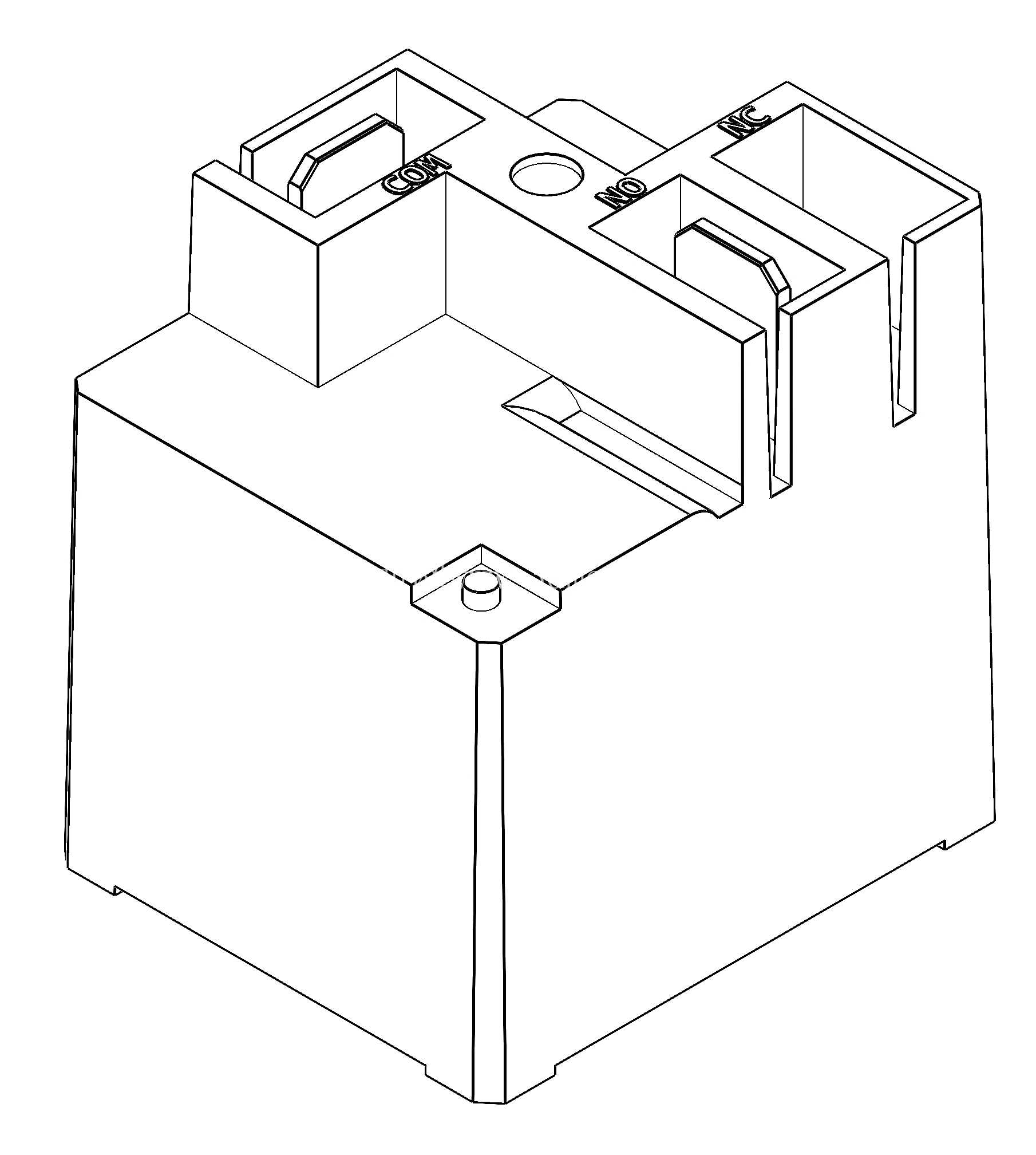

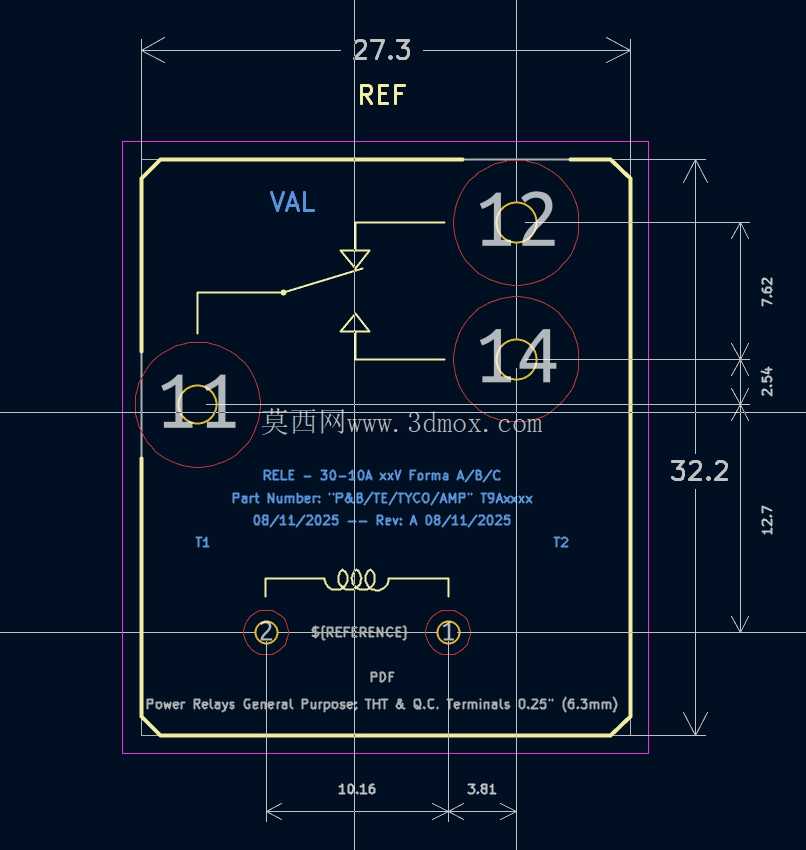

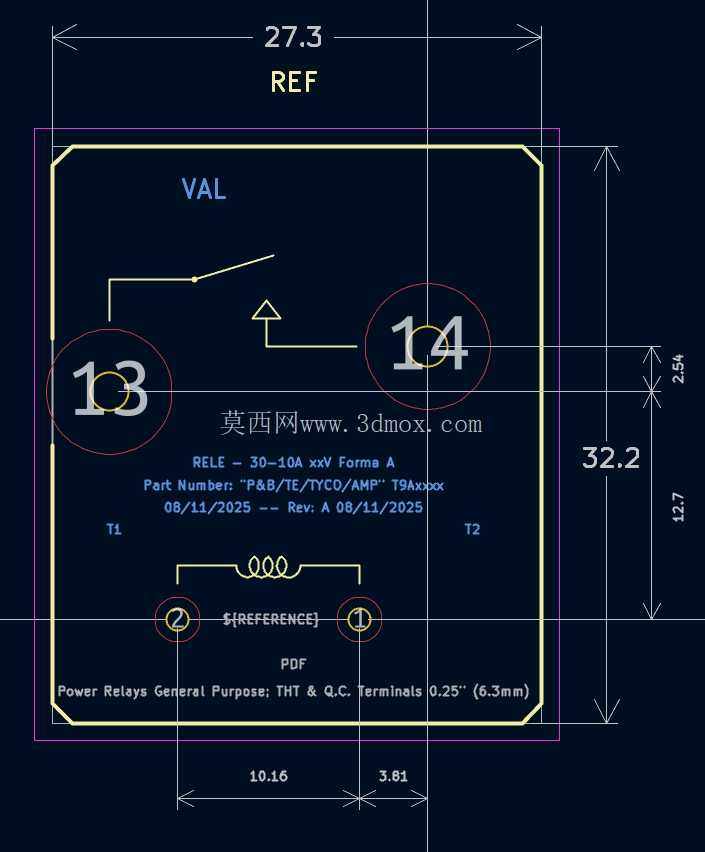

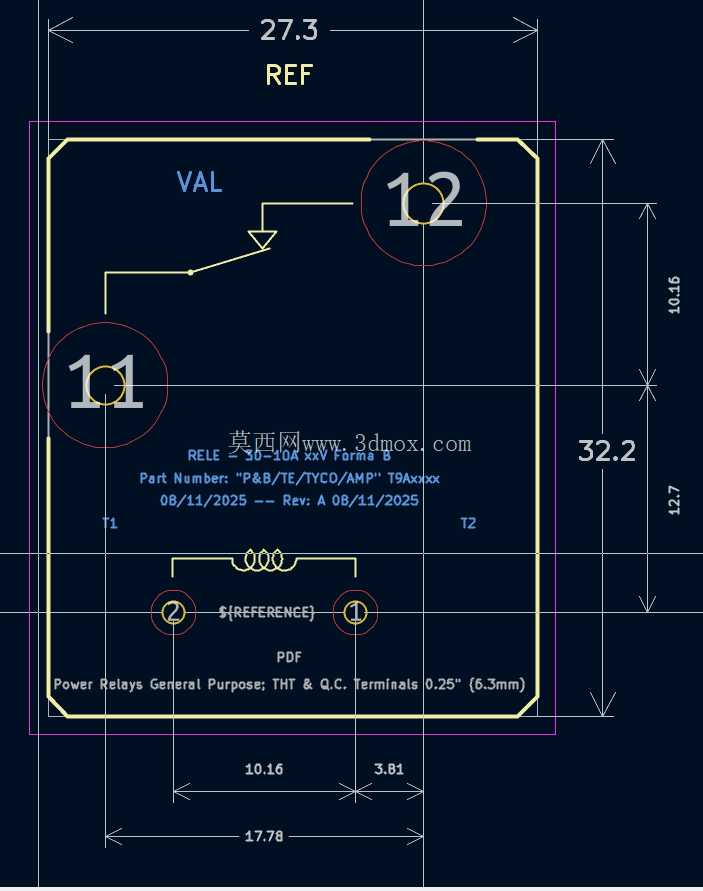

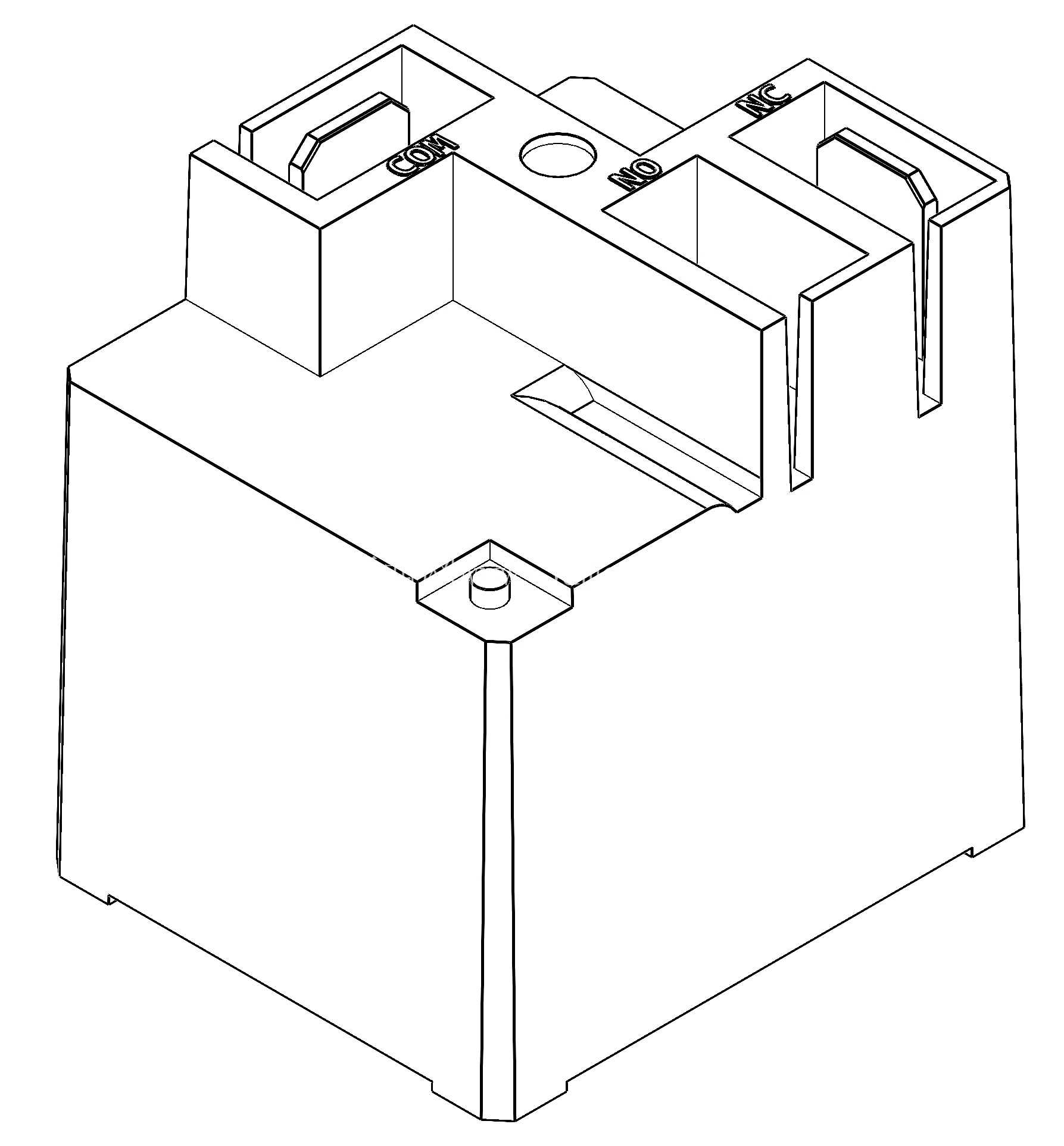

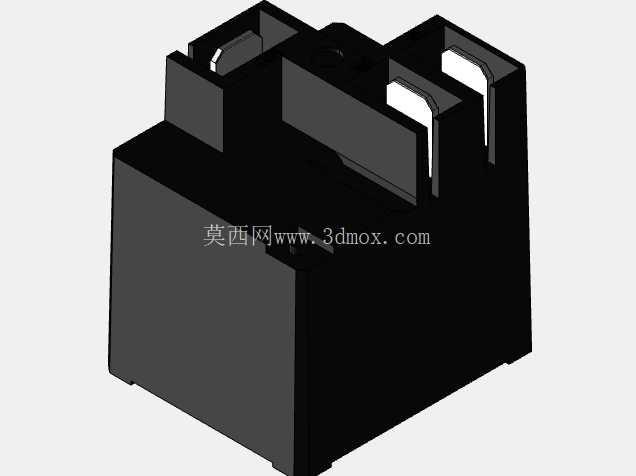

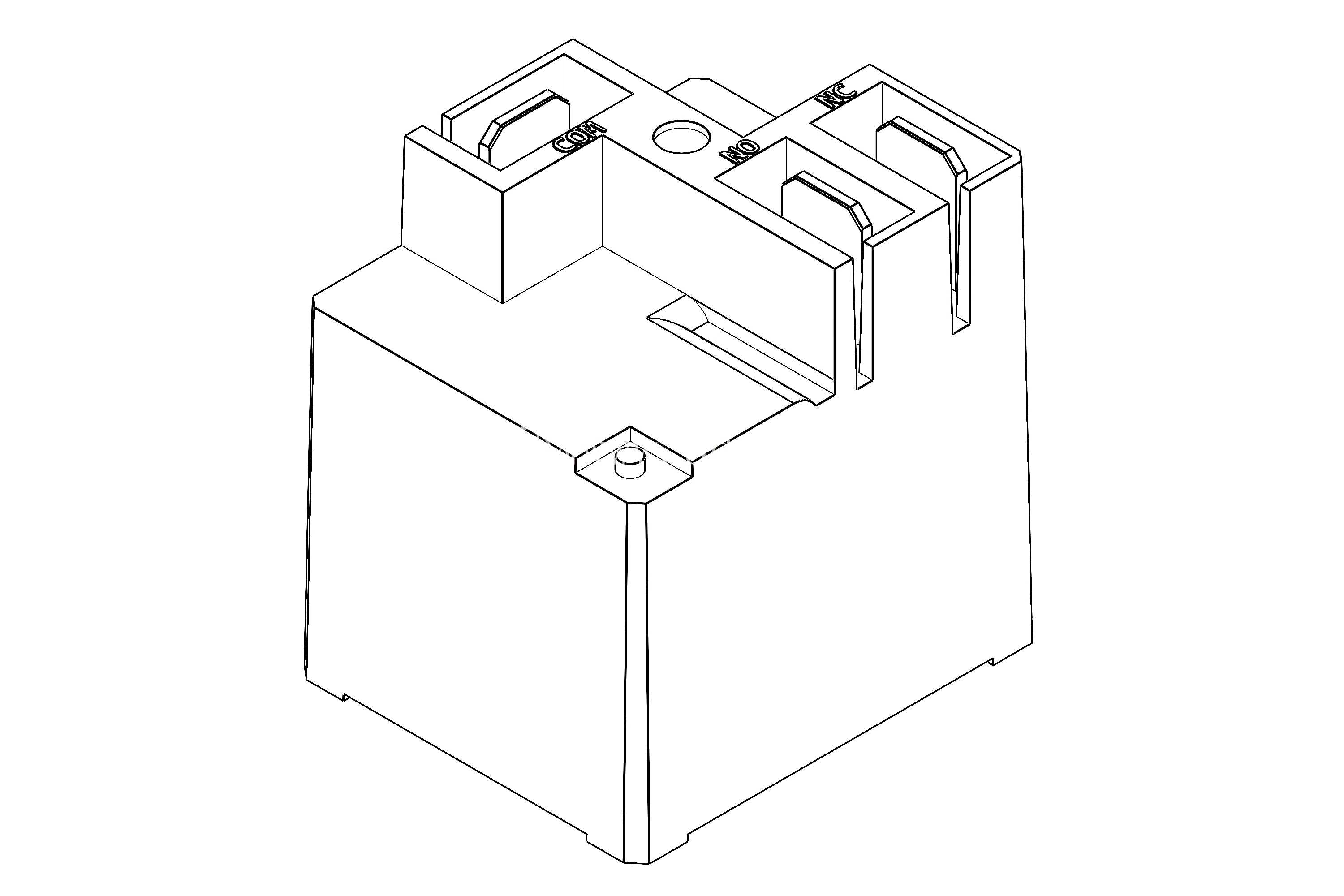

从安装边界来看,这款继电器的主体外形为方块式结构,底部的安装定位柱要和PCB板上的定位孔精准对应,定位柱的直径公差要控制在合理范围,过大会导致插装困难,过小则会出现焊接后继电器本体歪斜,影响接线端子的插拔一致性。接线端子的伸出长度要满足波峰焊或者回流焊的工艺要求,端子表面的镀层厚度要符合焊接可靠性要求,避免长期使用后出现焊盘虚接的问题。壳体顶部的凸起结构是手动测试按钮的预留位,调试设备时不需要给线圈通电,按下这个按钮就能强制触点闭合,方便检修人员快速排查回路故障,按钮周围的防护凸台要高出按钮表面,避免设备运输或者安装过程中误碰按钮导致回路意外导通。
触点腔的设计是这类继电器的结构重点,腔室的密封性能要满足基础防尘要求,避免使用环境中的粉尘进入触点腔,附着在触点表面导致接触电阻增大,长期发热烧坏触点;同时触点分断时产生的电弧要能在腔室内快速冷却熄灭,所以腔室内部的隔弧筋位置要经过反复验证,既要挡住电弧飞溅灼烧壳体,也不能影响衔铁的正常动作行程。线圈引脚的排布间距要符合PCB布线的通用规范,引脚之间的距离要满足安规要求的爬电距离,不需要额外做绝缘处理就能满足多数应用场景的耐压要求。
在结构细节处理上,壳体的合模缝位置要设计在侧面非安装面,避免合模缝的飞边影响继电器的安装平整度;外壳表面的脱模斜度要控制在合理范围,既保证注塑生产时能顺利脱模,也不会因为斜度过大导致壳体壁厚不均,出现注塑缩水、变形的问题。内部衔铁的复位弹簧弹力要和线圈吸力做匹配,弹簧弹力过大则会导致线圈吸合电压升高,低温环境下可能出现吸合不可靠的问题,弹力过小则会导致触点分断速度变慢,触点拉弧时间延长,缩短触点使用寿命。这类继电器的三维建模过程中,所有配合尺寸都要预留合理的公差带,比如衔铁和铁芯之间的吸合间隙,直接影响线圈的吸合电压和释放电压参数,建模时就要把零件的公差累积计算在内,避免后期开模试产时出现参数不符合设计要求的情况。
