TO-220封装适配C型齿状电子散热器

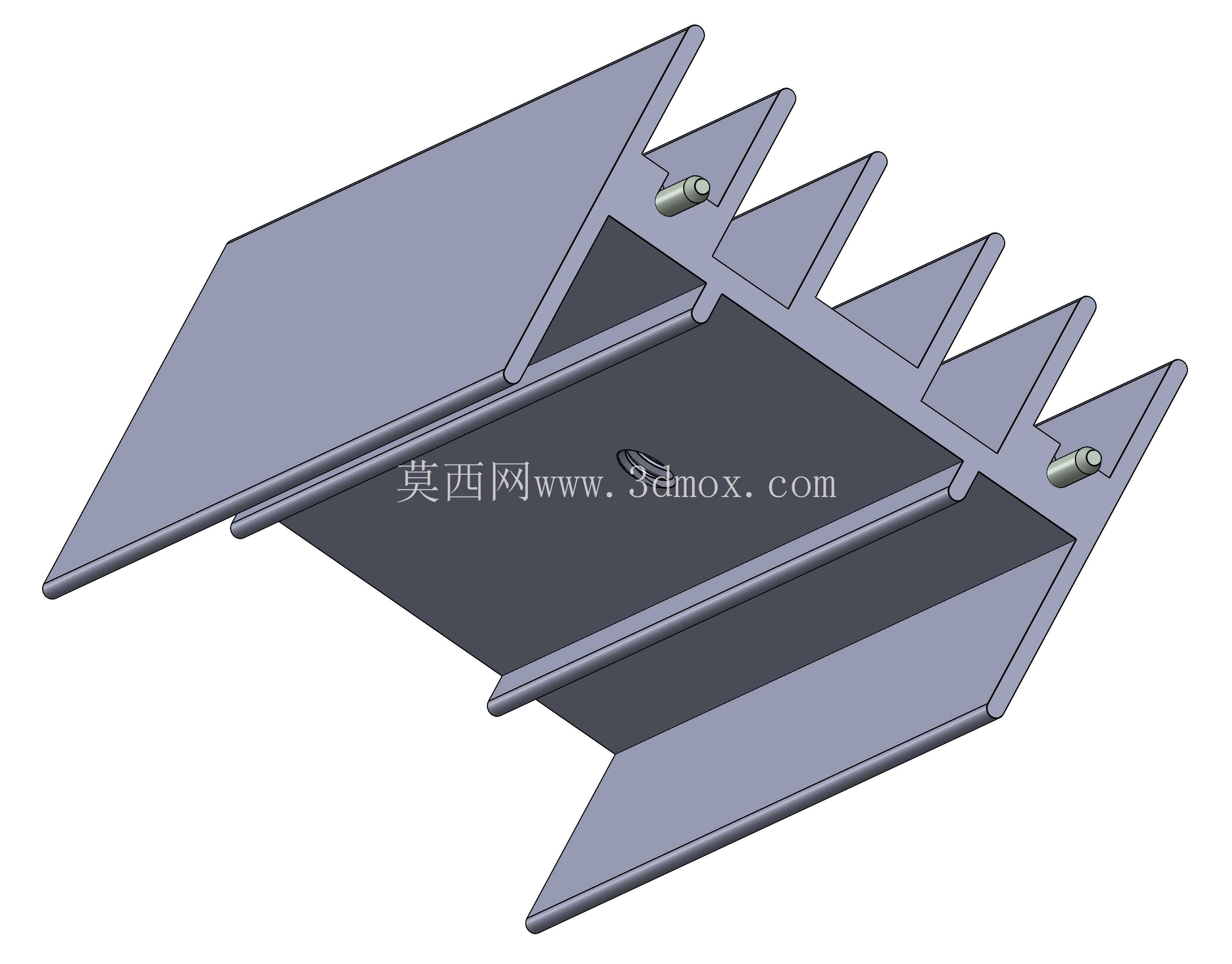

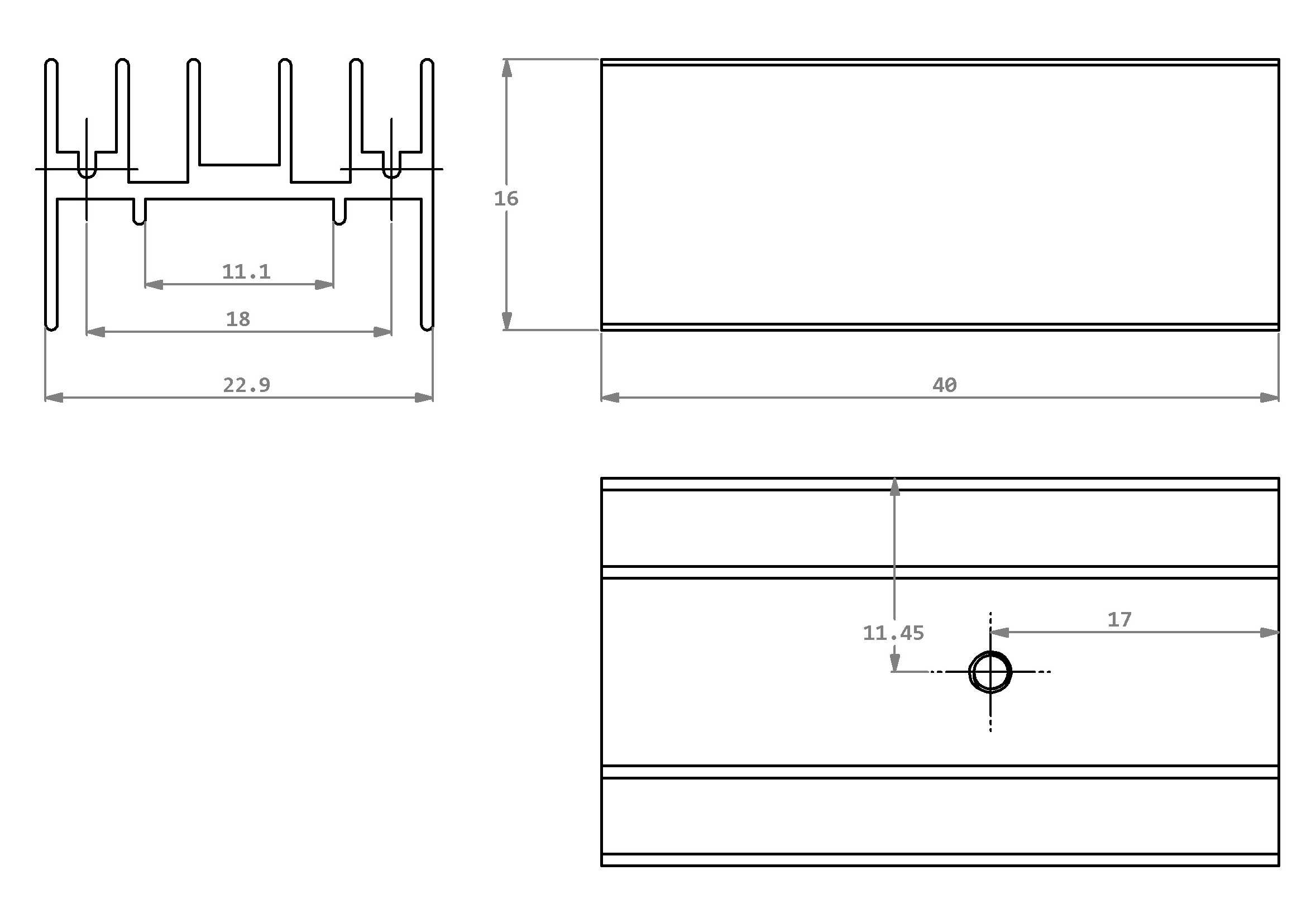

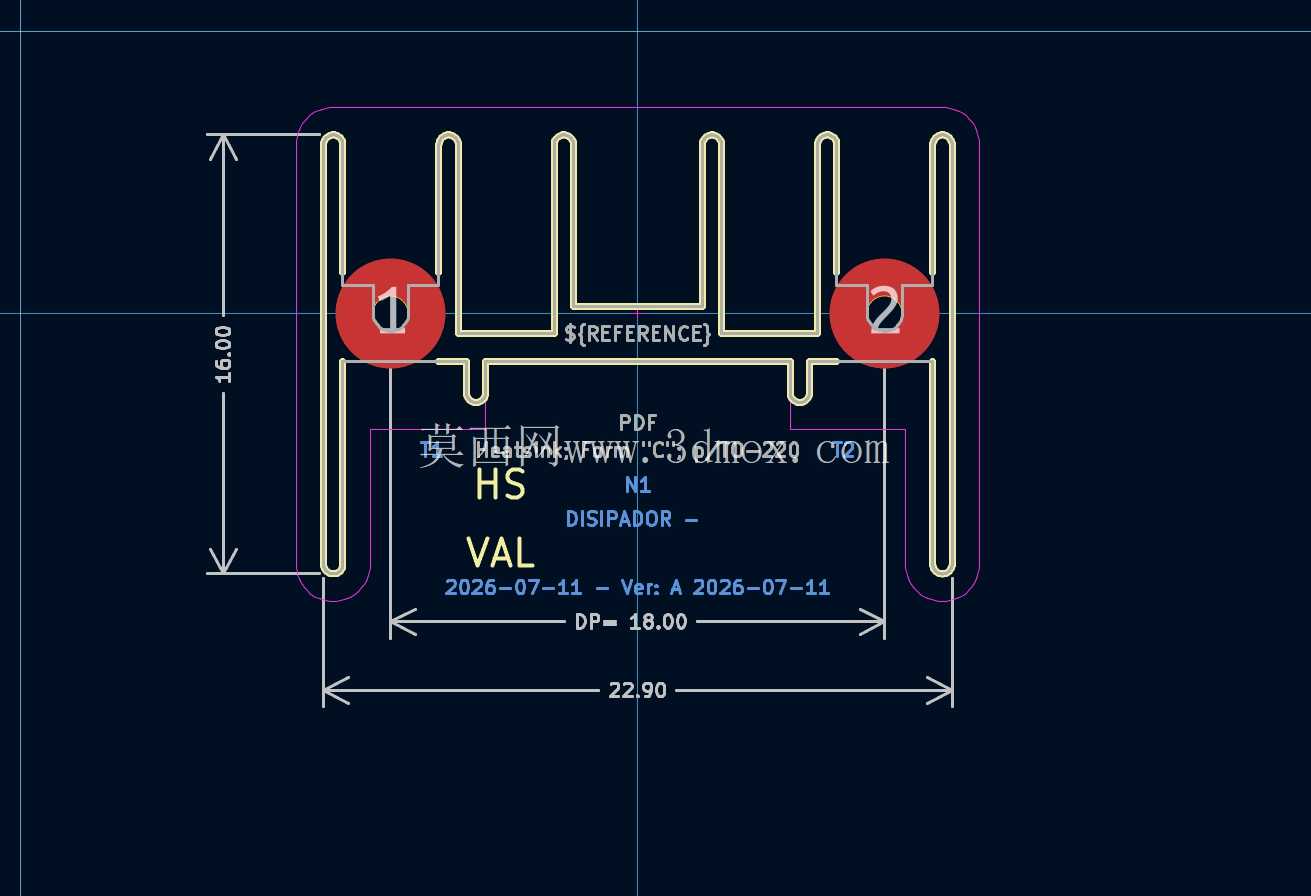

在功率电子设备的热管理设计环节，散热器是保障半导体器件长期稳定运行的核心结构件，这款针对TO-220封装功率器件开发的C型齿状散热器，主要适配中小功率开关管、三端稳压器、整流桥这类常见的直插功率元件，广泛应用在开关电源、工业控制板卡、汽车电子控制单元、消费类电子功率驱动模块的散热场景中。从实际使用场景来看，这类封装的功率器件在工作时结温会随导通电流、开关损耗快速上升，若没有匹配的散热结构带走热量，很容易出现器件参数漂移、过热烧毁的问题，这款散热器的结构设计完全围绕TO-220封装的安装特性与散热需求展开。整体采用多齿斜向排布的鳍片结构，鳍片沿长度方向延伸，在有限的安装空间内最大化拓展了散热面积，同时斜向的鳍片间隙可以引导自然对流的气流沿鳍片通道顺畅流通，即便在无强制风冷的自然散热工况下，也能形成稳定的热交换路径，避免热量在鳍片间隙内淤积。底座部分采用平整贴合面设计，安装时可以和TO-220器件的金属散热面完全贴合，减少接触热阻，底座上预留的两个定位安装柱，刚好匹配PCB板上对应TO-220器件的安装孔位，既可以在焊接前对散热器进行预定位，避免波峰焊或回流焊过程中散热器移位，也能在器件锁付时提供辅助固定，减少器件引脚承受的机械应力。从安装边界来看，这款散热器的整体外廓尺寸适配常规PCB板上TO-220器件的布局间距，不会和周边的电解电容、接插件、变压器等 taller 元件产生空间干涉，底座到鳍片顶端的高度控制也符合多数板卡对元件高度的限制要求，适配板卡内置、设备外壳内部的安装空间。设计过程中充分考虑了不同型号TO系列封装的适配性，鳍片的厚度、齿间距经过反复校核，既保证了足够的结构强度，不会在安装、运输过程中出现鳍片变形，也平衡了材料成本与散热效率，不需要额外做复杂的二次加工就可以直接投入使用。在实际选型时，工程师只需要确认器件的功耗参数、PCB上的安装孔位间距、周边元件的高度余量，就可以直接选用这款散热器，不需要重新开模定制，能够大幅缩短板卡开发的热设计周期。散热器的C型围边结构可以在安装后对器件本体形成半包围防护，避免生产组装过程中周边的导线、金属碎屑接触到器件引脚造成短路，同时围边也能增加散热器整体的结构刚性，减少长期使用过程中因振动产生的松动。和常见的平板式散热器相比，这款斜齿结构的散热器在相同体积下散热效率提升明显，自然对流工况下可以将TO-220封装器件的壳温控制在合理区间，满足多数工业级、车规级电子设备对器件工作温度的要求，不需要额外增加风扇等强制散热部件，能够降低设备整体的成本与运行噪音。在三维建模过程中，所有安装孔位、定位柱的尺寸都严格对应TO-220封装的行业通用标准，鳍片的拔模角度、底座的厚度都符合冲压加工的工艺要求，模型可以直接导入到PCB结构设计软件中进行空间干涉检查，也可以直接用于散热仿真分析，帮助工程师在设计阶段就评估散热方案的可行性，减少后期打样验证的迭代次数。
