带内部横截面结构的液压回转工装夹具

在精密机械加工、汽车零部件冲压配套装夹、多工序回转加工工位中，这类带内部横截面展示的液压回转夹具，是解决同工位多面加工、重复装夹定位偏差问题的核心工装部件。不同于普通手动夹紧的夹具，它依靠液压动力输出稳定夹紧力，同时自带回转分度的结构基础，能在一次装夹完成后配合设备主轴或者回转工作台完成工件的角度切换，减少多次拆装带来的基准偏移，尤其适合小型精密金属零件的铣削、钻孔、倒角以及冲压工序间的工件定位作业。

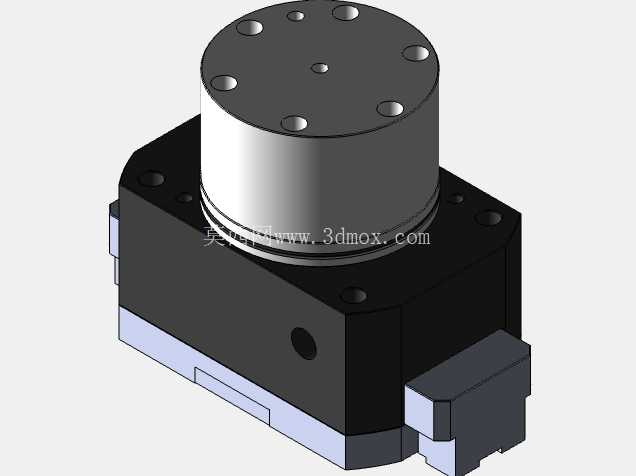

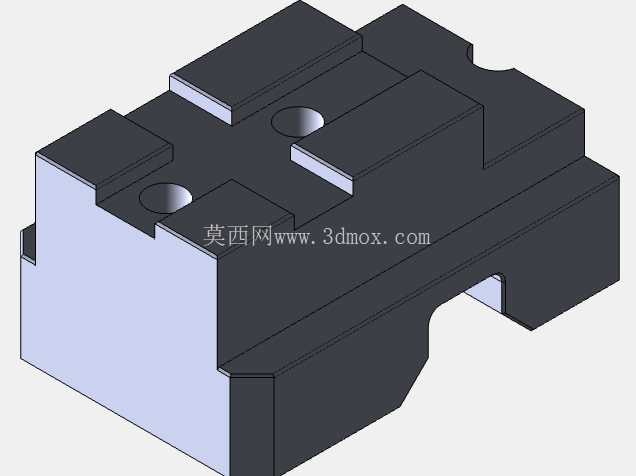

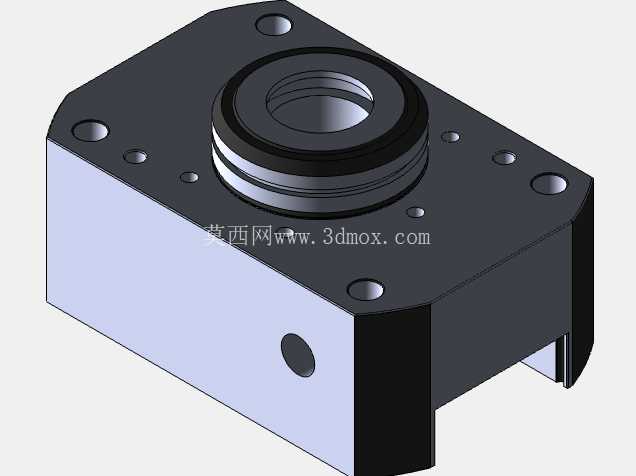

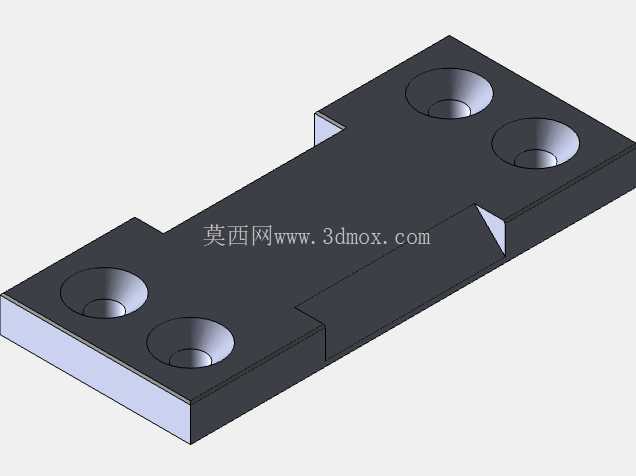

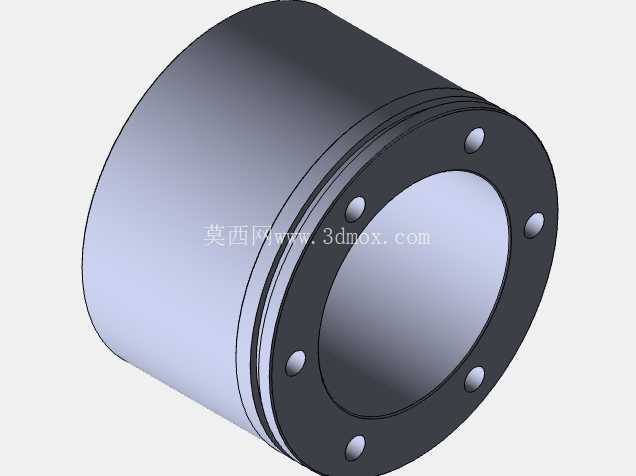

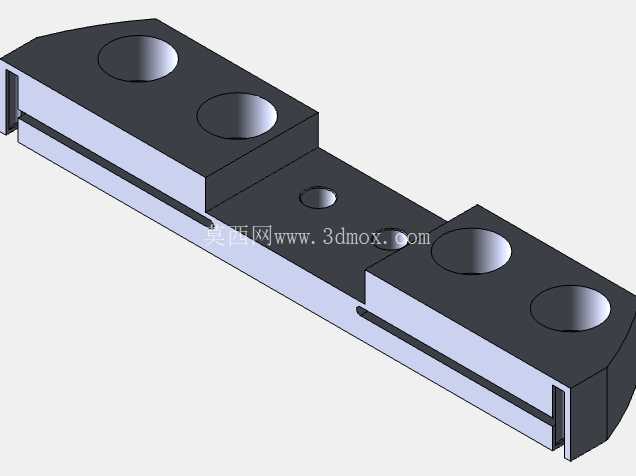

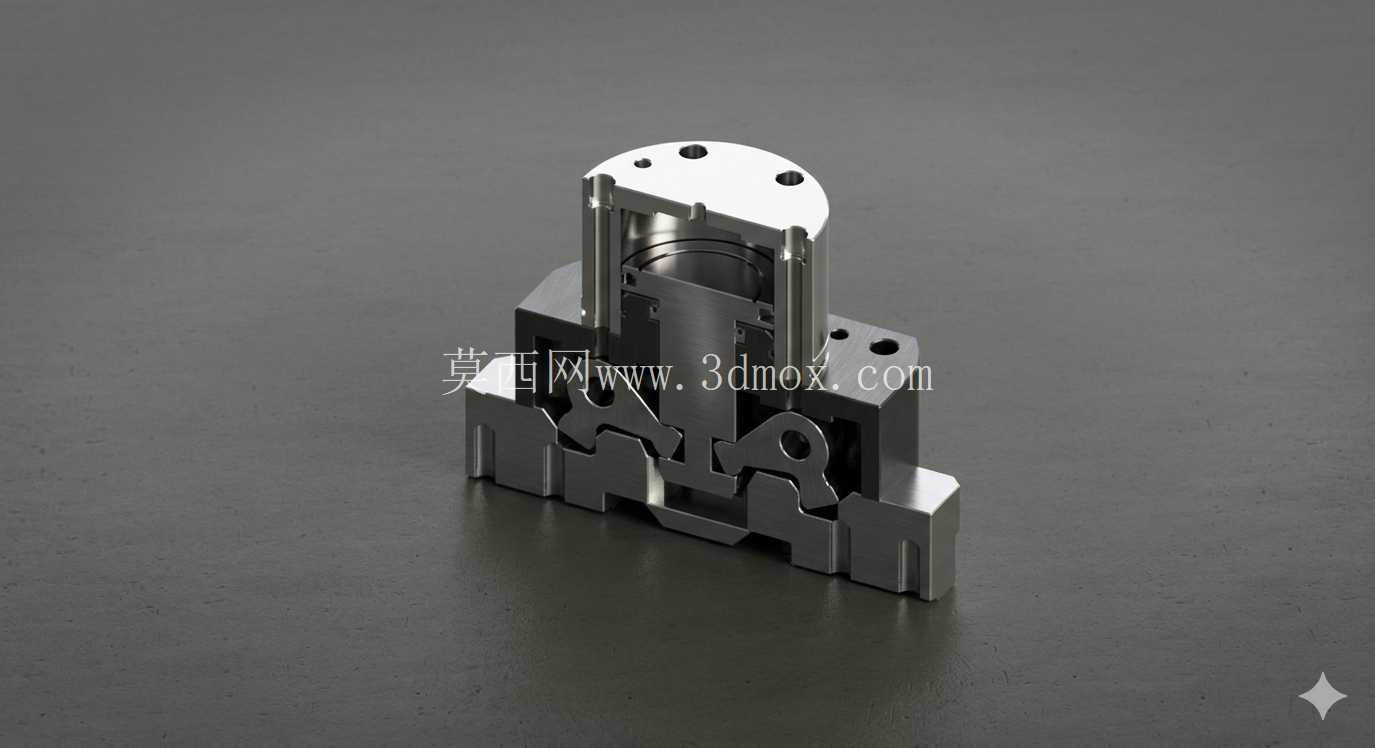

从结构设计逻辑来看，这套夹具做了全内部结构的剖视展示，能清晰看到夹具体、内置活塞、摆臂传动结构、安装基板的完整配合关系。设计时优先考虑了工业场景下的维护便捷性，16毫米规格的定位销上加工有M8内螺纹，日常更换易损件、清理加工残留的切屑和切削液时，不需要完全拆解整个夹具体，只需要拆卸定位销处的紧固件就能完成核心夹紧组件的取出维护，大幅降低产线停机维护的时间成本。夹具体的主体采用分层堆叠的装配结构，底部安装板预留了对应设备工作台的安装孔位，安装边界可以适配多数标准T型槽工作台以及专用工装基板，不需要额外做过渡连接板就能完成固定，减少安装累积误差。

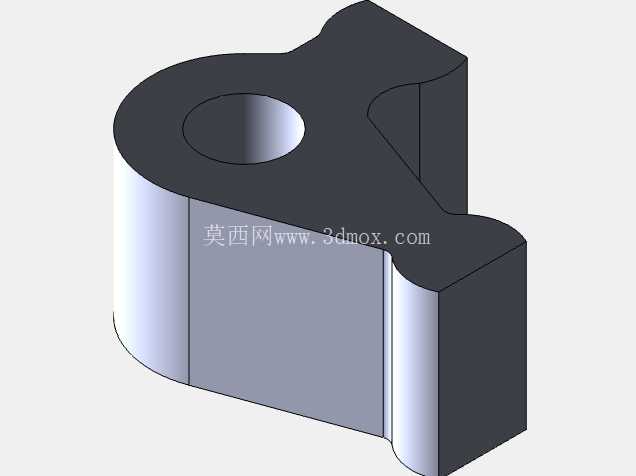

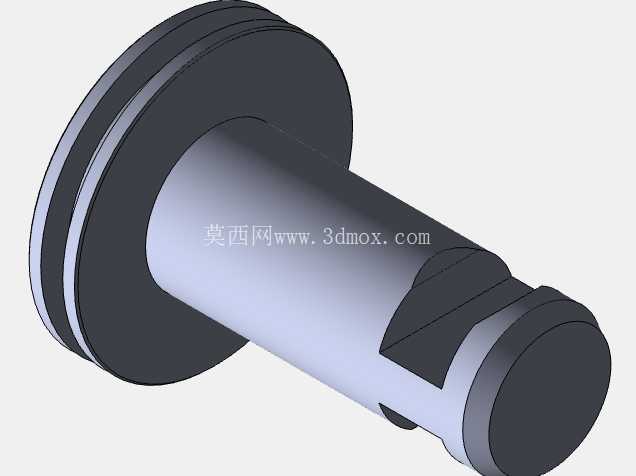

功能特性上，内置的活塞结构直接和摆臂夹紧组件联动，液压油通入腔体后推动活塞轴向移动，带动摆臂完成同步的夹紧与松开动作，相比外置连杆的夹紧结构，内置传动的方式能避免加工过程中切屑、切削液进入传动间隙造成的卡滞，在湿式加工、多粉尘的冲压车间环境下也能保持稳定的动作可靠性。夹紧力的输出可以通过液压系统的压力调节做线性调整，针对不同壁厚、不同材质的工件，能灵活匹配对应的夹紧力，既不会因为夹紧力过小造成加工过程中工件移位，也不会因为夹紧力过大造成薄壁工件的装夹变形。顶部的定位端面做了高精度的平面加工，作为工件安装的主要定位基准，平面度控制在微米级，保证工件装夹后的初始定位精度，配合侧面的辅助定位销，能完全限制工件的六个自由度，满足精密加工的定位要求。

实际应用场景中，这类夹具常配套在立式加工中心、回转式组合专机以及汽车冲压线的工序间检测工位上，针对小型轴类、盘类以及异形冲压件的装夹作业。比如在汽车冲压零部件的二次加工工序中，工件完成冲压成型后，需要对侧边的安装孔、配合面做机加工，使用这套液压回转夹具，一次装夹就能完成工件三个以上面的加工内容，相比传统的单工位手动夹具，加工效率能提升40%以上，同时重复定位精度能控制在0.02毫米以内，完全满足汽车零部件的批量加工精度要求。设计时还考虑了长期使用的磨损补偿，摆臂和活塞的接触位置做了局部淬火处理，表面硬度达到HRC55以上，能承受长期往复动作带来的磨损，延长夹具的整体使用寿命，安装板的底部做了沉孔设计，固定螺栓完全沉入安装面以下，不会突出底面造成安装倾斜，也避免了加工过程中切屑缠绕在螺栓头部影响日常清理。整个夹具的油路通道全部内置在夹具体内部，外部没有多余的液压管路，既避免了管路被切屑刮破造成的液压油泄漏，也让整个夹具的外形更加紧凑，不会占用过多的工作台空间，在多工位排布的回转工作台上，可以密集安装多套同规格夹具，进一步提升设备的空间利用率和单批次加工容量。
