铜卷材矫直切割一体化送料设备结构

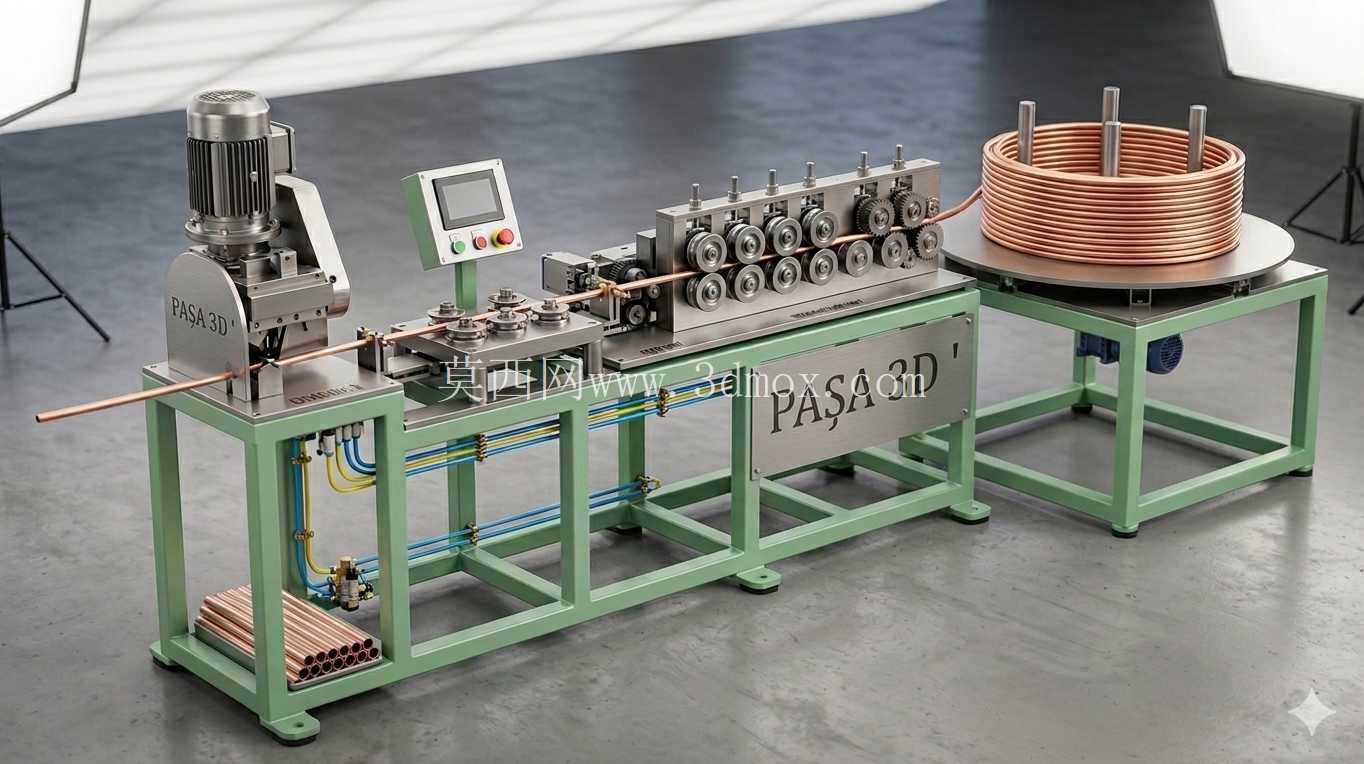

在铜质管路批量加工的生产场景里，这类卷材送料设备是衔接上游卷料放卷与下游定长裁切、成型工序的核心衔接单元，常见于空调制冷管路、汽车液压油路、卫浴五金管件的加工产线前端，替代传统人工拉料、手动校直的低效作业模式，解决软质金属卷材开卷后自带弯曲应力、送料精度不足导致的裁切长度误差、管件弯折报废等实际生产问题。设备整体采用分体式模块化布局，左侧为放卷承载单元，中间段为多辊矫直与动力送进单元，右侧集成定长切割与出料承载结构，各单元通过型材机架独立装配后再进行同轴度校准，既方便加工阶段的零件分装调试，也能适配后期产线改造时的工位移位需求。放卷单元采用立式转盘承载结构，转盘中心设置多根可调式限位立柱，可根据卷材的内孔直径调整立柱的撑开范围，适配不同幅宽、不同卷径的铜卷、铝卷等软质金属卷材，转盘底部配置阻尼支撑结构，避免送料过程中卷材惯性自转导致的散卷、料带拖地剐蹭问题，阻尼力可根据卷材重量实时调整，保证料带始终处于张紧适度的送进状态。中间的矫直单元采用交错排布的多组矫直辊组，上下辊的压下量可通过侧面的调节螺杆独立微调，针对不同壁厚、不同弯曲曲率的金属卷材，可通过调整辊组压合深度逐步消除卷材的内应力，让经过辊组的料带直线度满足后续加工要求，矫直辊采用轴承钢淬硬处理，表面做镜面抛光，避免软质金属送进过程中出现表面压痕、划伤等外观缺陷。动力送进单元与矫直单元衔接，采用伺服电机搭配减速机构驱动送料辊，通过上下辊的压合摩擦力带动料带匀速向前送进，送料长度可通过控制系统参数化设置，配合后端的切割机构实现定长裁切，送进速度可根据后端加工节拍灵活调整，避免送料过快导致的料带堆积、或送料过慢拖慢整体产线效率。切割单元采用直动式裁切结构，当送料长度达到设定值时，送料辊短暂锁止，裁切机构快速动作完成管件切断，切口平整无毛刺，可减少后续管口倒角的加工工序。设备的控制系统采用独立触控屏挂载在矫直单元侧方的悬臂支架上，支架角度可根据操作人员的站立位置灵活调整，触控屏旁集成急停、启动、复位等实体操作按钮，方便现场调试时的快速操作，设备的气路、管线全部沿机架内侧的型材槽排布，外部加装防护盖板，避免生产过程中金属碎屑、切削液掉落至管线表面造成老化破损，同时也让设备整体外观更整洁，减少现场清洁的死角。安装层面，设备机架底部配置可调式支撑脚杯，可根据车间地面的平整度调整各支点高度，保证设备整体水平度，避免长期运行过程中因机架倾斜导致的辊组同轴度偏差，各单元之间的衔接位置设置定位销孔，现场安装时可通过定位销快速完成对位，无需反复校准送料中心线，设备整体的占地面积适配常规中小型机加工车间的工位排布，预留的维护空间可满足日常辊组清洁、易损件更换的操作需求，无需额外拆解主体结构即可完成常规保养作业。在实际建模过程中，所有辊组的同轴度公差、送料辊的平行度公差都按照实际加工装配的精度要求进行参数化设定，各运动部件预留合理的运动间隙，避免模拟运行时出现干涉问题，机架的型材选型、板材厚度都按照实际承载需求进行匹配，保证模型结构与真实生产设备的结构逻辑完全一致，可直接作为同类设备设计的参考蓝本，也可用于生产环节的作业培训、结构拆解演示使用。
