三菱Eclipse2G节气门体密封垫片结构设计

在进气系统的密封设计环节，节气门体与进气歧管的结合面密封一直是自然吸气机型进气系统可靠性的核心控制点，这款适配三菱Eclipse 2G（D30）机型的节气门体密封件，正是针对该机型进气端的安装边界做的定向适配设计。从实际装车场景来看，该密封件布置在节气门阀体与进气歧管的对接法兰面之间，核心作用是阻断进气道内的负压泄漏，避免因密封失效导致的空燃比偏移、怠速不稳、低扭输出不足等常见故障，同时也能阻隔发动机舱内的灰尘、油污进入进气道，保护节气门阀片与后方的进气流量传感器不受杂质污染。

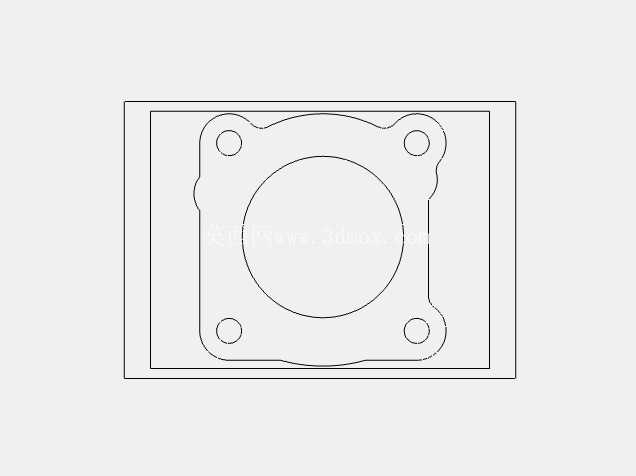

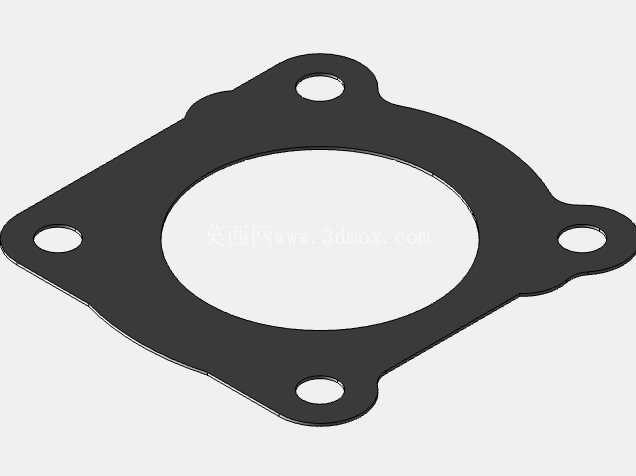

从结构设计逻辑来看，这款密封件采用了与对接法兰完全匹配的仿形轮廓，中间的大尺寸通孔完全对应节气门的进气通径，不会对进气气流产生额外的节流阻力，保证进气效率符合原厂标定的流量要求。四个角位的安装孔位完全对齐法兰面的螺栓固定点，孔位的位置度公差控制在±0.1mm以内，避免装配时出现孔位错位导致的密封面压合不均问题。密封件的外缘轮廓做了随形的切边处理，既不会超出法兰面的边界造成装配干涉，也能完全覆盖两个结合面的整个密封区域，保证压合后密封面的有效接触宽度均匀一致。

在实际的冲压工艺落地层面，这类密封件通常采用耐油石棉橡胶或者金属复合密封板材作为坯料，通过连续模一次冲裁成型，冲裁过程中需要严格控制断面的毛刺高度，避免毛刺脱落进入进气道造成发动机损伤。密封件的厚度选型通常匹配法兰面的平面度公差，当法兰面平面度在0.05mm以内时，选用0.8mm厚度的密封板材即可满足密封要求，若法兰面存在轻微的加工刀痕或者长期使用后的形变，可选用1.2mm厚度的板材补偿平面度误差，保证压合后整个结合面无泄漏间隙。

从安装边界的适配性来看，这款密封件完全匹配D30机型节气门的法兰尺寸，四个安装孔的中心距、孔径都与原厂螺栓规格适配，装配时无需额外修配，直接对齐孔位放置后按对角线顺序拧紧固定螺栓即可，螺栓的拧紧力矩需要控制在8-10N·m，避免力矩过大压溃密封板材导致密封失效，也能防止力矩不足导致的密封面压合不紧。在售后维修场景中，这类密封件属于一次性更换件，每次拆解节气门体与进气歧管的连接后都需要更换全新的密封件，不建议重复使用旧件，因为旧件经过长期压合后已经产生塑性形变，回弹性能下降，无法保证再次装配后的密封可靠性。

从建模还原的角度来看，绘制该密封件的二维轮廓时，需要先获取对接法兰的完整点云数据或者原厂安装尺寸，先确定中心进气孔的圆心位置，再以此为基准定位四个安装孔的相对坐标，最后绘制外缘的仿形轮廓，轮廓的过渡圆角需要与法兰面的边缘圆角完全匹配，避免出现局部密封宽度不足的问题。建模过程中需要重点校验孔位的位置度、轮廓的同轴度，保证生成的加工图纸能够直接用于冲压模具的开发，冲裁间隙根据所选板材的厚度调整，通常取板材厚度的5%-8%，保证冲裁断面的质量符合装配要求。

在实际的发动机运行工况中，这个密封件需要长期承受-40℃到120℃的温度交变，同时要耐受进气道内的汽油蒸汽、曲轴箱通风带来的油气混合物腐蚀，所以在材料选型上除了基础的密封性能外，还需要考核材料的耐温性能、耐油性能以及抗老化性能，保证在整车的全生命周期内不会出现密封失效问题。很多维修场景中出现的怠速游车、加速无力故障，往往都是因为这个位置的密封件老化破损导致的进气泄漏，更换匹配度合格的密封件就能快速排除故障，这也要求该密封件的尺寸精度必须完全贴合原厂安装边界，不能出现尺寸偏差导致的装配后密封不严问题。
