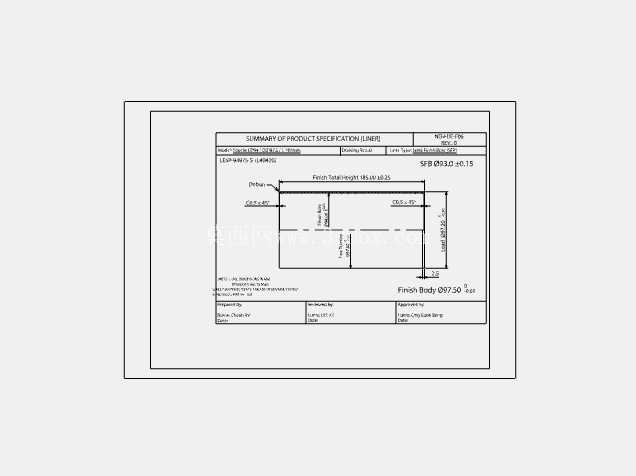

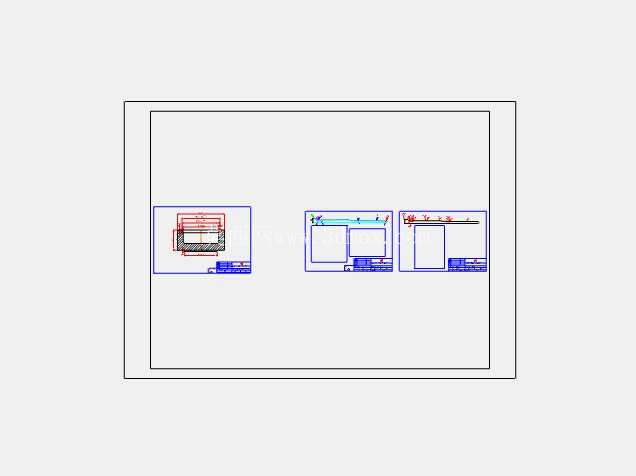

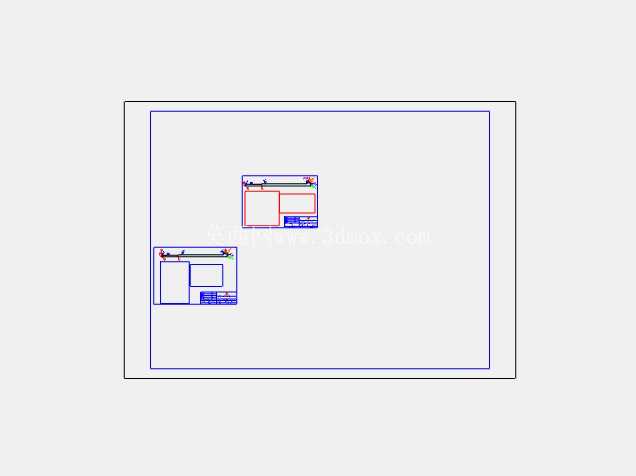

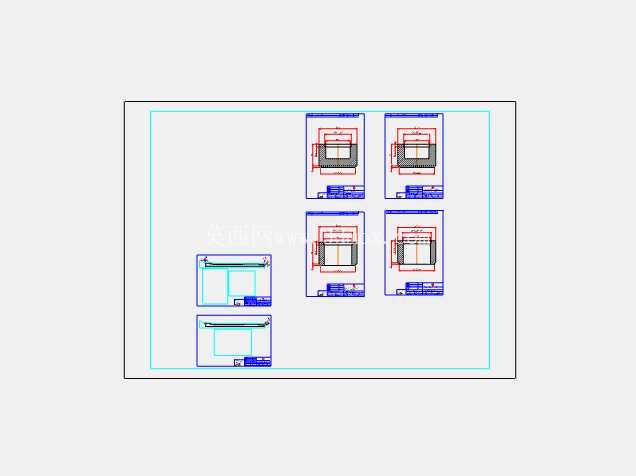

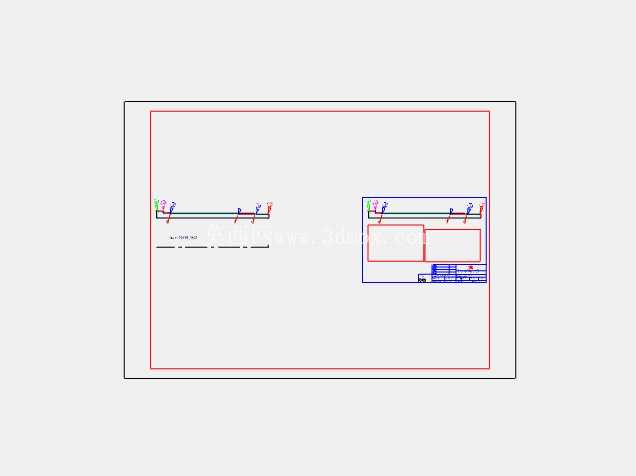

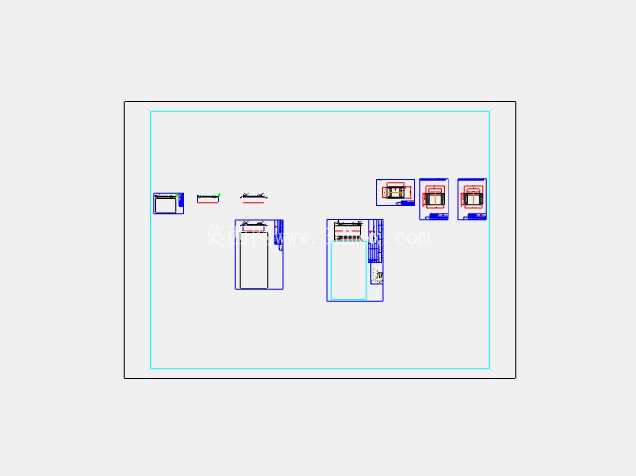

衬里加工配套工装及数控缸套加工程序

在汽车冲压零部件的衬里加工工序中，配套的工装工具与数控加工程序是保障加工精度、提升生产节拍的核心要素，这套设计围绕汽车冲压件衬里的加工需求展开，同时覆盖数控车床加工缸套的程序逻辑，适配车间现有冲压生产线与数控加工设备的衔接需求。从实际应用场景来看，汽车冲压件的衬里多位于车身覆盖件、结构支撑件的连接贴合位置，需要兼顾冲压成型后的尺寸精度与装配贴合度，以往车间在衬里加工环节常出现工装定位偏差、加工走刀路径冗余的问题，导致单件加工时长波动大，衬里边缘的毛刺、尺寸超差率居高不下，这套加工工具与配套程序正是针对这类现场痛点完成的设计。设计过程中首先梳理了衬里加工的全工序流程，从毛坯上料、定位夹紧到走刀加工、退料检测，每个环节的工装结构都做了针对性的适配，工装的定位基准完全匹配对应汽车冲压模具的成型件定位孔位，不需要额外调整装夹坐标，工人上料后可以直接触发加工流程，减少了装夹找正的辅助时间。工装的夹紧结构采用了浮动压头设计，针对衬里毛坯的厚度公差波动，压头可以自适应调整压紧力，避免刚性压紧导致的毛坯变形，尤其是针对薄钢板材质的衬里工件，不会出现压痕、局部翘曲的问题，保障加工后衬里的平面度满足装配要求。在加工工具的结构设计上，刀具安装座的位置做了避让设计，走刀过程中不会与工装本体、工件的非加工区域发生干涉，刀具的伸出长度可以根据衬里的加工深度做快速调整，不需要拆解工装主体，适配不同厚度规格的衬里加工需求。配套的数控车床缸套加工程序，针对缸套的内孔、外圆、端面的加工顺序做了优化，走刀路径采用了分层渐进的切削逻辑，粗加工阶段预留均匀的半精加工余量，半精加工后预留0.1mm的精加工余量，避免大切深导致的工件让刀变形，同时程序中加入了刀具磨损补偿的触发节点，每完成设定数量的工件加工后，会自动提示操作人员检测刀具尺寸，补偿磨损量，保障批量加工的尺寸一致性。从安装边界来看，这套加工工装可以直接安装在车间现有冲压线旁的机加工工位台面上，安装孔位与标准T型槽工作台的孔距完全匹配，不需要额外加工安装基板，工装的整体外形尺寸控制在工位操作的安全范围内，操作人员站在工位正面即可完成上料、取件、刀具调整的全部操作，不会与周边的输送线、检测设备发生空间干涉。程序的适配性方面，兼容车间主流数控系统的指令格式，不需要做二次程序转换，导入设备后可以直接调用，程序中设置了安全回零点、软限位保护逻辑，即使出现误操作也不会触发设备撞机风险。在实际加工验证中，这套工装与程序搭配使用后，衬里加工的单件工时缩短了近两成，尺寸超差率控制在千分之二以内，缸套加工的内孔圆柱度、端面跳动精度都满足汽车零部件的装配公差要求，同时工装的易损件都采用了标准件配置，后期维护更换不需要定制加工，降低了产线的运维成本。针对不同规格的衬里加工需求，工装的定位块可以快速更换，不需要重新校准整体工装的坐标，换型时间控制在十分钟以内，适配多品种小批量的冲压件衬里加工需求，程序中也预留了参数调整接口，针对不同尺寸的缸套加工，只需要修改对应的尺寸参数即可生成对应的走刀路径，不需要重新编写程序框架，大幅降低了工艺人员的编程工作量。
