户外作业用SUS304不锈钢穿孔篮罐结构

这款不锈钢穿孔篮罐的三维结构设计，核心围绕户外工况下的固液分离、物料浸泡、工件清洗等通用工业作业需求展开，整体采用SUS304拉丝不锈钢作为主体材质，从结构选型阶段就充分考虑了户外露天放置的抗腐蚀、耐磕碰需求，避免普通碳钢材质易锈蚀、涂层易脱落的维护痛点。

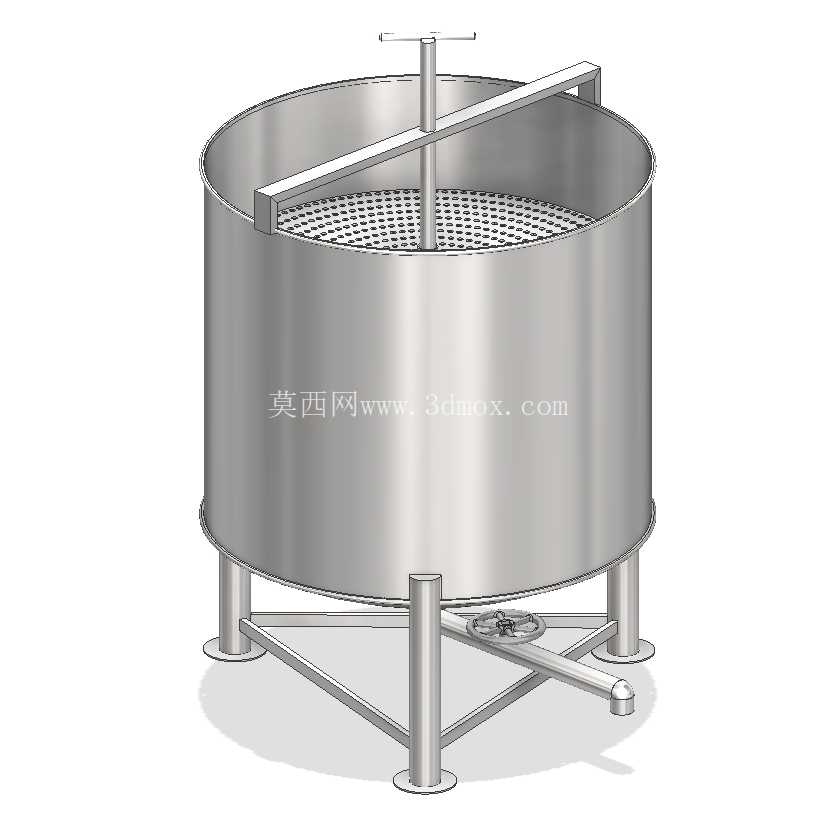

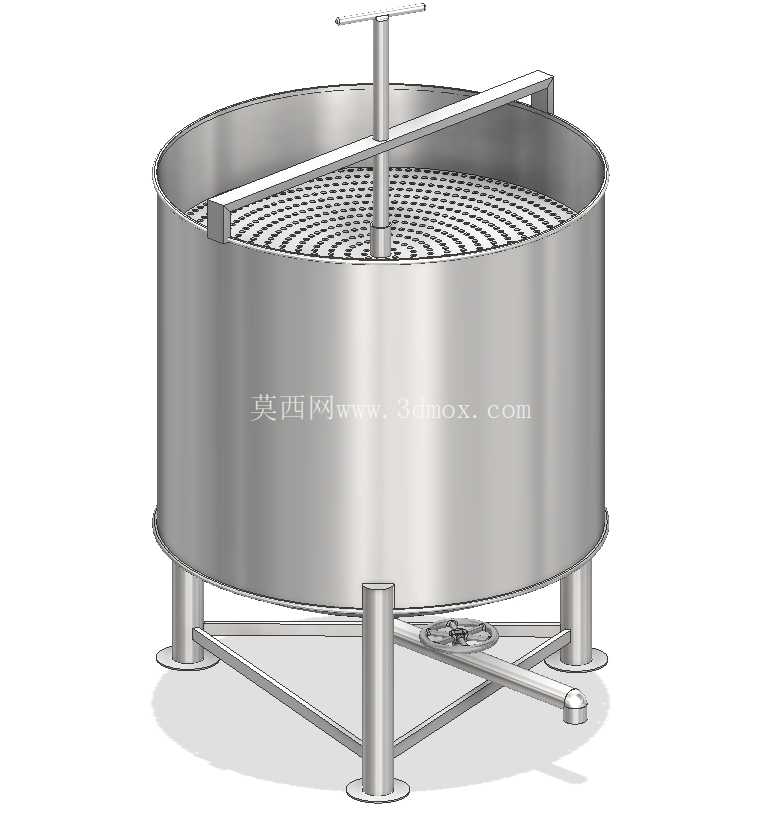

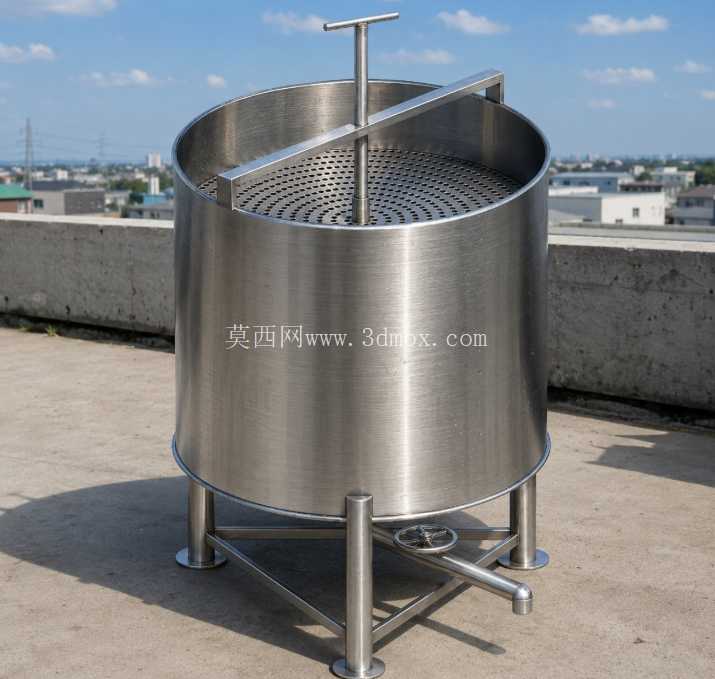

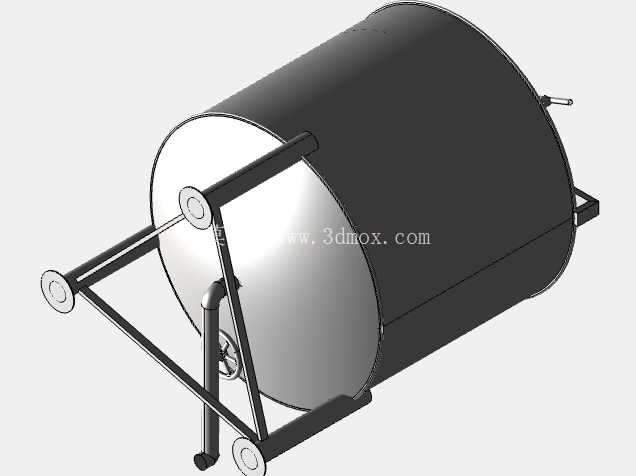

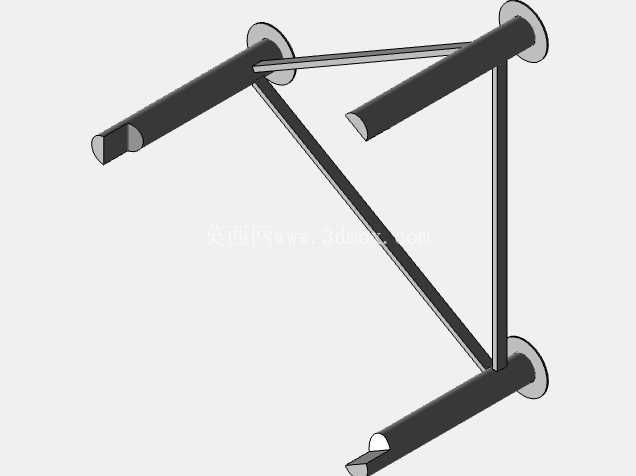

从实际应用场景来看，该设备可直接放置于食品加工预处理工段的物料沥干工位，也可用于小型机加工车间的零件除油浸泡、五金工件的清洗沥干，还能适配小型酿造作坊的物料过滤工序，无需额外搭建安装基础，仅需平整的水泥地面即可放置使用。设备底部采用三根等距分布的圆柱形支腿作为支撑结构，支腿之间通过横向不锈钢方管焊接形成稳定的三角支撑框架，支腿底部预留了调节脚垫的安装空间，可根据地面平整度调整支腿高度，保证罐体整体水平，避免罐内积液残留。支腿框架的中心位置预留了底部排水阀的安装位，排水阀通过横向伸出的操作手轮控制启闭，操作位置避开了罐体正下方的落料区域，操作人员无需探身到罐体下方即可完成排水操作，降低作业过程中的磕碰风险。

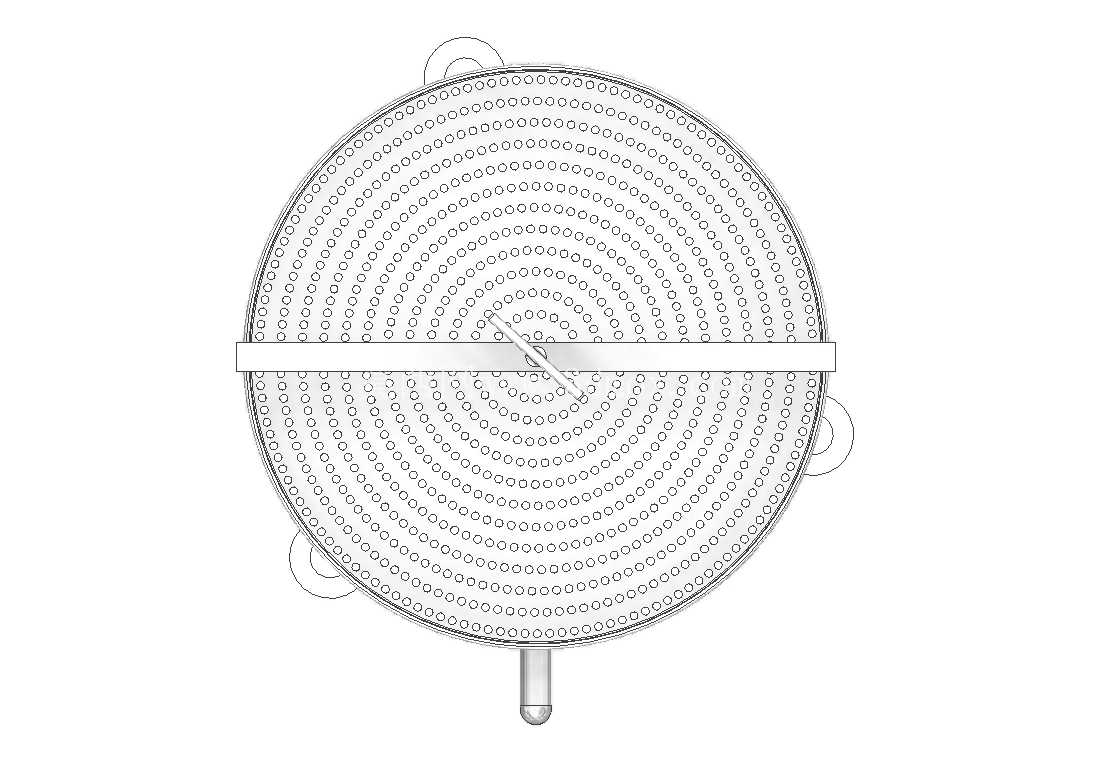

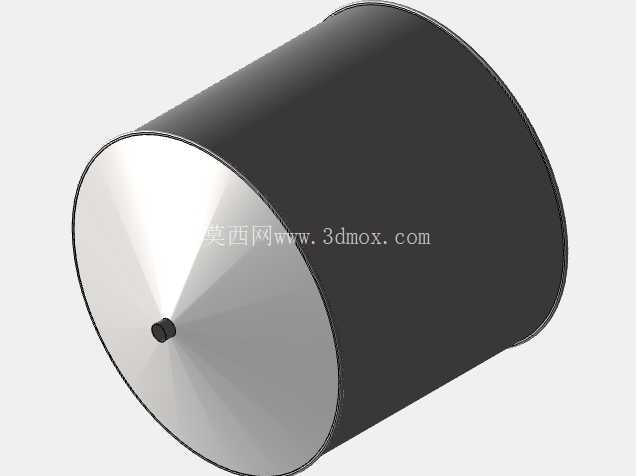

罐体主体采用等直径圆筒结构，筒壁通过卷板焊接成型，焊缝位置做了打磨抛光处理，避免焊缝位置残留物料残渣滋生细菌，也减少清洗过程中的卫生死角。罐体内部的穿孔内板采用等孔径密集冲孔设计，冲孔区域覆盖整个罐内有效盛放区域，穿孔直径根据常规作业的物料粒径选型，既可以保证液体快速下渗排出，又能避免小尺寸物料从孔位掉落，穿孔板与罐壁之间采用满焊连接，承重能力可满足满罐盛放固态物料的载荷需求，不会出现穿孔板变形塌陷的问题。

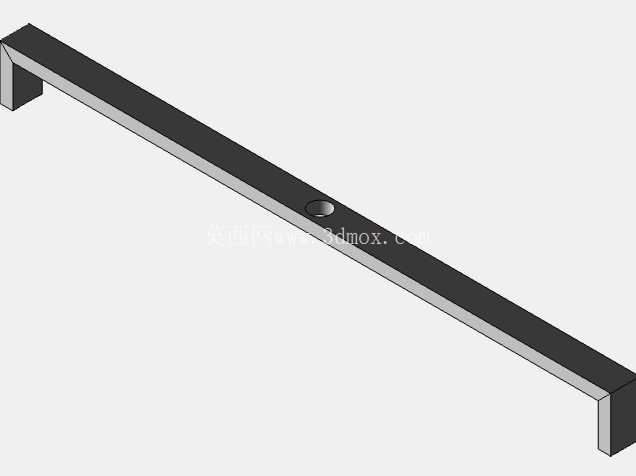

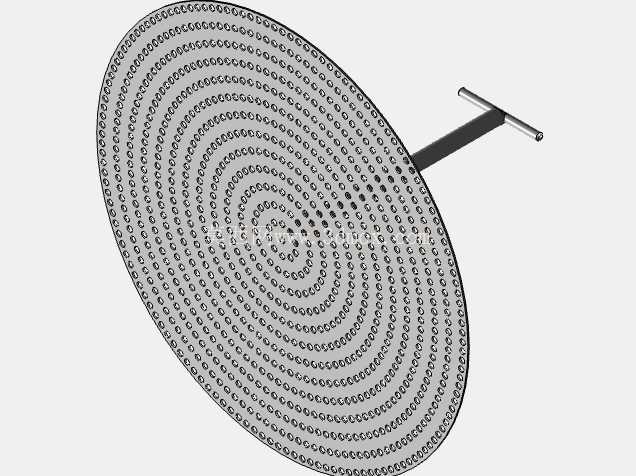

罐体顶部设置了横跨罐口的中央手柄机构，手柄采用T型结构设计，垂直方向的操作杆穿过穿孔板中心的导向套，可带动配套的压料结构上下移动，在浸泡作业时可将浮起的物料压入液面以下，保证所有物料充分接触浸泡液体，提升浸泡处理的均匀度；手柄的横向操作杆做了防滑滚花处理，操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的问题。罐口边缘做了外翻卷边处理，既提升了罐口的结构强度，避免搬运过程中罐口变形，也能减少罐口位置的尖锐边角，降低操作人员磕碰划伤的风险。

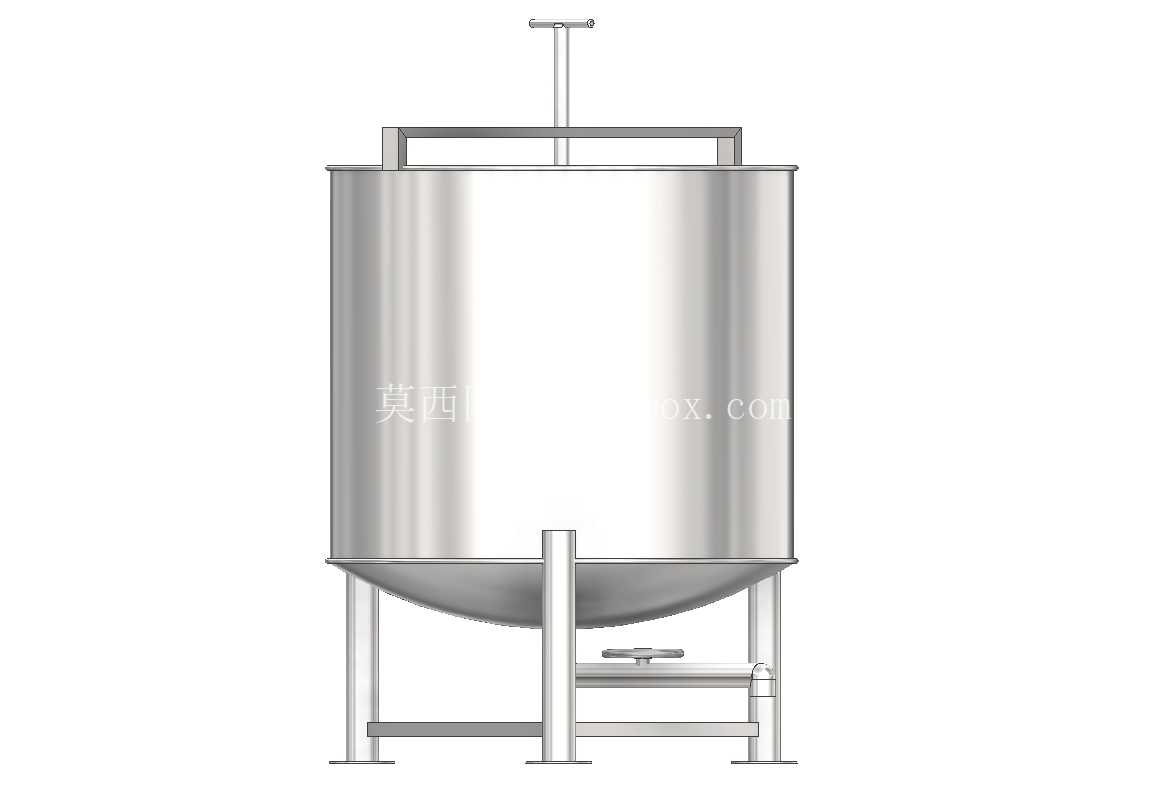

从安装边界尺寸来看，该设备的整体外径控制在1.2米范围内，整体高度（含支腿、顶部手柄）不超过1.5米，既可以满足单次处理200L左右物料的容积需求，又能适配常规车间的门洞尺寸，无需拆解即可通过普通车间通道完成转运放置。罐体的侧壁厚度选用2mm的SUS304不锈钢板，支腿采用直径50mm的不锈钢圆管，整体空载重量控制在合理范围内，配合小型手动液压叉车即可完成工位转移，无需动用大型吊装设备。

在结构细节设计上，罐体所有外露的边角都做了R3以上的圆角处理，没有尖锐的直角毛刺，符合工业设备的安全设计规范；穿孔板的冲孔方向做了毛刺打磨处理，孔位边缘光滑无凸起，不会刮伤盛放的工件或者物料包装袋；底部排水阀的出口位置预留了软管快装接头的安装螺纹，可直接连接排水软管将废液引导至指定的排污位置，避免作业过程中废液流到地面造成湿滑风险。设备整体没有复杂的电控或者传动结构，所有部件都采用焊接或者快装连接，日常维护仅需定期检查排水阀的密封性能、支腿调节脚垫的磨损情况即可，维护成本极低，适合中小规模生产场景长期使用。

从建模逻辑来看，整个结构采用自下而上的建模思路，先完成单个支腿、穿孔板、罐体筒壁、手柄机构、排水阀等独立零件的建模，再按照实际装配关系完成整体装配，所有焊接位置都预留了焊角的建模细节，穿孔板的孔位采用阵列特征生成，可根据实际使用需求快速调整孔位直径、孔间距参数，适配不同的作业场景需求；材质渲染阶段采用拉丝不锈钢的材质参数，还原真实SUS304板材的表面纹理，可直接用于方案展示、生产加工的图纸参考。
